Product Description

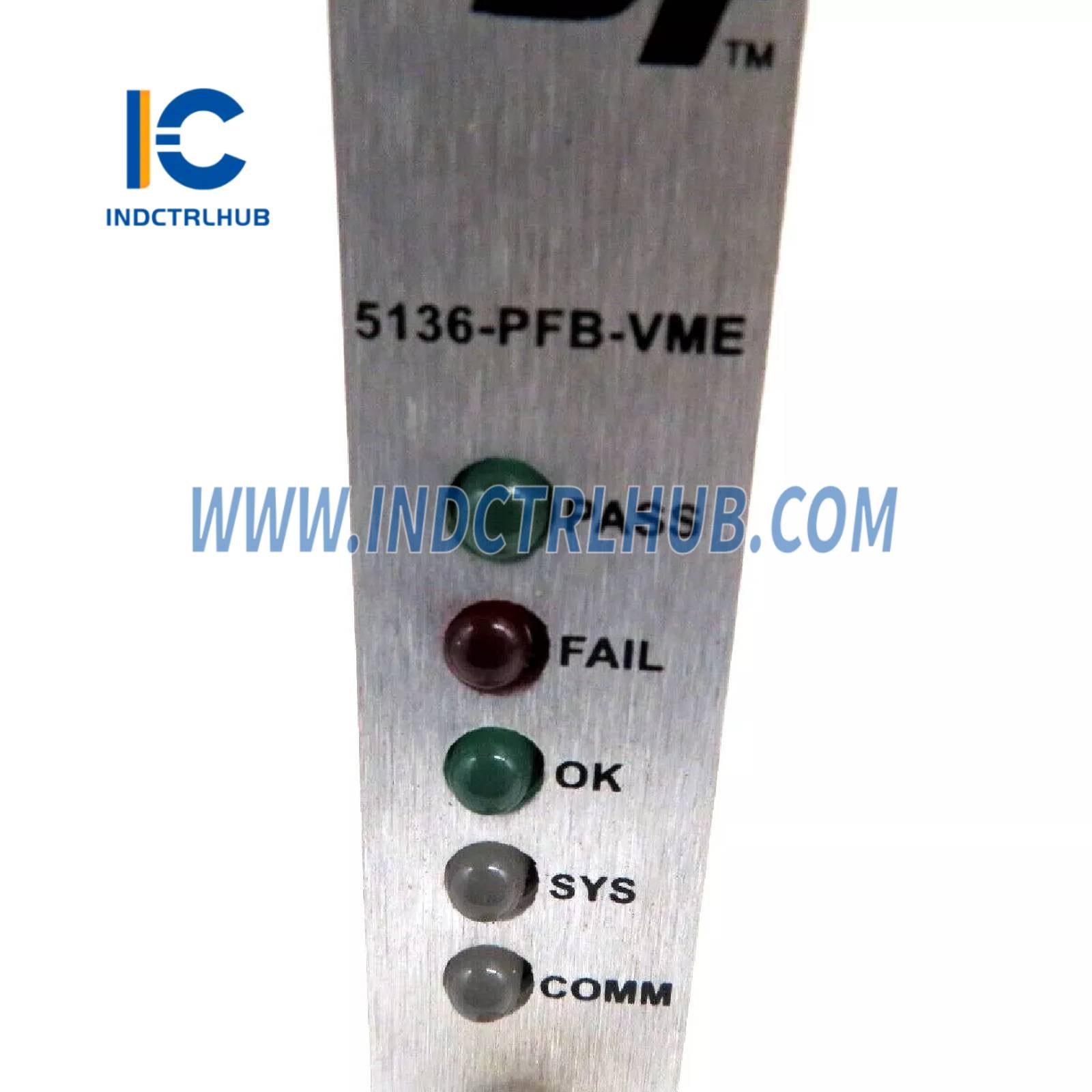

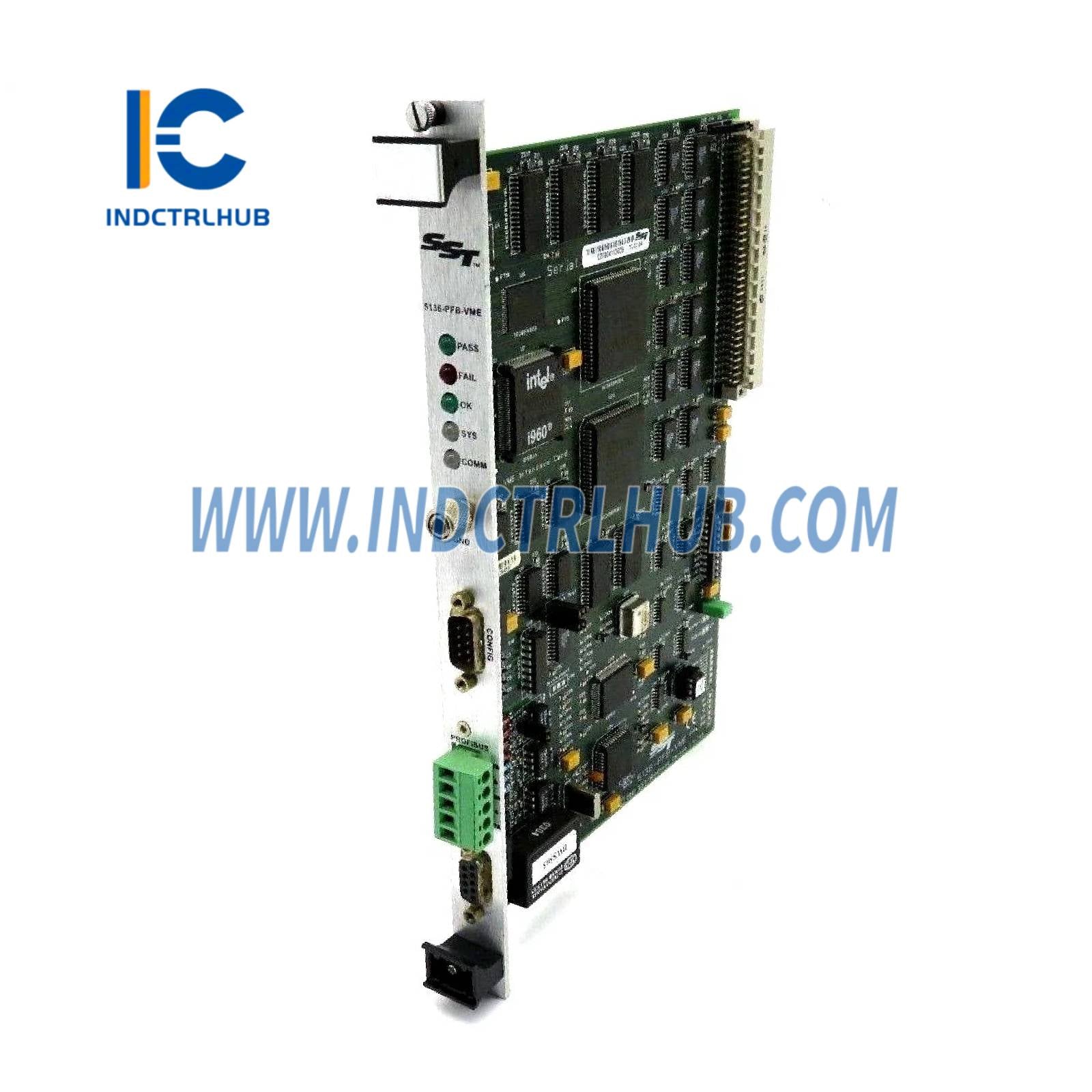

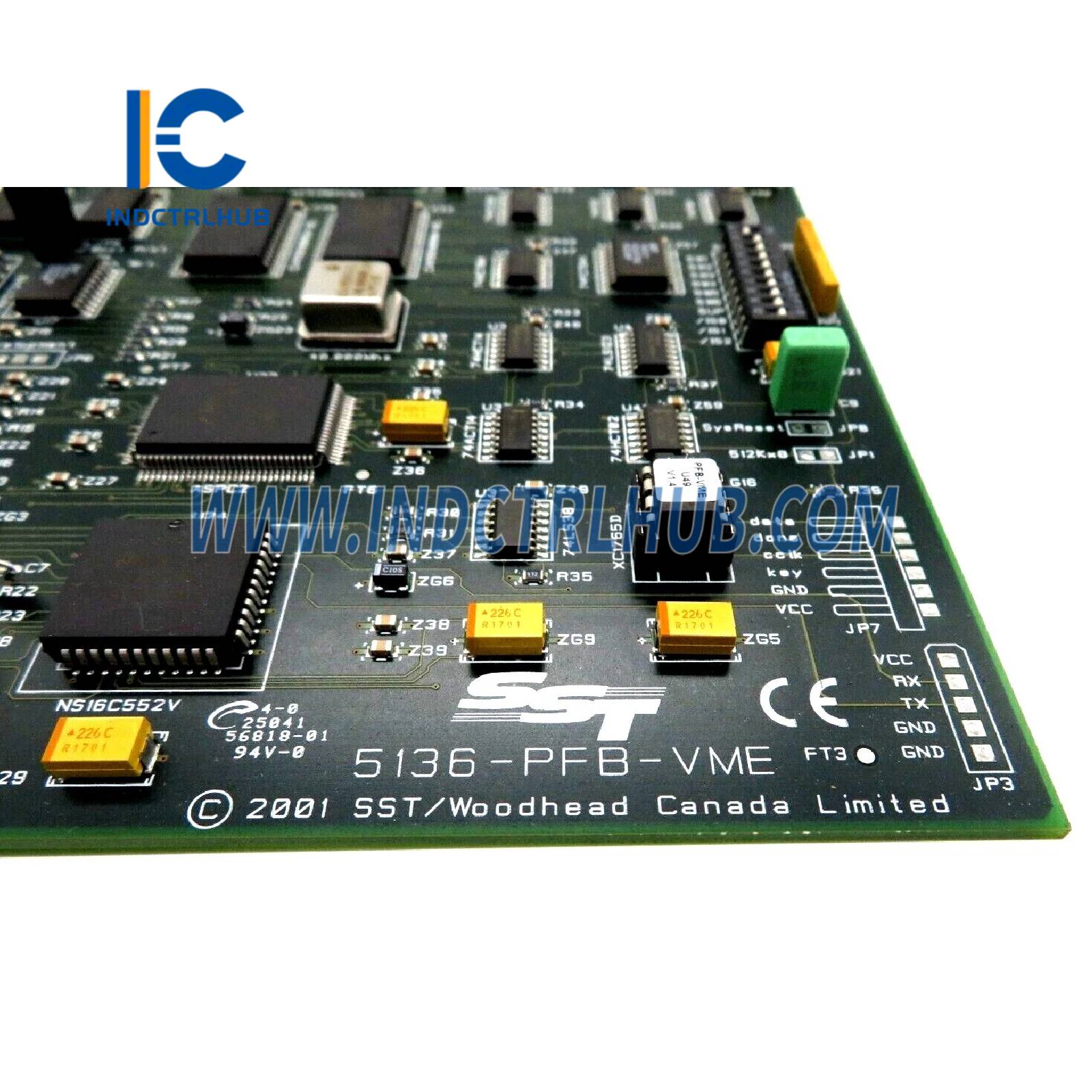

Siemens 5136-PFB-VME Molex Profibus rozhranie karta
Prehľad produktu
- Siemens 5136-PFB-VME, vyvinutý spoločnosťou Molex/Woodhead/SST, je Profibus rozhranie karta navrhnutá pre systémy VMEbus. Tento modul umožňuje komunikáciu medzi hostiteľskými procesormi založenými na VMEbus a sieťami Profibus, podporujúcimi režimy správ DP slave, DP master a FDL (vrstva 2). Používa sa v priemyselnej automatizácii, ako je výroba, riadenie procesov a robotika, na integráciu systémov VME so zariadeniami kompatibilnými s Profibus.
Technické špecifikácie
- 5136-PFB-VME má nasledujúce špecifikácie podľa priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 5136-PFB-VME |
| Výrobca | Siemens (vyvinuté spoločnosťou Molex/Woodhead/SST) |
| Popis | Profibus rozhranie karta pre systémy VMEbus |
| Séria | SST Profibus |
| Komunikačný protokol | Profibus DP (Master/Slave), FDL (vrstva 2) |
| Rýchlosti prenosu | 9,6 kbps, 19,2 kbps, 93,75 kbps, 187,5 kbps, 500 kbps, 750 kbps, 1,5 Mbps, 3 Mbps, 6 Mbps, 12 Mbps |

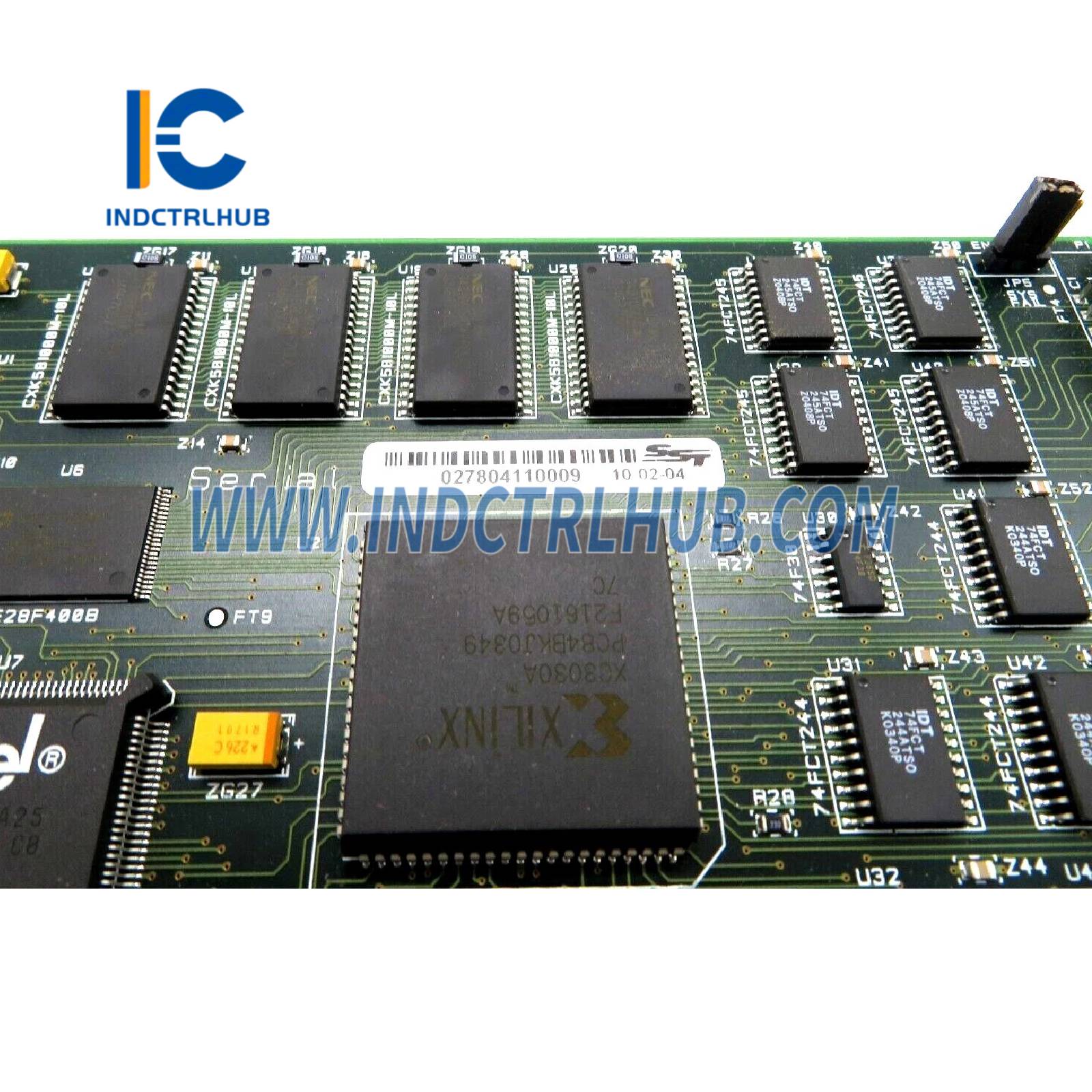

| Procesor | Intel i960 |
| Pamäť | 512 KB lokálna RAM 256 KB zdieľaná RAM (prístupná hostiteľom, lineárny alebo stránkovaný režim) 512 KB Flash pamäť pre programy a konfiguráciu |
| Režimy zdieľanej RAM | Lineárny: 256 KB jeden blok Stránkovaný: 16 x 16 KB stránok (výber hostiteľom cez register) |

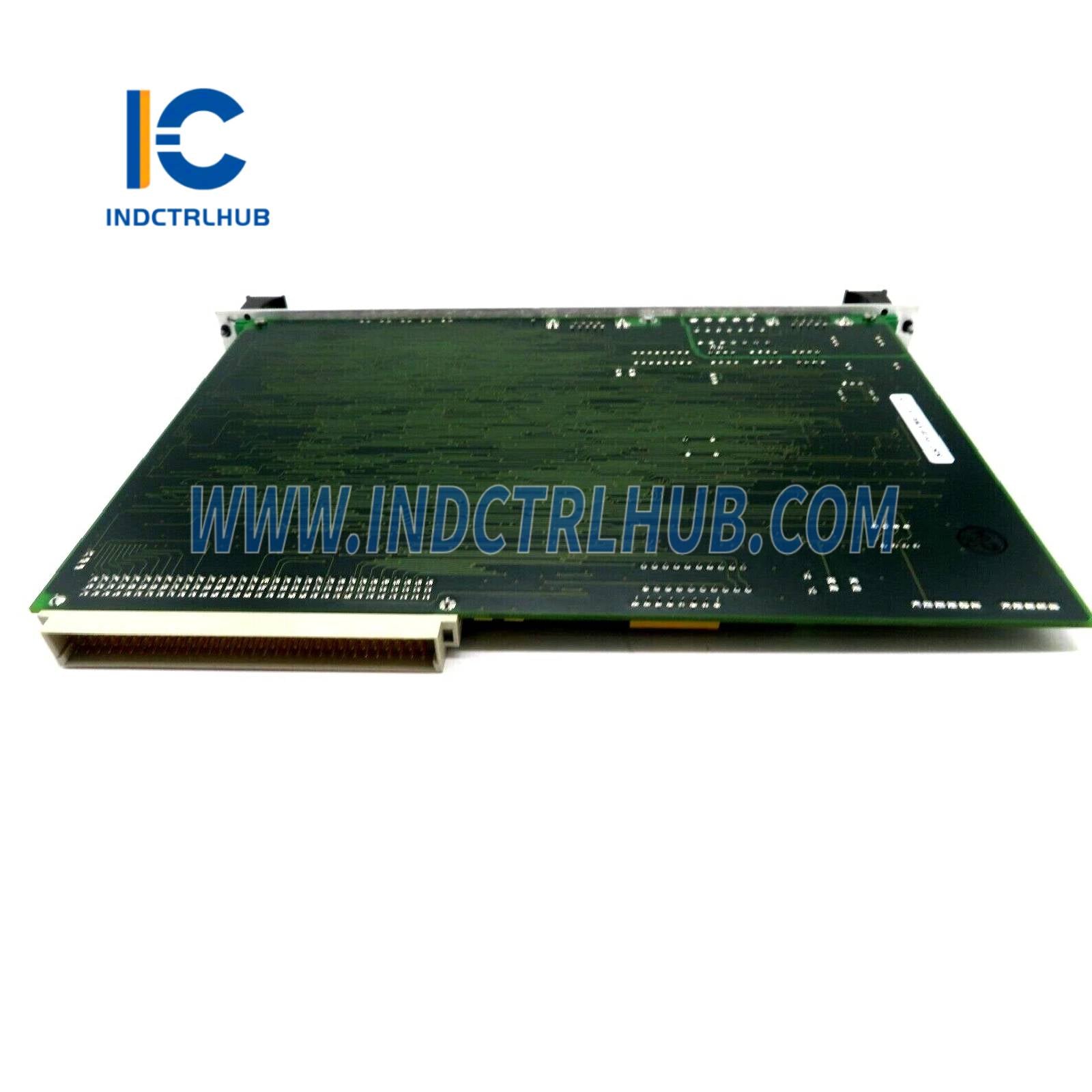

| Rozhranie | VMEbus (dvojitá výška, jednoriadkový, konektor P1) |
| Konektory | 9-pinový D-sub pre pripojenie Profibus |
| Spotreba energie | 5 VDC pri 1,5 A (typicky, z VMEbus zadnej dosky) |
| Environmentálne špecifikácie | Okolitá teplota: 0°C až +60°C Ráz: 10 g ½ sínusová vlna po dobu 11 ms Vibrácie: 1 mm vrchol k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz Relatívna vlhkosť: 5% až 95% bez kondenzácie |
| Rozmery | Približne 233 mm (V) x 160 mm (Š) x 20 mm (H) (dvojitá výška VME karta) |
| Hmotnosť | Približne 0,5 kg |
| Montáž | VMEbus stojan/šasi |
Ďalšie detaily
- 5136-PFB-VME obsahuje nasledujúce ďalšie informácie podľa priemyselných zdrojov:
- Funkcia: Umožňuje Profibus komunikáciu pre systémy VMEbus, podporujúc súčasne DP master, DP slave a FDL správy; onboard procesor Intel i960 spracováva protokol a formátovanie dát; zdieľaná RAM poskytuje efektívnu výmenu dát s hostiteľom v lineárnych alebo stránkovaných režimoch; vhodné pre integráciu VME založených riadičov so sieťami Profibus.
- Kompatibilita: Kompatibilné so systémami VMEbus a zariadeniami kompatibilnými s Profibus (napr. Siemens SIMATIC PLC, pohony a I/O moduly); podporuje integráciu s hostiteľskými procesormi cez zdieľanú pamäť; funguje s softvérom tretích strán pre konfiguráciu a diagnostiku.
