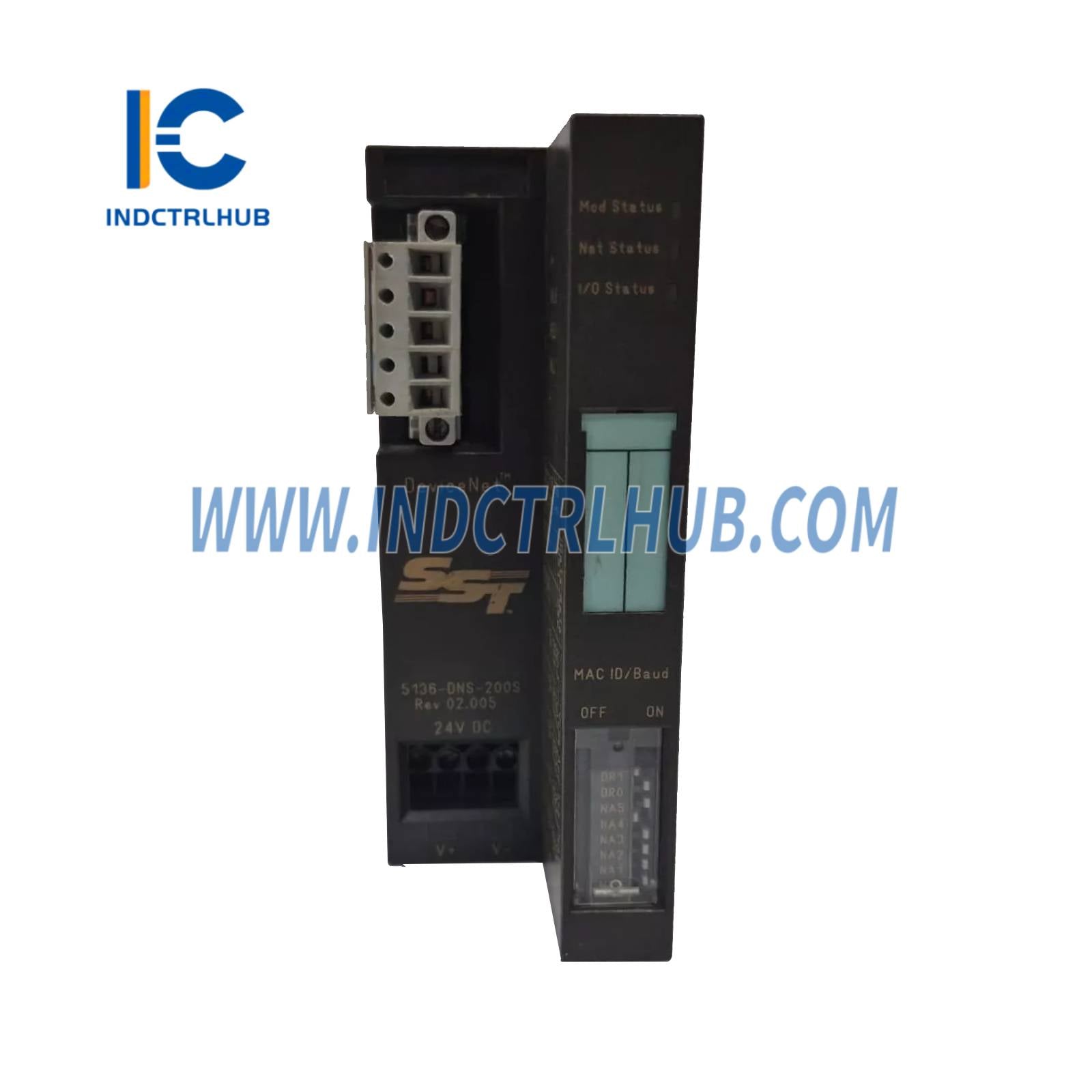

Siemens 5136-DNS-200S DeviceNet Slave Adaptér
Prehľad produktu
- Siemens 5136-DNS-200S, známy aj ako SST DeviceNet Slave Adaptér, je komunikačný modul navrhnutý pre distribuovaný I/O systém Siemens Simatic ET200S. Vyvinutý s licencovanou technológiou od Siemens spoločnosťou SST (teraz súčasť Molex), tento modul umožňuje konektivitu medzi sieťou DeviceNet a rozširujúcimi modulmi Siemens ET200S, fungujúc ako DeviceNet slave. Je široko používaný v priemyselných automatizačných aplikáciách, ako je výroba, riadenie procesov a manipulácia s materiálom, na integráciu Siemens I/O so systémami riadenia založenými na DeviceNet.
Technické špecifikácie
- 5136-DNS-200S má nasledujúce špecifikácie podľa priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 5136-DNS-200S |
| Výrobca | Siemens (Vyvinuté SST/Molex) |
| Popis | DeviceNet Slave Adaptér, Komunikačný modul, ET200S |
| Séria | Simatic ET200S |
| Komunikačný protokol | DeviceNet (Slave) |
| Napájanie | 24 VDC |
| Spotreba prúdu | max. 125 mA (bez rozširujúcich modulov) |

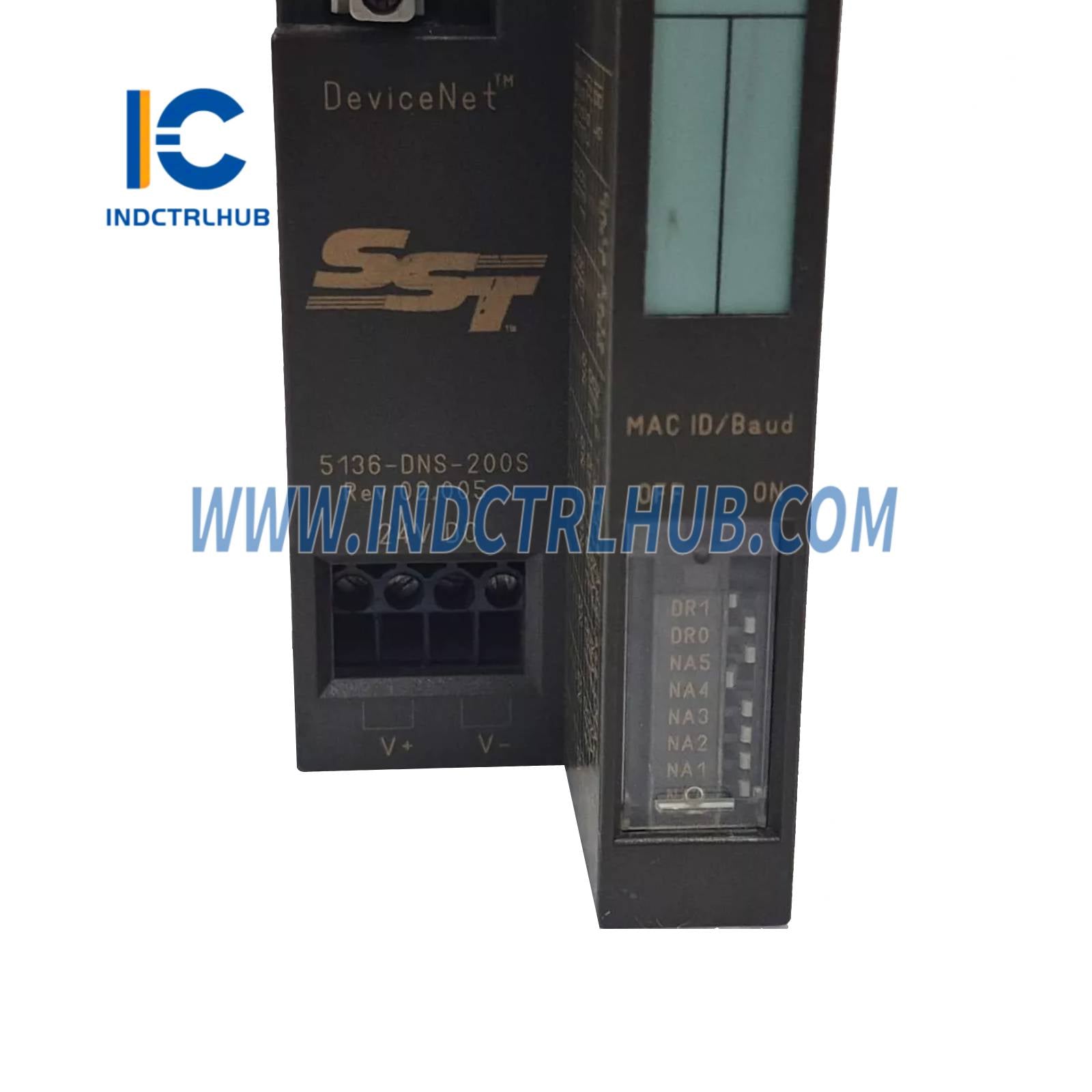

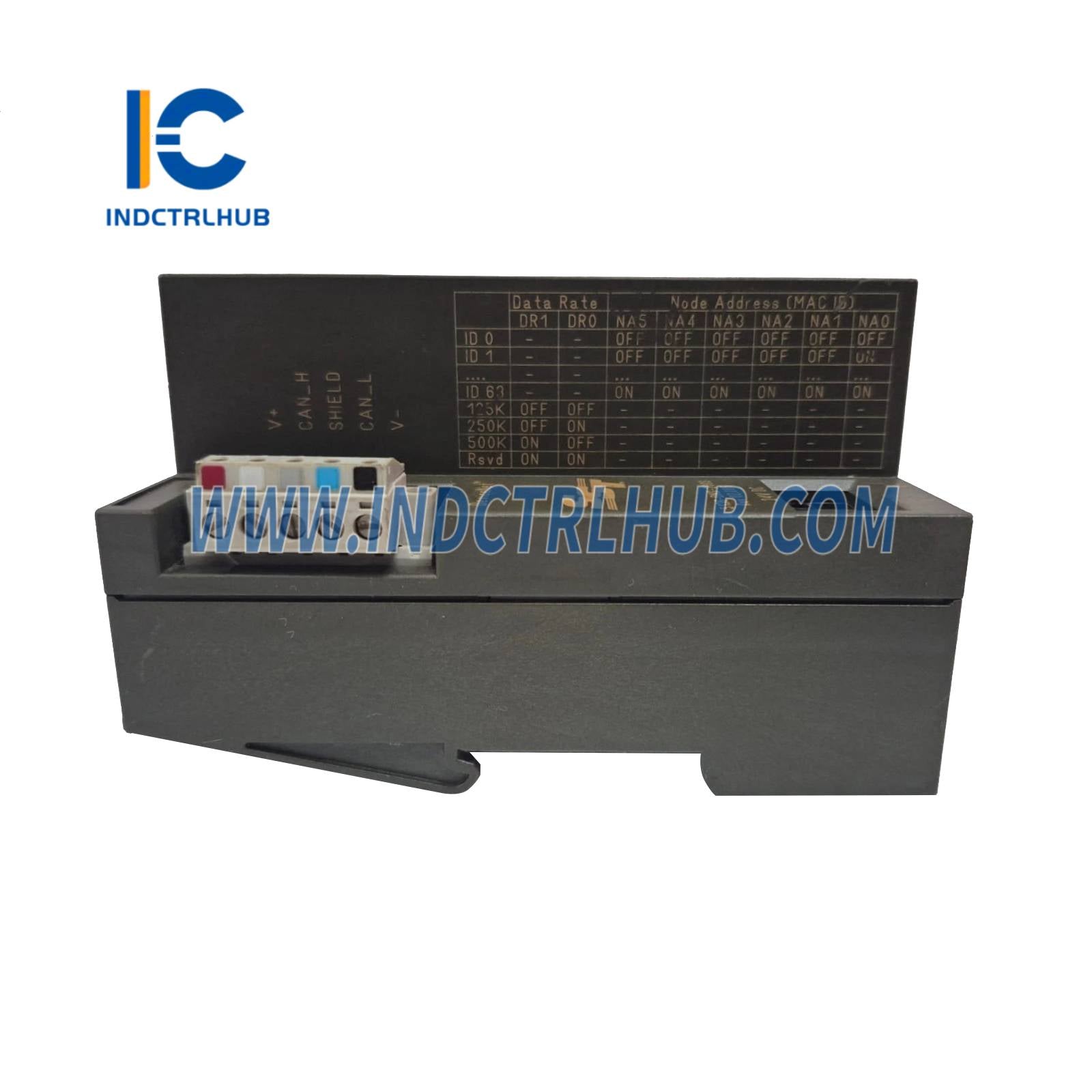

| Rýchlosť prenosu dát | 125 kbps, 250 kbps alebo 500 kbps (nastaviteľné DIP prepínačom) |
| Adresa uzla | 0–63 (nastaviteľné DIP prepínačom) |
| I/O dáta | Podpora fragmentovaného I/O, max. 244 bajtov vstup a/alebo výstup |
| Typy pripojení | Podpora poll, strobe, cyklických a change-of-state I/O pripojení |

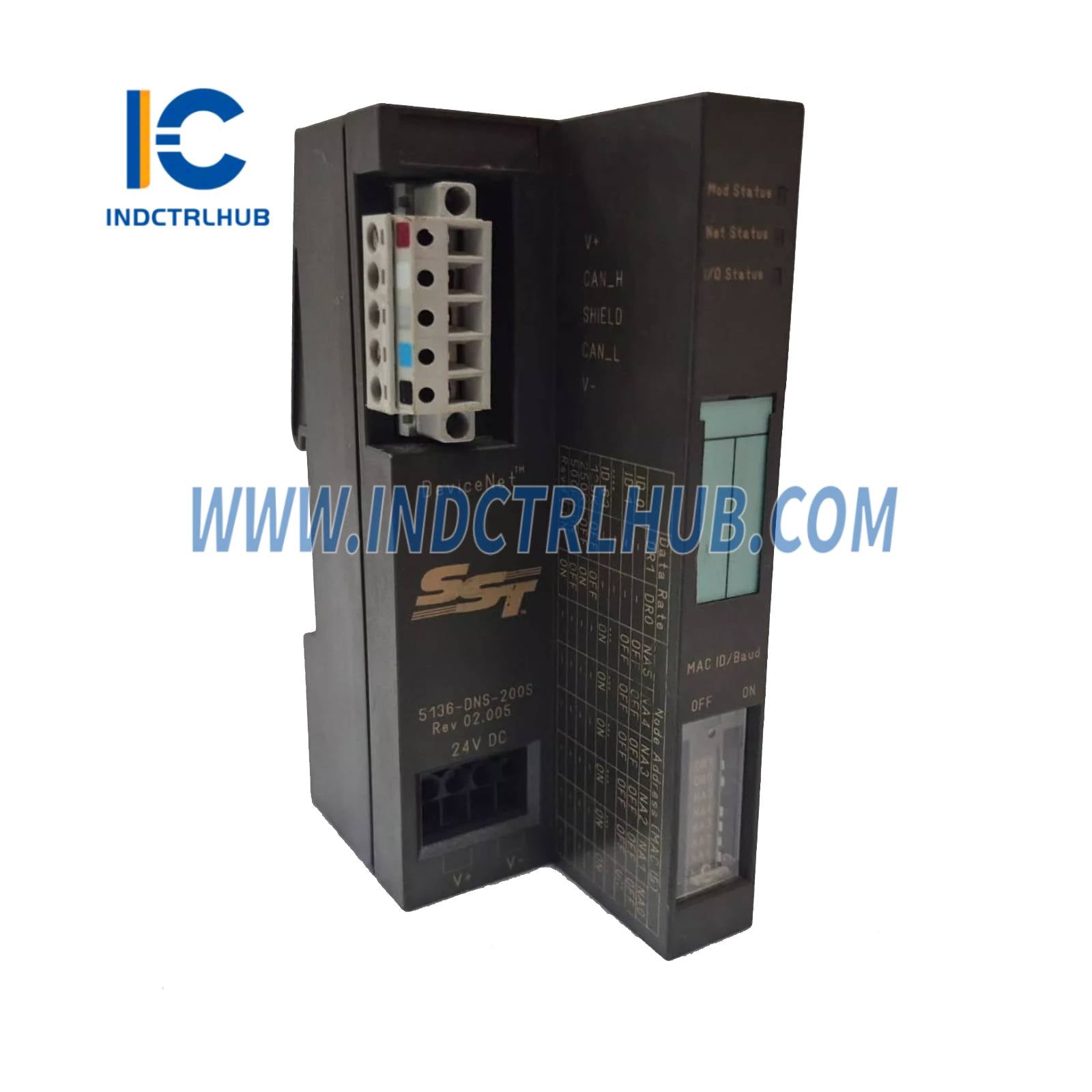

| Konektory | 5-pinové skrutkové svorky pre DeviceNet; ET200S zadná doska pre I/O moduly |
| Environmentálne špecifikácie | Prevádzková teplota: 0°C až +60°C Ráz: 10 g ½ sínusová vlna po dobu 11 ms Vibrácie: 1 mm vrchol k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz Relatívna vlhkosť: 5% až 95% bez kondenzácie |
| Rozmery | Približne 45 mm (Š) x 115 mm (V) x 76 mm (H) |
| Hmotnosť | Približne 0,3 kg |
| Montáž | Montáž na DIN lištu, integrované do ET200S rámu |
Ďalšie informácie
- 5136-DNS-200S obsahuje nasledujúce ďalšie informácie podľa priemyselných zdrojov:
- Funkcia: Funguje ako DeviceNet slave, umožňuje komunikáciu medzi DeviceNet masterom (napr. PLC alebo riadiacim systémom) a Siemens ET200S I/O modulmi; podporuje integráciu digitálnych a analógových I/O modulov (napr. 4DI, 4DO, PM-E) pre distribuované riadenie; uľahčuje plynulú výmenu dát v sieťach DeviceNet.
