Product Description

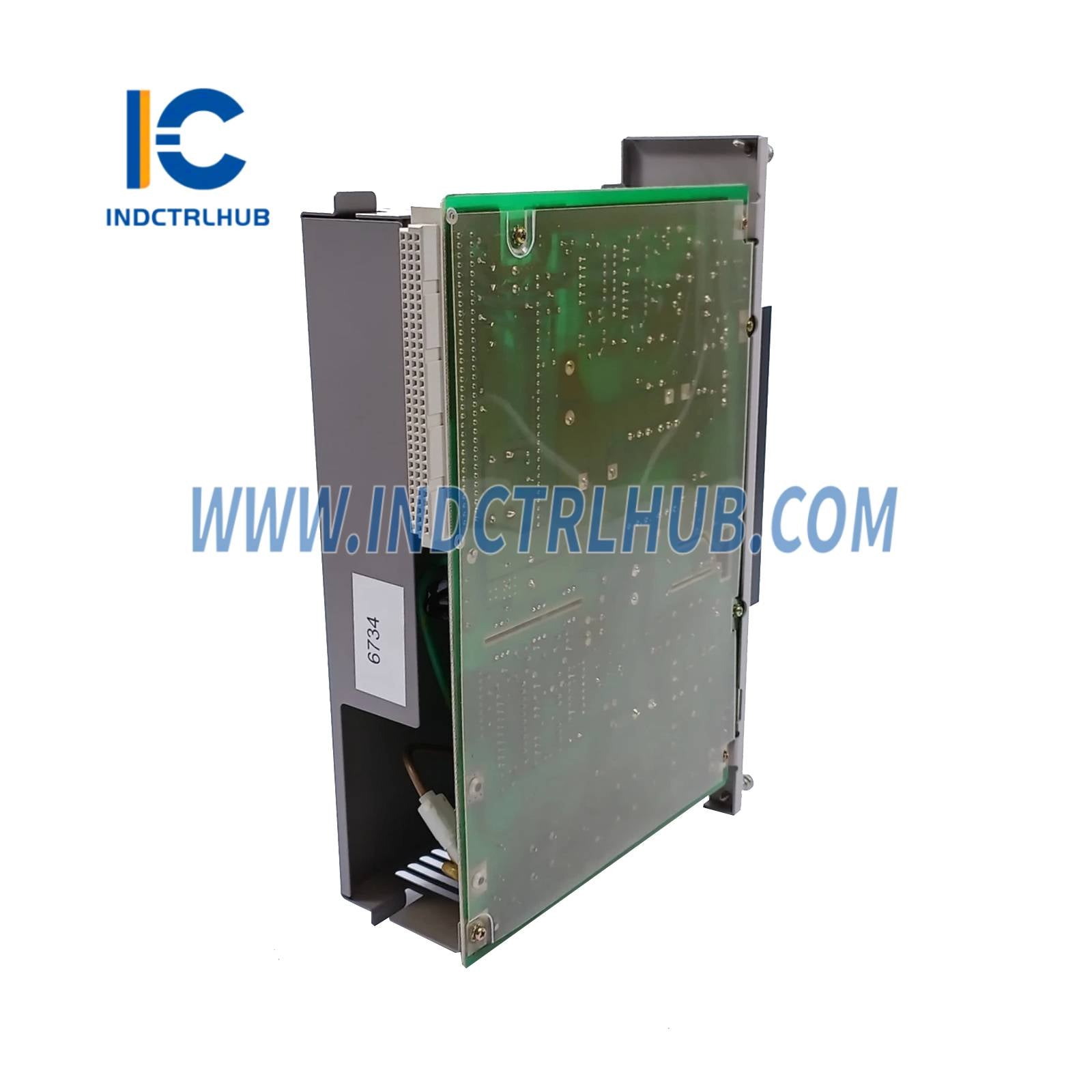

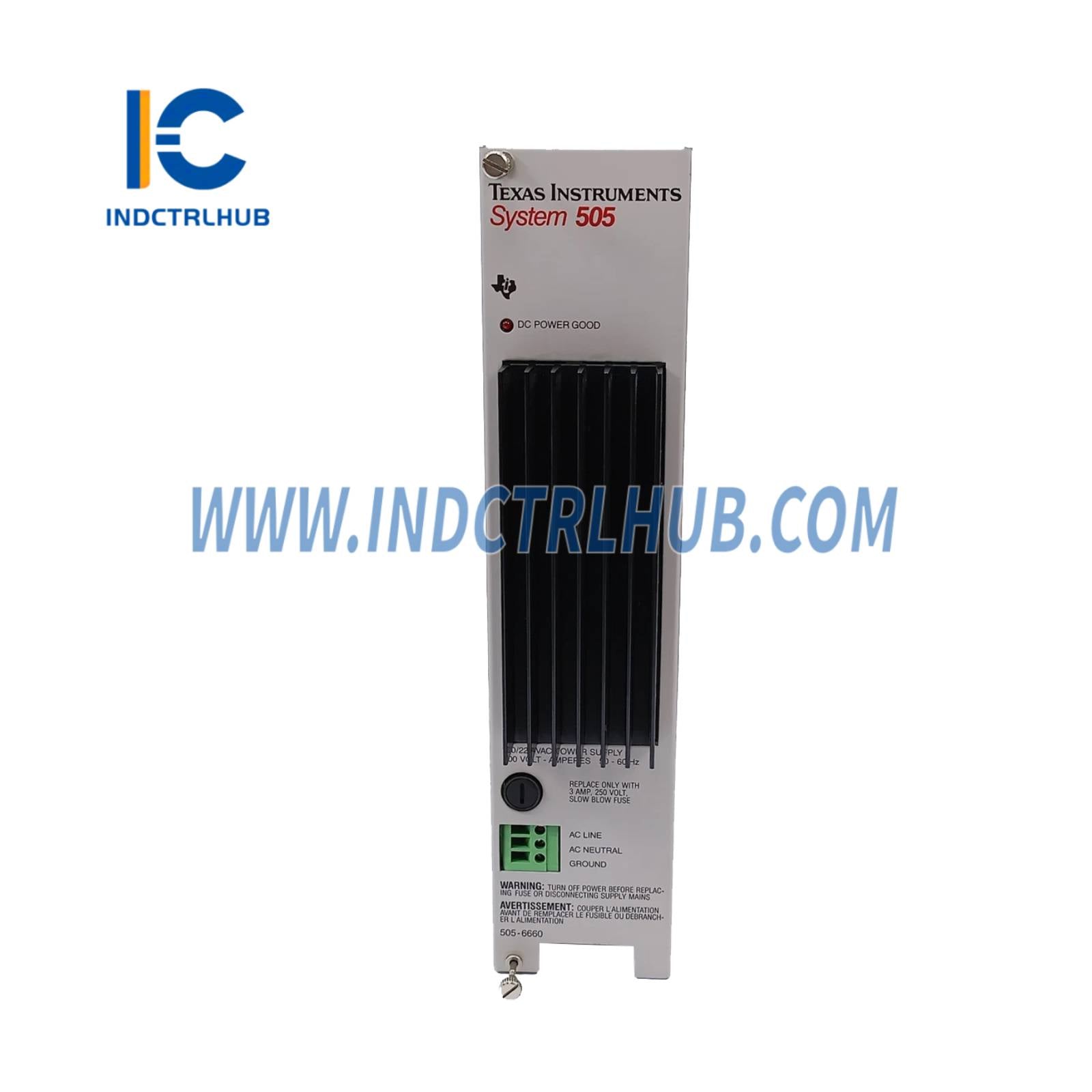

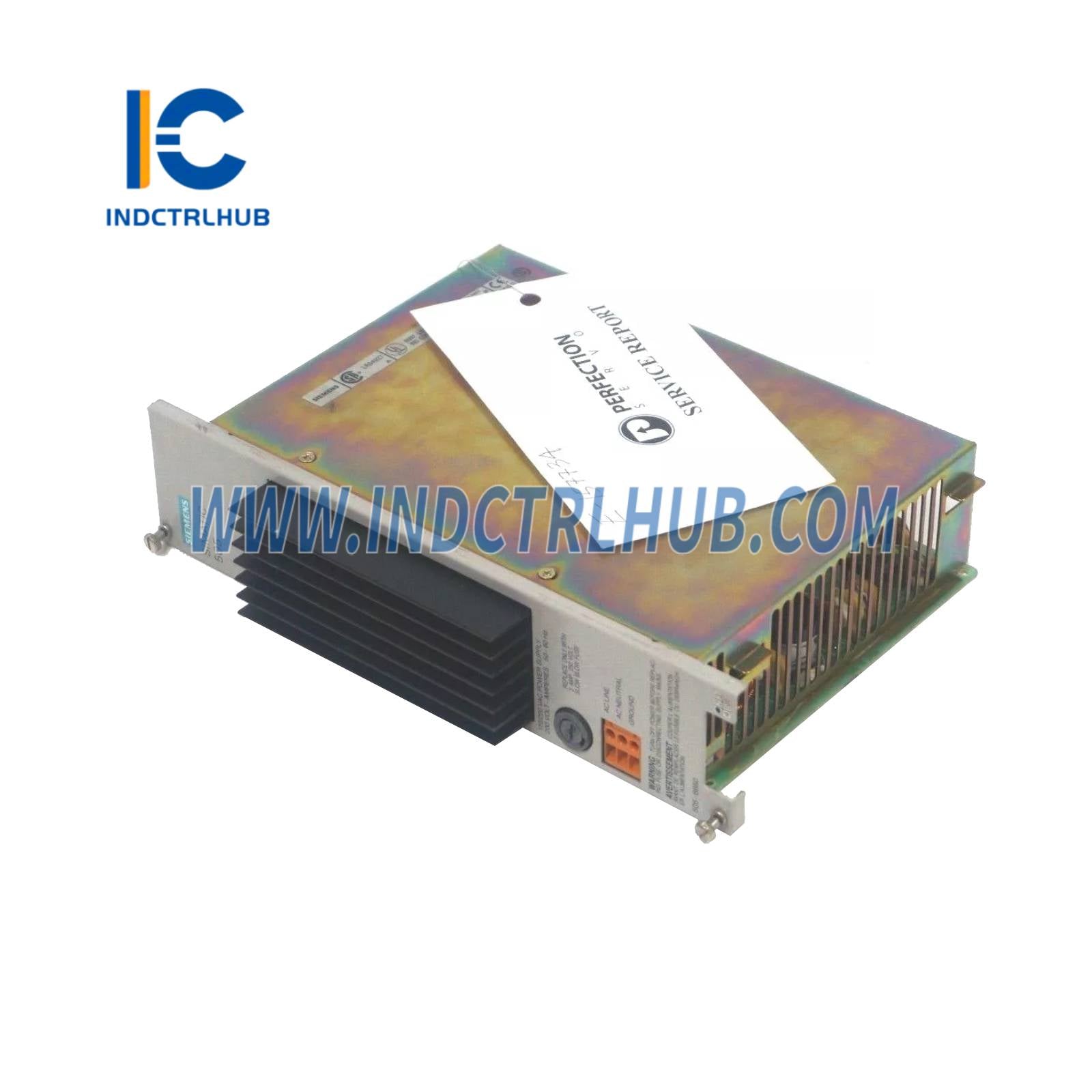

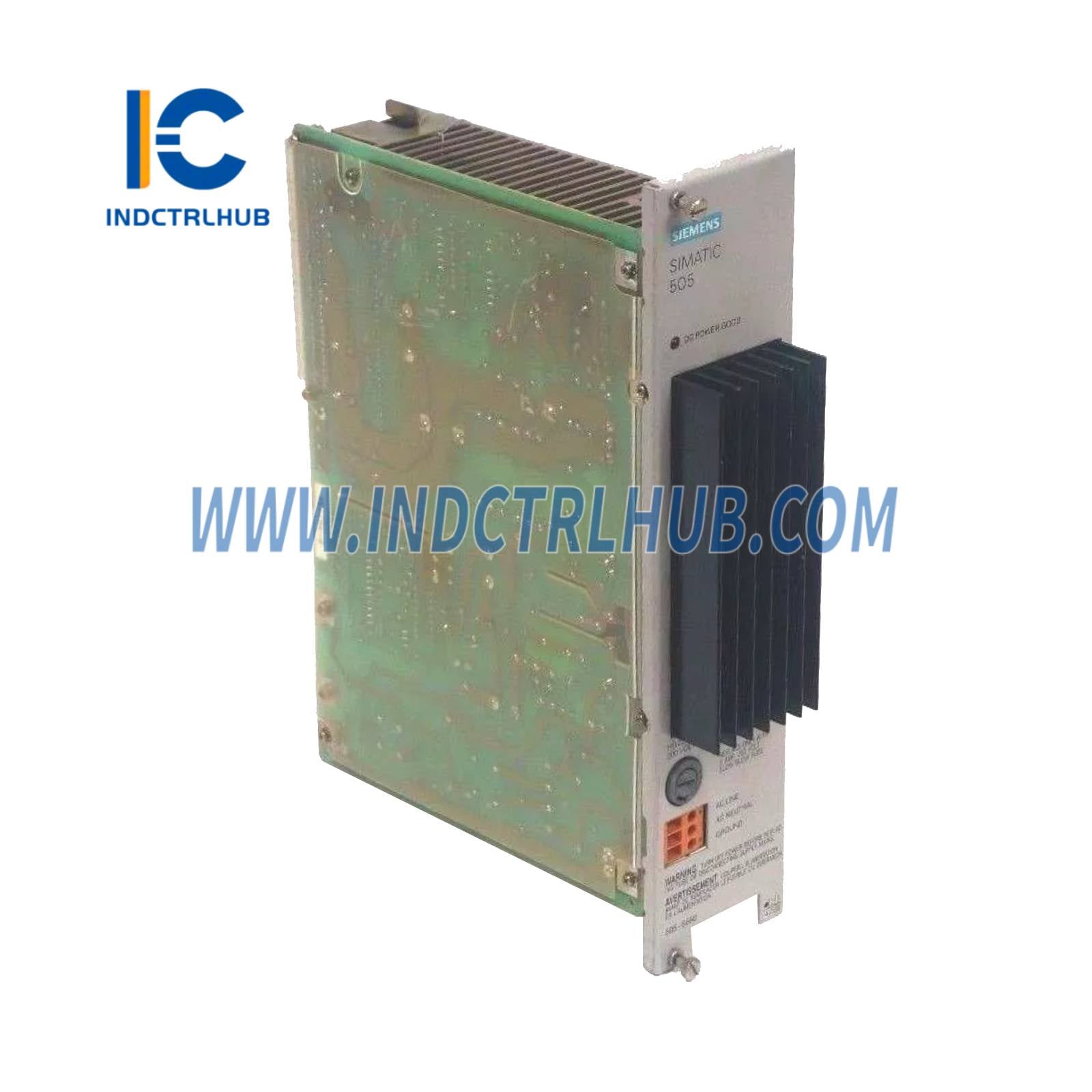

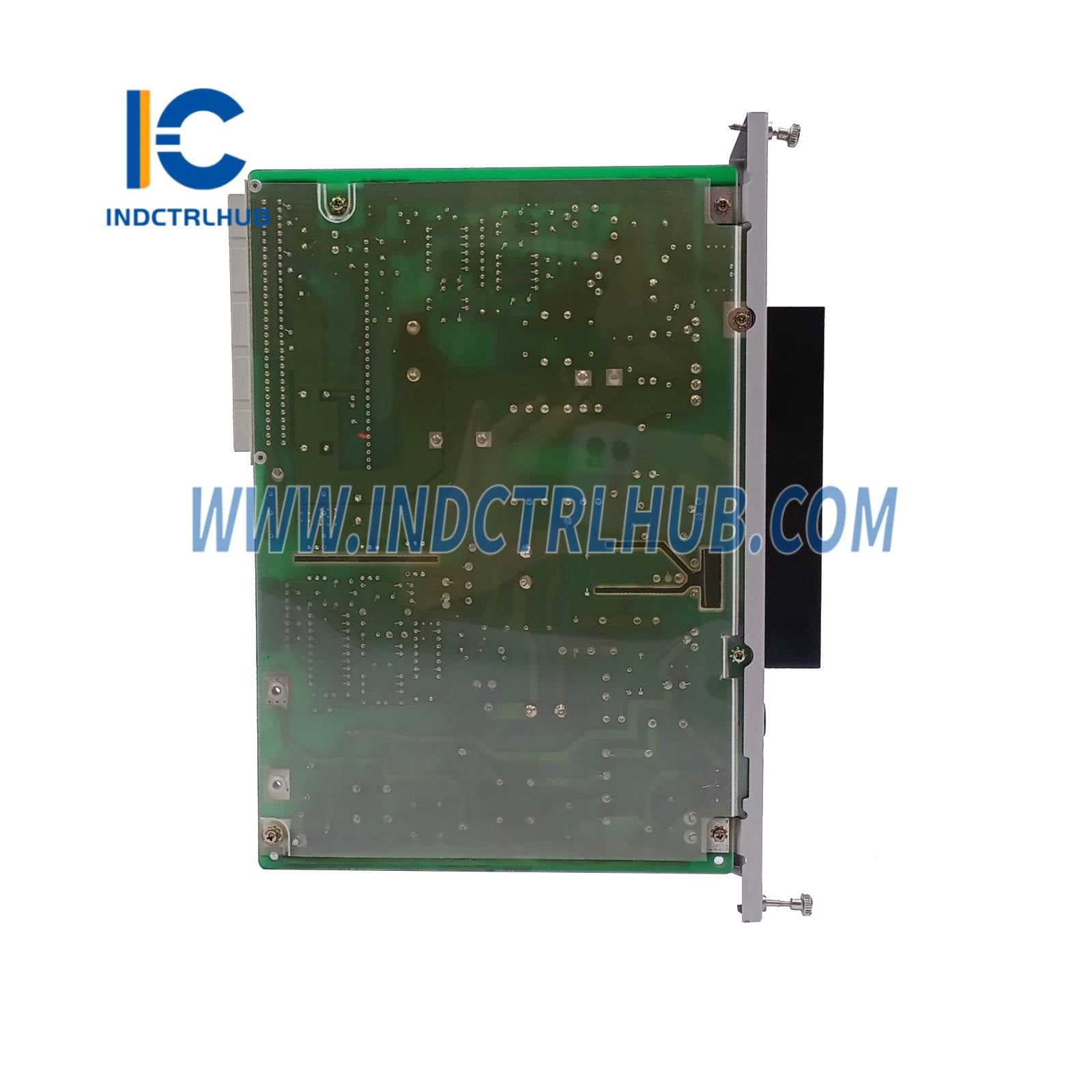

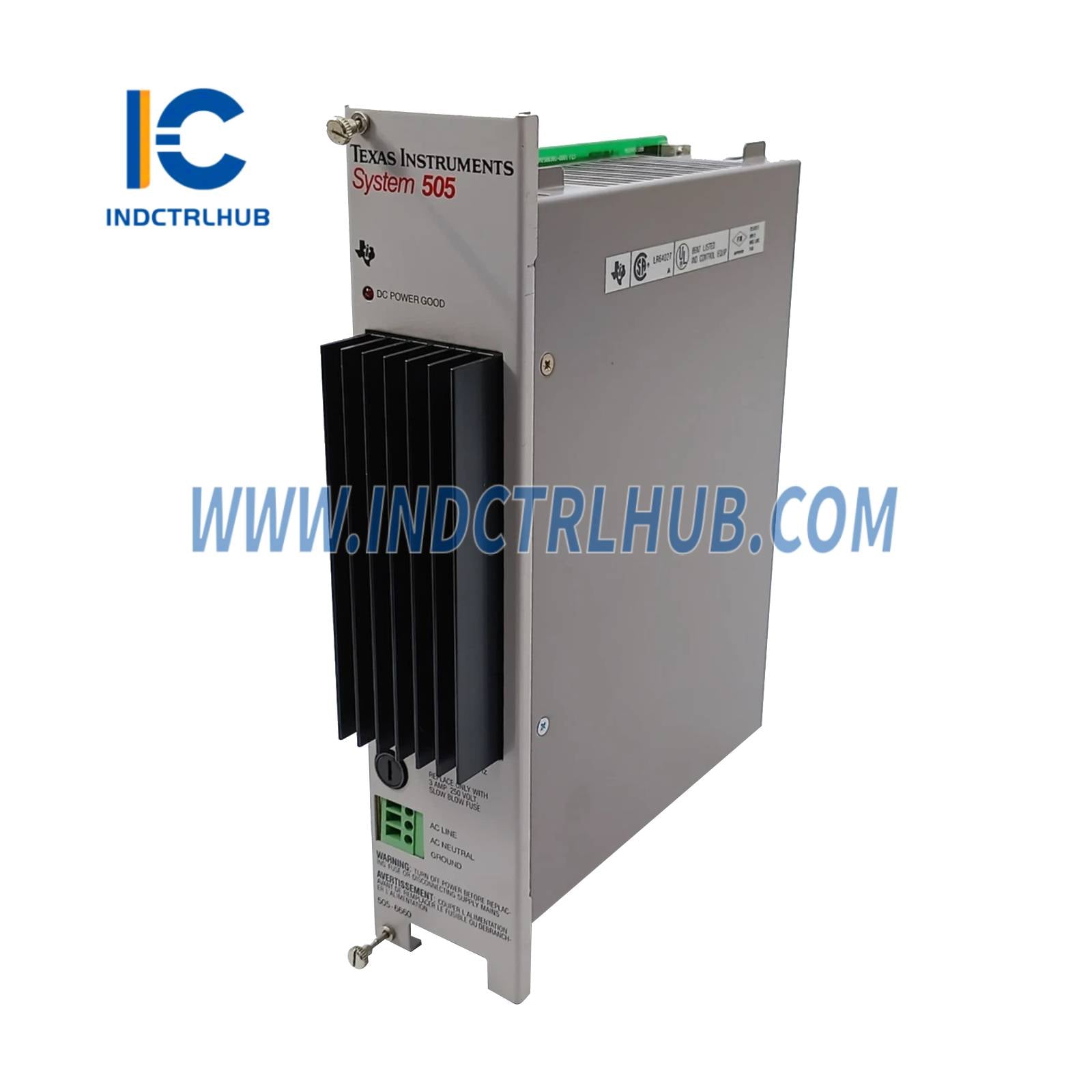

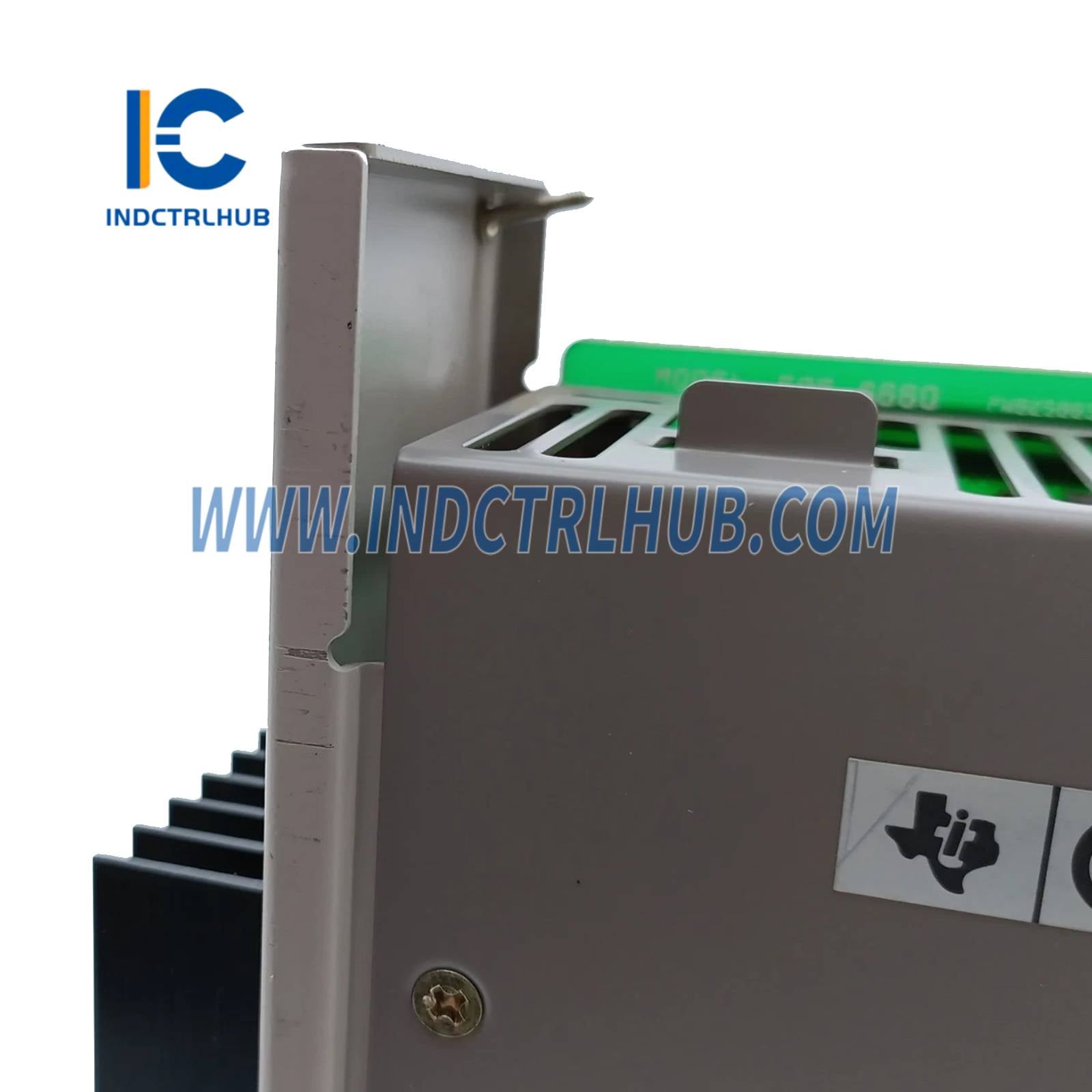

Siemens 505-6660 Simatic TI505 Napájací zdroj
Prehľad produktu
- Siemens 505-6660, známy aj ako Simatic TI505 Napájací zdroj, je napájací modul navrhnutý pre systém programovateľného logického automatu (PLC) Siemens Simatic TI505. Pôvodne vyvinutý spoločnosťou Texas Instruments a neskôr označený pod značkou Siemens, tento modul poskytuje stabilné napájanie pre riadiace jednotky TI505, I/O moduly a súvisiace komponenty. Používa sa v priemyselnej automatizácii, ako je výroba, riadenie procesov a správa zariadení, čím zabezpečuje spoľahlivú prevádzku PLC systémov.
Technické špecifikácie
- 505-6660 má nasledujúce špecifikácie podľa priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 505-6660 (Alternatívne čísla dielov: TI505-6660, PPX:505-6660) |
| Výrobca | Siemens |
| Popis | Napájací modul, 110/220 VAC, 50/60 Hz |
| Séria | Simatic TI505 |
| Vstupné napätie | 110/220 VAC (rozsah 85–132 VAC / 170–264 VAC), 1-fázové |
| Vstupná frekvencia | 50/60 Hz |
| Výstupný výkon | 60 W |
| Výstupné napätie | Typicky 5 VDC a iné napätia pre komponenty systému TI505 (špecifické výstupy nie sú v zdrojoch podrobne uvedené) |
| Pojistka | 3 A, 250 V, pomalá |
| Izolácia | Galvanicky izolovaný |

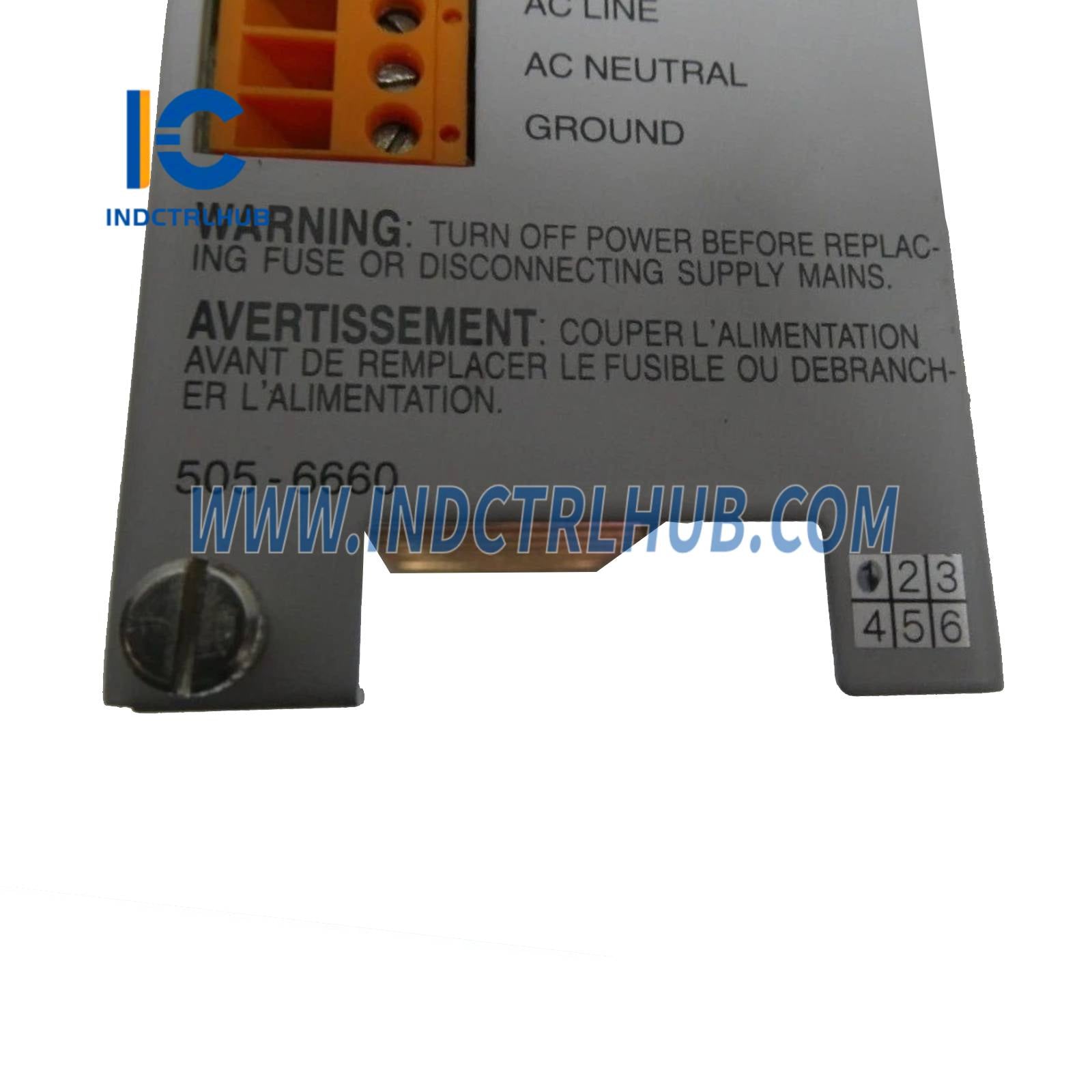

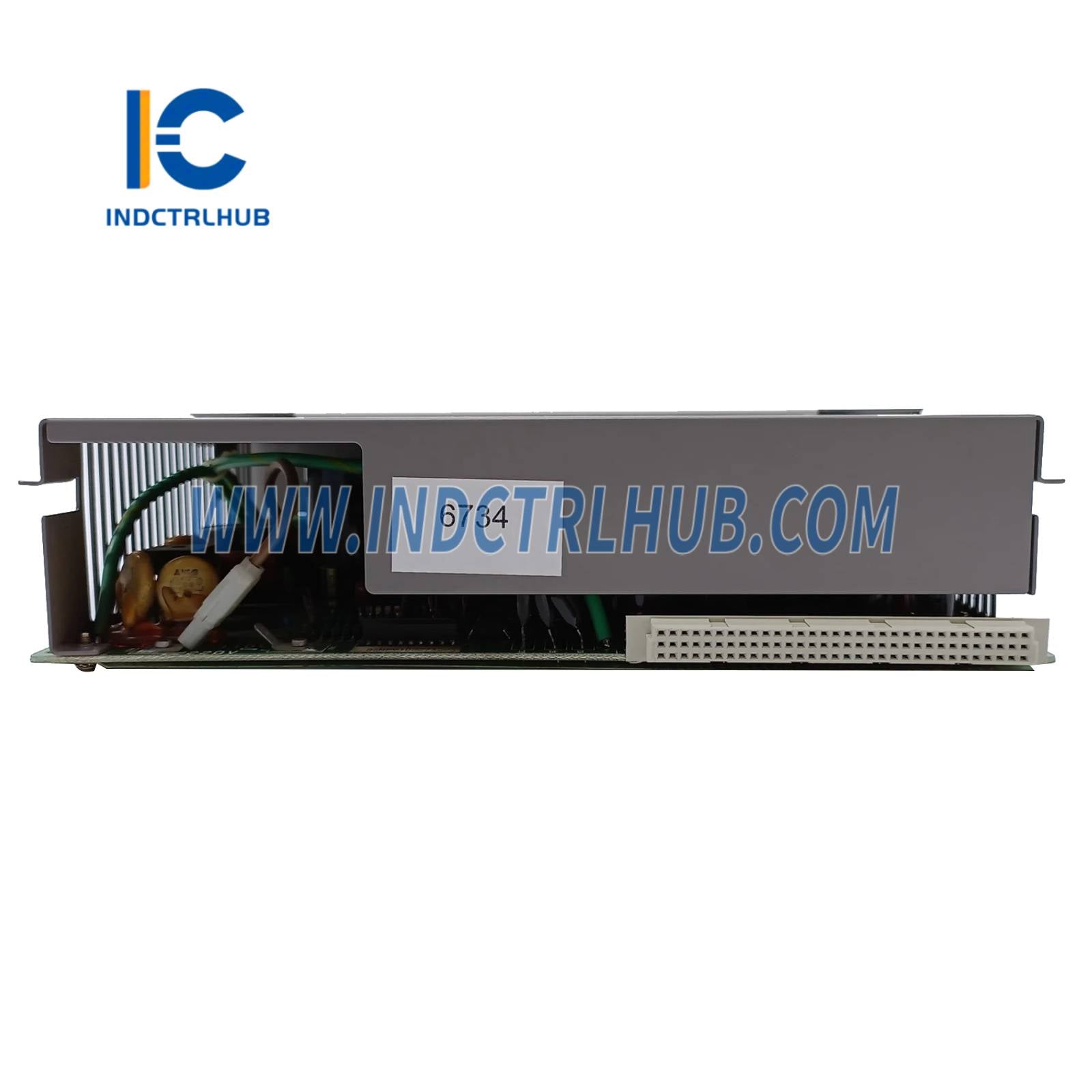

| Pripojenie | 96-pinový konektor pre integráciu do rámu, skrutkové svorky pre AC vstup (AC fáza, AC neutrálny, zem) |
| Environmentálne špecifikácie | Okolitá teplota: 0°C až +60°C Ráz: 10 g ½ sínusová vlna po dobu 11 ms Vibrácie: 1 mm vrchol k vrcholu od 2 do 13,2 Hz; 0,7 g od 13,2 do 150 Hz Relatívna vlhkosť: 5% až 95% bez kondenzácie |
| Rozmery | Približne 30 cm x 10 cm x 15 cm |
| Hmotnosť | Približne 1,0 kg |
| Montáž | Integrovaný do rámu/šasi Simatic TI505 (napr. 16-slotový diaľkový základný ovládač) |

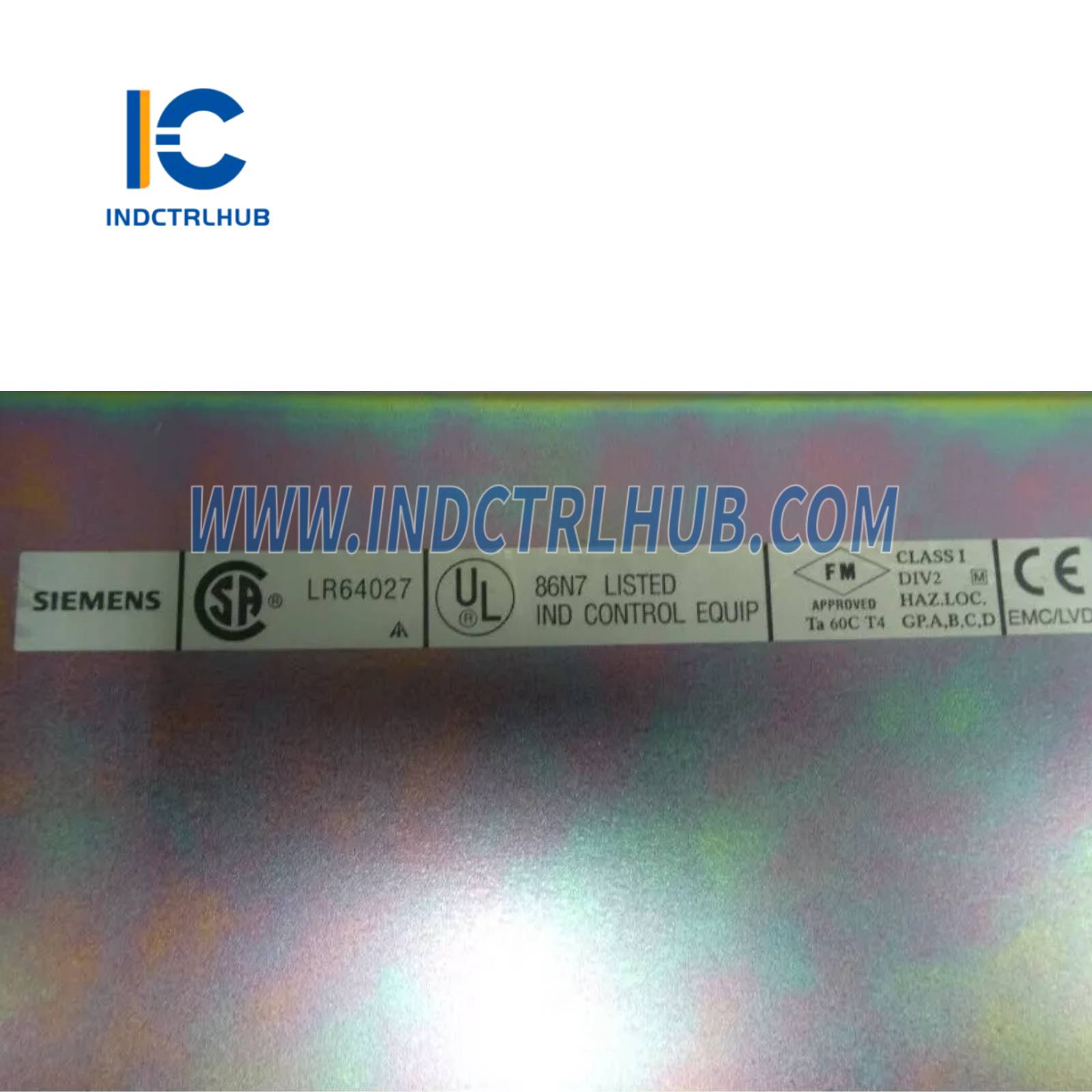

| Certifikácie | CSA (LR64027), UL (86N7) |
Ďalšie informácie
- 505-6660 obsahuje nasledujúce ďalšie informácie podľa priemyselných zdrojov:
- Funkcia: Dodáva napájanie komponentom PLC Simatic TI505, vrátane procesorov (napr. 545-1102), I/O modulov (napr. 505-4216A, 505-4632) a sieťových rozhraní (napr. 505-7339); zabezpečuje stabilnú prevádzku s galvanickou izoláciou na ochranu proti elektrickému šumu; podporuje systémy založené na rámoch pre priemyselnú automatizáciu.
