Product Description

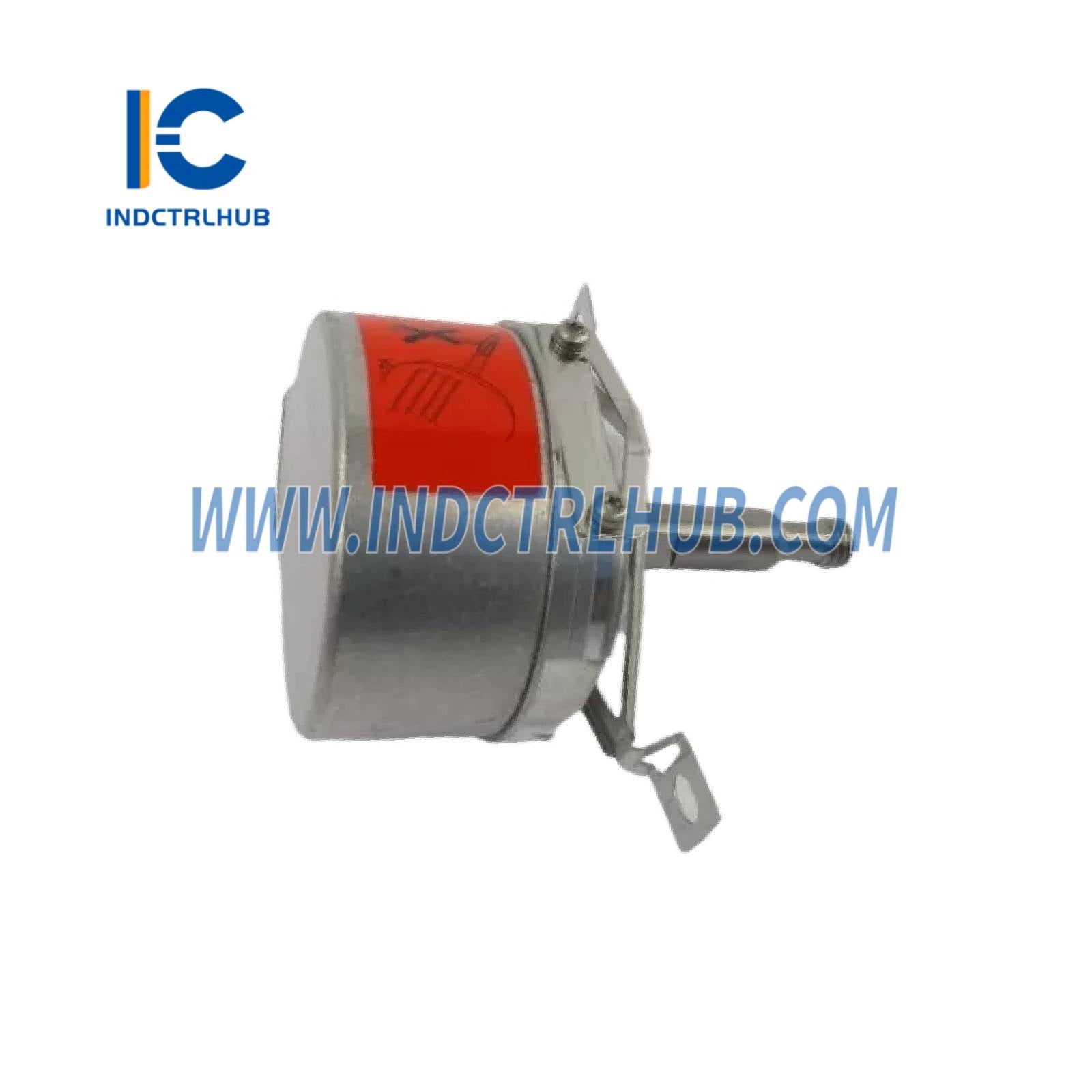

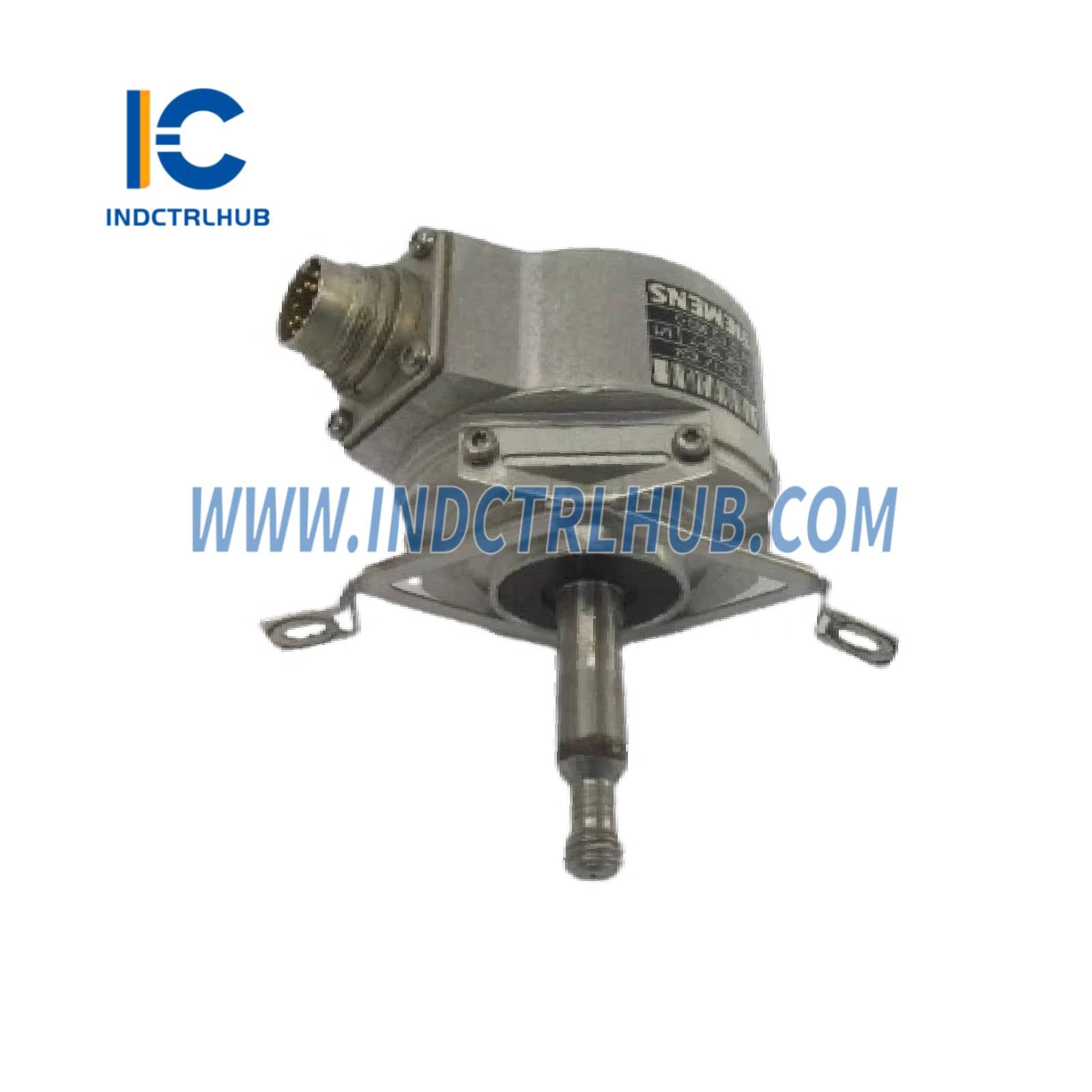

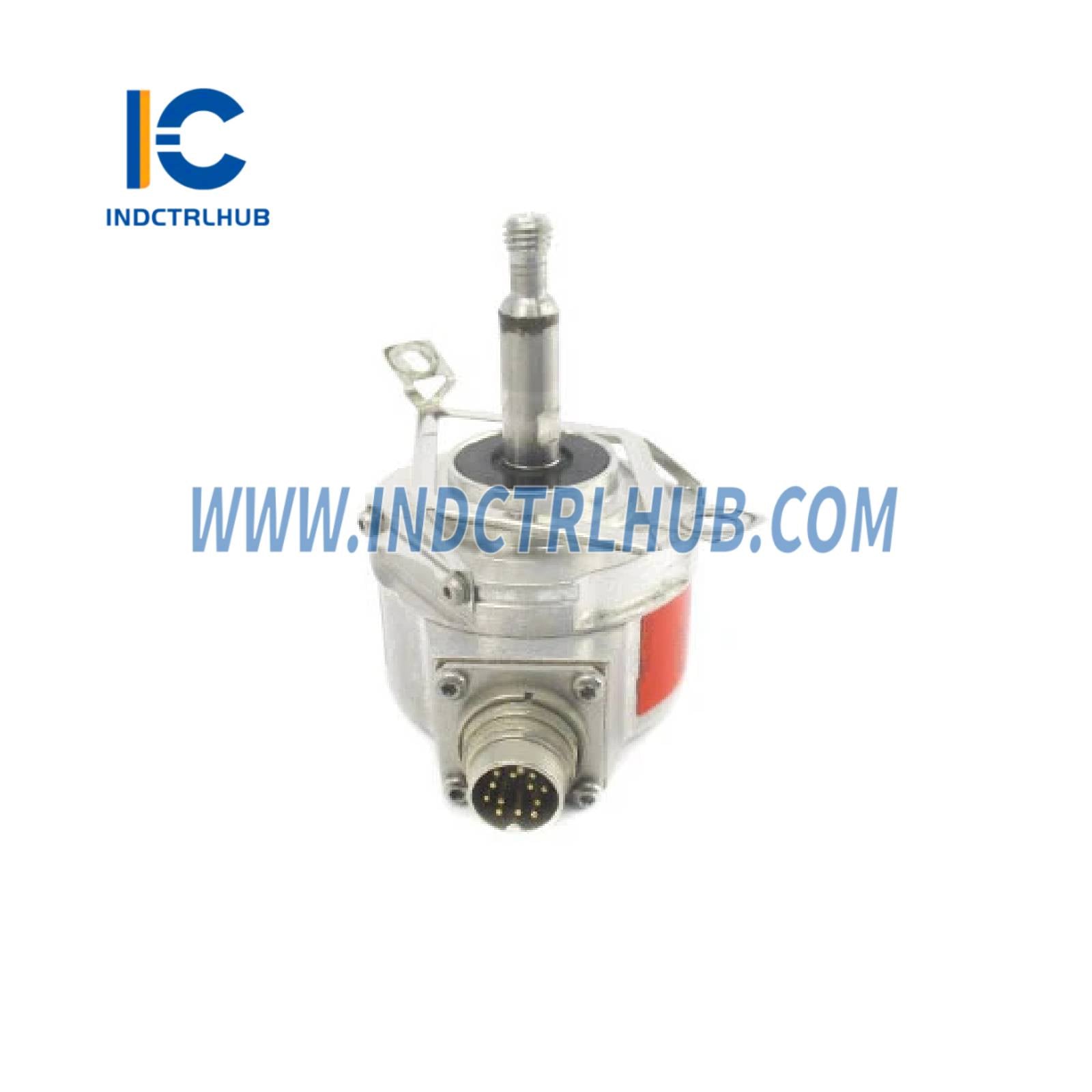

Siemens 1XP8001-1/1024 538725-11 rotačný pulzný enkodér
Prehľad produktu
- Siemens 1XP8001-1/1024, identifikovaný ID: 538725-11, je rotačný pulzný enkodér navrhnutý pre priemyselnú automatizáciu a riadiace systémy. Tento inkrementálny enkodér poskytuje presnú spätnú väzbu polohy a rýchlosti s rozlíšením 1024 pulzov na otáčku (PPR), s výstupom HTL (High Threshold Logic). Bežne sa používa v aplikáciách ako výroba, robotika, textilné spracovanie a systémy obnoviteľnej energie, zabezpečujúc presnú kontrolu pohybu a monitorovanie.
Technické špecifikácie
- 1XP8001-1/1024 (538725-11) má nasledujúce špecifikácie podľa priemyselných zdrojov:
| Špecifikácia | Detaily |
|---|---|
| Model/Číslo dielu | 1XP8001-1/1024 (ID: 538725-11) |
| Výrobca | Siemens |
| Popis | Rotačný pulzný enkodér, HTL, 1024 pulzov na otáčku |
| Typ | Inkrementálny enkodér |
| Rozlíšenie | 1024 pulzov na otáčku (PPR) |
| Výstupný signál | HTL (High Threshold Logic) |
| Napájacie napätie | 10–30 VDC |
| Prúdový vstup (bez záťaže) | 200 mA |
| Maximálny prúd záťaže na výstup | 100 mA |
| Výstupná amplitúda | U vysoké: >UB - 3,5 V U nízke: <3 V |
| Posun pulzu medzi výstupmi | 90° ± 20% |
| Minimálny interval hrany | 0,8 µs pri 160 kHz |
| Strmosť hrany (bez záťaže/kábel) | t+, t- <200 ns |
| Maximálna frekvencia | 160 kHz |
| Maximálna rýchlosť | 9000 RPM |
| Typ hriadeľa | Masívny hriadeľ |
| Priemer hriadeľa | 9,7 mm |
| Dĺžka hriadeľa | 36,3 mm |
| Stupeň ochrany | IP66 |
| Prevádzkový teplotný rozsah | -20°C až +100°C |
| Maximálna radiálna vyčnievajúca sila | 60 N |
| Maximálna axiálna sila | 40 N |
| Elektrické pripojenie | 12-pinový radiálny konektor (zásuvka v balení) |
| Hmotnosť | Približne 0,5 kg (s balením) |
| Certifikáty | CSA, UL |
Ďalšie informácie
- 1XP8001-1/1024 obsahuje nasledujúce ďalšie informácie podľa priemyselných zdrojov:
- Funkcia: Poskytuje inkrementálnu spätnú väzbu polohy a rýchlosti pre presnú kontrolu pohybu; výstup HTL zabezpečuje kompatibilitu so širokou škálou priemyselných riadiacich jednotiek; robustný dizajn odoláva vibráciám a otrasom v náročných prostrediach.
