Product Description
Informácie o produkte
- Výrobca: BACHMANN
- Model/Číslo dielu: SCT202

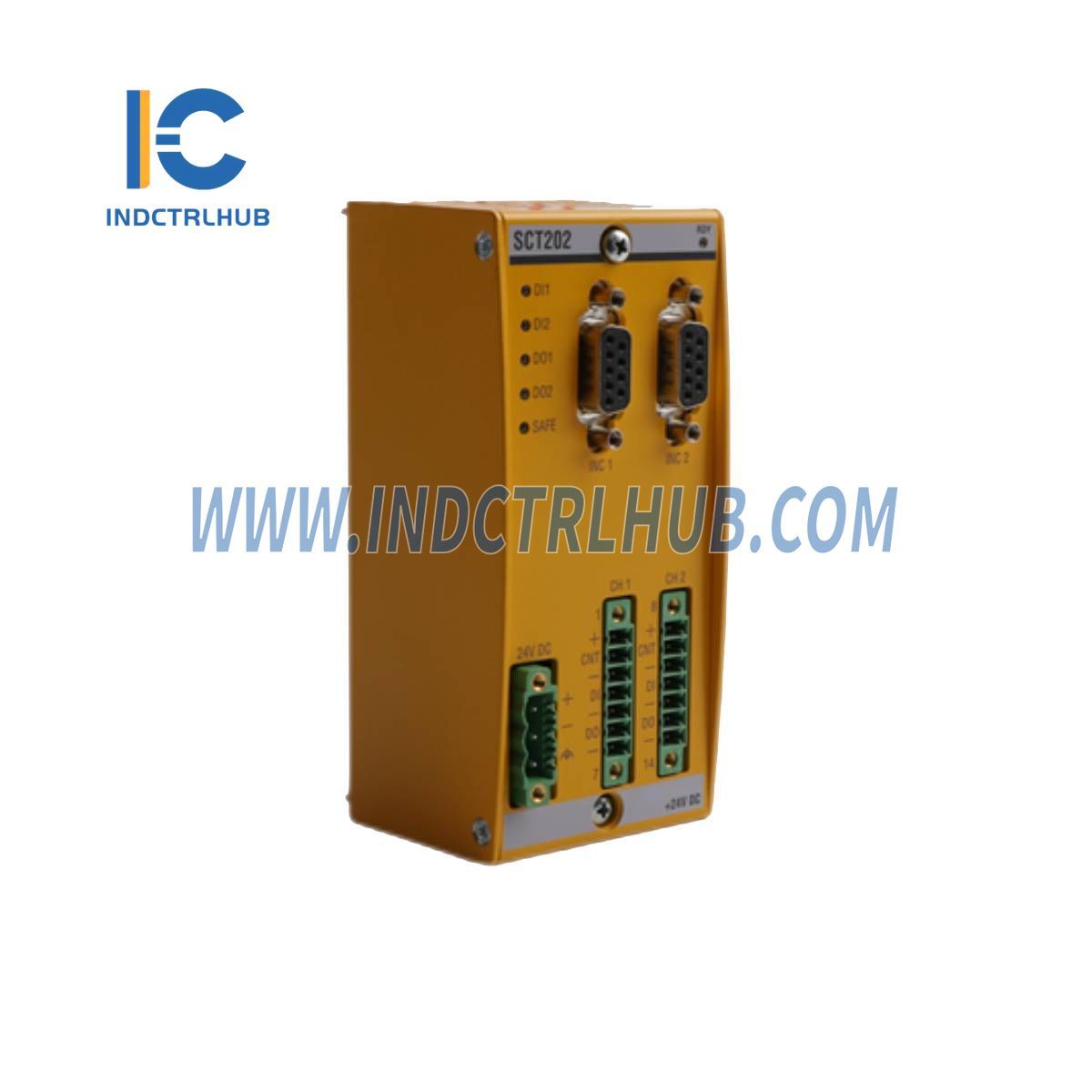

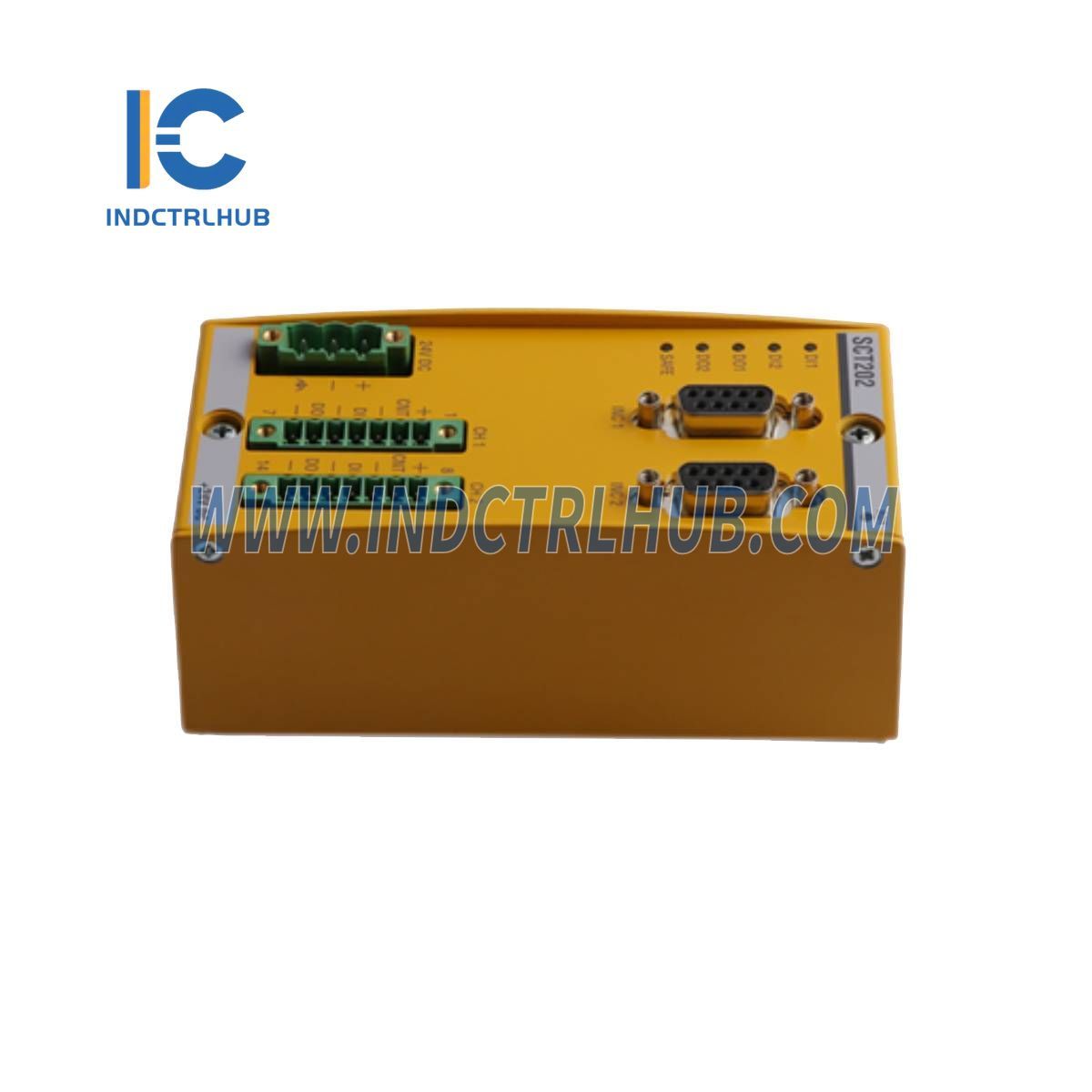

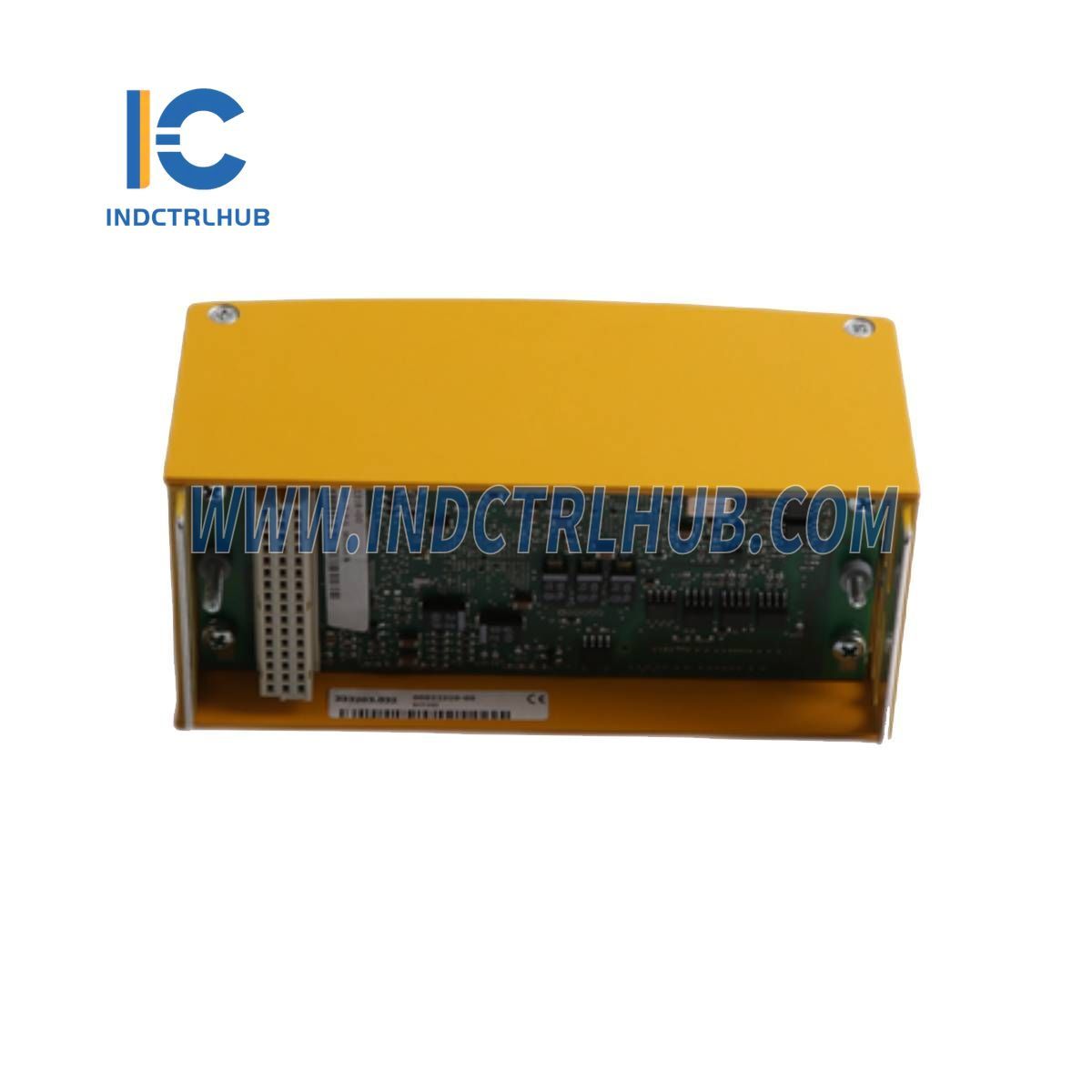

- Popis: Bezpečnostný čítačový modul
Informácie o objednávke
| Model | Číslo položky | Popis |
|---|---|---|
| SCT202 | 00022320-00 | Štandardný bezpečnostný čítačový modul, SIL2/PLd, 2x DO 24V / 1 A, 2x DI 24V, 2x INC HTL/TTL 300kHz + 2x HTL 5kHz, HTL=24V, 32bit, INC A, A/B/N, pozícia, frekvencia, spúšťač, izolované |
| SCT202 CC | 00024877-00 | Rovnaké ako SCT202, ale verzia ColdClimate |
Vstupy inkrementálneho enkodéra (INC)
| Parameter | Špecifikácia |
|---|---|
| Počet kanálov | 2 jednokanálové (poskytuje stav čítača a frekvenciu) |
| Rozlíšenie čítača | 32 bitov |
| Smer počítania | Sekvencia A/B |
| Vstupné signály | A-, A+, B-, B+, N-, N+ |
| Vyhodnotenie signálu | Vyhodnotenie na 1 / 2 / 4 hrane |
| Max. vstupná frekvencia | ≤ 300 kHz |
| Digitálny vstupný filter | Nastaviteľné cez softvér |
| Úroveň signálu | HTL (24V), TTL / RS422 (DSUB zásuvka) |
Vstupy čítača (CNT)
| Parameter | Špecifikácia |
|---|---|
| Počet kanálov | 2 kanály (výhradne pre vstupy čítača, iba HTL) |
| Rozlíšenie čítača | 32 bitov |
| Smer počítania | Prepínateľné cez digitálny vstup alebo softvér (funkcia smeru pulzu) |
| Vyhodnotenie signálu | 1/2-násobné vyhodnotenie hrany (voliteľne stúpajúca alebo klesajúca hrana) |
| Max. vstupná frekvencia | 5 kHz |
| Podpora senzora | PNP |
| Digitálny vstupný filter | Programovateľné |
| Úroveň signálu | HTL (24V) |
Digitálne bezpečnostné vstupy
| Parameter | Špecifikácia |
|---|---|
| Počet kanálov | 2 jednokanálové (použiteľné až do SIL CL 2, PL d) |
| Spúšťacia funkcia | Nastaviteľná hrana (prenos hodnoty) |
| Vstupný filter | 1 ms |
| Úroveň signálu (0 Stav - neaktívny) | 0 až +5 V |
| Úroveň signálu (1 Stav - aktívny) | +15 až 34 V |
Napájanie enkodéra
| Napätie | +5V | +24V |
|---|---|---|
| Napätie | +5V | Uext1) -1 V |
| Tolerancia | ±5 % | Ako Uext |
| Max. prúd na enkodér | 200 mA | 300 mA |
| Vlnka | <150 mVss | Ako Uext |
| Chránené proti skratu | Áno (trvalé) | Áno (trvalé) |
Okolité podmienky
| Parameter | Štandardná verzia | Verzia ColdClimate |
|---|---|---|
| Prevádzková teplota | -30 až +60 °C (bez ventilátora) | -30 až +60 °C (bez ventilátora) |
| Relatívna vlhkosť (prevádzka) | 5 % až 95 % (bez kondenzácie) | 5 % až 95 % (s kondenzáciou) |
| Skladovacia teplota | -40 až +85 °C | -40 až +85 °C |
| Relatívna vlhkosť (skladovanie) | 5 % až 95 % (bez kondenzácie) | 5 % až 95 % (s kondenzáciou) |
| Maximálna nadmorská výška | 4 500 m nad morom | |
| Stupeň znečistenia | 2 (podľa IEC 60664-1) | |
| Trieda ochrany | 3 |
