Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/číslo dielu |

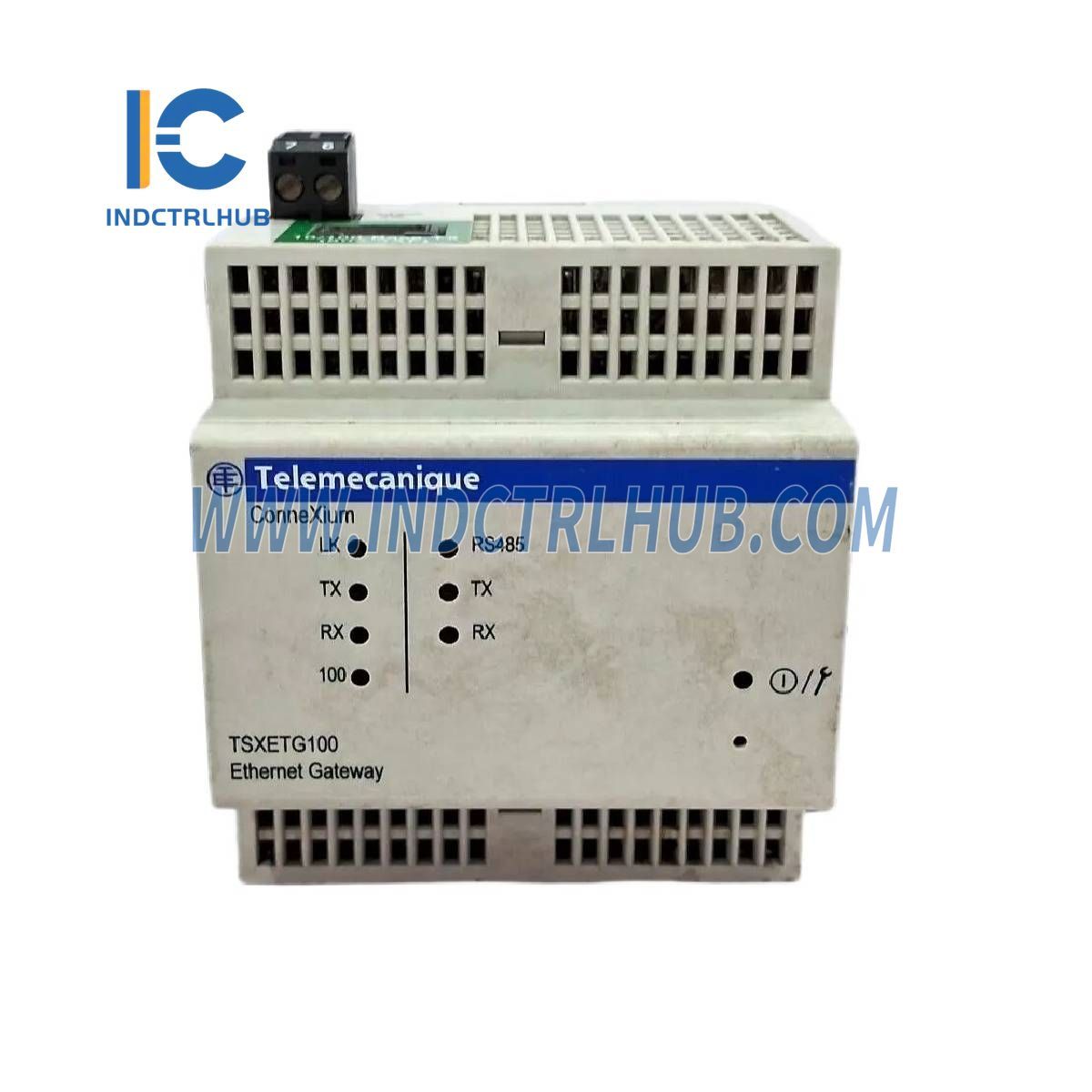

TSXETG100 |
|
Popis |
Ethernet Modbus brána/smerovač |
Hlavné špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Rad produktov |
ConneXium |
|
Typ produktu alebo komponentu |
Ethernet Modbus brána/smerovač |
|
Určenie produktu |
Všetky produkty kompatibilné so štandardom Modbus |
|
Koncept |
Transparent Ready |
|
Webový server |
Trieda B10 |
|
Menovité napájacie napätie [Us] |
24 V DC |
Doplnkové špecifikácie
|
Parameter |
Detaily |
|---|---|
|
Webové služby |
Prístup k zoznamu pripojených produktov, čítanie registrov Modbus zariadení |
|
Preddefinované webové stránky |
Diagnostika na Ethernet a Modbus spojeniach |
|
Komunikačné služby |
Miniatúrny firewall (filtrovanie IP adries, ochrana heslom) BOOTP protokol, FDR klient Čítanie/Zápis Modbus registrov pripojených zariadení SNMP agent pre správu zariadenia |
|
Napájacie zariadenie |
PoE IEEE 802.3af |
|
Integrovaný typ pripojenia |
Ethernet TCP/IP RJ45 10/100 Mbps (1 skrútená dvojlinka) |
|
Sériová linka (svorkovnica) |
Modbus RTU & ASCII RS485 (57,6 kbps) |
|
Sériová linka (mikrospínače) |
Modbus RTU & ASCII RS485 (57,6 kbps) |
|
Sériová linka (RJ45) |
RS232 (38,4 kbps) |
|
Počet zariadení (Modbus sériová linka) |
≤ 32 |
|
Ethernet port |
10BASE-T/100BASE-TX |
|
Montážna podpora |
Symetrický DIN lišta |
|
Označenie |
CE |
|
Lokálne signalizovanie |
3 LED diódy (Sériová linka komunikácia: RS485, RX, TX) 4 LED diódy (Ethernet komunikácia: LK, RX, TX, 100) |
Fyzikálne špecifikácie
|
Parameter |
Detaily |
|---|---|
|
Šírka |
72 mm |
|
Výška |
81 mm |
|
Hĺbka |
76 mm |
Environmentálne špecifikácie
|
Parameter |
Detaily |
|---|---|
|
Prevádzková teplota okolia |
0…60 °C |
|
Relatívna vlhkosť |
5…95 % pri 40 °C (bez kondenzácie) |
|
Stupeň krytia IP |
IP30 |
Certifikácie & normy
|
Štandard/Certifikácia |
Detaily |
|---|---|
|
Normy |
UL 508, EN 61000-4-2/3/4/5/6/8, EN 61000-6-2, EN 55022 FCC Class A, CSA C22.2 No 14-M91 |
|
Certifikácie produktu |
UL, CUL |
