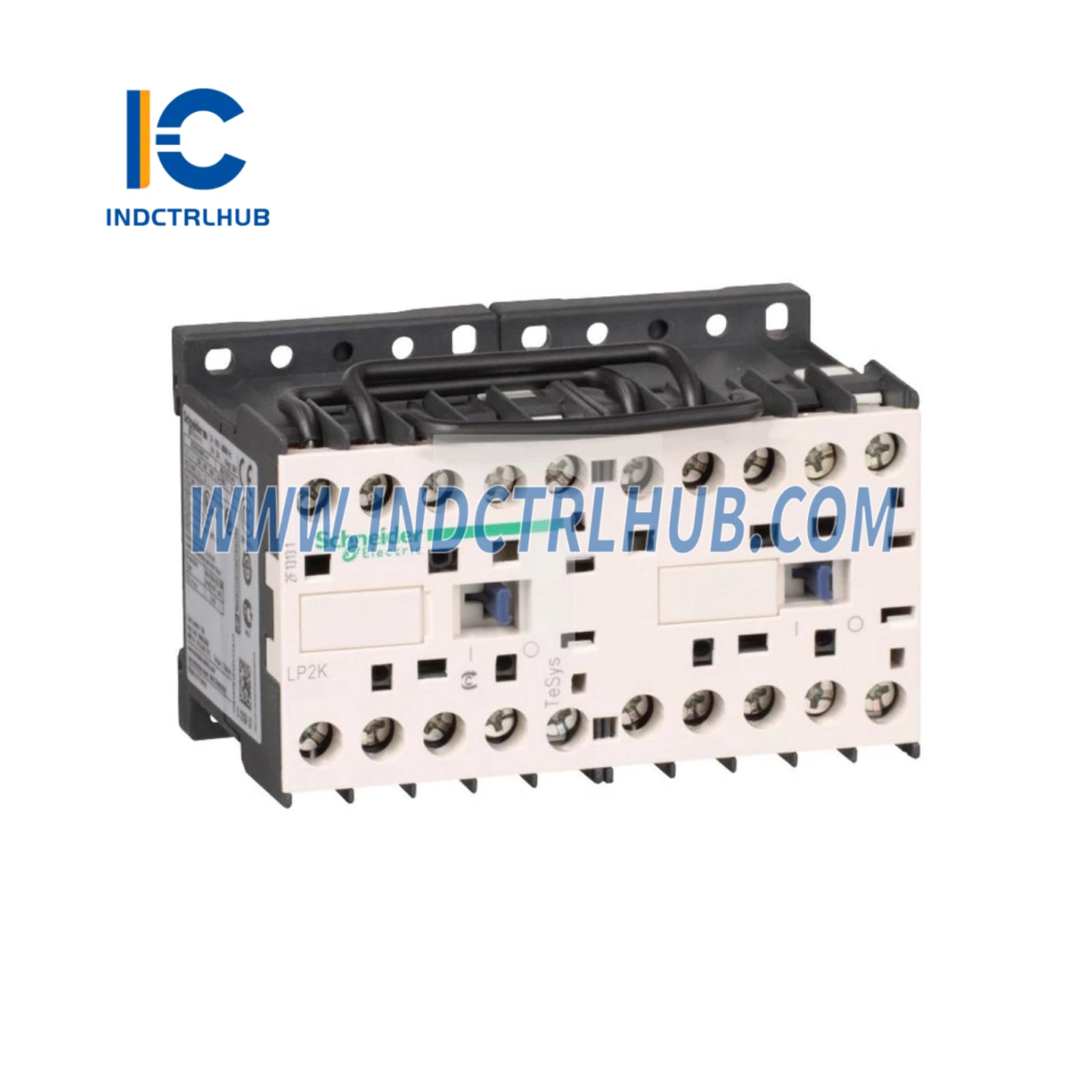

Schneider Electric LP2K1210BD Ovládanie motora, odporové zaťaženie

Všeobecné informácie

• Rad: TeSys

• Názov produktu: TeSys K

• Typ produktu alebo komponentu: Reverzný kontaktor

• Skratka názvu zariadenia: LP2K

• Použitie zariadenia: Ovládanie

• Použitie kontaktora: Ovládanie motora, odporová záťaž

• Kategória použitia: AC-1, AC-3, AC-3e, AC-4

• Prezentácia zariadenia: Predmontované s reverznou napájacou lištou

• Popis pólov: 3P

• Zloženie kontaktov výkonového pólu: 3 NO (normálne otvorený)

Elektrické charakteristiky

• Rated Operational Voltage ([Ue]):

• Napájací obvod: 690 V AC 50/60 Hz

• Signalizačný obvod: ≤ 690 V AC 50/60 Hz

• Rated Operational Current ([Ie]):

• 12 A (pri $<$140°F (60°C)) pri ≤ 440 V AC pre AC-3 napájací obvod

• 12 A (pri $<$140°F (60°C)) pri ≤ 440 V AC pre AC-3e výkonový obvod

• 20 A (pri $<$140°F (60°C)) pri ≤ 690 V AC pre AC-1 výkonový obvod

• Výkon motora (kW):

• 3 kW pri 220-230 V AC 50/60 Hz

• 5.5 kW pri 380-415 V AC 50/60 Hz

• 5.5 kW pri 440 V AC 50/60 Hz

• 4 kW pri 690 V AC 50/60 Hz

• Typ riadiaceho obvodu: DC štandard

• Napätie riadiaceho obvodu ([Uc]): 24 V DC
