Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
BMXNOE0110 |
|
Popis |
Ethernet TCP/IP sieťový modul |
Hlavné špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Rozsah produktu |
Automatizačná platforma Modicon M340 |
|
Typ produktu alebo komponentu |
Ethernet TCP/IP sieťový modul |
|
Koncept |
Transparent Ready |
|
Integrovaný typ pripojenia |
Ethernet TCP/IP RJ45 (10/100 Mbit/s, 1 skrútená dvojlinka) |
|
Transparent Ready trieda |
C30 |
|
Ochranná úprava |
TC |
Doplnkové špecifikácie
|
Parameter |
Detaily |
|---|---|
|
Komunikačné služby |
Správa šírky pásma, FDR server, globálne údaje, I/O skenovanie, Modbus TCP správy, SNMP sieťový administrátor, Rack Viewer, webový server (konfigurovateľný), editor údajov (cez PC, Pocket PC alebo PDA terminál), SOAP XML webová služba (server) |
|
Typ ethernetového portu |
10BASE-T/100BASE-TX |
|
Popis pamäte |
Dodaná pamäťová karta Flash (BMXRWSC016M) |
|
Interná RAM |
16 000 kB |
|
Využitie pamäte |
Veľkosť používateľskej webovej stránky (Interná RAM) Aktivácia štandardného webového servera (Dodaná pamäťová karta Flash - BMXRWSC016M) Ukladanie aplikácie (Dodaná pamäťová karta Flash - BMXRWSC016M) |
|
Napájanie |
Interné napájanie cez rack |
|

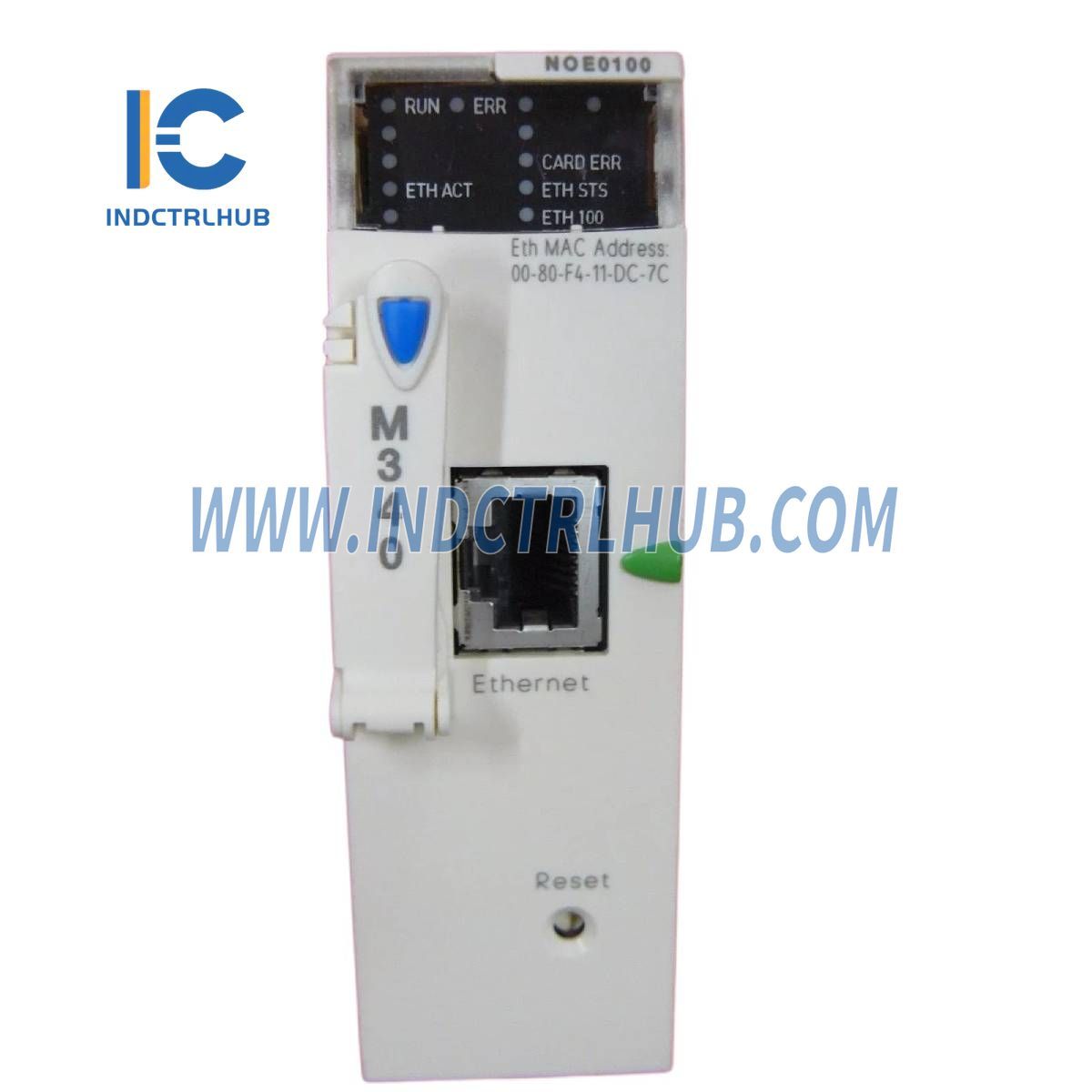

Miesto lokálneho signalizačného LED |
1 zelená LED (Aktivita ethernetovej siete - ETH ACT) 1 zelená LED (Procesor beží - RUN) 1 zelená LED (Stav ethernetovej siete - ETH STS) 1 červená LED (Rýchlosť dát - ETH 100) 1 červená LED (Chyba pamäťovej karty - CARD ERR) 1 červená LED (Chyba procesora alebo systému - ERR) |
|
Typ ovládania |
Tlačidlo RESET (Studený reštart) |
|
Prúdový odber |
90 mA pri 24 V DC |
|
Formát modulu |
Štandard |
|
Hmotnosť produktu |
0,2 kg (0,44 lb) |
Environmentálne špecifikácie
|
Parameter |
Detaily |
|---|---|
|
Teplota okolia (prevádzka) |
0…60 °C (32…140 °F) |
|
Relatívna vlhkosť |
10…95 % (Bez kondenzácie) |
|
Stupeň krytia IP |
IP20 |
|
Označenie |
CE |
|
Certifikáty produktu |
UL 508 |
|
Súlad s normami |
CSA C22.2 č. 142, EN/IEC 61131-2, CSA C22.2 č. 213 (Trieda I, Divízia 2) |
