Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
BMEP586040 |
|
Popis |

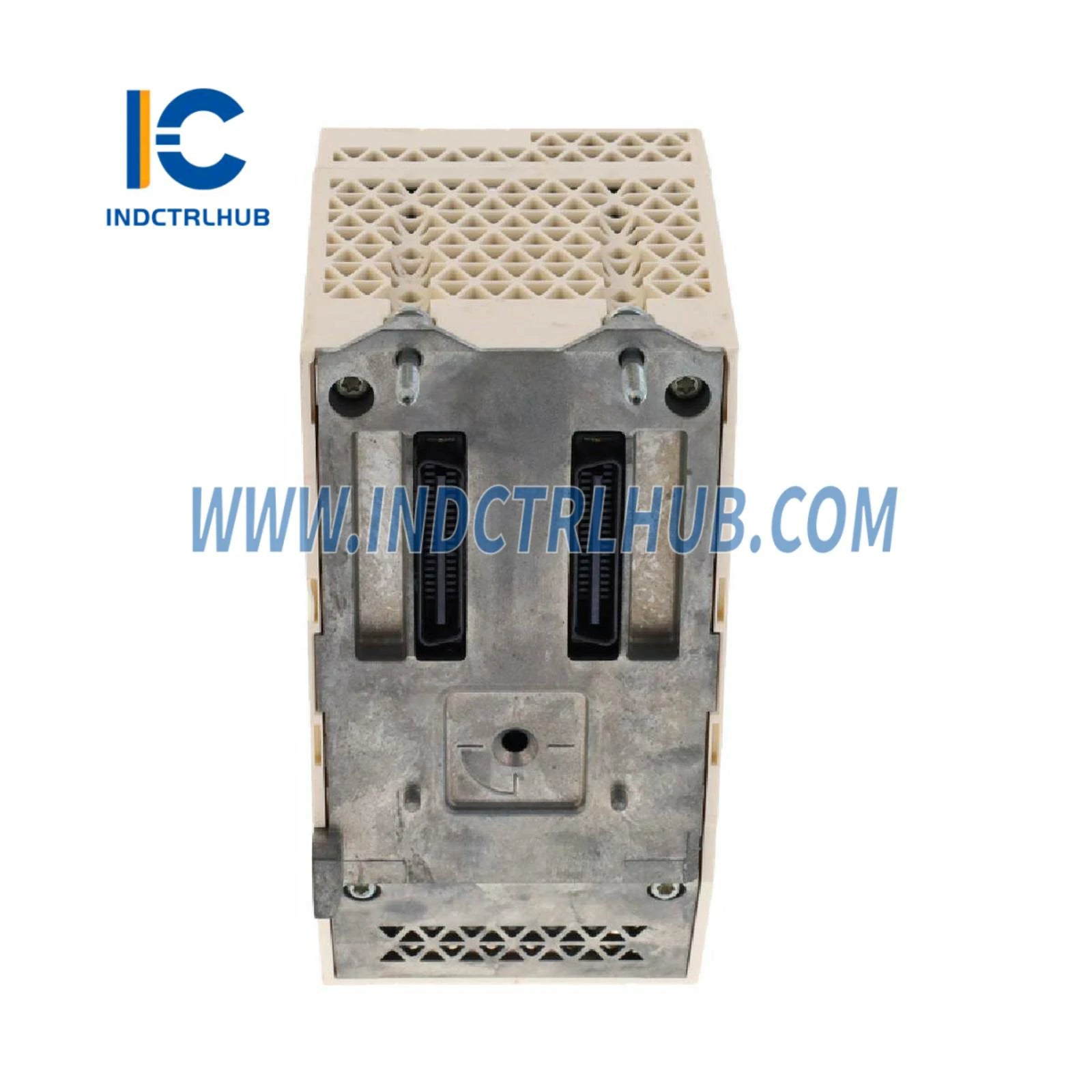

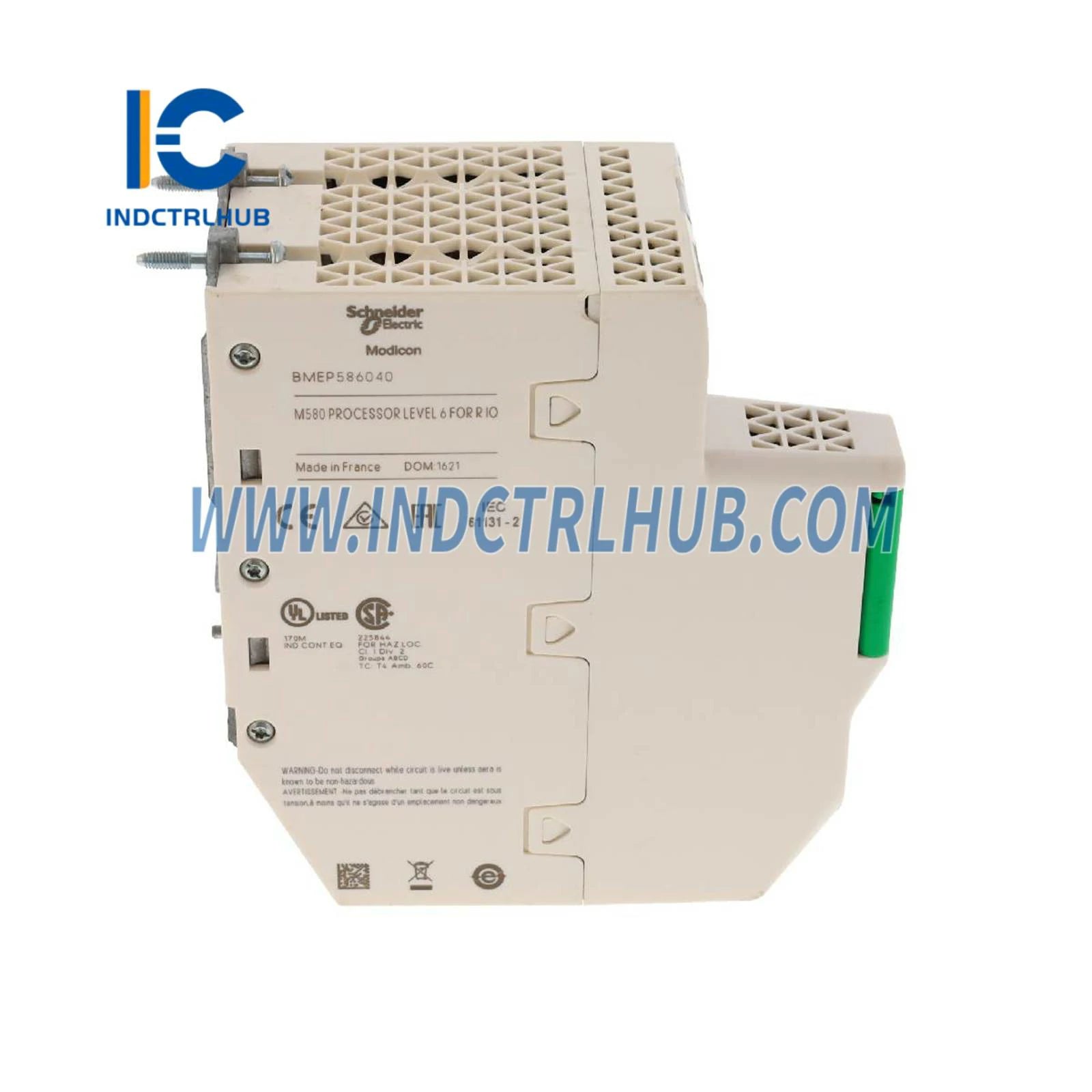

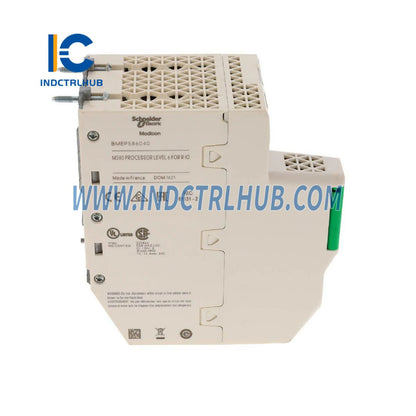

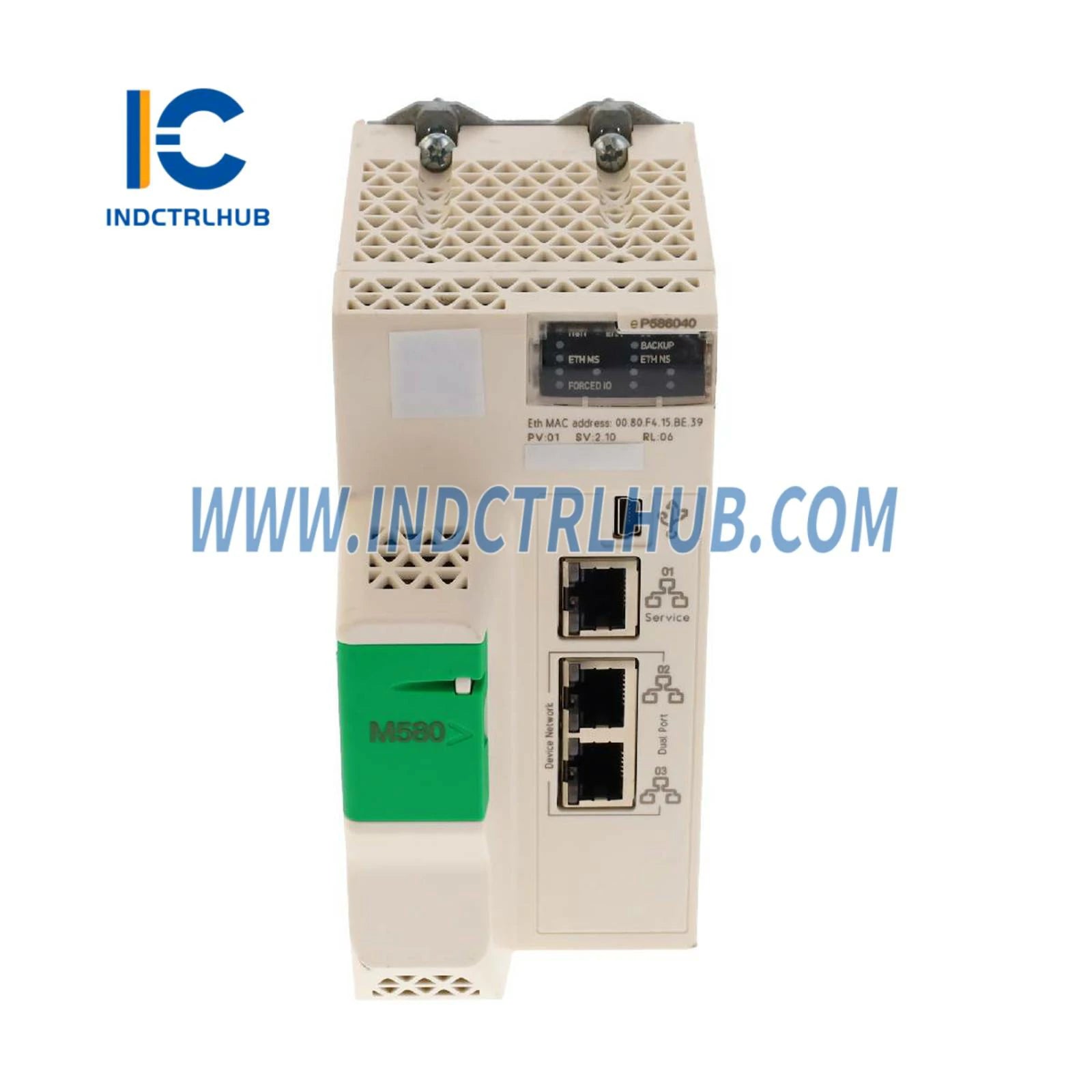

Procesorový modul M580 |
Hlavné špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Rozsah produktu |
Modicon M580 |
|
Typ produktu alebo komponentu |
Procesorový modul |
Doplnkové špecifikácie
|
Parameter |
Detaily |
|---|---|
|
Počet stojanov |
8 |
|
Kapacita lokálneho I/O procesora (diskrétna) |
6144 I/O |
|
Kapacita lokálneho I/O procesora (analógová) |
1536 I/O |
|
Počet aplikačne špecifických kanálov (lokálny stojan) |
216 |
|
Aplikačne špecifické I/O |
Presné časové značkovanie, riadenie pohybu, SSI enkodér, HART, sériové prepojenie, počítadlo, kontroly riadenia procesu |
|
Ovládacie kanály |
Programovateľné slučky |
|
Typ integrovaného pripojenia |
1 Ethernet TCP/IP (servisný port) 2 Ethernet TCP/IP (sieť zariadení) USB typ Mini B |
|
Počet vzdialených I/O staníc |
31 (2 rámy na vzdialený drop) |
|
Počet distribuovaného zariadenia |
64 |
|
Kapacita procesora komunikačného modulu |
6 Ethernet komunikačných modulov 24 AS-Interface modulov |
|
Komunikačné služby |
RIO skener, DIO skener |
|
Popis pamäte |
Rozšíriteľná Flash (4 GB pre ukladanie dát) Integrovaná RAM (10 kB pre systémovú pamäť) Integrovaná RAM (64 MB pre program a dáta) |
|
Štruktúra aplikácie |
1 cyklická/periodická hlavná úloha 128 udalostných úloh 1 periodická rýchla úloha 2 pomocné úlohy |
|
Počet inštrukcií za ms |
40 Kinst/ms (100 % Boolean) 60 Kinst/ms (65 % Boolean + 35 % pevná aritmetika) |
|
Prúdový odber |
295 mA pri 24 V DC |
|
MTBF spoľahlivosť |
600 000 hodín |
|
Označenie |
CE |
Environmentálne špecifikácie
|
Parameter |
Detaily |
|---|---|
|
Odolnosť proti vibráciám |
3 gn |
|
Odolnosť proti otrasom |
30 gn |
|
Teplota okolia (prevádzka) |
0…60 °C |
|
Teplota okolia (skladovanie) |
-40…85 °C |
|
Prevádzková nadmorská výška |
0…2000 m 2000…5000 m (s deratingovým faktorom) |
|
Relatívna vlhkosť |
5…95 % pri 55 °C (bez kondenzácie) |
|
Stupeň krytia IP |
IP20 |
Fyzikálne špecifikácie
|
Parameter |
Detaily |
|---|---|
|
Čistá hmotnosť |
0.849 kg |
