Product Description
Všeobecné informácie
|
Oblasť |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
BMECRA31210 |
|
Popis |

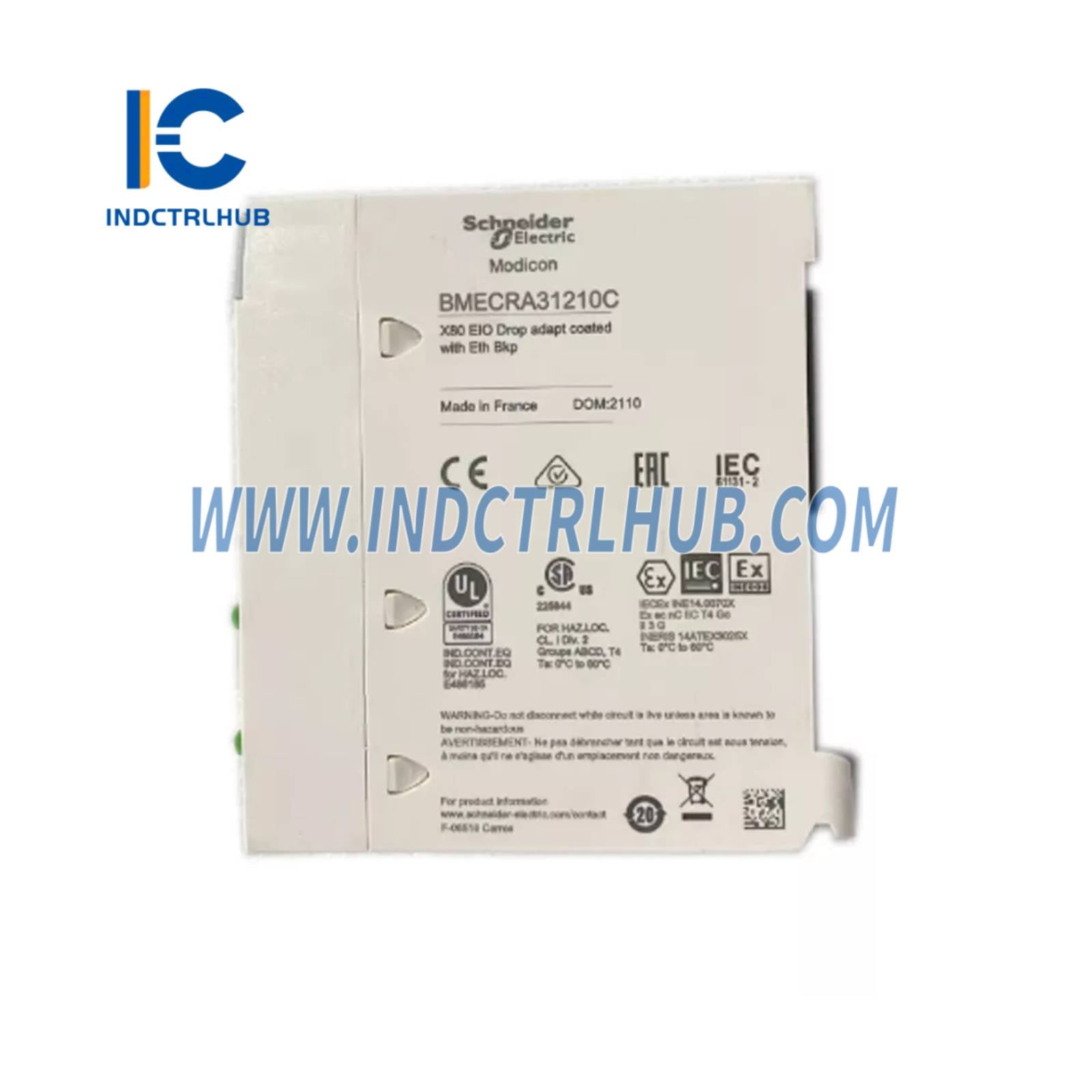

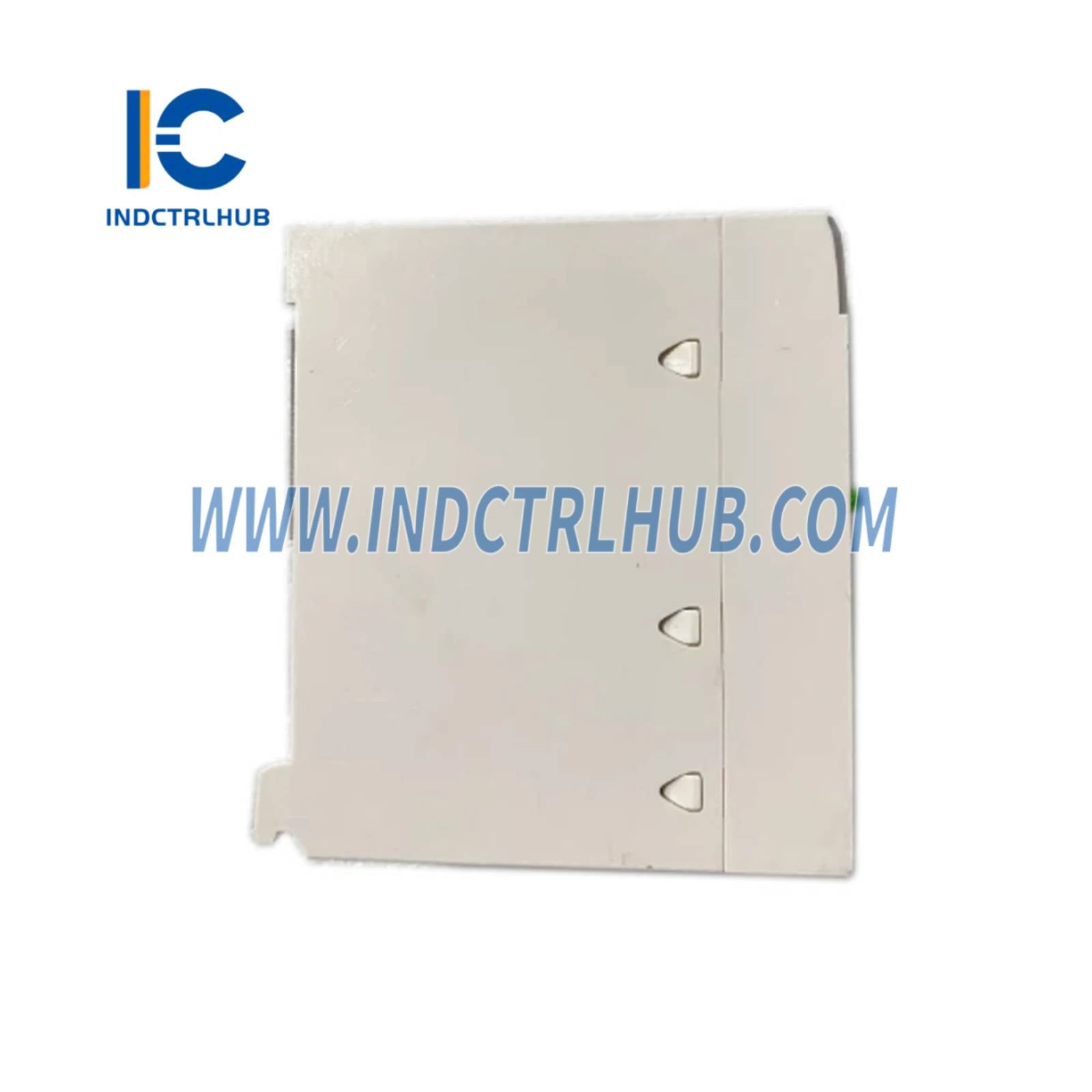

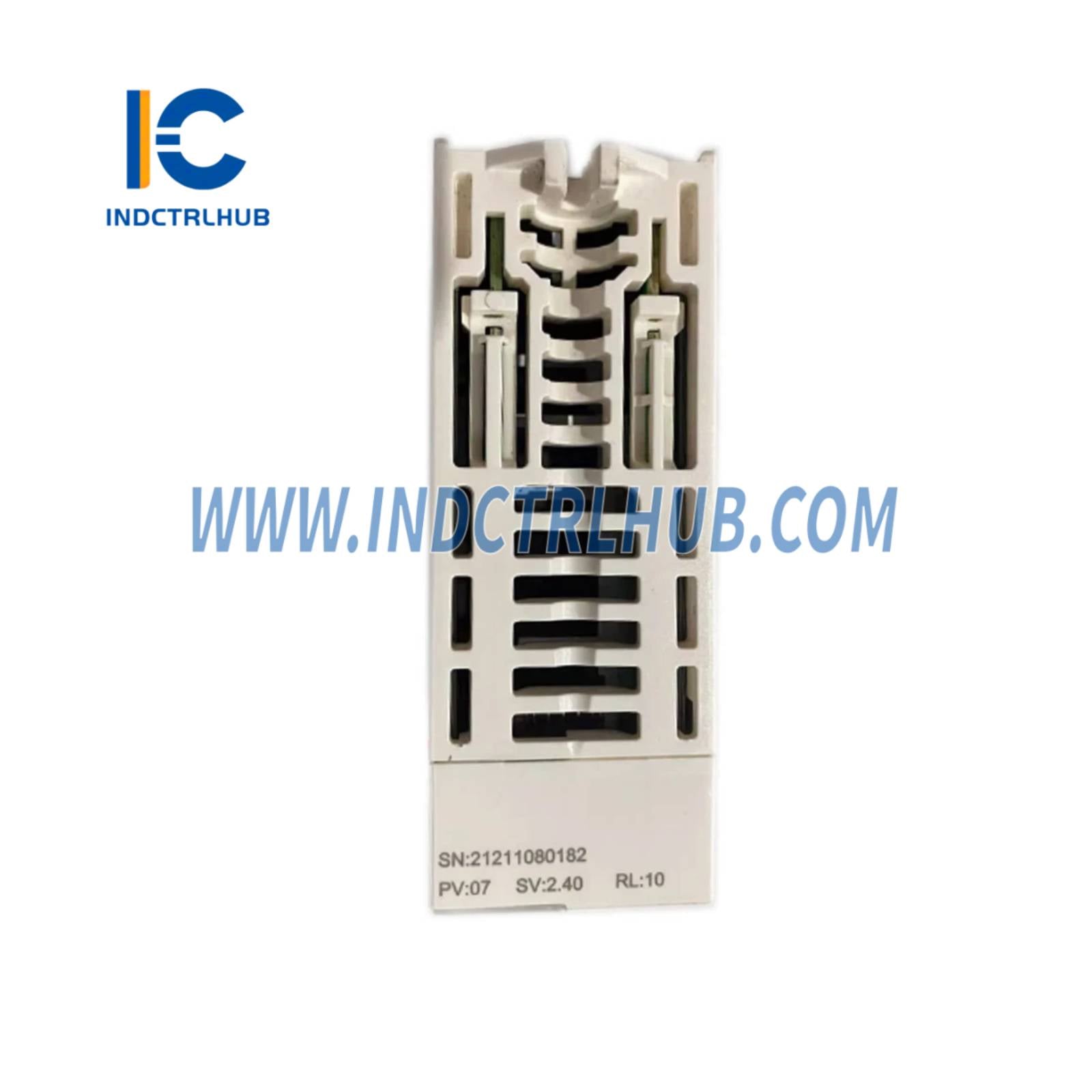

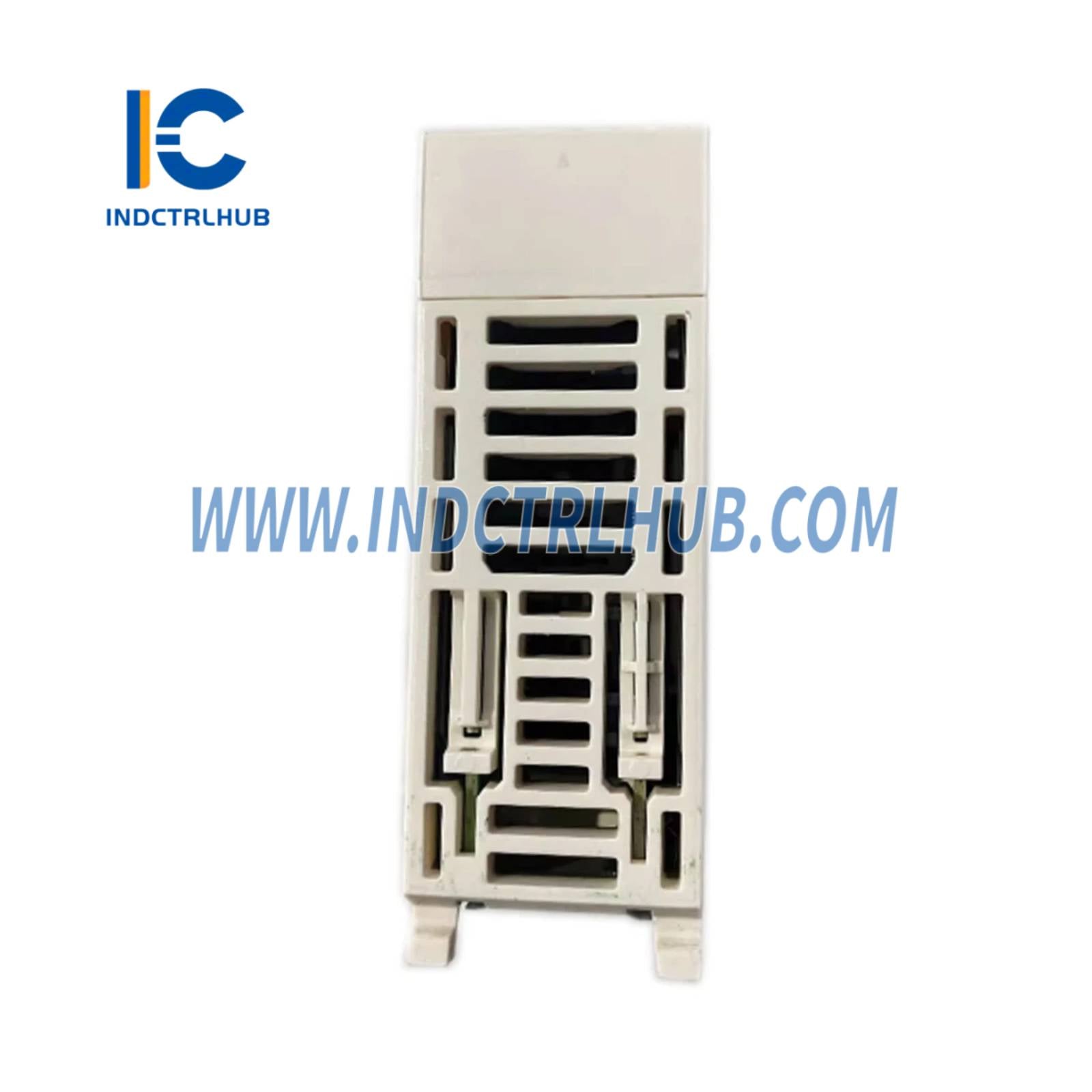

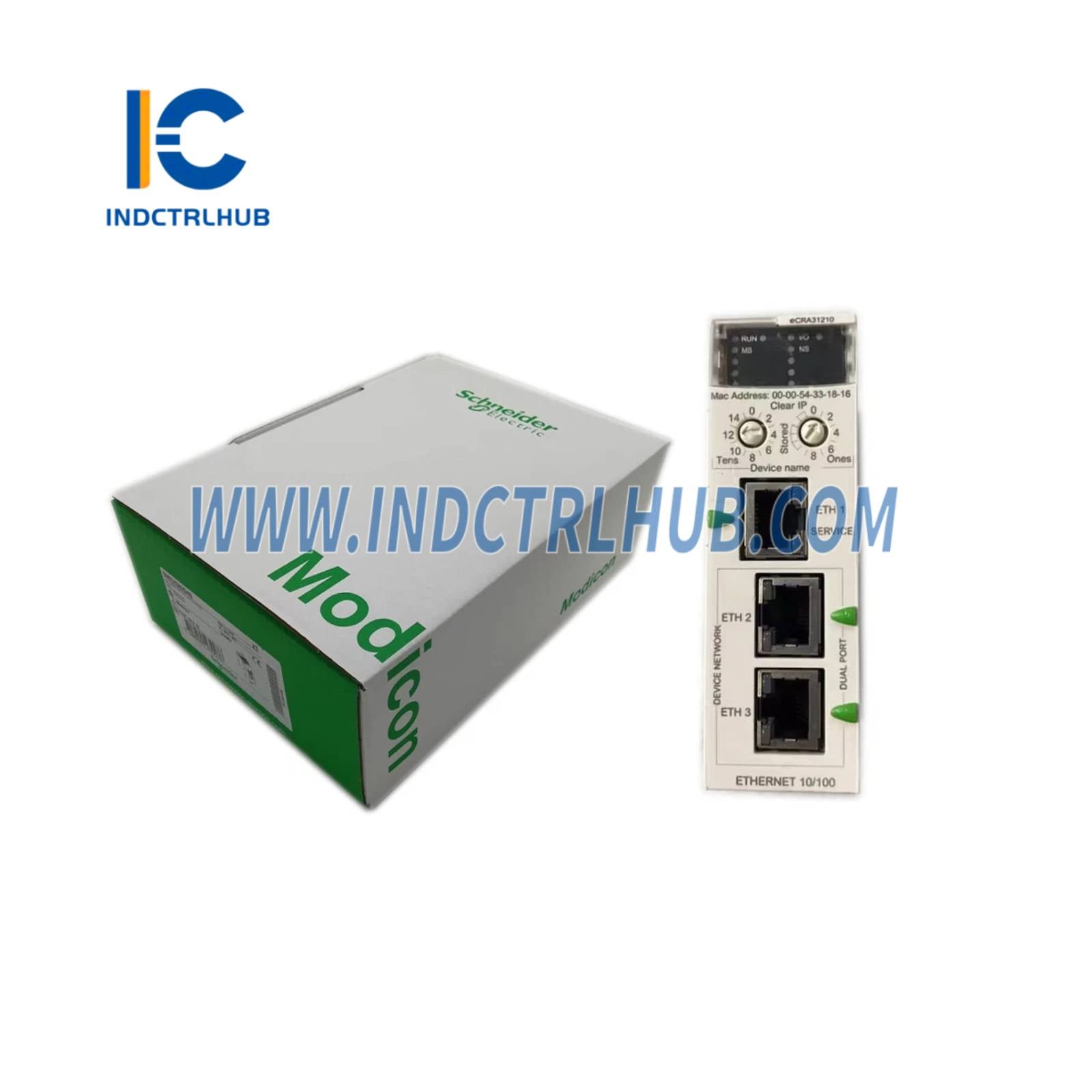

Modicon X80 EIO Drop adaptér so spätnou doskou Ethernet |
|
Typ produktu |
Rozširujúci I/O modul |
|
Rad |
Modicon X80 |
|
Kompatibilita radu |
Modicon M580 |
|
Aplikácia zariadenia |
X80 Ethernet RIO Drop adaptér pre vzdialené I/O moduly |
Špecifikácie
Komunikácia a sieť
|
Funkcia |
Detaily |
|---|---|
|
Typ zbernice |
Zbernica X a Ethernet cez vzdialenú spätnú dosku |
|
Počet portov |
3 |
|
Typy pripojení |
1 port (servisný/distribuovaný), 2 porty (Ethernet RIO, RSTP) |
|
Protokol |
EtherNet/IP |
|
Typ siete |
IPv4 |
|
Služby |
Ethernet/IP adaptér, RSTP, QoS, CIP, Modbus TCP (diagnostika), DHCP, TFTP, FTP, FDR, SNTP, SNMP |
|
Bezpečnostné funkcie |
Povoliť/zakázať porty, podpora protokolu Syslog |
|
Typ konektora |
RJ45 (3x) |
|
Režim výmeny |
Polovičný/plný duplex, autonegociácia, auto MDIX |
|
Prenosová rýchlosť |
10/100 Mbit/s |
|
Typ portu |
10/100BASE-TX Ethernet |
Funkcionalita
|
Podporované funkcie |
Detaily |
|---|---|
|
Dostupné funkcie |
Zmena konfigurácie za chodu, systémové časové značkovanie, zrkadlenie portov, diagnostika (Device DDT) |
|
Kompatibilita I/O |
Diskrétne: 0–1024 kanálov, Analógové: 0–256 kanálov |
|
Podporované moduly |
Počítadlo, časové značkovanie, SSI enkodér, pohyb, frekvenčný vstup, AS-Interface, sériové prepojenie, optický prevodník, HART, váženie, CANopen (samostatné CPU), PROFIBUS (samostatné CPU), Ethernetový prepínač |
Elektrické
|
Funkcia |
Detaily |
|---|---|
|
Vstupné napätie |
3.3 V DC |
|
Spotreba prúdu |
1800 mA |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Prevádzková teplota |
0…60 °C |
|
Skladovacia teplota |
-40…85 °C |
|
Relatívna vlhkosť |
95 % max (bez kondenzácie) |
|
Prevádzková nadmorská výška |
≤ 2000 m |
|
Prepravná nadmorská výška |
≤ 3000 m |
|
Stupeň krytia IP |
IP20 |
|
Environmentálna charakteristika |
Štandardné prostredie |
Fyzikálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Spôsob montáže |
Montáž do rozvádzača |
|
Spôsob upevnenia |
Na skrutky |
|
Rozmery (Š x V x H) |
32 x 100 x 87.5 mm |
|
Čistá hmotnosť |
0.225 kg |
Zhoda a certifikácia
|
Smernica/Norma |
Detaily |
|---|---|
|
Smernice |
2014/35/EÚ (nízke napätie), 2014/30/EÚ (EMC) |
|
Certifikácie |
CE, UL, CSA, RCM, EAC, Merchant Navy |
|
Normy |
IEC 61131-2, IEC 61010-2-201, ekvivalenty UL/CSA, IACS E10, IEC 61000-6-5, IEC 61850-3 |
Informácie o balení
|
Typ balenia |
Jednotky |
Rozmery (cm) |
Hmotnosť |
|---|---|---|---|
|
PCE (Primárny) |
1 |
12.0 x 11.2 x 5.5 |
259 g |
|
S02 (Sekundárny) |
15 |
40.0 x 30.0 x 15.0 |
4.246 kg |
