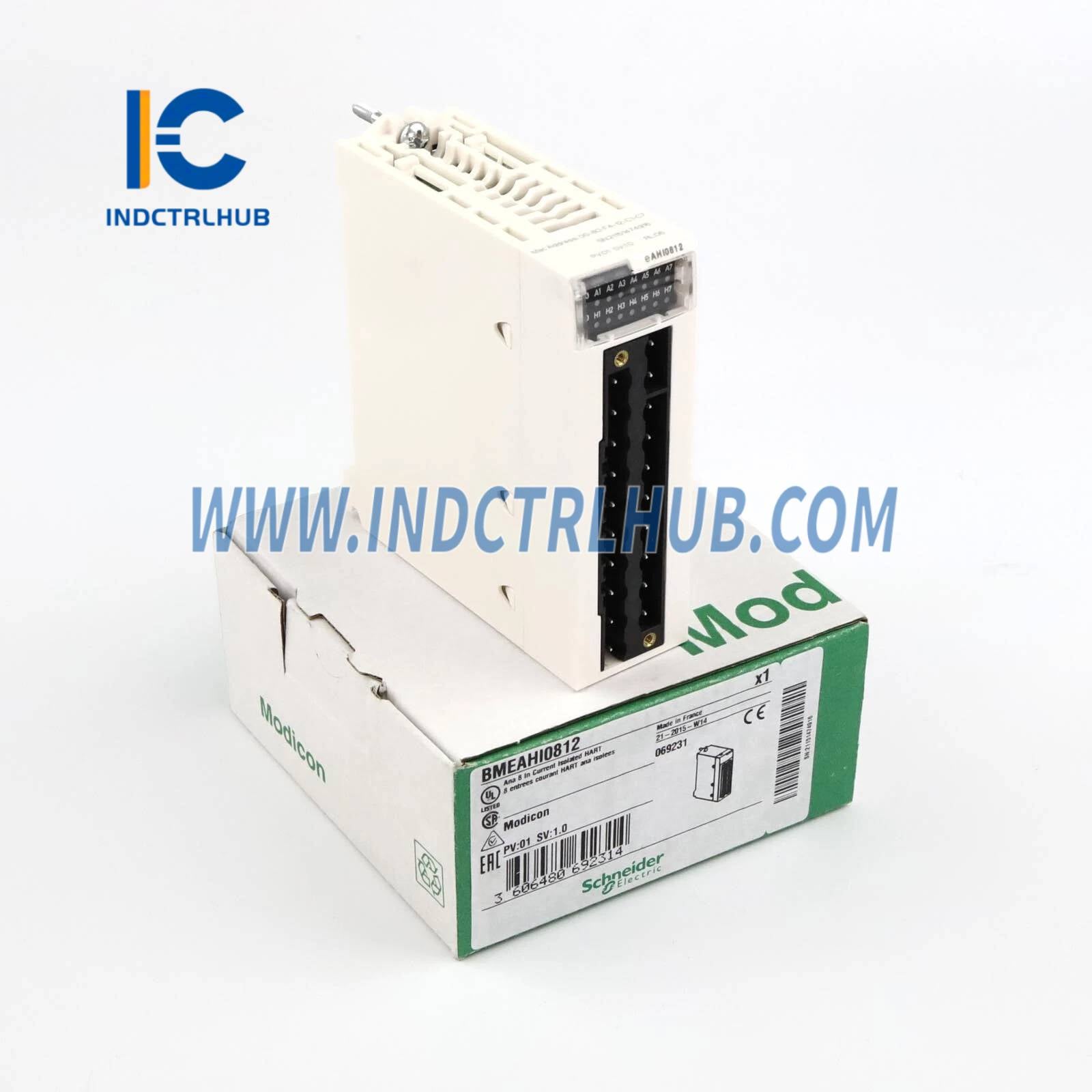

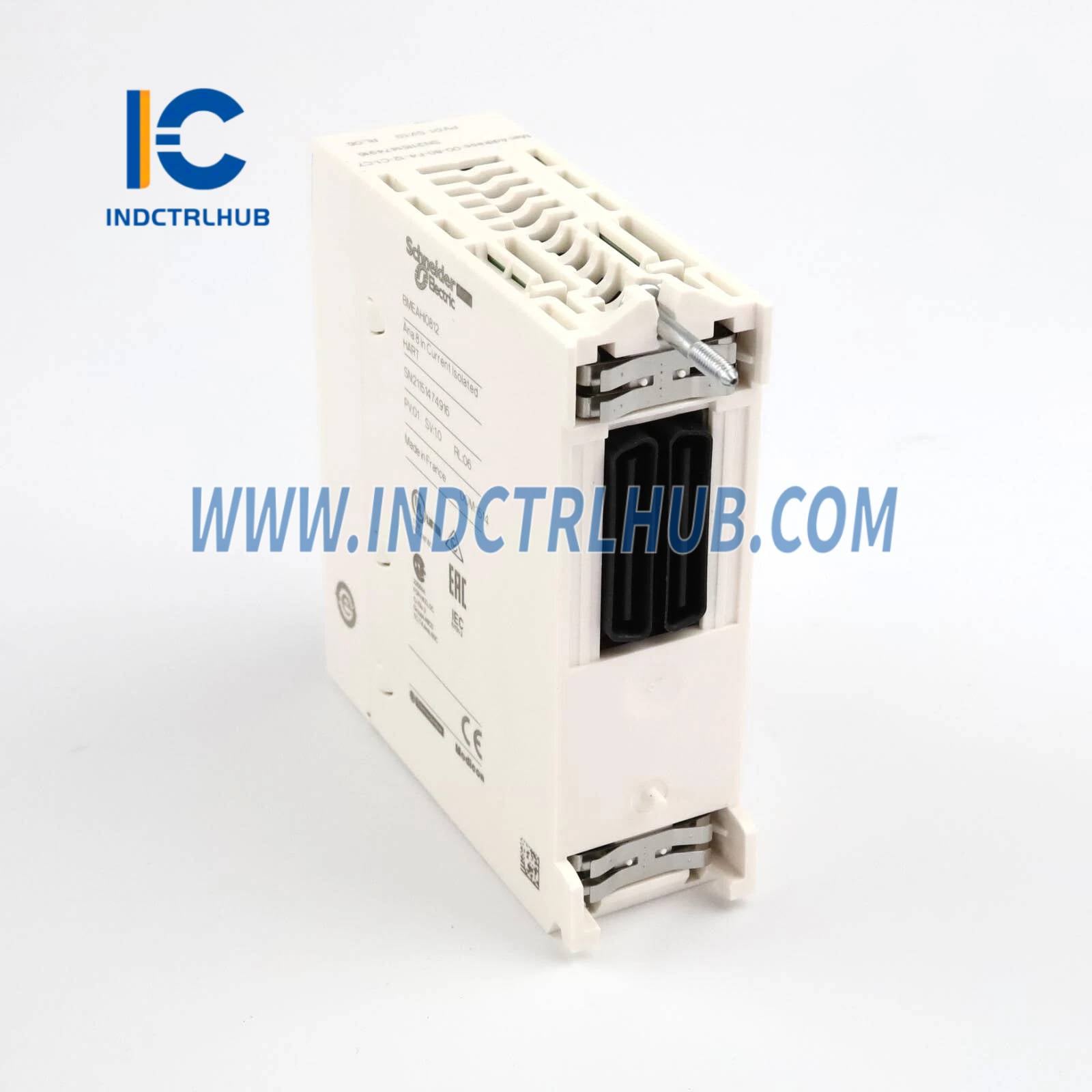

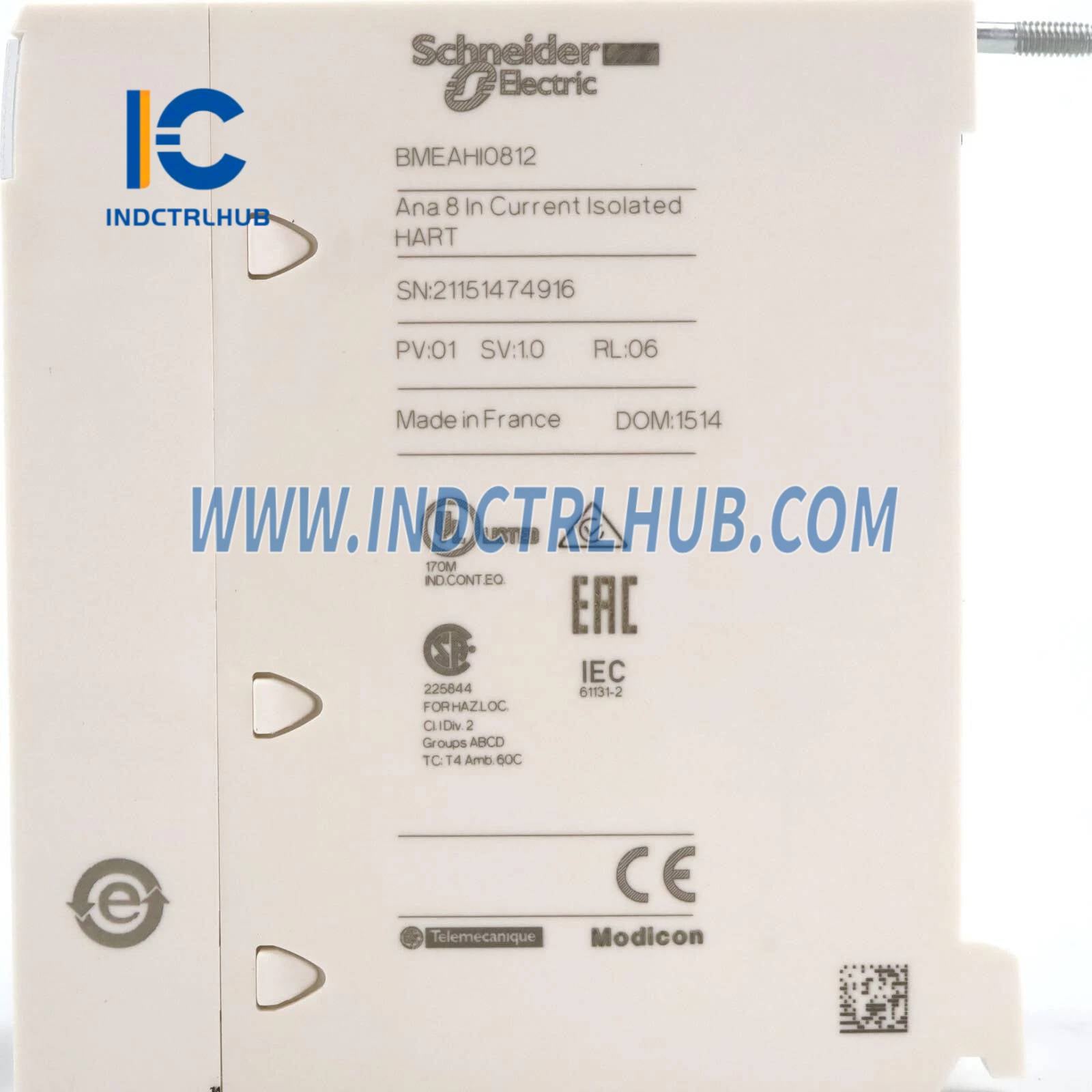

Product Description
Všeobecné informácie
|
Výrobca |
Schneider Electric |
|---|---|
|
Model/Číslo dielu |
BMEAHI0812 |
|
Popis |
Analógový vstupný modul X80 – 8 vstupov HART – prúdovo izolované |
|
Rad produktov |
Modicon X80 |
|
Typ produktu |
Analógový vstupný modul |
|
Aplikačne špecifické I/O |
HART |
Technické informácie
|
Parameter |
Špecifikácia |
|---|---|
|
Typ analógového vstupu |
Prúd: 4…20 mA |
|
Počet analógových vstupov |
8 |
|
Vstupné rozlíšenie |
15 bitov + znamienko |
|
Vstupná impedancia |
250 Ohm interný s ochranou (rozsah 3,6–50 Ohm) |
|
Elektrické pripojenie |
20-pólová svorkovnica, Telefast |
|
Izolácia medzi kanálmi |
Áno (izolované) |
|
Izolačné napätie |
- 1000 V DC (medzi kanálmi na 60 s) - 1400 V DC (voči zemi a zbernici) |
|
Chyba merania |
- 0,15 % z plnej škály pri 25 °C - ≤ 0,3 % z plnej škály od 0 do 60 °C |
|
Teplotný posun |
50 ppm/°C |
|
Kontroly |
Detekcia prerušeného vodiča |
|
Funkcia dostupná |
Mapovanie I/O |
|
Topológia |
Bod-bod |
|
Kompatibilita produktu |
BMEP58… procesor, BMEXBP… spätná doska, BMECRA31210, ABE7CPA02, ABE7CPA03, ABE7CPA31, BMXFTB20… |
|
Čistá hmotnosť |
0,233 kg |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Prevádzková teplota |
0…60 °C |
|
Stupeň krytia IP |
IP20 |
|
Súlad s normami |
EN/IEC 61010-2-201, EN/IEC 61131-2, UL 61010-2-201, CSA C22.2 č. 61010-2-201 |
|
Certifikácie |
CE, RCM, CSA, EAC, Merchant Navy, UL |
|
Smernice |
2014/35/EÚ (nízke napätie), 2014/30/EÚ (EMC) |

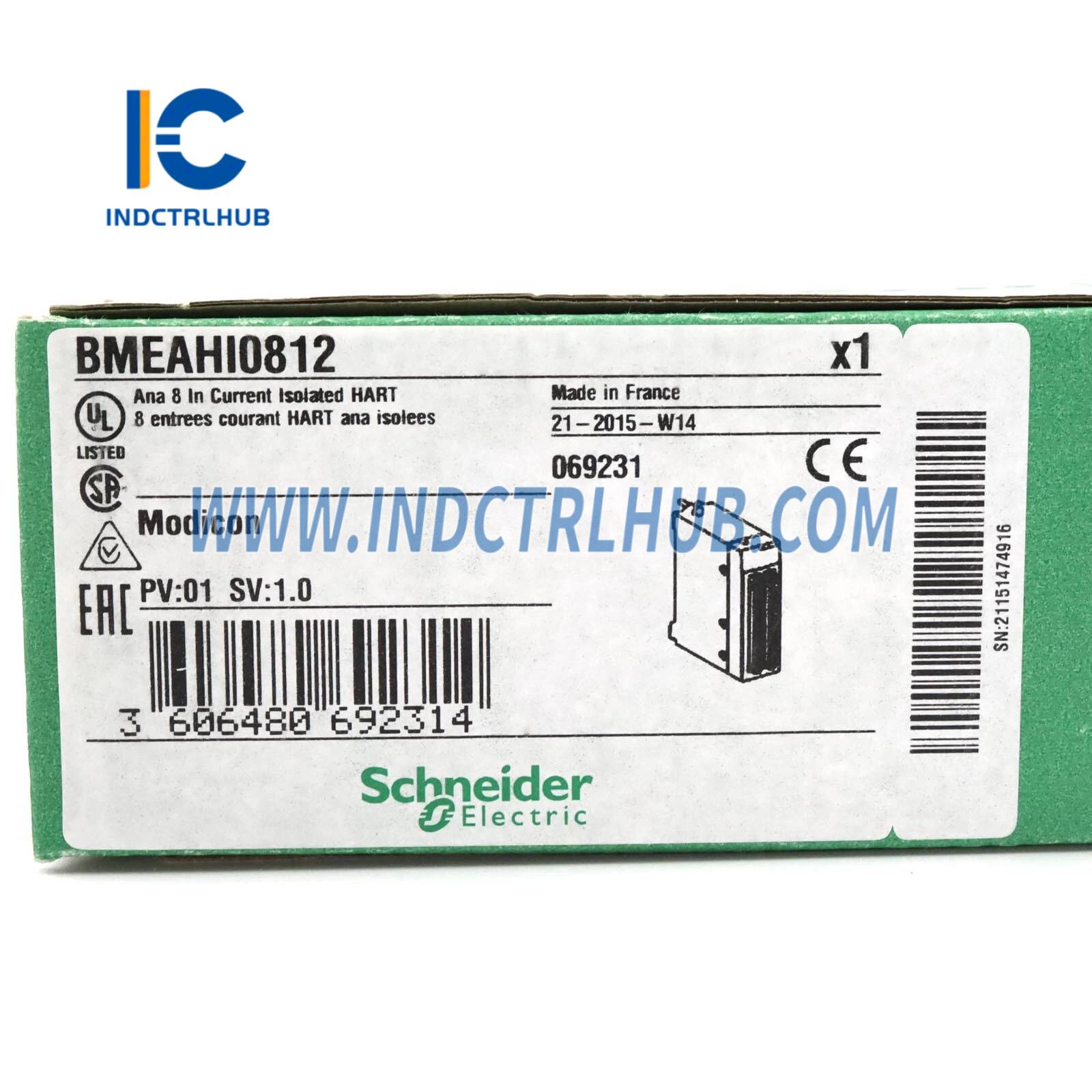

Informácie o balení
|
Balenie |
Detaily |
|---|---|
|
Jednotkový obal (PCE) |
1 jednotka, 5,7 cm V x 11,2 cm Š x 12,0 cm D, 229 g |
|
Sekundárny obal (S02) |
15 jednotiek, 15 cm V x 30 cm Š x 40 cm D, 3,770 kg |
