Product Description
Všeobecné informácie
|
Oblasť |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |

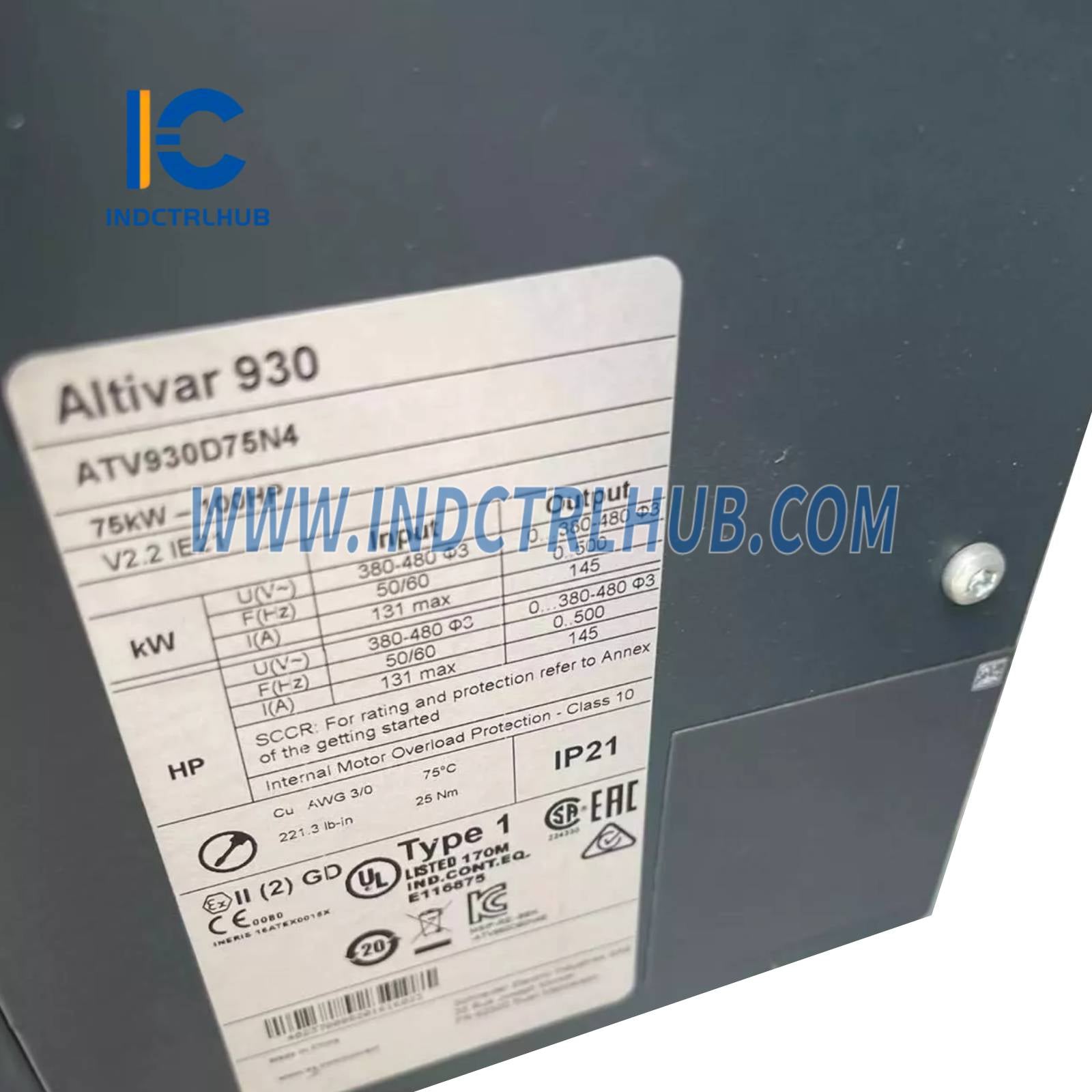

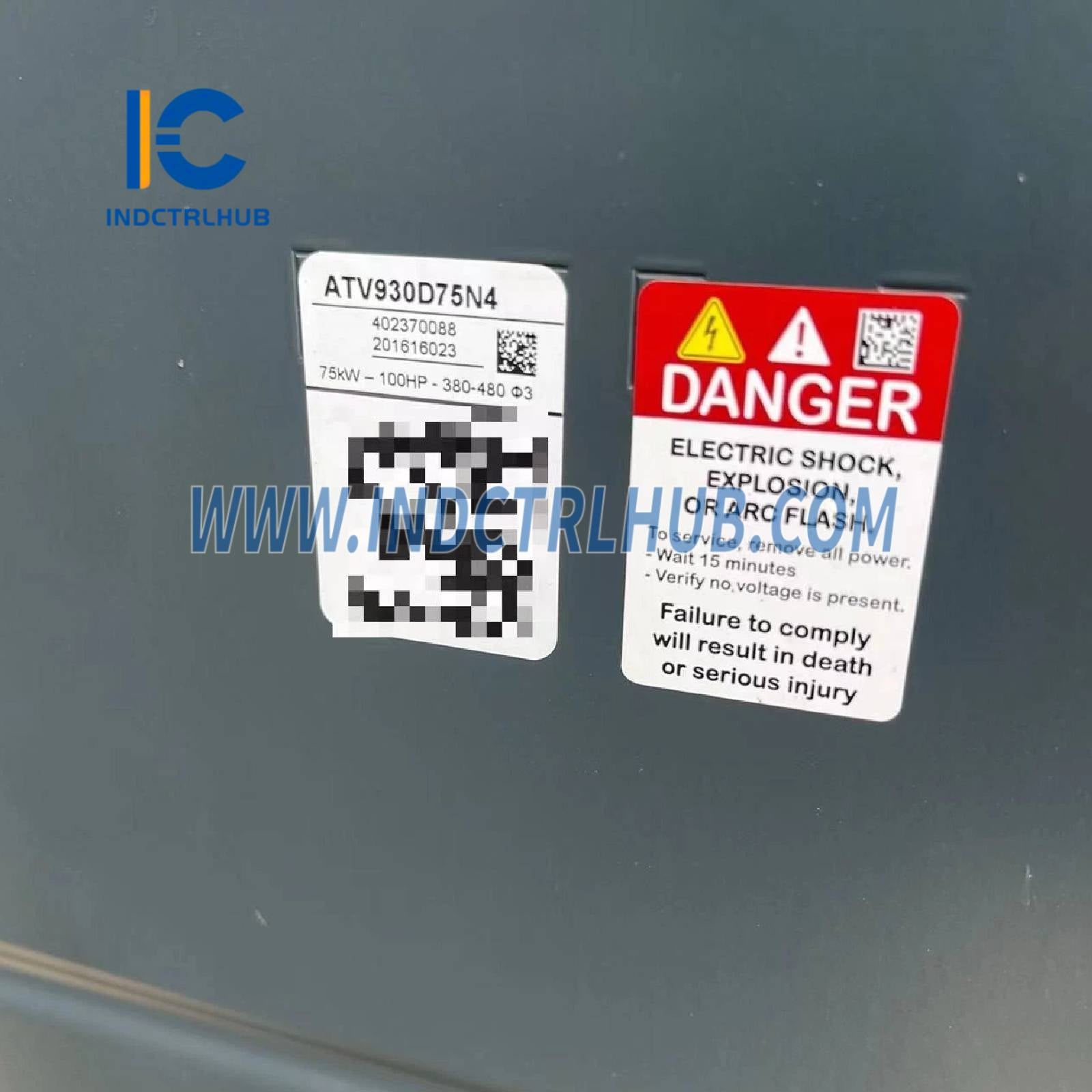

ATV930D75N4 |
|
Séria |
Altivar Process ATV900 |
|
Popis |

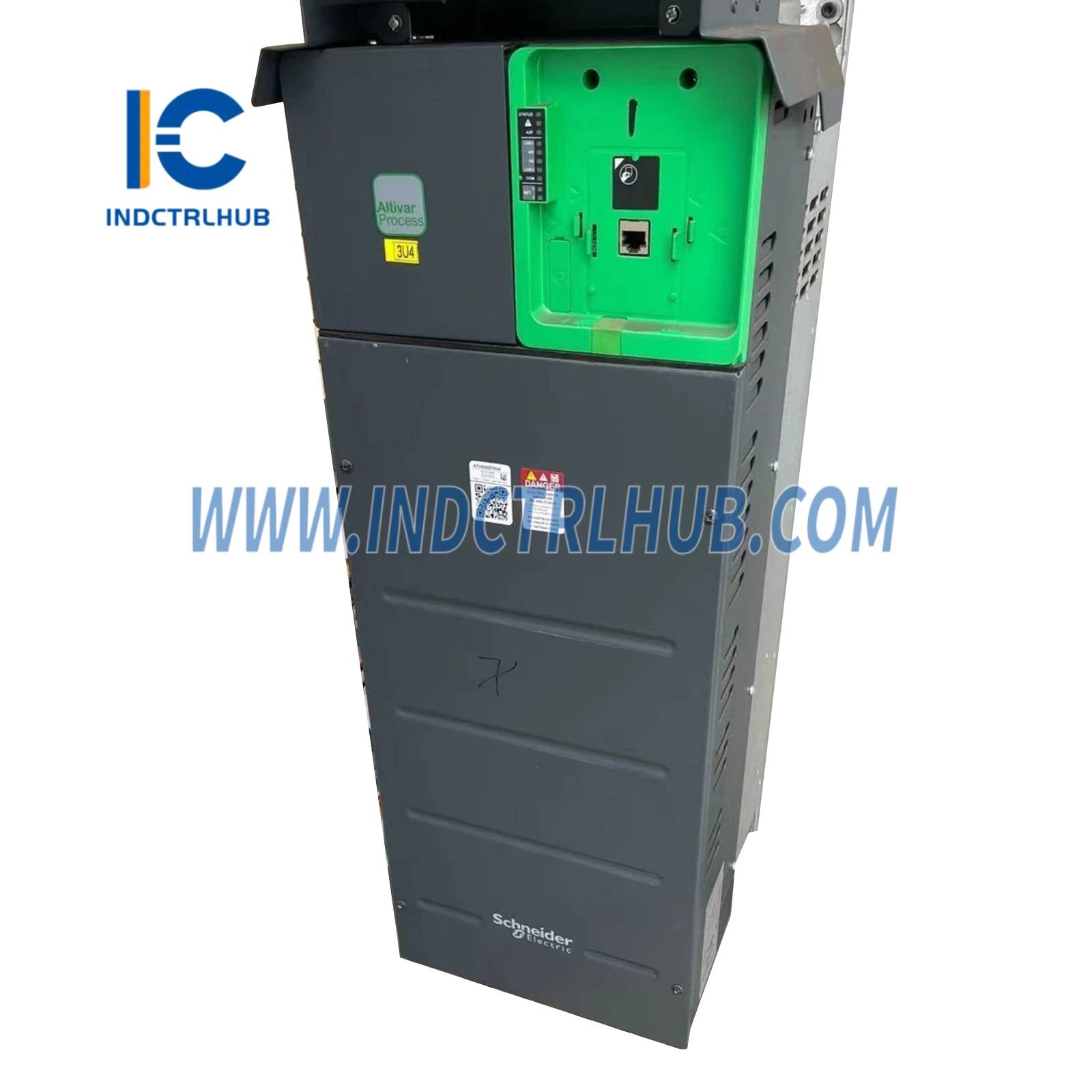

Meniteľná rýchlosť pohonu, 75 kW, 400–480 V, s brzdovou jednotkou, IP21 |
|
Použitie |
Priemyselné procesy, riadenie asynchrónnych a synchronných motorov |
|
Montáž |
Nástenná montáž |
|
Stupeň krytia |
IP21 (UL Typ 1) |
Technické špecifikácie
|
Kategória |
Detaily |
|---|---|
|
Menovité napájacie napätie [Us] |
380…480 V, -15% až +10% |
|
Fázy siete |
3 fázy |
|
Frekvencia |
50…60 Hz |
|
Výkonové hodnotenie |
75 kW (normálna záťaž), 55 kW (ťažká záťaž) |
|
Výstupný prúd |
145 A (normálna záťaž), 106 A (ťažká záťaž) pri 2,5 kHz |
|
Prúd na vedení pri 480 V |
112,7 A (normálna záťaž), 86,9 A (ťažká záťaž) |
|
Zdanlivý výkon |
93,7 kVA (normálna záťaž), 72,2 kVA (ťažká záťaž) |
|
Maximálna výstupná frekvencia |
599 Hz |
|
Prepínacia frekvencia |
Nastaviteľné 1…8 kHz (menovite 2,5 kHz) |
|
Integrovaný brzdový chopper |
Áno |
|
Podporované typy motorov |
Asynchrónny, permanentný magnet, synchronný reluktančný |
|
Zrýchlenie/Spomalenie |
0,01…9999 s nastaviteľné lineárne rampy |
|
Kompensácia sklzu motora |
Nastaviteľné/automatické (nie v PM motorovom zákone) |
|
Ochranné funkcie |
STO, tepelná, nadprúdová, skratová, strata fázy, atď. |
I/O a komunikácia
|
Typ I/O |
Detaily |
|---|---|
|
Digitálne vstupy |
10 (DI1–DI8 programovateľné, DI7/DI8 podporujú pulzy až do 30 kHz, STOA/STOB) |
|
Digitálne výstupy |
2 logické výstupy, konfigurovateľné (až 30 kHz pulzný výstup) |
|
Analógové vstupy |
3 (0–10 V, 0–20 mA / 4–20 mA, 12-bitové rozlíšenie) |
|
Analógové výstupy |
2 (0–10 V alebo 0–20 mA, 10-bitové rozlíšenie) |
|
Výstupy relé |
3 (NO/NC, hodnotené na 3–5 A pri 250 V AC / 30 V DC) |
Komunikačné rozhrania & protokoly
|
Rozhranie/Protokol |
Detaily |
|---|---|
|
Ethernet |
Modbus TCP, EtherNet/IP (RJ45) |
|
Sériový |
Modbus RTU (RS485), až 38,4 kbit/s |
|
Podporované rozširujúce moduly |
Profibus DP, PROFINET, DeviceNet, EtherCAT, CANopen, rozhrania enkodéra |
|
Podpora slotov A/B/C |
Komunikačné, I/O, relé, rozširujúce moduly enkodéra |
|
Maximálna prenosová rýchlosť |
10/100 Mbps (Ethernet), 4,8–38,4 kbps (Modbus sériový) |
|
Rozsah adresovania |
1–247 |
Bezpečnostné funkcie
|
Funkcia |
Dostupné |
|---|---|
|
Bezpečné vypnutie momentu (STO) |
✔ |
|
Bezpečné zastavenie 1 (SS1) |
✔ |
|
Bezpečné ovládanie brzdy (SBC/SBT) |
✔ |
|
Bezpečne obmedzená rýchlosť (SLS) |
✔ |
|
Bezpečné zastavenie prevádzky (SOS) |
✘ |
|
Bezpečná pozícia (SP) |
✘ |
|
Monitor bezpečnej rýchlosti (SSM) |
✘ |
|
Bezpečný smer (SDI) |
✘ |
Fyzikálne vlastnosti
|
Rozmery (Š x V x H) |
290 mm x 922 mm x 325,5 mm |
|---|---|
|
Čistá hmotnosť |
59 kg |
|
Spôsob chladenia |
Prírodné: 174 W / Nútené: 1369 W pri 380 V, 2,5 kHz |
|
Elektrické pripojenia |
Skrutkové svorky (až do 250 kcmil) pre ovládanie, vedenie, motor, DC zbernicu |
Detaily napájania
|
Napájanie |
Detaily |
|---|---|
|
Digitálne vstupy (externé) |
24 VDC (19…30 V), < 1,25 mA |
|
Interné napájanie (Referenčný potenciometer) |
10,5 VDC ±5 %, < 10 mA |
|
Interné napájanie (Digitálne/STO) |
24 VDC (21…27 V), < 200 mA |
