Product Description

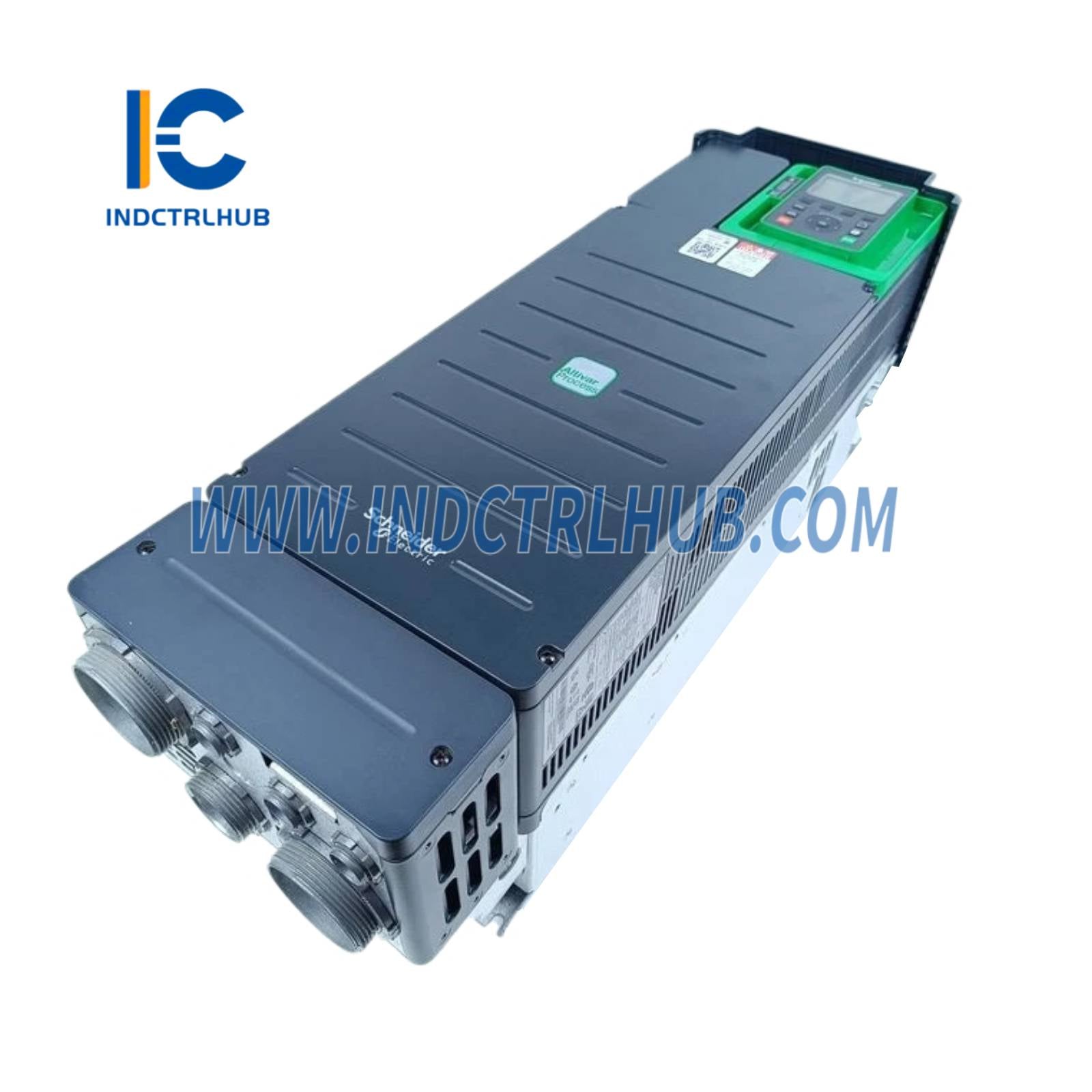

Všeobecné informácie
|
Oblasť |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Číslo modelu |
ATV930D45N4 |
|
Séria |
Altivar Process ATV900 |
|
Popis |
Premenný rýchlostný pohon, 45 kW, 400–480 V, s brzdovou jednotkou, IP21 |
|
Montáž |
Nástenná montáž |
|
Stupeň ochrany |
IP21, UL Typ 1 |
Typ modelu
|
Typ |
Detaily |
|---|---|
|
Typ produktu |
Meniteľná rýchlosť pohonu |
|
Varianta |
Štandardná verzia s brzdovým chopperom |
|
Použitie |
Priemyselný proces |
|
Kompatibilita motora |
Asynchrónne a synchrónne motory |
|
Výkon motora |
45 kW (bežný režim), 37 kW (ťažký režim) |
|
Komunikačné protokoly |
Modbus TCP, Modbus Serial, EtherNet/IP |
|
Voliteľné komunikačné moduly |
Profibus DP V1, PROFINET, DeviceNet, EtherCAT, CANopen, Ethernet Powerlink |
Technické špecifikácie
Elektrické charakteristiky
|
Parameter |
Bežná prevádzka |
Ťažká prevádzka |
|---|---|---|
|

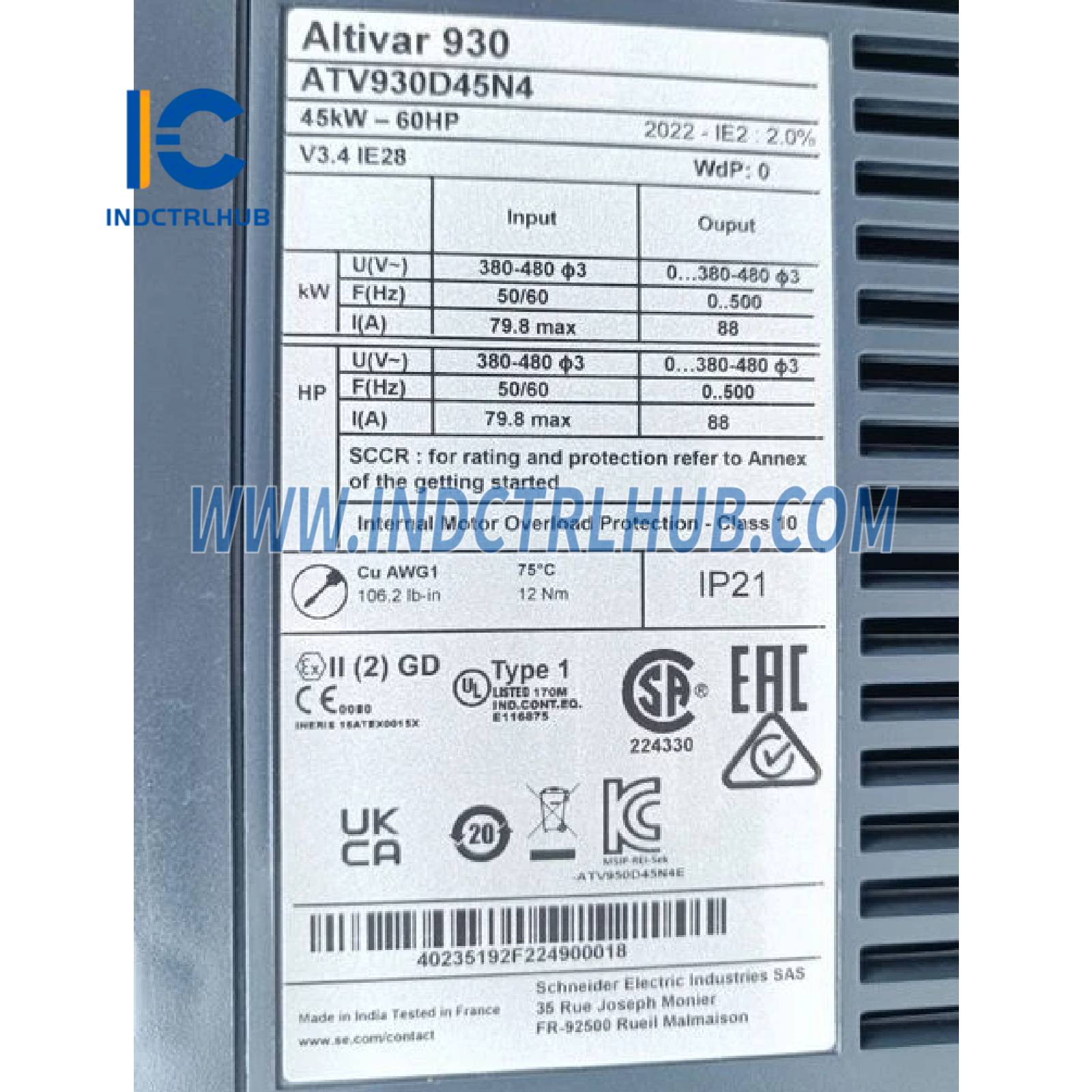

Menovité napätie [Us] |
380–480 V ±15%/+10% |
Rovnaký |
|
Kontinuálny výstupný prúd |
88 A pri 4 kHz |
74.5 A pri 4 kHz |
|
Prúd na vedení (380 V) |
79.8 A |
67.1 A |
|
Prúd na vedení (480 V) |
69.1 A |
59.0 A |
|
Zdanlivý výkon (480 V) |
57.4 kVA |
49.1 kVA |
|
Prechodový prúd (60 s) |
105.6 A |
111,8 A |
Frekvencia a spínanie
|
Frekvenčný rozsah |
0–599 Hz |
|---|---|
|
Spínacia frekvencia |
2–16 kHz nastaviteľné (4–16 kHz s deratáciou) |
|
Menovitá spínacia frekvencia |
4 kHz |
|
Sieťová frekvencia |
50–60 Hz |
Vstup/Výstup (I/O)
|
Typ I/O |
Detaily |
|---|---|
|
Diskrétne vstupy |
10 (DI1–DI8 programovateľné, STOA, STOB) |
|
Diskrétne výstupy |
2 logické výstupy (DQ+, DQ-) |
|
Analógové vstupy |
3 (0–10 V, 0/4–20 mA; 12-bitové rozlíšenie) |
|
Analógové výstupy |
2 (0–10 V, 0–20 mA; 10-bitové rozlíšenie) |
|
Výstupy relé |
3 konfigurovateľné (R1–R3, určené pre rezistívne a induktívne záťaže) |
Možnosti enkodéra a rozšírenia
|
Rozširujúce sloty |
Slot A/B/C: Komunikačné alebo I/O/releové moduly, rozhrania enkodéra |
|---|---|
|
Rozhrania enkodéra |
5/12 V digitálne, analógové, resolver |
Ochrana a bezpečnosť
|
Ochranné funkcie |
Zahrnuté |
|---|---|
|
Tepelná, preťaženie, skrat, strata fázy |
Áno |
|
Brzdový chopper |
Integrované |
|
Safe Torque Off (STO), Safe Stop 1 (SS1), SLS |
Áno |
|
SOS, SP, SS2, SSM, SLP, SDI, Safe Logic |
Nie je zahrnuté |

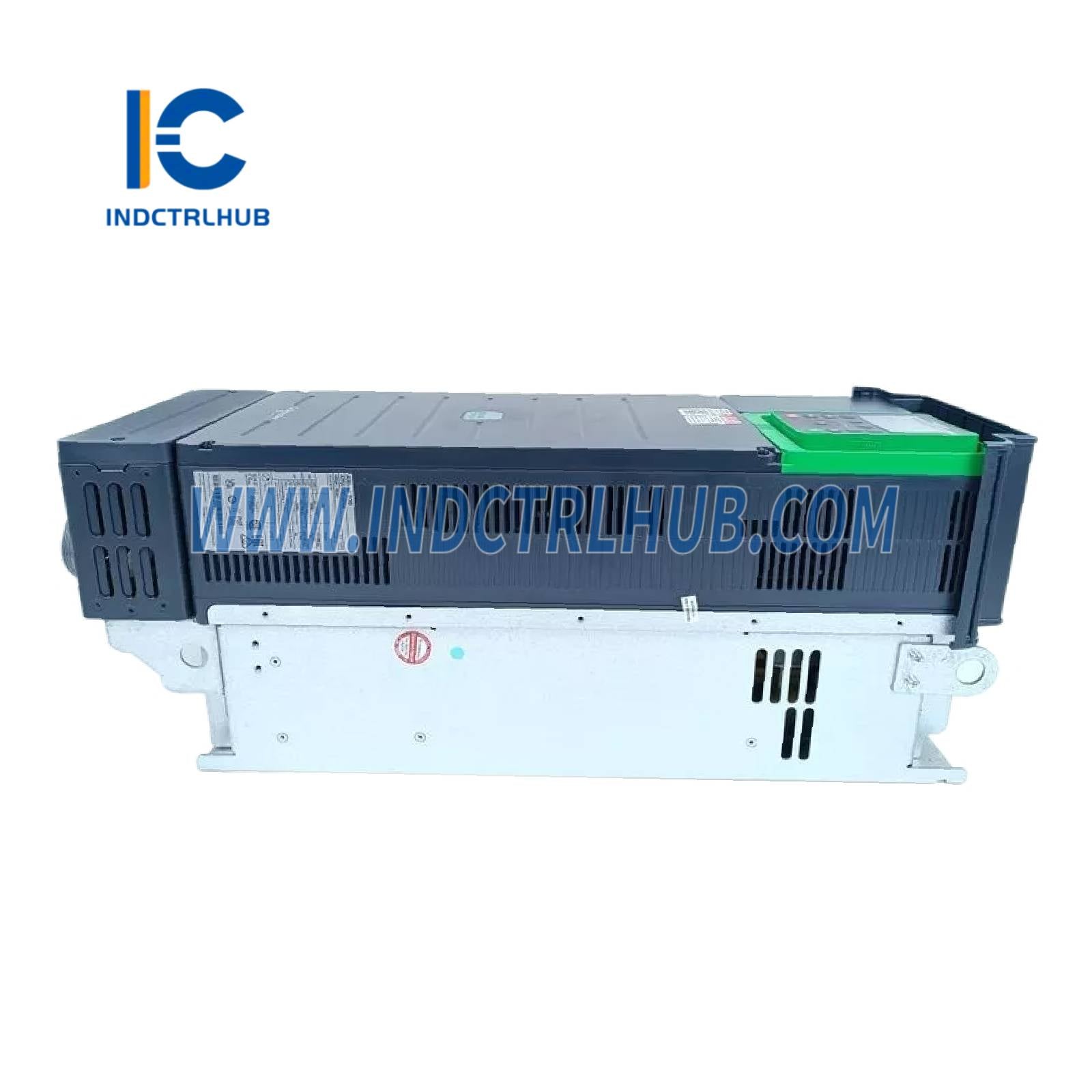

Environmentálne a fyzikálne
|
Parameter |
Hodnota |
|---|---|
|
Typ chladenia |
Prírodné: 121 W; nútené: 943 W pri 380 V |
|
Rozmery (Š x V x H) |
226 x 673 x 274 mm |
|
Čistá hmotnosť |
28,7 kg |
|

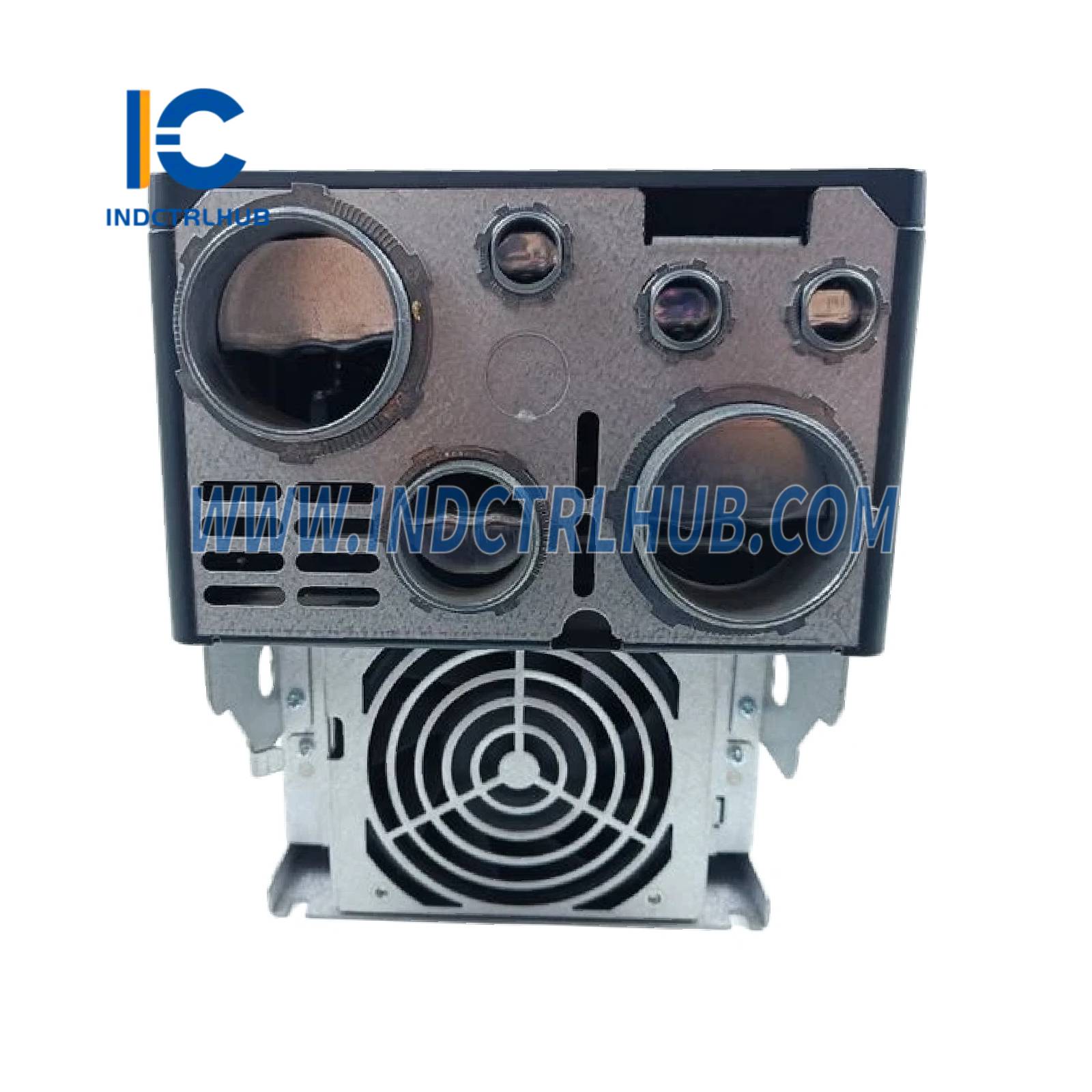

Elektrické pripojenie |
Skrutkové svorky (linka, motor, DC zbernica, riadenie) |
Komunikácia a sieťovanie
|
Rozhranie |
Detaily |
|---|---|
|
Ethernetové/sériové porty |
RJ45 (x2), RS-485 (2-vodičový) |
|
Rýchlosti prenosu |
10/100 Mbps Ethernet; 4,8–38,4 kbps Modbus sériový |
|
Formát Modbus sériového prenosu |
RTU, 8 bitov, nepárna/párna/žiadna parita, 1–247 adries |
|
Prístup Modbus TCP |
Slave |
|
Režim výmeny |
Polovičný/Plný duplex, automatické vyjednávanie |
Napájanie
|
Typ |
Detaily |
|---|---|
|
Externé napájanie digitálneho vstupu |
24 V DC (19–30 V), <1,25 mA, chránené |
|
Interné napájanie potenciometra |
10,5 V DC ±5 %, <10 mA, chránené |
|
Interné digitálne/STO napájanie |
24 V DC (21–27 V), <200 mA, chránené |

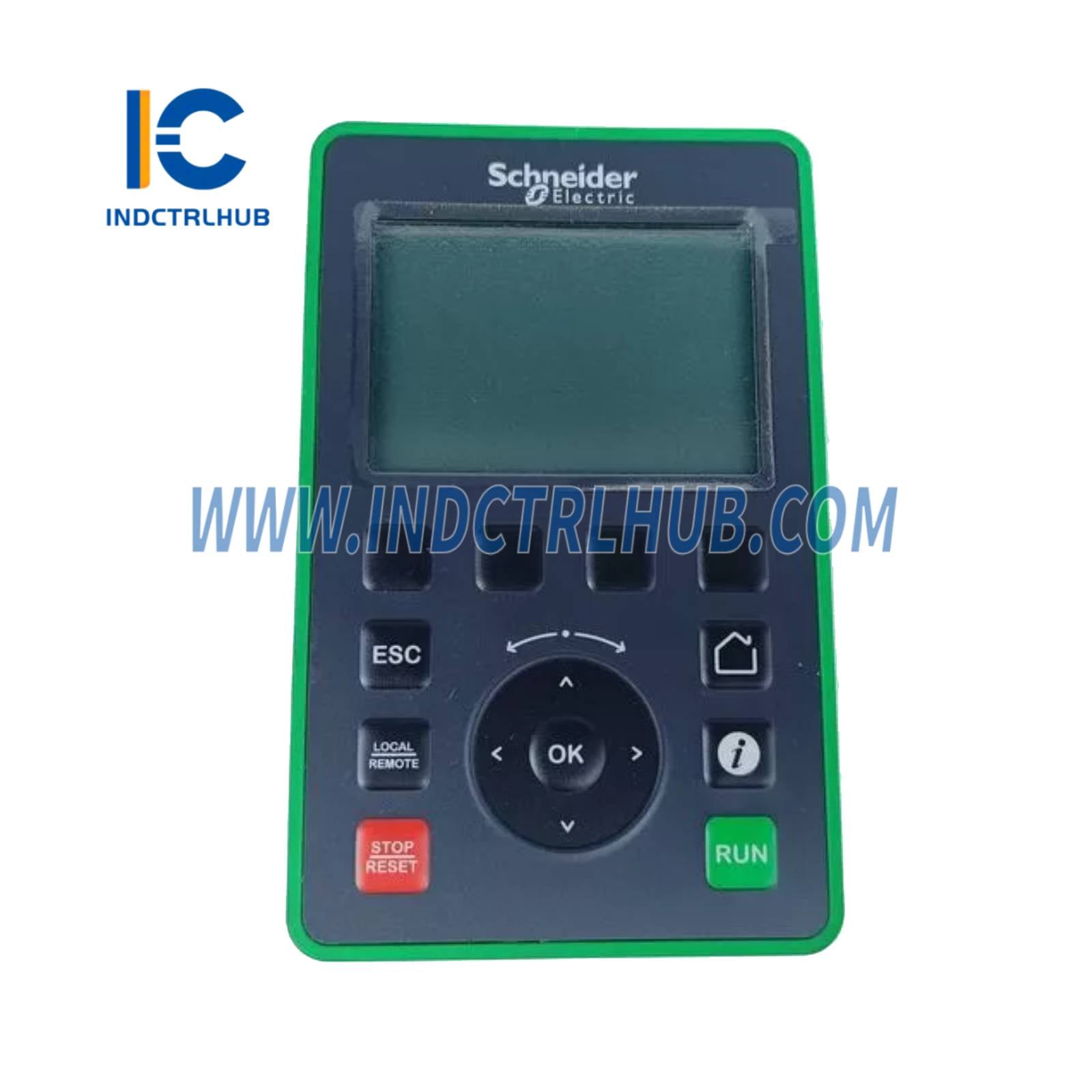

Indikátory a diagnostika
|
Indikátory |
Funkcia |
|---|---|
|
3x LED |
Lokálna diagnostika |
|
5x dvojfarebná LED |
Stav zabudovanej komunikácie |
|
2x dvojfarebná LED |
Stav komunikačného modulu |
|
1x červená LED |
Prítomnosť napätia |
