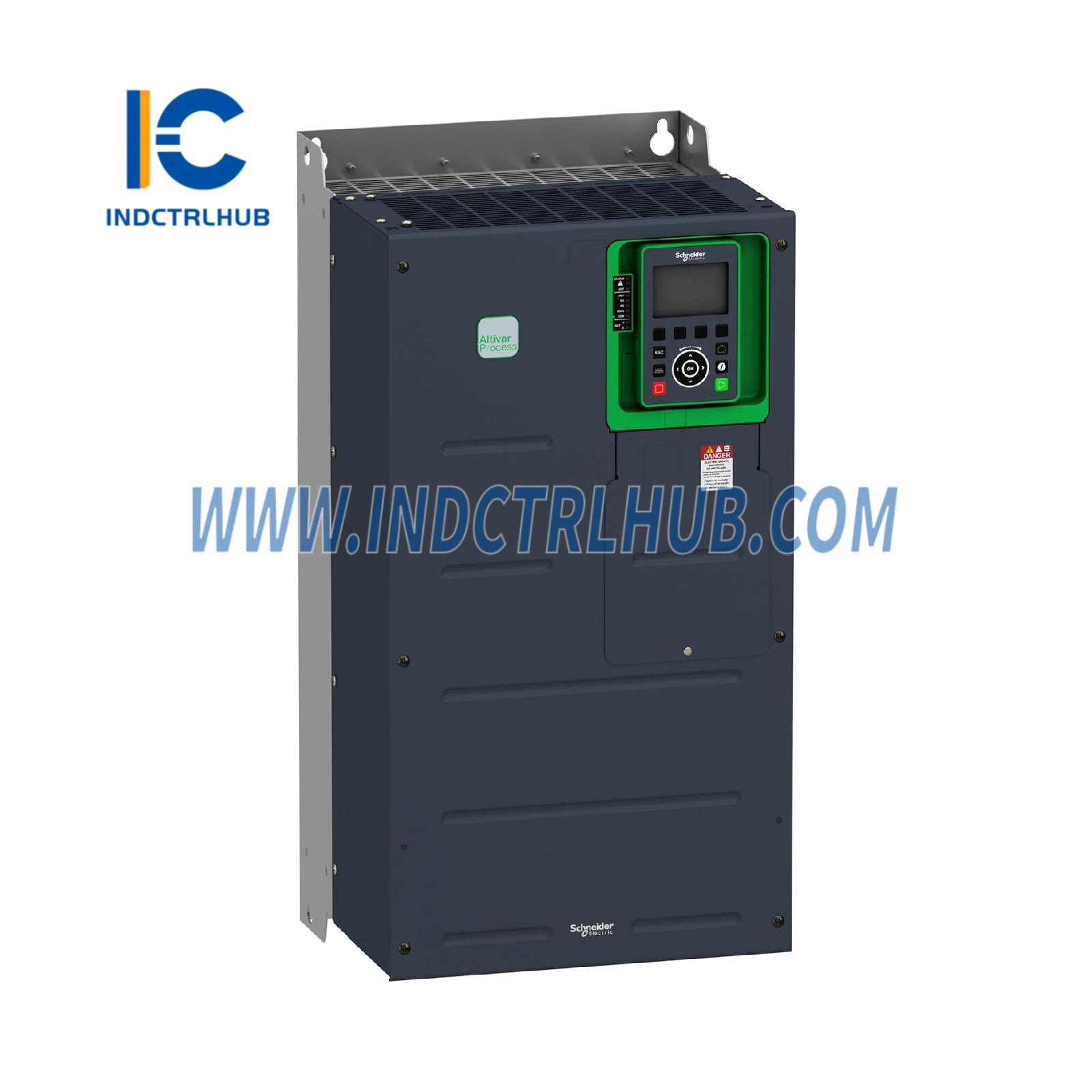

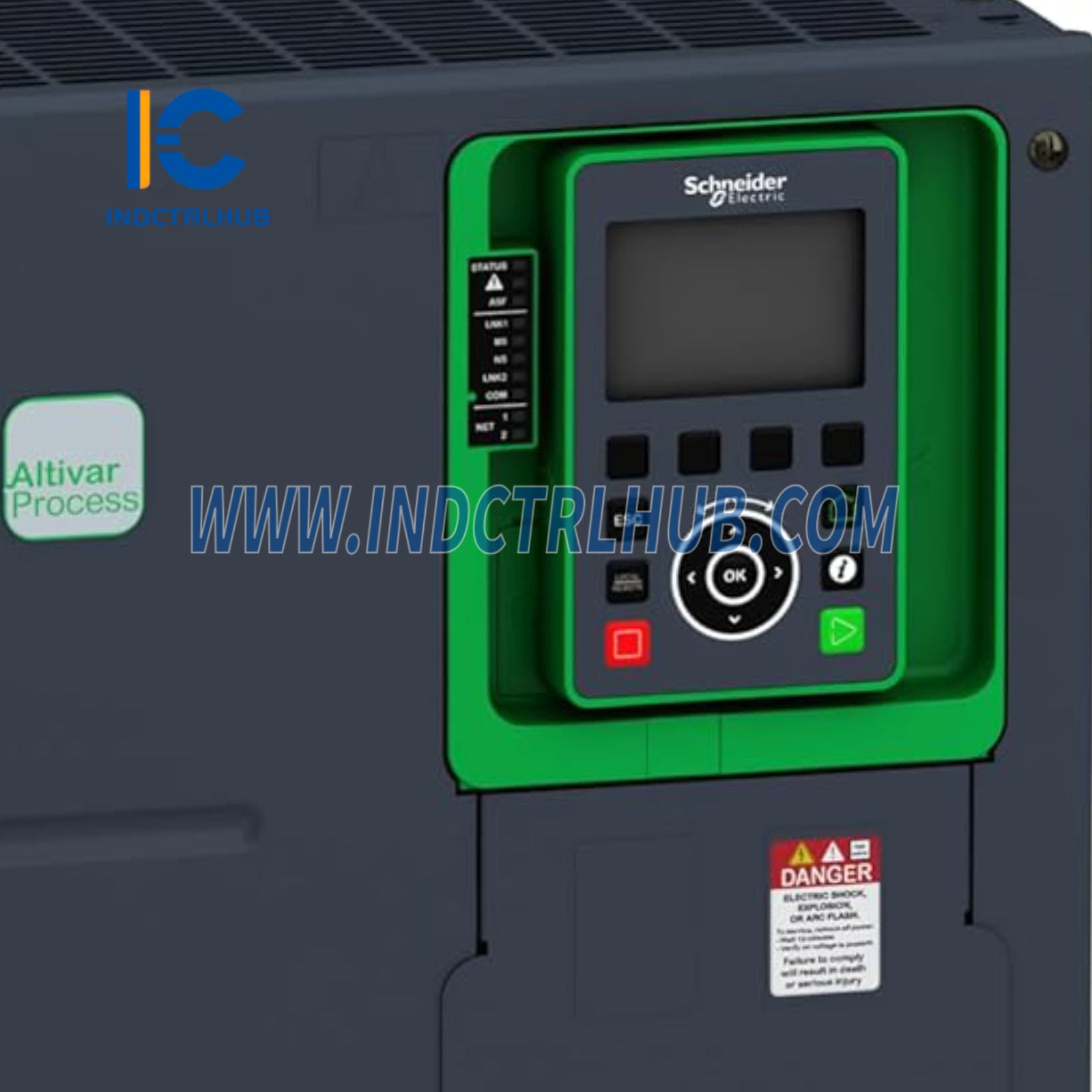

Schneider ATV930D37Y6 meniteľný rýchlostný pohon - ATV930

Výrobca

Schneider Electric

Model/Číslo dielu

ATV930D37Y6

Popis produktu

Meniteľný rýchlostný pohon - ATV930 - 37kW - 400/480V - s brzdovou jednotkou - IP21

Produktová rada

Altivar Process ATV900

Použitie

Priemyselné riadenie procesov pre asynchrónne a synchronné motory

Spôsob montáže

Nástenná montáž

Stupeň krytia

IP21 (UL Typ 1)

EMC filter

Integrované s možnosťou EMC dosky

Menovitý výkon motora

37.0 kW

30.0 kW

Kontinuálny výstupný prúd

74,5 A

61,5 A

Prúd na línii pri 380 V

66,2 A

54,8 A

Prúd na vedení pri 480 V

57,3 A

48,3 A

Zdanlivý výkon pri 480 V

47,6 kVA

40,2 kVA

Maximálny prechodný prúd (60 s)

89,4 A

92,3 A

Základný prúd zaťaženia

74,5 A

61,5 A

Maximálne výstupné napätie

480 V

Menovité napájacie napätie

380–480 V ±15%

Sieťová frekvencia

50–60 Hz

Predpokladaný prúd skratového prúdu na linke

50 kA

Maximálny vstupný prúd

66,2 A

Typy motorov

Asynchrónne, s permanentným magnetom, synchronná reluctancia

Výstupná frekvencia

Až do 599 Hz

Prepínacia frekvencia

2–16 kHz nastaviteľné (zníženie výkonu nad 4 kHz)

Riadenie krútiaceho momentu

Premenné, optimalizované, režimy konštantného krútiaceho momentu

Kompensácia sklzu motora

Nastaviteľné, automatické alebo potlačiteľné (nie v PM motorovom režime)

Brzdenie do zastavenia

DC injekcia

Brzdová jednotka

Integrovaný

Prevádzka v 4 kvadrantoch

Podporované

Čas zrýchlenia/spomalenia

0,01–9999 s samostatne nastaviteľné

Diskrétne vstupy

10 (DI1–DI8: 24 V DC, DI7/DI8 ako pulzný vstup až do 30 kHz)

Diskrétne výstupy

2 (až do 30 V DC, 100 mA alebo 20 mA ako pulzný výstup)

Analógové vstupy

3 (0–10 V, 0–20 mA, 12-bitové rozlíšenie)

Analógové výstupy

2 (0–10 V alebo 0–20 mA, 10-bitové rozlíšenie)

Výstupy relé

3 (R1, R2, R3 s NO/NC kontaktmi, až do 5 A)

Komunikačné porty

2 RJ45 Ethernet (Modbus TCP, Ethernet/IP), RS-485 sériový (Modbus)

Protokoly

Modbus TCP, Modbus sériový, EtherNet/IP, voliteľný Profibus, PROFINET

Možnosti slotu

Rozhrania enkodéra, CANopen, DeviceNet, rozšírenia I/O a relé

STO (Bezpečné vypnutie momentu)

✔

SS1 (Bezpečné zastavenie 1)

✔

SLS, SBC/SBT

✔

SOS, SP, SS2, SLP, SDI

✖

Ochrany pohonu

Preťaženie, prehriatie, strata fázy, skrat, prekročenie rýchlosti, podnapätie, atď.

Ochrany motora

Tepelná, prerušenie fázy, bezpečné vypnutie momentu

Šírka x Výška x Hĺbka

226 mm × 673 mm × 271 mm

Čistá hmotnosť

28,2 kg

Spôsob chladenia

Prírodné (106 W) / nútená konvekcia (796 W)

Elektrické pripojenie

Skrutkové svorky: 0,5–50 mm² (závisí od prierezu)

Napájanie digitálneho vstupu

24 V DC (19–30 V), <1.25 mA, chránené

Interné napájanie potenciometra

10,5 V DC ±5 %, <10 mA

Digitálny vstup & napájanie STO

24 V DC (21–27 V), <200 mA, chránené

Miesto lokálneho signalizačného LED

3 diagnostické, 5 vstavaných kom., 2 komunikačné moduly, 1 napájanie
