Product Description

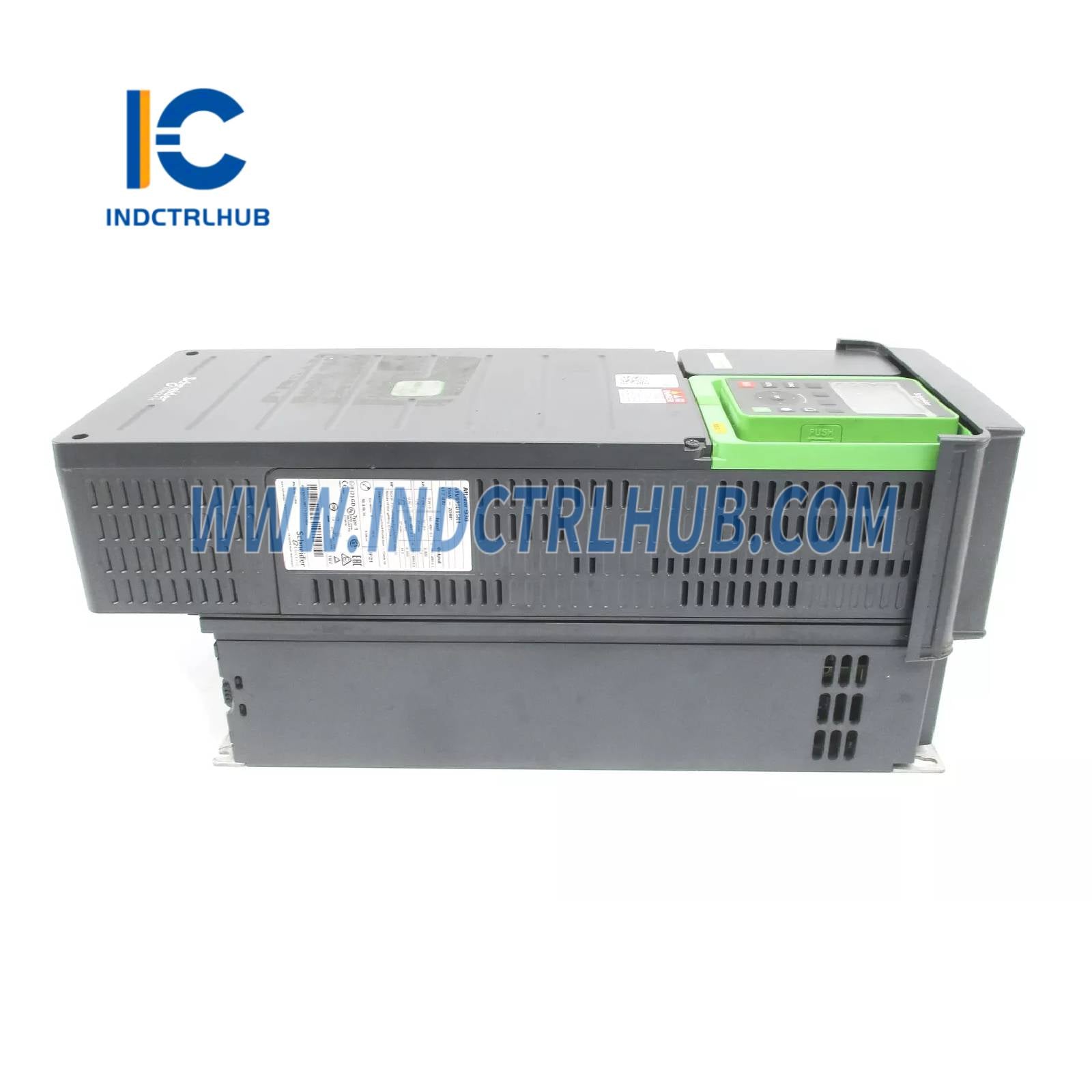

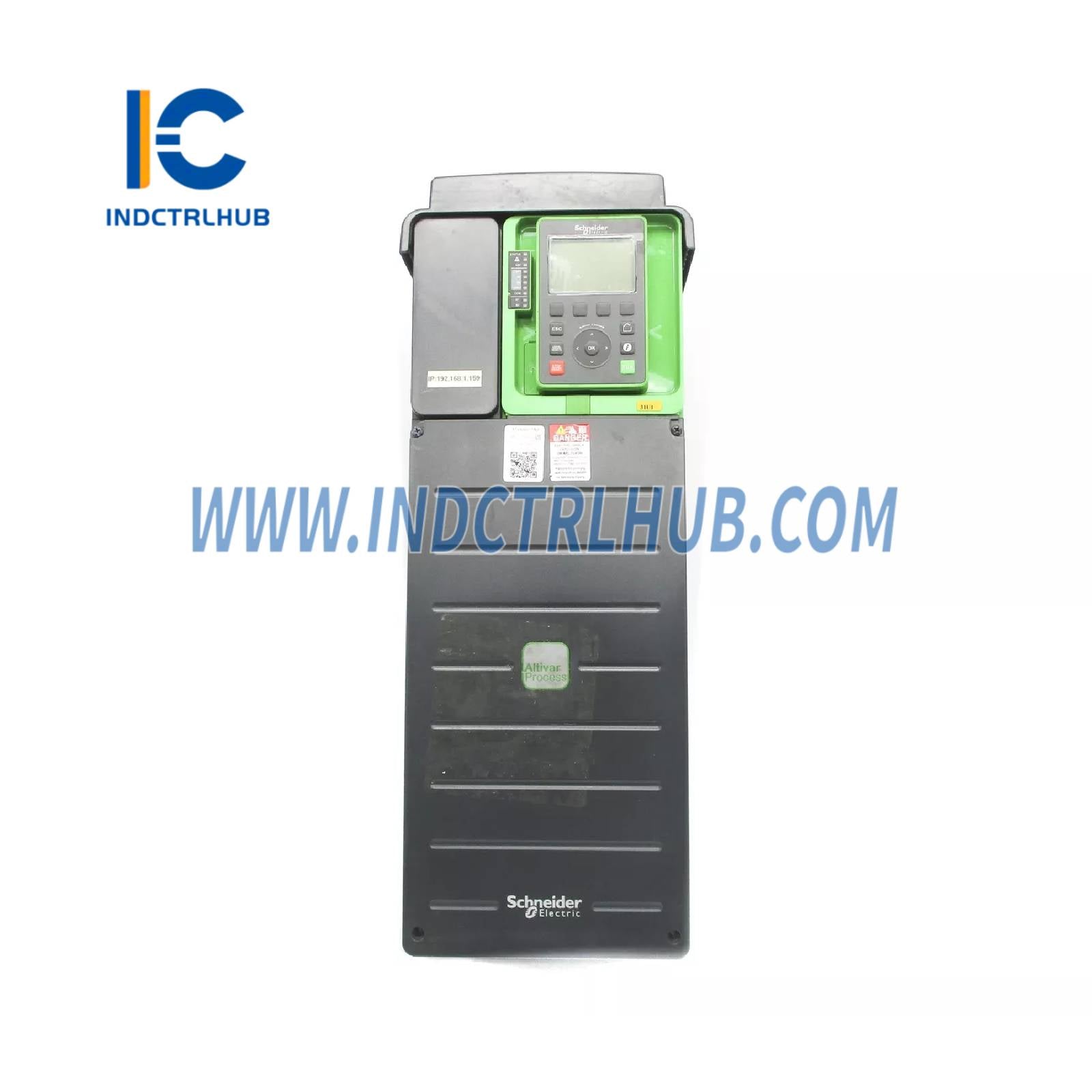

Všeobecné informácie
|
Parameter |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
ATV930D15N4 |
|
Typ produktu |
Meniteľná rýchlosť pohonu |
|
Séria/Rozsah |
Altivar Process ATV900 |
|
Použitie |
Priemyselné procesy, asynchrónne/synchronné motory |
|
Varianta |
S integrovaným brzdovým chopperom |
|
Montáž |
Nástenný držiak |
|
IP hodnotenie |
IP21 / UL Typ 1 |

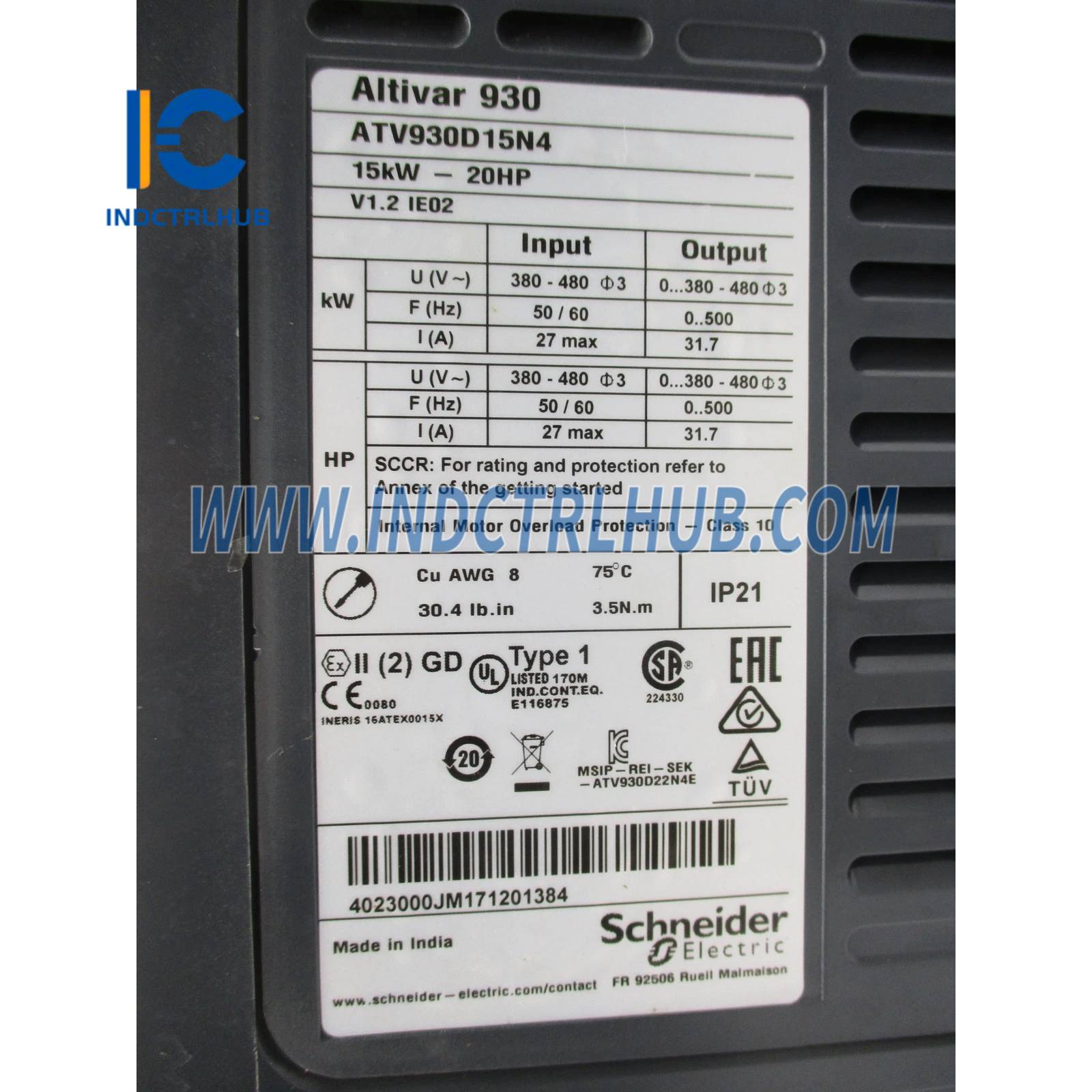

Elektrické špecifikácie
|
Parameter |
Bežné zaťaženie |
Ťažké zaťaženie |
|---|---|---|
|
Menovitý výkon |
15 kW |
11 kW |
|
Sieťové napätie |
380–480 V ±10 % |
Rovnaké |
|
Kontinuálny výstupný prúd |
31,7 A pri 4 kHz |
23,5 A pri 4 kHz |
|
Prúd na vedení pri 380 V |
27,0 A |
20,6 A |
|
Prúd na vedení pri 480 V |
23,3 A |
18,1 A |
|
Zdanlivý výkon pri 480 V |
19,4 kVA |
15 kVA |
|
Prechodový prúd (60 s) |
38 A |
35,3 A |
|
Prepínacia frekvencia (nastaviteľná) |
2–16 kHz |
Rovnaké |
|
Menovitá prepínacia frekvencia |
4 kHz |
Rovnaké |
|
Maximálne výstupné napätie |
480 V |
Rovnaké |
|
Sieťová frekvencia |
50/60 Hz |
Rovnaké |
|
Maximálny vstupný prúd |
27,0 A |
Rovnaké |
Ovládanie a rozhrania
|
Parameter |
Detaily |
|---|---|
|
Komunikačné protokoly |
Modbus sériové, Modbus TCP, EtherNet/IP |
|
Komunikačné porty |
2x RJ45 Ethernet, 1x RJ45 Modbus sériové |
|
Typy rozhraní |
Ethernet, 2-vodičové RS485 |
|
Rozširujúce sloty |
A, B, C – pre komunikáciu/kódovač/I/O moduly |
|
Diskrétne vstupy |
10 celkovo (8 DI + 2 STO), programovateľné |
|
Diskrétne výstupy |
2 logické výstupy, pulzné alebo štandardné |
|
Analógové vstupy |
3 (0–10 V alebo 0(4)–20 mA, 12-bitové rozlíšenie) |
|
Analógové výstupy |
2 (0–10 V alebo 0–20 mA, 10-bitové rozlíšenie) |
|
Reléové výstupy |
3 (R1, R2, R3 – konfigurovateľné, NO/NC, porucha/sekvencovanie) |
Funkcie riadenia motora
|
Parameter |
Detaily |
|---|---|
|
Typy motorov |
Asynchrónny, Trvalý magnet, Synchronný reluctančný |
|
Ovládacie profily |
Premenný krútiaci moment, Konštantný krútiaci moment, Optimalizovaný krútiaci moment |
|
Maximálna výstupná frekvencia |
599 Hz |
|
Kompensácia sklzu motora |
Nastaviteľné, nie je dostupné pre PM motory |
|
Prevádzka v 4 kvadrantoch |
Áno |
|
Brzdenie |
Integrované DC vstrekovanie brzdenia |
Ochranné funkcie
|
Typ |
Obsahuje |
|---|---|
|
Ochrana pohonu |
Preťaženie, skrat, prehriatie, strata fázy, prepätie na DC zbernici, podpätie |
|
Ochrana motora |
Prerušenie fázy, tepelná ochrana, bezpečné vypnutie krútiaceho momentu |
|
Bezpečnostné funkcie |
STO, SS1, SLS, SBC/SBT |
|
Nepodporované bezpečnostné funkcie |
SOS, SP, SSM, SS2, SLP, SDI, programovateľná bezpečnostná logika |

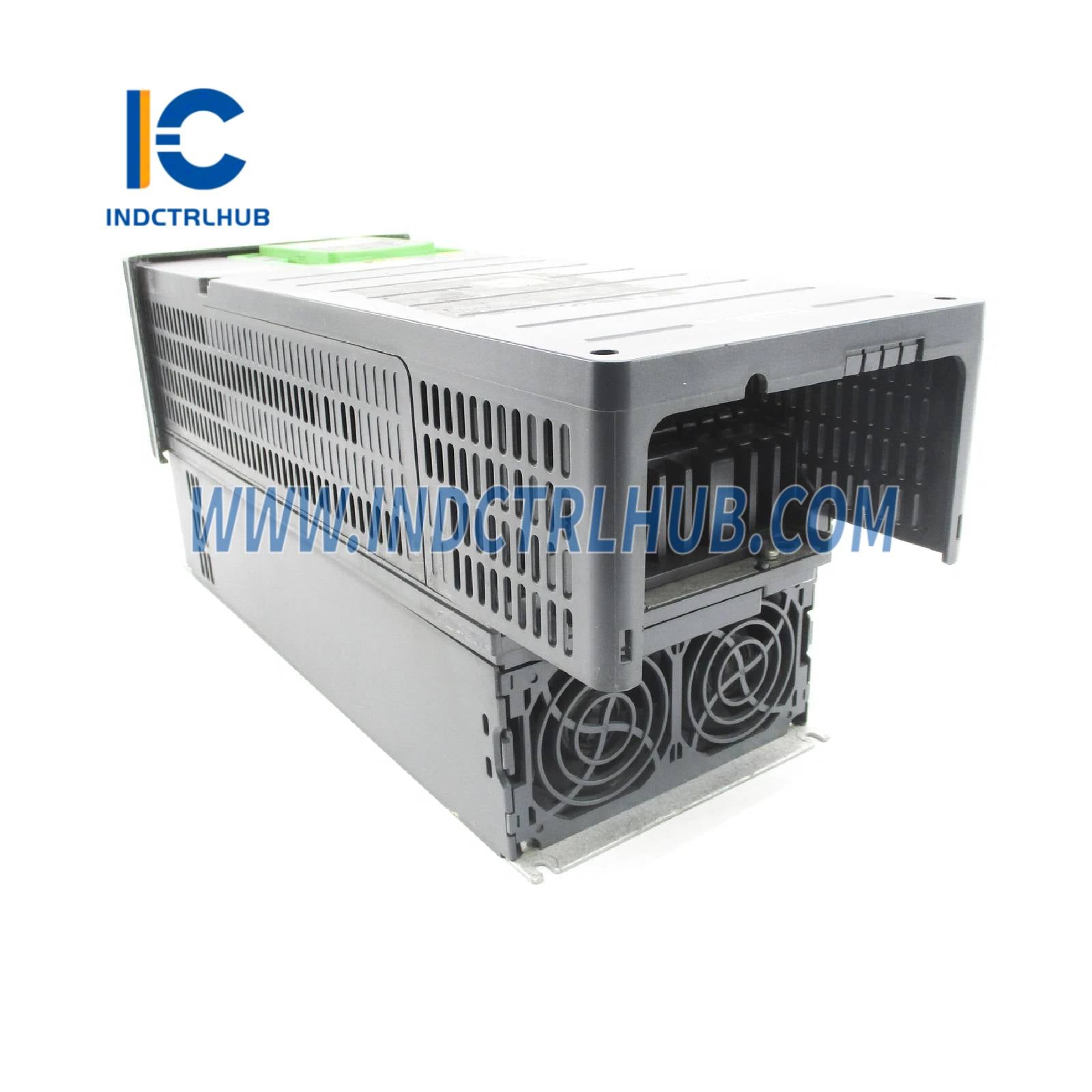

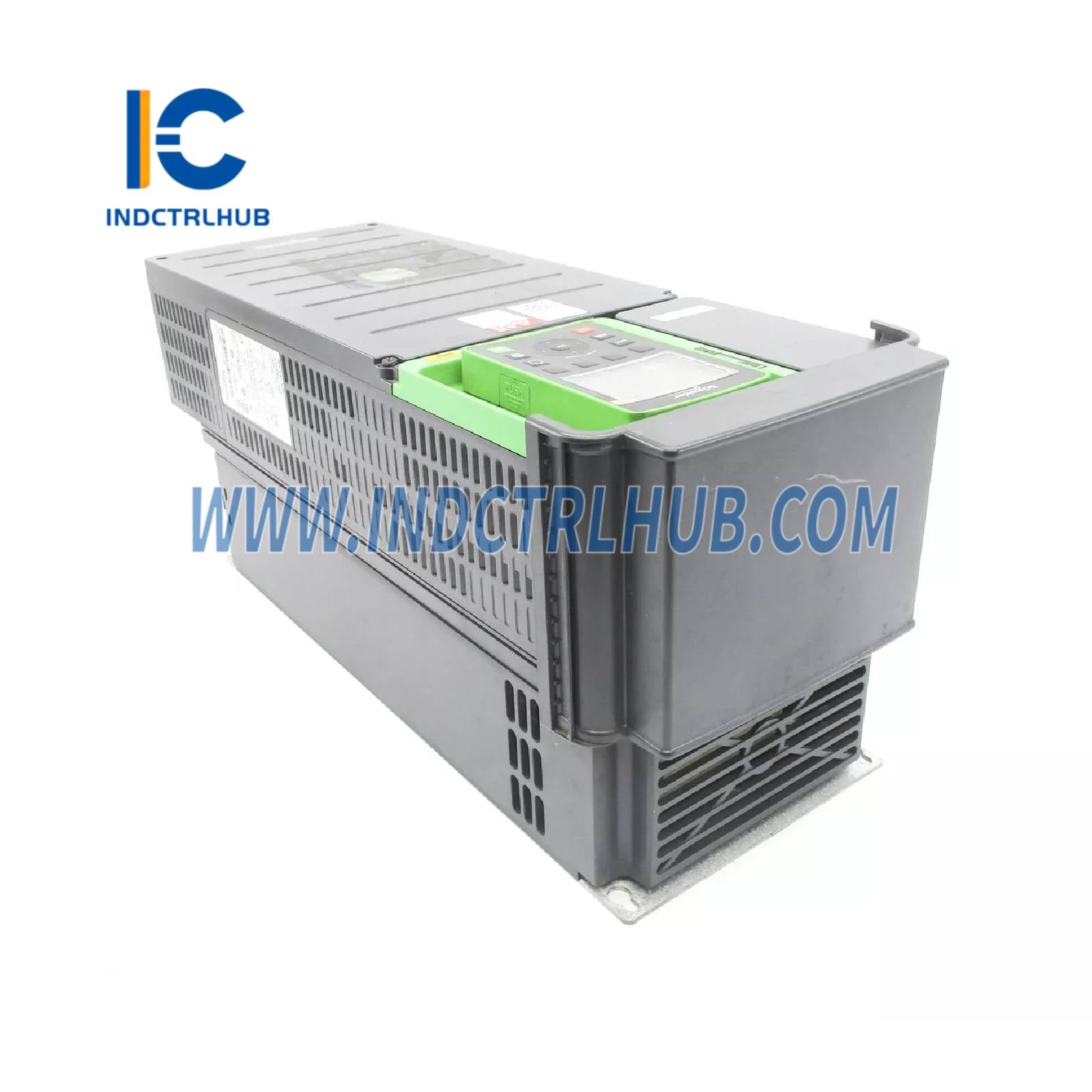

Fyzikálne špecifikácie
|
Parameter |
Detaily |
|---|---|
|
Šírka x Výška x Hĺbka |
211 x 545,9 x 235 mm |
|
Čistá hmotnosť |
13,6 kg |
|
Chladenie |
Prírodné chladenie: 59 W / Nútené chladenie: 366 W |
|
Elektrické pripojenia |
Skrutkové svorky (AWG 20–6) |
|
Lokálne signalizovanie |
3 diagnostické LED, 8 komunikačných LED |
Napájanie a vstupy
|
Parameter |
Detaily |
|---|---|
|
Externé napájanie DI |
24 V DC (19–30 V), <1,25 mA |
|
Interné napájanie potenciometra |
10,5 V DC ±5 %, <10 mA |
|
Interné napájanie DI a STO |
24 V DC (21–27 V), <200 mA |
