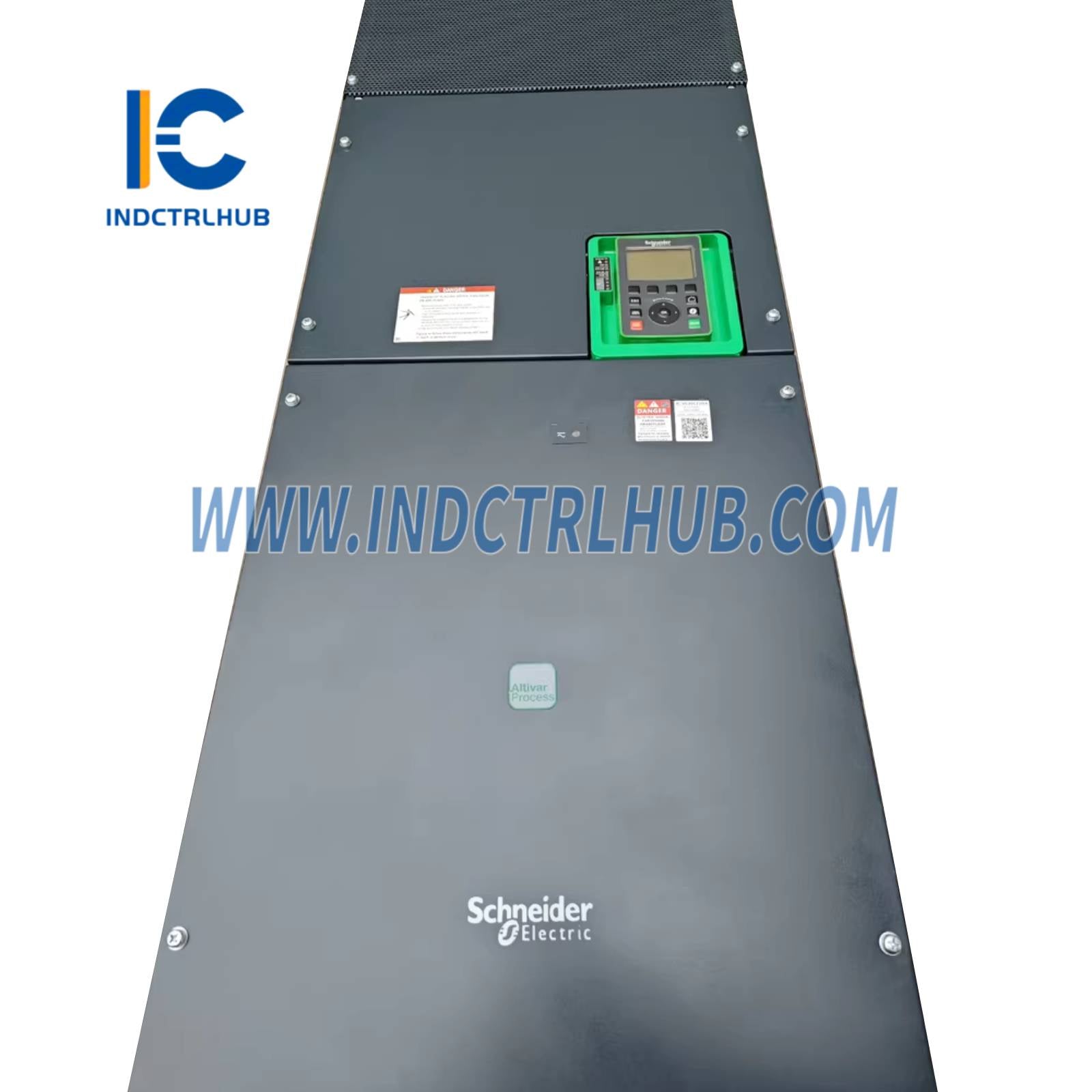

Schneider ATV930C22N4 meniteľný rýchlostný pohon, Altivar Process
Schneider ATV930C22N4 meniteľný rýchlostný pohon, Altivar Process
Manufacturer: Schneider
Product No.: ATV930C22N4
Condition:1000 skladom

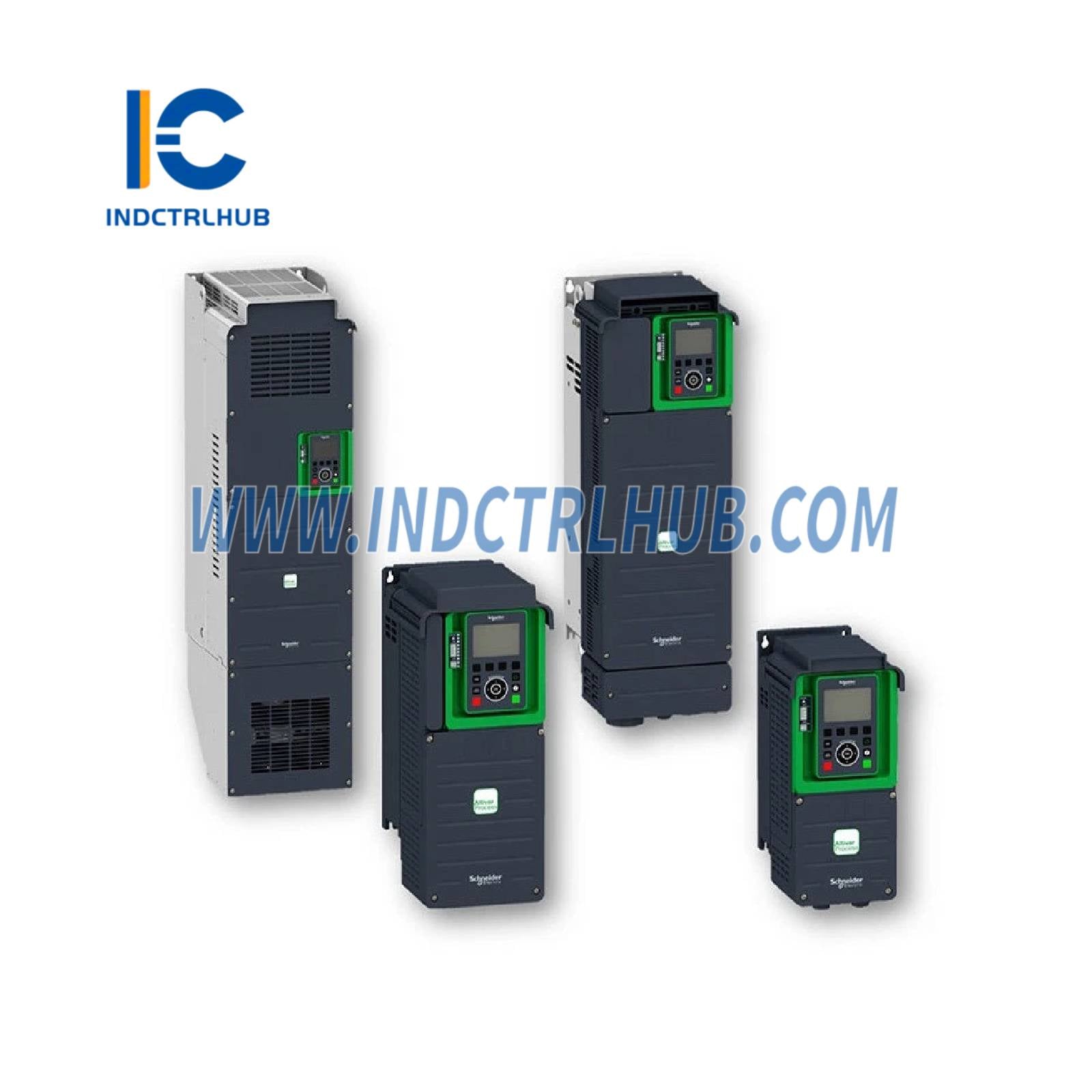

Product Type: Variabilný rýchlostný pohon, Altivar Process ATV900
Product Origin: USA
Payment: T/T, Western Union
Weight: 183000g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
ATV930C22N4 |
|
Popis |
Meniteľný rýchlostný pohon, Altivar Process ATV900, ATV930, 220 kW, 400/480 V, s brzdovou jednotkou, IP00 |
|
Séria |
Altivar Process ATV900 |
|
Použitie |
Priemyselné |
|
Typy motorov |
Asynchrónne a synchrónne motory |
|
Montáž |
Nástenná montáž |
|
Stupeň ochrany |
IP00 (pohon), UL Typ 1 (skriňa) |
_
_

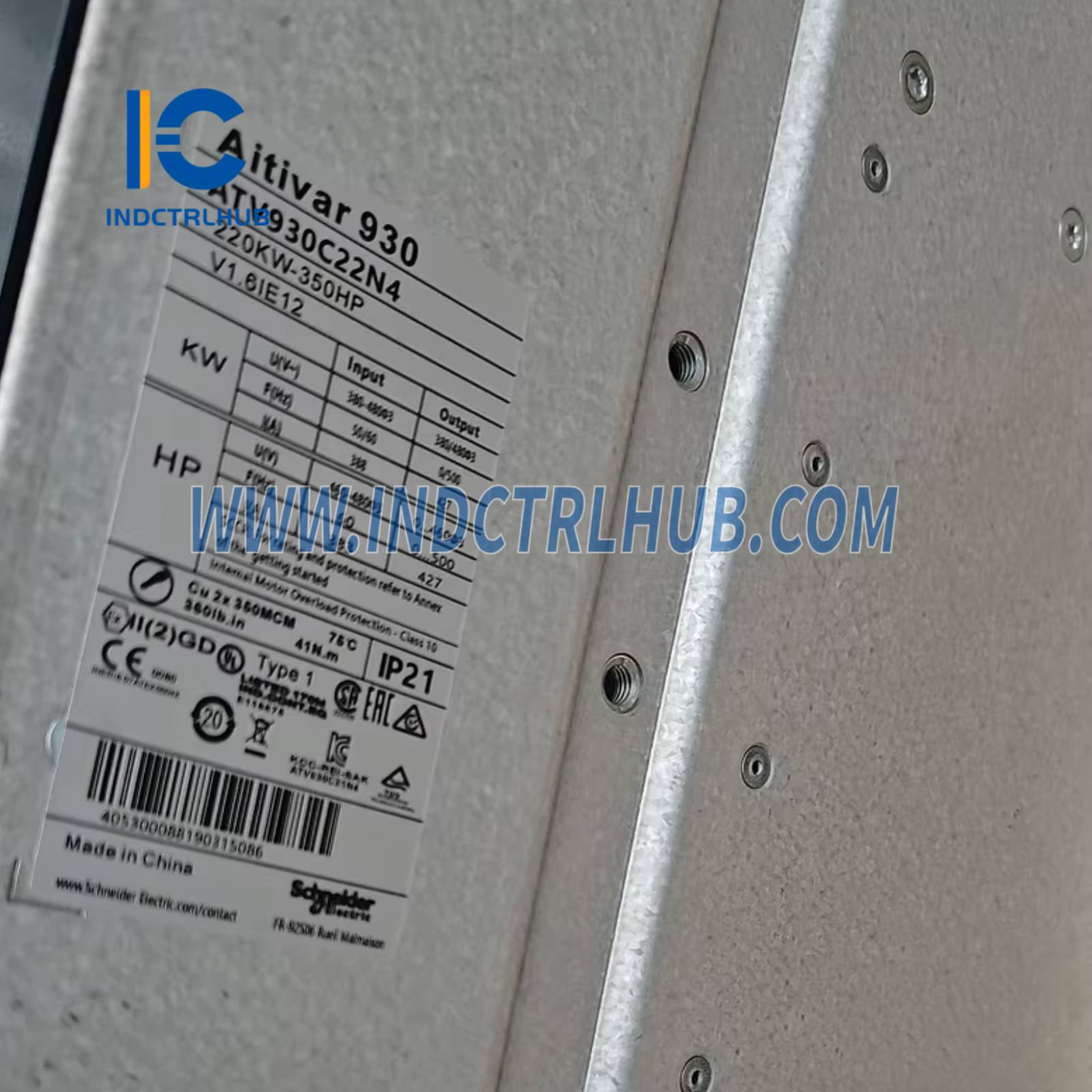

Elektrické špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Menovité napájacie napätie [Us] |
380_480 V -15%/+10% |
|
Frekvencia |
50_60 Hz |
|
Vstupný prúd (maximálny) |
397 A |
|
Výstupné napätie (maximálne) |
480 V |
|
Výstupný prúd (kontinuálny) |
302 A (HD), 427 A (ND) pri 2,5 kHz |
|
Výkon motora |
220 kW (ND), 160 kW (HD) |
|
Zdanlivý výkon |
247 kVA (ND), 187 kVA (HD) |
|
Spínacia frekvencia |
1_8 kHz nastaviteľné, 2,5 kHz nominálne |
|
Maximálna výstupná frekvencia |
599 Hz |
|
Brzdná jednotka |
Integrovaný |
|
EMC filter |
Integrovaný |
|
Prúd na linke |
397 A pri 380 V (ND), 296 A pri 380 V (HD) |
|
Výkonové straty |
5030 W (nútená konvekcia), 451 W (prirodzená konvekcia) |
|
Ochrana proti preťaženiu |
Áno, viacero úrovní |
_
_
Možnosti riadenia motora
|
Funkcia |
Podporované režimy |
|---|---|
|
Riadenie asynchrónneho motora |
Konštantný krútiaci moment, variabilný krútiaci moment, optimalizovaný krútiaci moment |
|
Riadenie synchronného motora |
Trvalý magnet, synchronná reluctancia |
|
Korekcia sklzu motora |
Nastaviteľné, automatické |
|
Prevádzka v 4 kvadrantoch |
Áno |
|
Brzdenie do zastavenia |
DC vstrekovanie |
_
_
Špecifikácie vstupu/výstupu
|
Typ |
Počet |
Popis |
|---|---|---|
|
Diskrétne vstupy |
10 |
DI1__I8: 24 V DC, 3,5 kΩ; DI7 & DI8 podporujú pulzný vstup až do 30 kHz |
|
Diskrétne výstupy |
2 |
Logický výstup, až 30 V DC, 100 mA (pulzný výstupný režim: 20 mA) |
|
Analógové vstupy |
3 |
Konfigurovateľné 0_10 V (30 kΩ) alebo 0(4)_20 mA (250 Ω), 12-bitové rozlíšenie |
|
Analógové výstupy |
2 |
Konfigurovateľné 0_10 V (470 Ω) alebo 0_20 mA (500 Ω), 10-bitové rozlíšenie |
|
Výstupy relé |
3 |
R1: NO/NC; R2, R3: NO; životnosť až 1 milión cyklov |
|
Maximálny prepínací prúd |
R1: 3 A (rezistívny), 2 A (induktívny); R2/R3: 5 A (rezistívny), 2 A (induktívny) |
_
_
Komunikácia a rozhranie
|
Funkcia |
Popis |
|---|---|
|
Podporované protokoly |
Modbus sériový, Modbus TCP, EtherNet/IP |
|
Porty |
2 RJ45 (Ethernet), 1 RJ45 (RS485) |
|
Prenosové rýchlosti |
Ethernet: 10/100 Mbps; Modbus: 4,8 až 38,4 kbps |
|
Formát dát |
8-bitové, konfigurovateľná parita (nepárna/párna/žiadna) |
|
Adresovanie |
1_247 |
|
Rozširujúce sloty |
3 (sloty A, B, C) pre voliteľné komunikačné a I/O moduly |
_
_
Bezpečnosť a ochrana
|
Funkcia |
Stav |
|---|---|
|
Bezpečné vypnutie krútiaceho momentu (STO) |
_ |
|
Bezpečné zastavenie 1 (SS1) |
_ |
|
Bezpečne obmedzená rýchlosť (SLS) |
_ |
|
Bezpečné prevádzkové zastavenie (SOS) |
_ |
|
Bezpečná poloha (SP) |
_ |
|
Bezpečné zastavenie 2 (SS2) |
_ |
|
Bezpečný smer (SDI) |
_ |
|
Bezpečné ovládanie brzdy (SBC/SBT) |
_ |
|
Iné ochrany |
Tepelná ochrana motora/pohonu, strata fázy, prepätie/podpätie, skrat, prekročenie rýchlosti |
_
_
Fyzikálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Rozmery (Š x V x H) |
440 _ 1195 _ 380 mm |
|
Čistá hmotnosť |
172 kg |
|

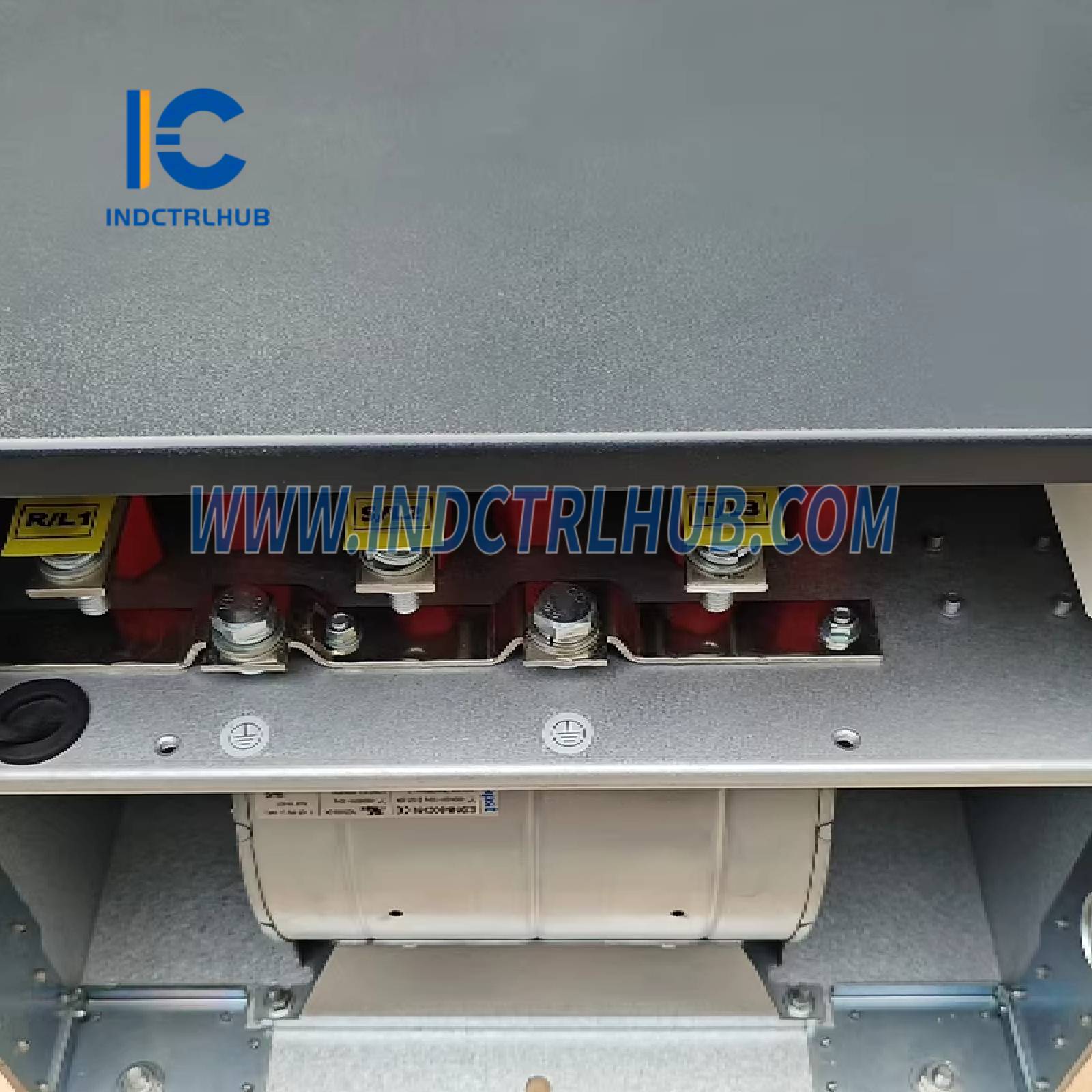

Elektrické pripojenia |
Ovládanie: 0,5_1,5 mm²; Výkon: 2_150 mm² / 2_350 kcmil |
_
_
Napájanie
|
Zdroj |
Napätie / Prúd |
Poznámky |
|---|---|---|
|
Digitálne vstupy (Ext.) |
24 V DC (19_30 V), <1,25 mA |
Chránené proti preťaženiu/skratom |
|
Referenčný potenciometer |
10,5 V DC ±5%, <10 mA |
Interné napájanie |
|
Digitálne vstupy + STO |
24 V DC (21_27 V), <200 mA |
Interné napájanie, chránené |
_
