Product Description
Všeobecné informácie
|
Oblasť |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |

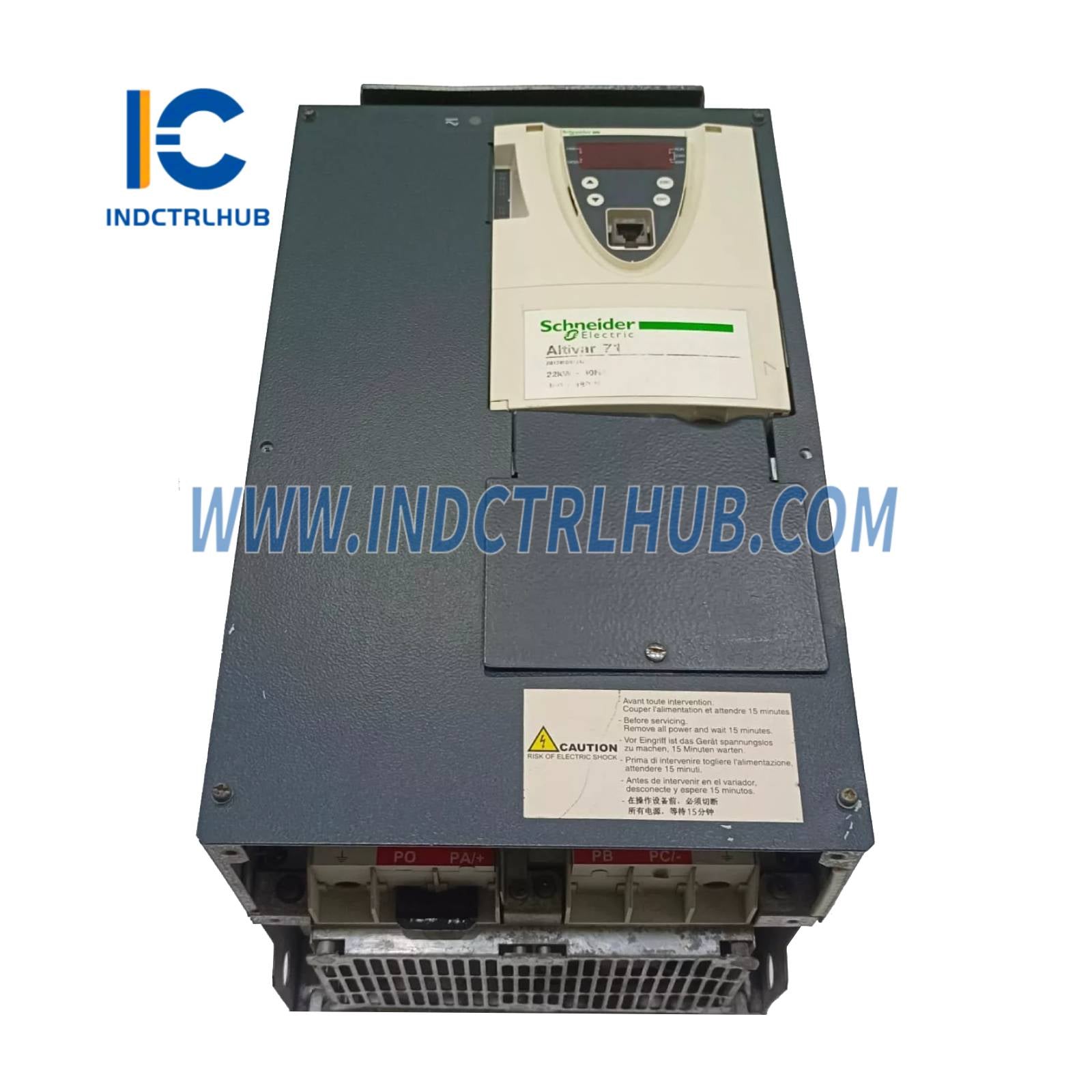

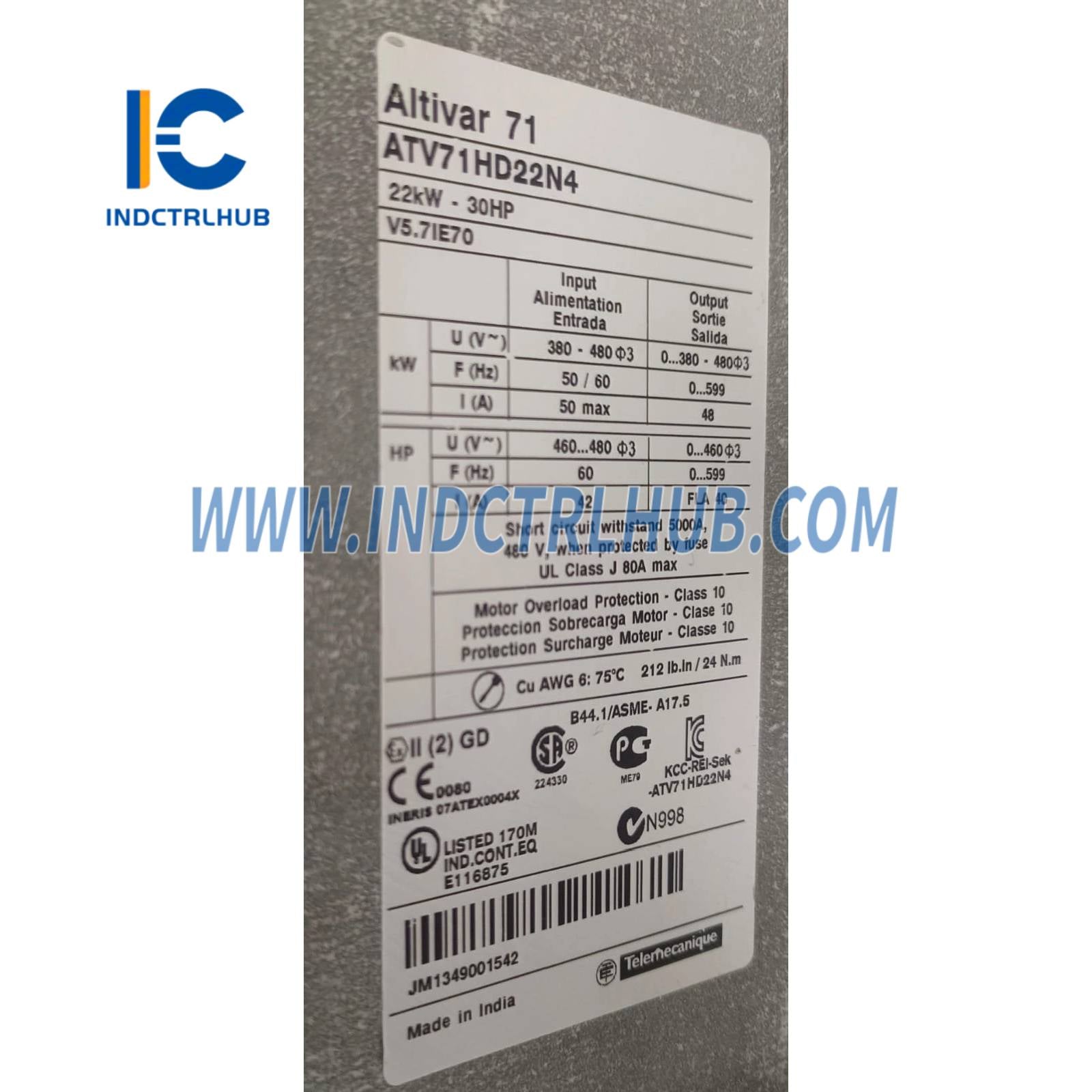

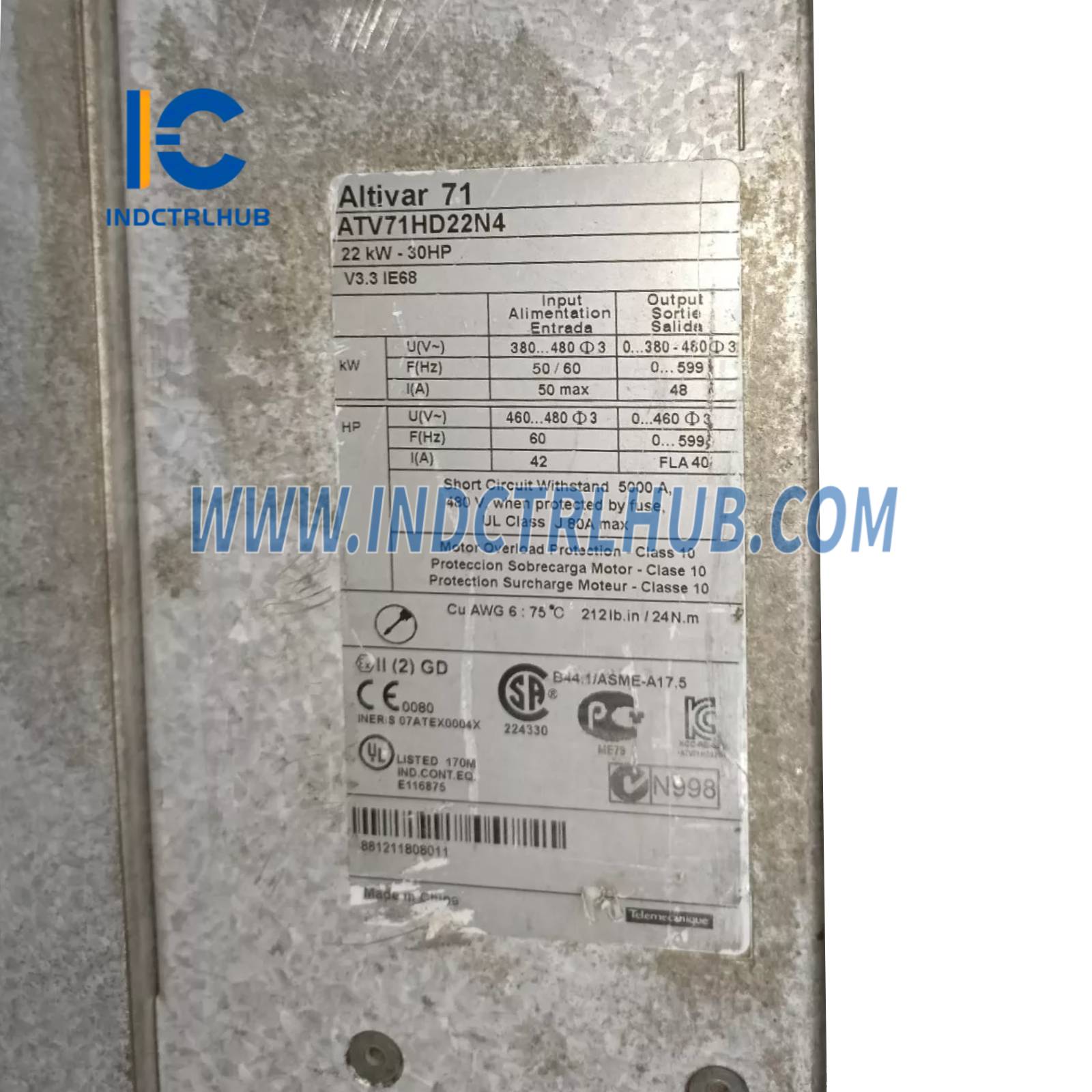

ATV71HD22N4 |
|
Popis |
Meniteľná rýchlosť pohonu ATV71 - 22kW/30HP - 480V - EMC filter - grafický terminál |
|
Produktová séria |
Altivar 71 |
|
Typ komponentu |
Pohon s premennou rýchlosťou |
|
Použitie |
Komplexné, výkonné stroje |
Technické špecifikácie
Elektrické špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Napájacie napätie |
380…480 V (-15 % až +10 %) |
|
Frekvencia napájania |
50…60 Hz ±5 % (limity: 47,5…63 Hz) |
|
Výkon motora |
22 kW / 30 hp (3-fázové) |
|
Prúd na fázu |
50 A pri 380 V, 42 A pri 480 V |
|
Zdanlivý výkon |
32,9 kVA pri 380 V |
|
Menovitý výstupný prúd |
48 A pri 380 V / 40 A pri 460 V (4 kHz) |
|
Maximálny prechodný prúd |
79,2 A po dobu 2 s / 72 A po dobu 60 s |
|
Rozsah výstupnej frekvencie |
0,1 až 599 Hz |
|
Prepínacia frekvencia |
Nastaviteľné 1–16 kHz (zníženie výkonu nad 4 kHz) |
|
EMC filter |
Integrovaný |
|
Typ montáže |
S chladičom |
|
Predpokladaný prúd skratového prúdu na linke |
22 kA (3-fázové) |
Profily riadenia motora
|
Typ |
Detaily |
|---|---|
|
Riadenie asynchrónneho motora |
ENA, FVC (so snímačom), SFVC (vektor napätia/prúdu), V/f (2 alebo 5 bodov) |
|
Riadenie synchronného motora |
Vektorové riadenie bez spätnoväzobnej rýchlosti |
|
Rozsah rýchlosti (asynchrónny otvorený slučkový) |
1:100 |
|
Rozsah rýchlosti (asynchrónny uzavretý slučkový) |
1:1000 |
|
Presnosť rýchlosti (uzavretá slučka) |
±0,01 % nominálnej rýchlosti |
|
Presnosť krútiaceho momentu (uzavretá slučka) |
±5 % |
|
Prechodný nadmoment |
170 % po dobu 60 s, 220 % po dobu 2 s (každých 10 minút) |
|
Brzdný moment |
Až do 150 % s rezistorom, 30 % bez |
Vstupy a výstupy
|
Analógové vstupy |
2 (AI1: ±10 V, AI2: 0–20 mA alebo 0–10 V) |
|---|---|
|
Analógové výstupy |
1 (AO1: 0–10 V alebo 0–20 mA) |
|
Diskrétne vstupy |
7 (LI1–LI6, PWR vstup pre bezpečnosť) |
|
Diskrétne výstupy |
2 relé výstupy (R1A/B/C, R2A/B) |
|
Doba odozvy |
≤100 ms v STO; AO1: 2 ms; Relé: 7 ms |
|
Čas vzorkovania vstupu |
2 ms ± 0,5 ms |
|
Minimálny prepínací prúd |
3 mA pri 24 V DC |
|
Maximálny spínací prúd |
5 A @ 250 V AC / 30 V DC (rezistívne), 2 A (induktívne) |
Napájanie a pripojenia
|
Interné napájania |
10,5 V DC pre potenciometer; 24 V DC @ <200 mA |
|---|---|
|
Ovládacie svorky |
2,5 mm² (AI1, AI2, AO1, R1, R2, LI1–LI6, PWR) |
|
Napájacie svorky |
50 mm² (L1–L3, U–W, PC/PO, PA/PB) |
|
Uťahovací moment |
0,6 N·m (riadenie), 12 N·m (výkon) |
Požiadavky na káble
|
Montáž |
Typ kábla |
|---|---|
|
S NEMA Type 1 sadou |
UL 508, 3-žilový, Cu 75°C/PVC |
|
S IP21/IP31 sadou |
IEC, 3-žilový, Cu 70°C/PVC |
|
Bez montážnej sady |
IEC, 1-žilový, Cu 70°C PVC alebo 90°C XLPE/EPR |
|
Maximálna dĺžka kábla motora |
100 m tienený, 200 m netienený |
Ďalšie funkcie
|
Typy ochrany |
Prekročenie rýchlosti, strata vstupnej fázy, prepätie/podpätie, nadprúd atď. |
|---|---|
|
Spôsoby brzdenia |
DC vstrekovanie, odporové brzdenie |
|
Typy rýchlostných nábehov |
Lineárne, S, U, automatická adaptácia rampy |
|
Diagnostická LED |
1 červená LED pre napájacie napätie |
|
Izolácia |
Medzi výkonom a riadením |
|
Regulácia |
Nastaviteľný PI regulátor |
|
Kompensácia sklzu motora |
Automatické, potlačiteľné, nastaviteľné (nie vo V/f) |
