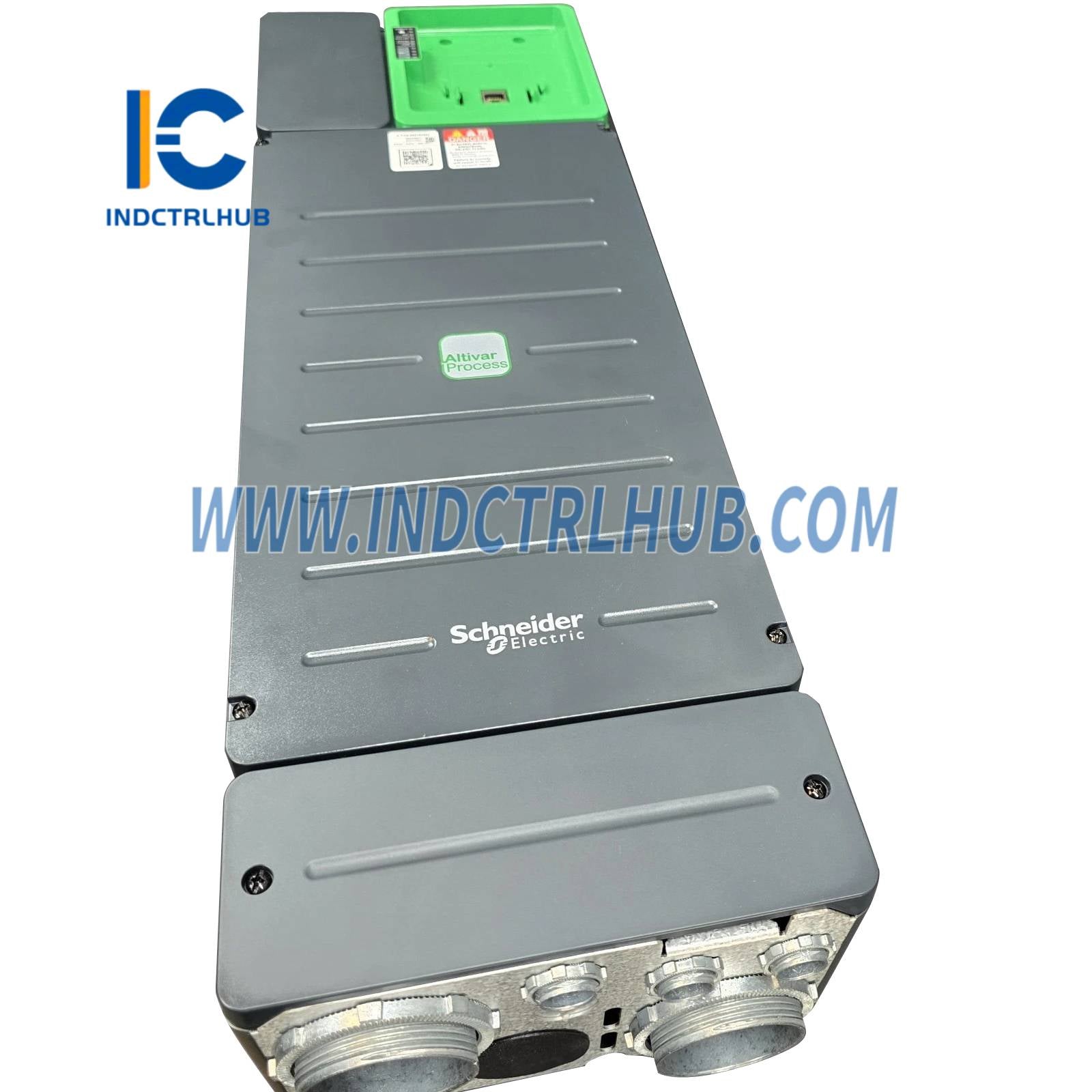

Product Description
Všeobecné informácie
|
Oblasť |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |

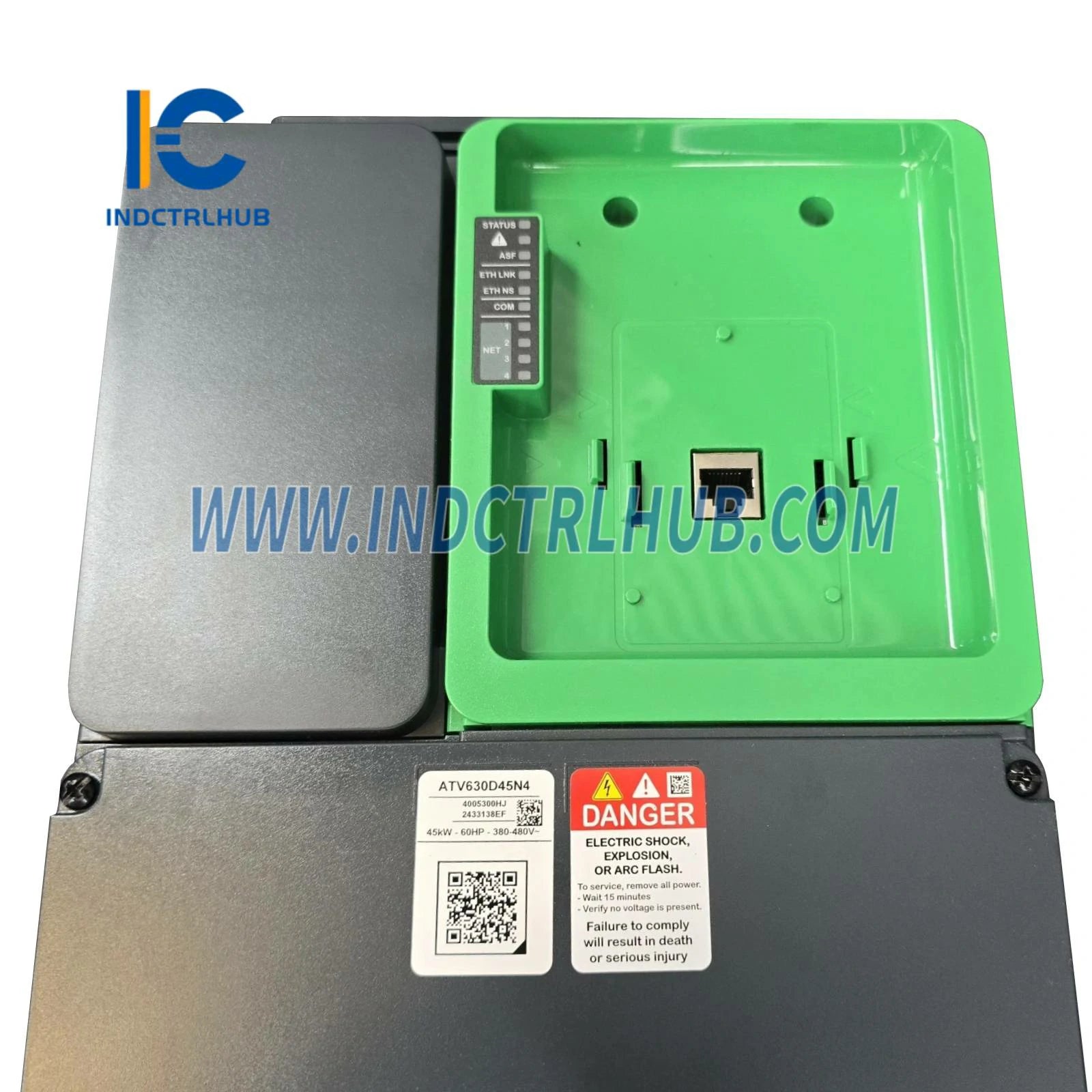

ATV630D45N4 |
|
Produktová rada |
Altivar Process ATV600 |
|
Typ zariadenia |
Meniteľná rýchlosť pohonu |
|
Použitie |
Proces a služby |
|
Spôsob montáže |
Nástenná montáž |
|
IP ochrana |
IP21 / UL Typ 1 |
|

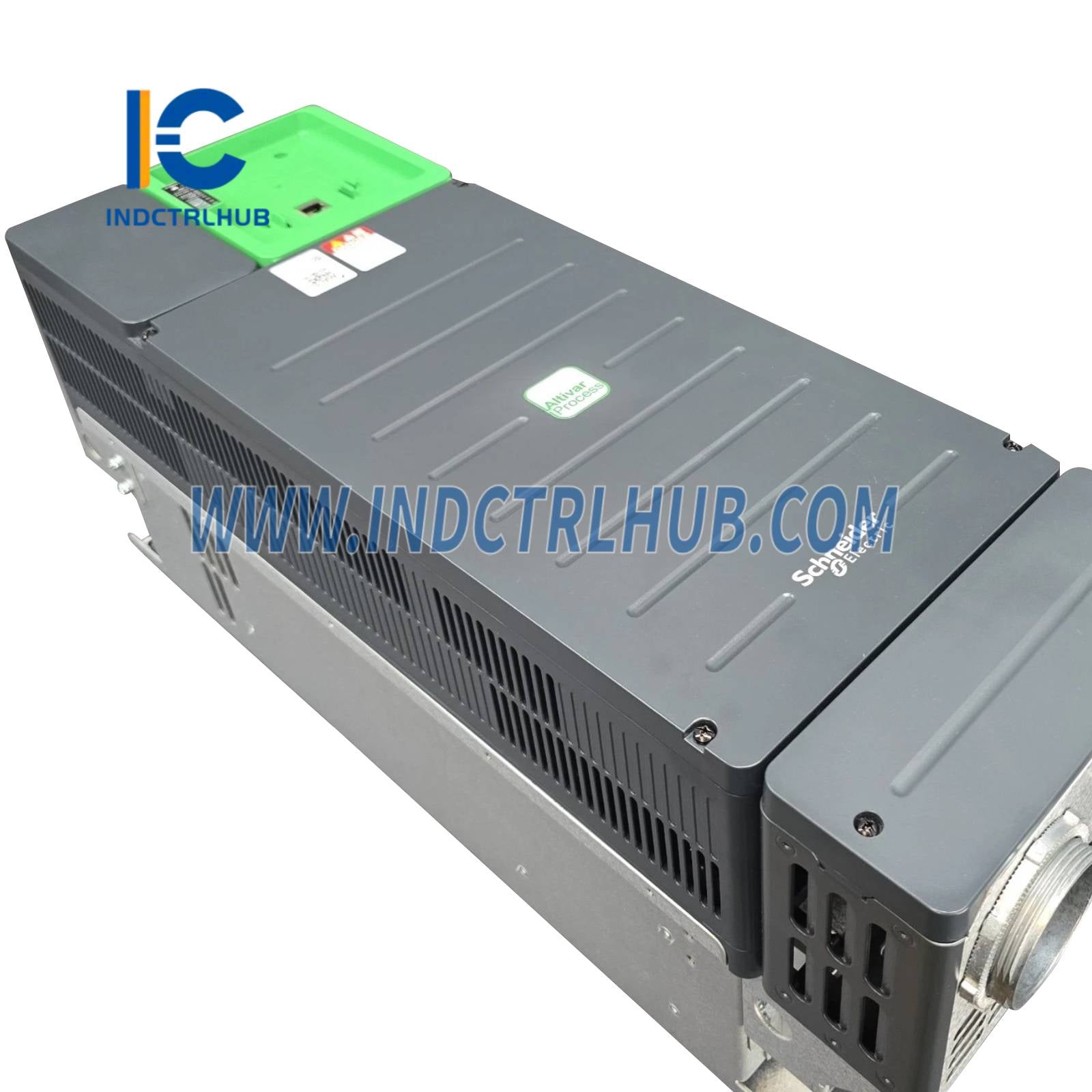

Typ chladenia |
Vynútená konvekcia |
|

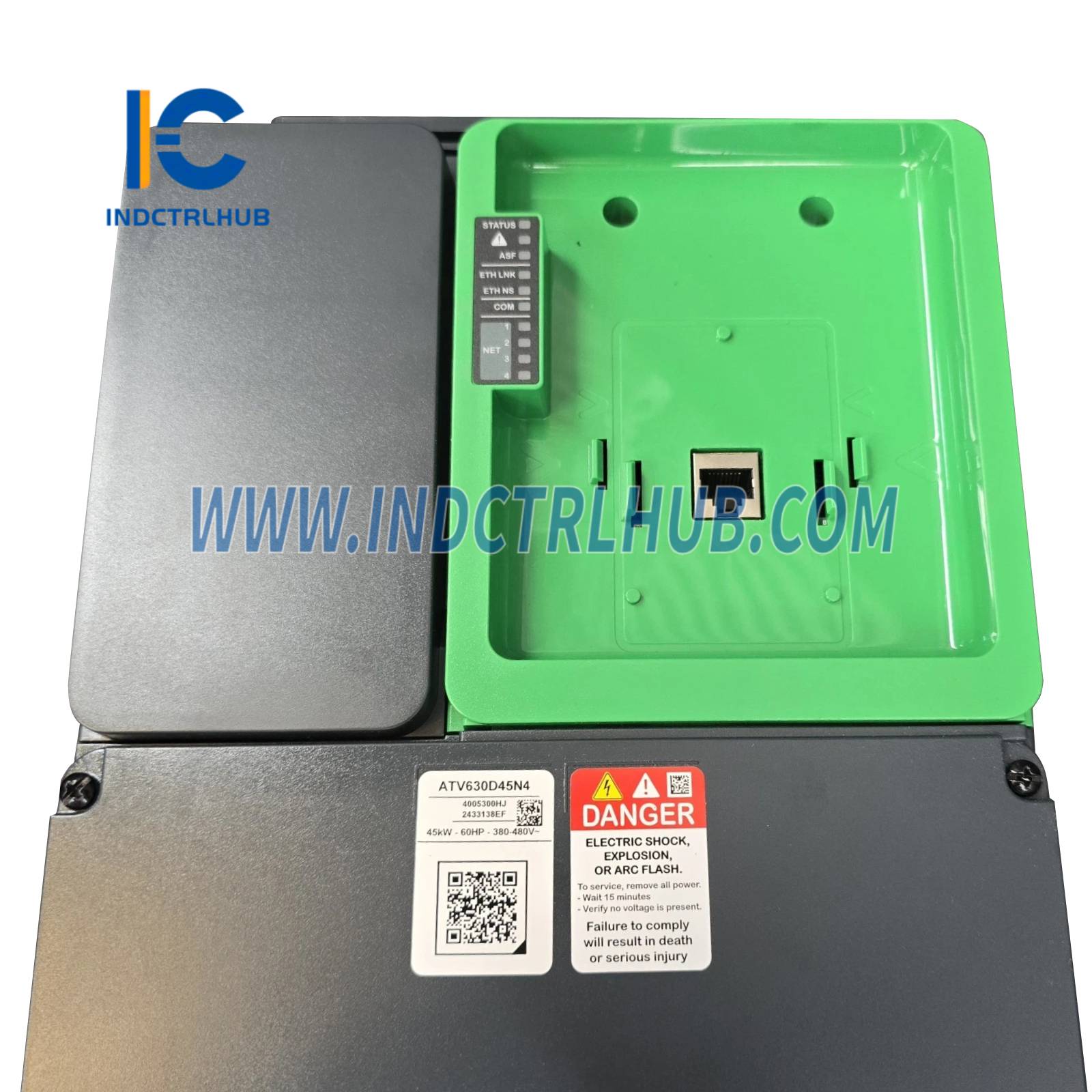

Komunikačné porty |
Modbus Serial, Ethernet, Modbus TCP |

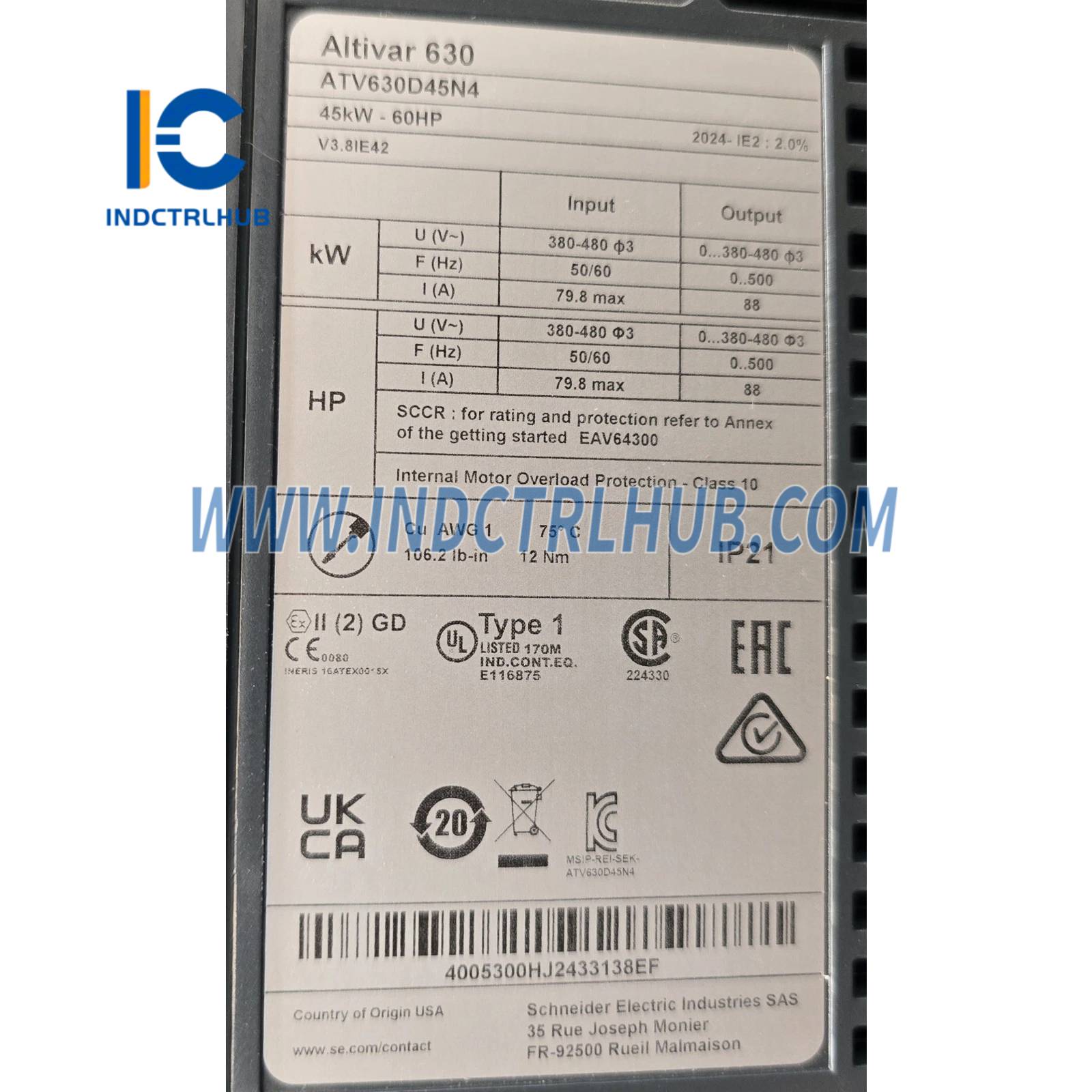

Technické špecifikácie
|
Kategória |
Špecifikácia |
|---|---|
|
Menovité napájacie napätie |
380–480 V ±10 % |
|
Napájacia frekvencia |
50–60 Hz ±5 % |
|
Výkon motora |
45 kW (Normálna záťaž), 37 kW (Ťažká záťaž) |
|
Výkon motora v konských silách |
60 HP (Normálny), 50 HP (Ťažký) |
|
Menovitý výstupný prúd |
88 A |
|
Prúd na fázu |
79,8 A @ 380 V (ND), 69,1 A @ 480 V (ND), 67,1 A @ 380 V (HD), 59 A @ 480 V (HD) |
|
Rozsah výstupnej frekvencie |
0,1–500 Hz |
|
Dočasné zvýšenie prúdu |
1,1×In na 60 s (ND), 1,5×In na 60 s (HD) |
|
Výstupné napätie |
≤ Napájacie napätie |
|
Kompatibilita motora |
Asynchrónne, synchrónne motory |
|
EMC filter |
Integrovaný, IEC 61800-3 kategória C2 (50 m), C3 (150 m) |
|
Bezpečnostná funkcia |
STO (Safe Torque Off), SIL 3 |

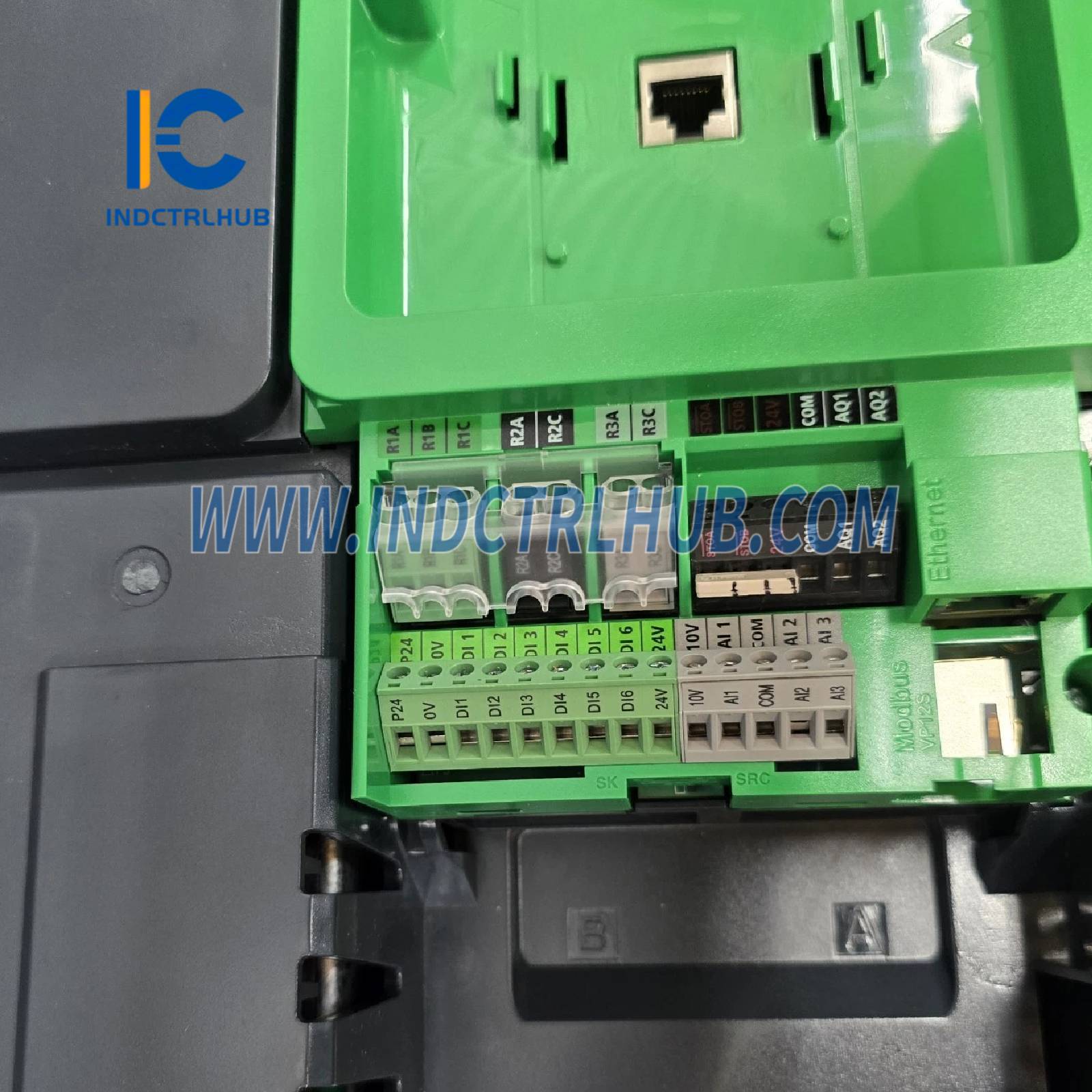

Špecifikácie I/O
|
Typ |
Detaily |
|---|---|
|
Diskrétne vstupy |
8 (DI1–DI8); DI7 & DI8: pulzný vstup až 30 kHz; 24 VDC |
|
Analógové vstupy |
3 (AI1–AI3): 0–10 V, ±10 V, 0–20 mA, rozlíšenie 12-bitové |
|
Analógové výstupy |
2 (AQ1, AQ2): 0–10 V / 0–20 mA, rozlíšenie 10-bitové |
|
Reléové výstupy |
3 (R1, R2, R3); konfigurovateľná logika; 3 A odporové, 2 A induktívne |
|
Hodnoty výstupných relé |
250 VAC / 30 VDC |
Komunikácia a sieťovanie
|
Funkcia |
Špecifikácia |
|---|---|
|
Fyzické rozhranie |
RJ45 (Ethernet/Modbus TCP), 2-vodičové RS485 |
|
Komunikačné protokoly |
Modbus TCP, Modbus sériový, Ethernet |
|
Rýchlosti prenosu |
4800 bps až 38,4 Kbps (sériové); 10/100 Mbps (Ethernet) |
|
Formát dát |
8 bitov, konfigurovateľná parita |
|
Možnosti komunikačného slotu |
Profibus DP, PROFINET, DeviceNet, BACnet, CANopen, Ethernet/IP, atď. |
|
Adresný rozsah (Modbus) |
1–247 |

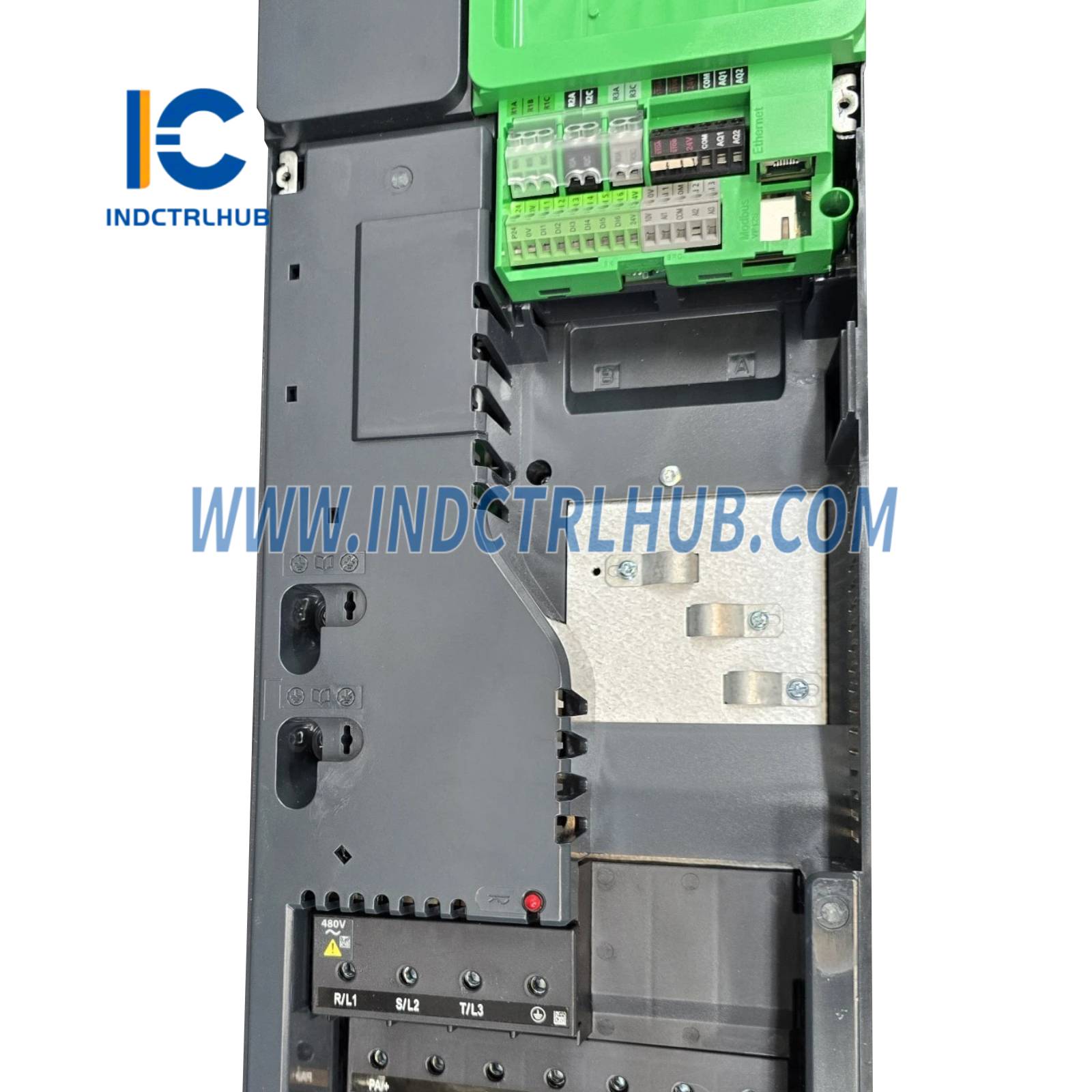

Elektrické a mechanické
|
Funkcia |
Špecifikácia |
|---|---|
|

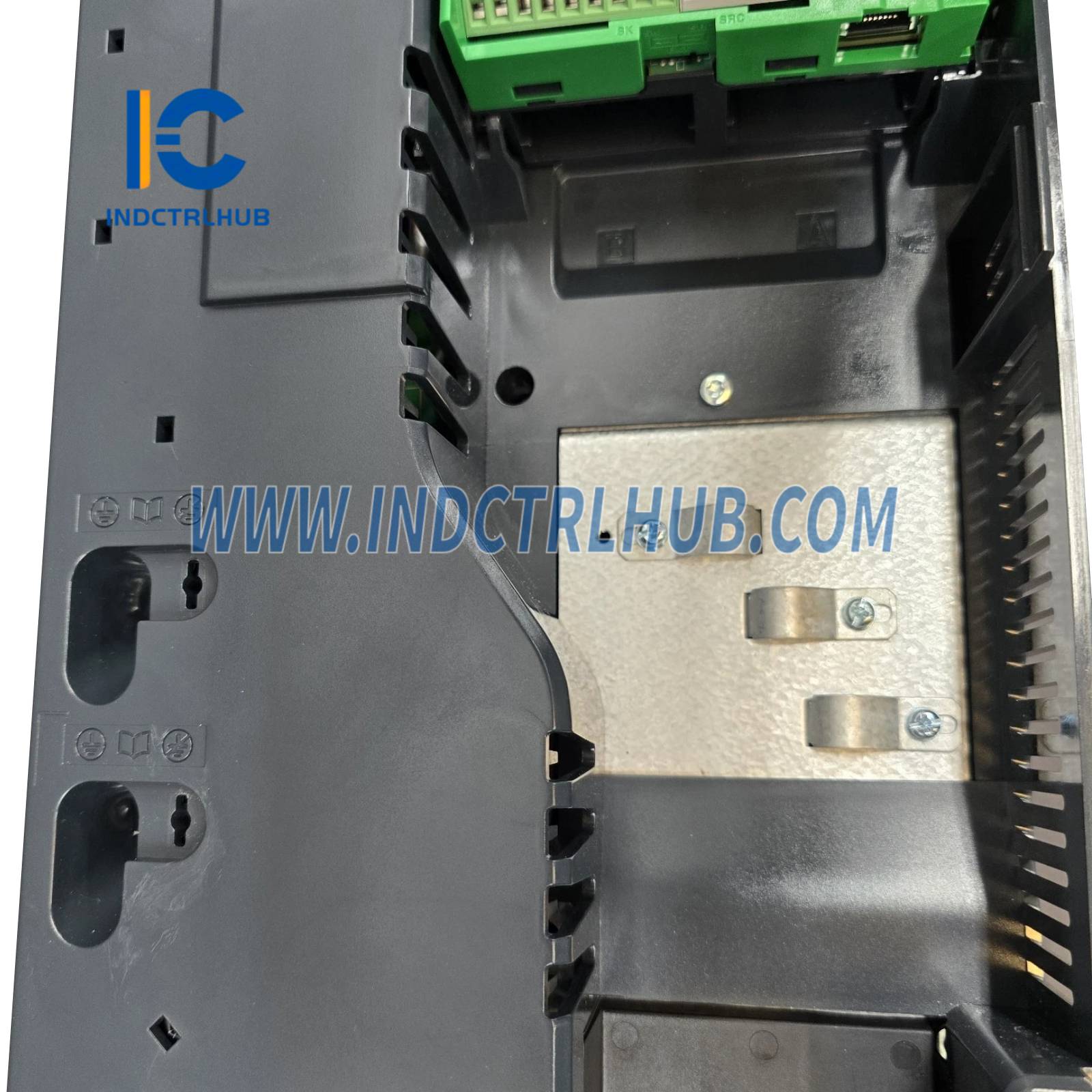

Elektrické pripojenia |
Riadenie: 0,5–1,5 mm²; Vodič: 35–50 mm²; Motor: 50 mm² |
|
Napájanie riadenia |
Externé 24 VDC (19–30 V), interné 10,5 VDC pre potenciometer, 24 VDC pre STO |
|
Doba vzorkovania |
Diskrétne vstupy: 2–5 ms; Analógové vstupy: 5 ms; Analógový výstup: 10 ms |
|
Presnosť |
±0,6 % AI, ±1 % AO pri 60 °C; Chyba linearity: ±0,15 % AI, ±0,2 % AO |
|
Obnovovací čas |
Výstupy relé: 5 ms |
Vhodnosť aplikácie
|
Sektor |
Príklad použitia |
|---|---|
|
Budovy (HVAC) |
Odstredivé a skrutkové kompresory |
|
Voda/Odpady |
Čerpadlá (odstredivé, skrutkové, ponorné), Miešače, Kompresory, Ventilátory |
|
Ropa a plyn |
ESP, Vstrekovanie vody, Tryskové palivo, Rafinérske kompresory |
|
Potraviny a nápoje |
Čerpadlá, Ventilátory, Atomizácia |
|
Baníctvo/Metalurgia |
Ventilátory, Čerpadlá |
