Product Description
Všeobecné informácie
-
Výrobca: Schneider Electric
-

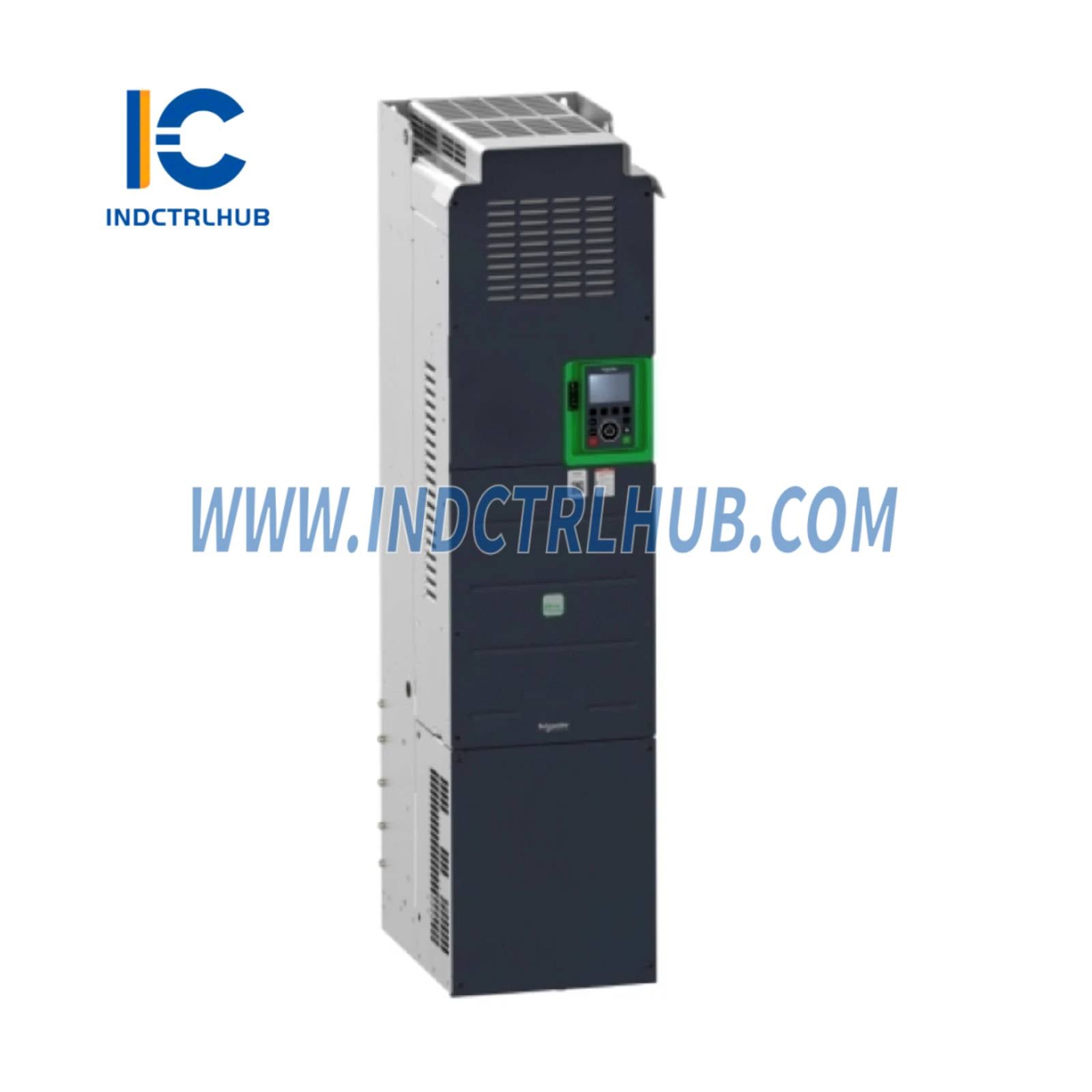

Model/Číslo dielu: ATV630C13N4
-
Popis: Meniteľná rýchlosť pohonu, ATV630, 130 kW, 380–480V, IP00
Špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Rad produktov |
Altivar Process ATV600 |
|
Špecifická aplikácia produktu |
Procesy a služby |
|
Typ produktu |
Meniteľná rýchlosť pohonu |
|
Varianta |
Štandardná verzia |
|
Krátky názov zariadenia |
ATV630 |
|
Spôsob montáže |
Nástenný držiak |
|
Protokol komunikačného portu |
Ethernet, Modbus TCP, Modbus sériový |
|
Menovité napájacie napätie |
380…480 V ±15…10% |
|
Relatívna tolerancia napätia siete |
10% |
|
Tolerancia frekvencie siete |
5% |
|
Menovitý výstupný prúd |
250 A |
|
Stupeň krytia IP |
IP21 |
|
Určenie produktu |
Asynchrónne motory, Synchrónne motory |
|
EMC filter |
Integrované s 150 m v súlade s IEC 61800-3 kategória C3 |
|
Typ chladenia |
Vynútená konvekcia |
|
Frekvencia napájania |
50…60 Hz ±5% |
|
Výkon motora (kW) |
132 kW (normálny režim), 110 kW (ťažký režim) |
|
Výkon motora (hp) |
200 hp (normálny režim), 150 hp (ťažký režim) |
|
Prúd v línii |
237 A (380 V, normálny režim), 213 A (480 V, normálny režim) |
|
201 A (380 V, ťažký režim), 165 A (480 V, ťažký režim) |
|
|
Kontinuálny výstupný prúd |
250 A pri 2,5 kHz (normálny režim), 211 A pri 2,5 kHz (ťažký režim) |
|
Frekvencia výstupu rýchlosti pohonu |
0,1…500 Hz |
|
Bezpečnostná funkcia |
STO (Safe Torque Off) SIL 3 |
|
Sloty pre voliteľné karty |
Komunikačné moduly, digitálny/analógový I/O, rozšírenie relé |
|
Počet diskrétnych vstupov |
8 (programovateľné ako pulzný vstup) |
|
Číslo diskrétneho výstupu |
0 |
|
Číslo analógového vstupu |
3 (softvérovo konfigurovateľné napätie/prúd) |
|
Číslo analógového výstupu |
2 (softvérovo konfigurovateľné napätie/prúd) |
|
Číslo reléového výstupu |
3 (konfigurovateľná reléová logika, rôzne aplikácie) |
|
Maximálny spínací prúd |
3 A pri 250 V AC, 3 A pri 30 V DC (rezistívna záťaž) |
|
Maximálne výstupné napätie |
480 V |
|
Maximálny prechodný prúd |
275 A po dobu 60 s (normálny režim), 316,5 A po dobu 60 s (ťažký režim) |
|
Výkonový úbytok |
2755 W pri 380 V (2,5 kHz) |
|
Kompensácia sklzu motora |
Nastaviteľné, automatické alebo potlačené |
|
Frekvencia prepínania |
2,5…8 kHz, nastaviteľné |
|
Brzdenie do zastavenia |
Pomocou DC injekcie |
|
Integrovaný brzdový chopper |
Nie |
|
Izolačný odpor prostredia |
>1 MΩ, 500 V DC po dobu 1 minúty k zemi |
|
Hladina hluku |
69,9 dB (v súlade s 86/188/EHS) |
|
Odolnosť proti vibráciám |
1,5 mm od vrcholu k vrcholu (f=2…13 Hz), 1 gn (f=13…200 Hz) |
|
Odolnosť proti otrasom |
15 gn po dobu 11 ms |
|
Relatívna vlhkosť |
5…95 % (bez kondenzácie) |
|
Prevádzková teplota |
-15…50°C (bez znižovania výkonu), 50…60°C (so znižovaním výkonu) |
|
Prevádzková nadmorská výška |
≤ 1000 m |
