Product Description
Všeobecné informácie
|
Oblasť |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |

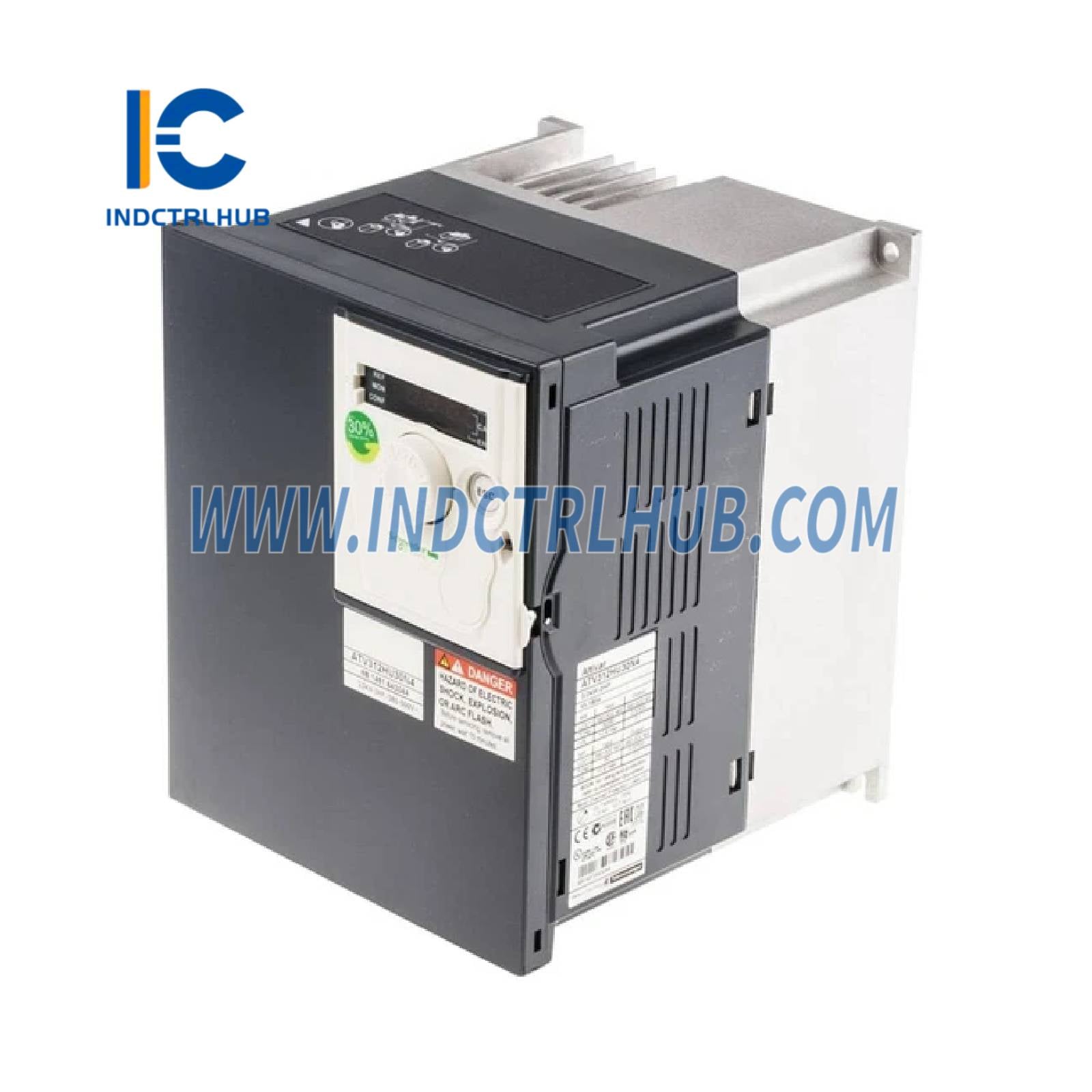

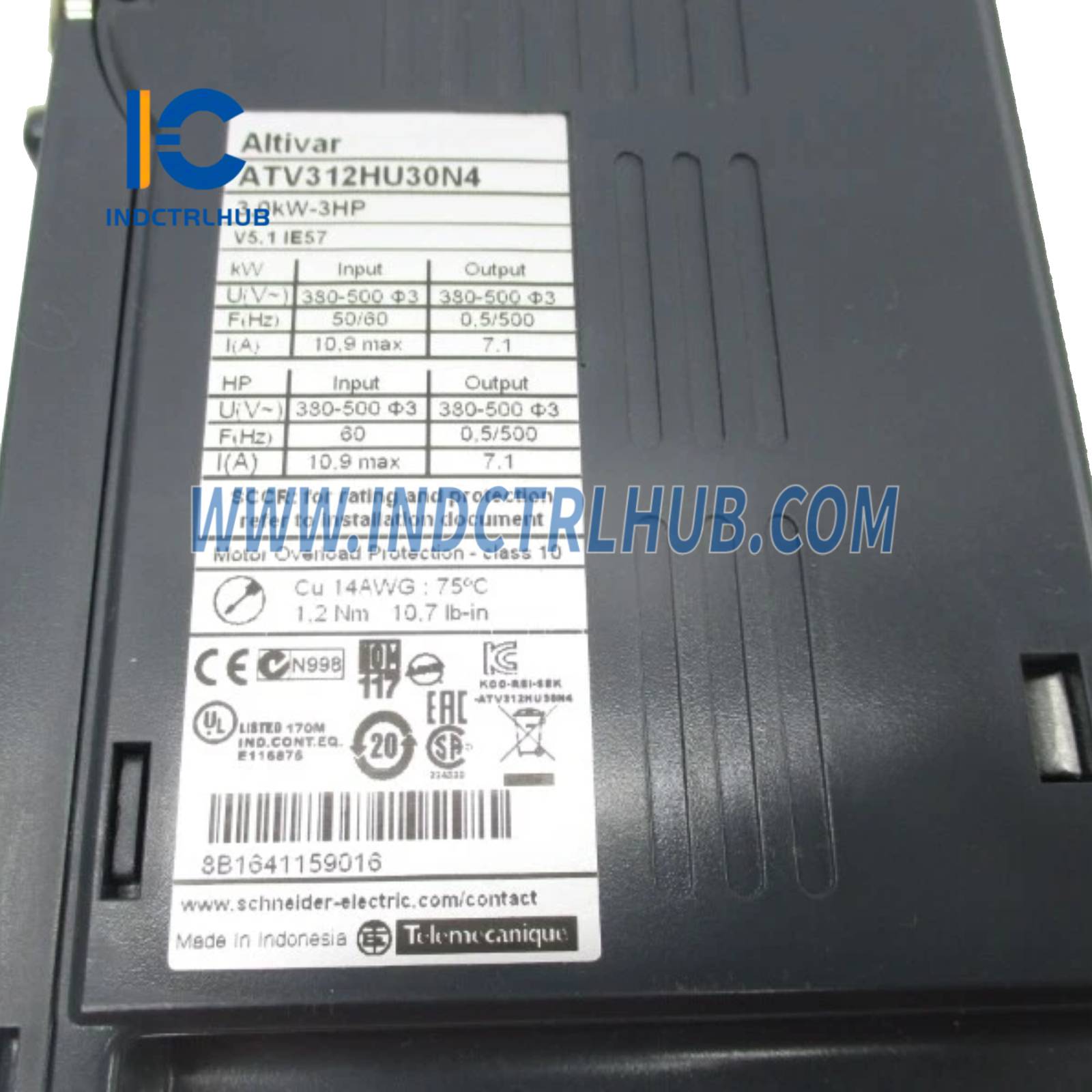

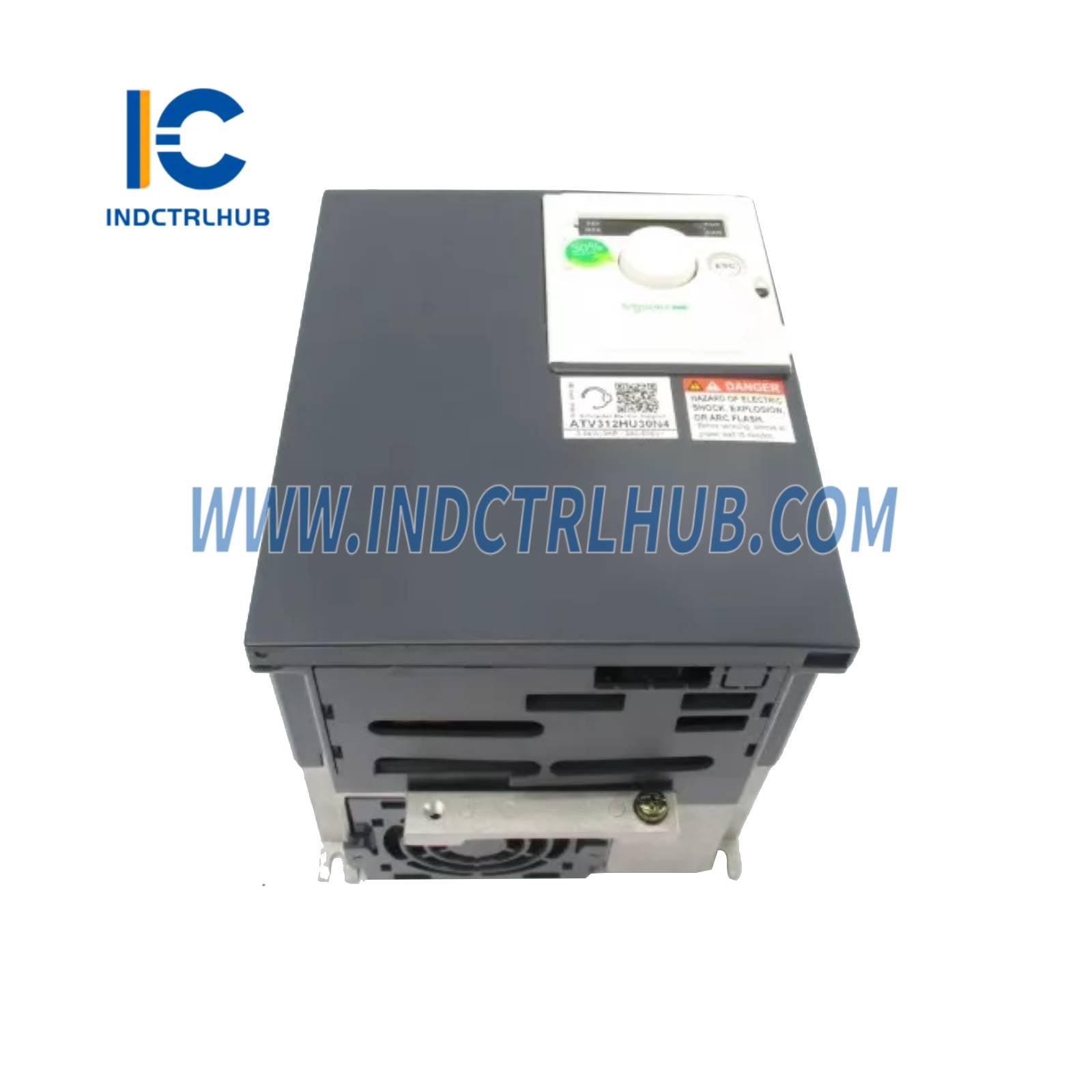

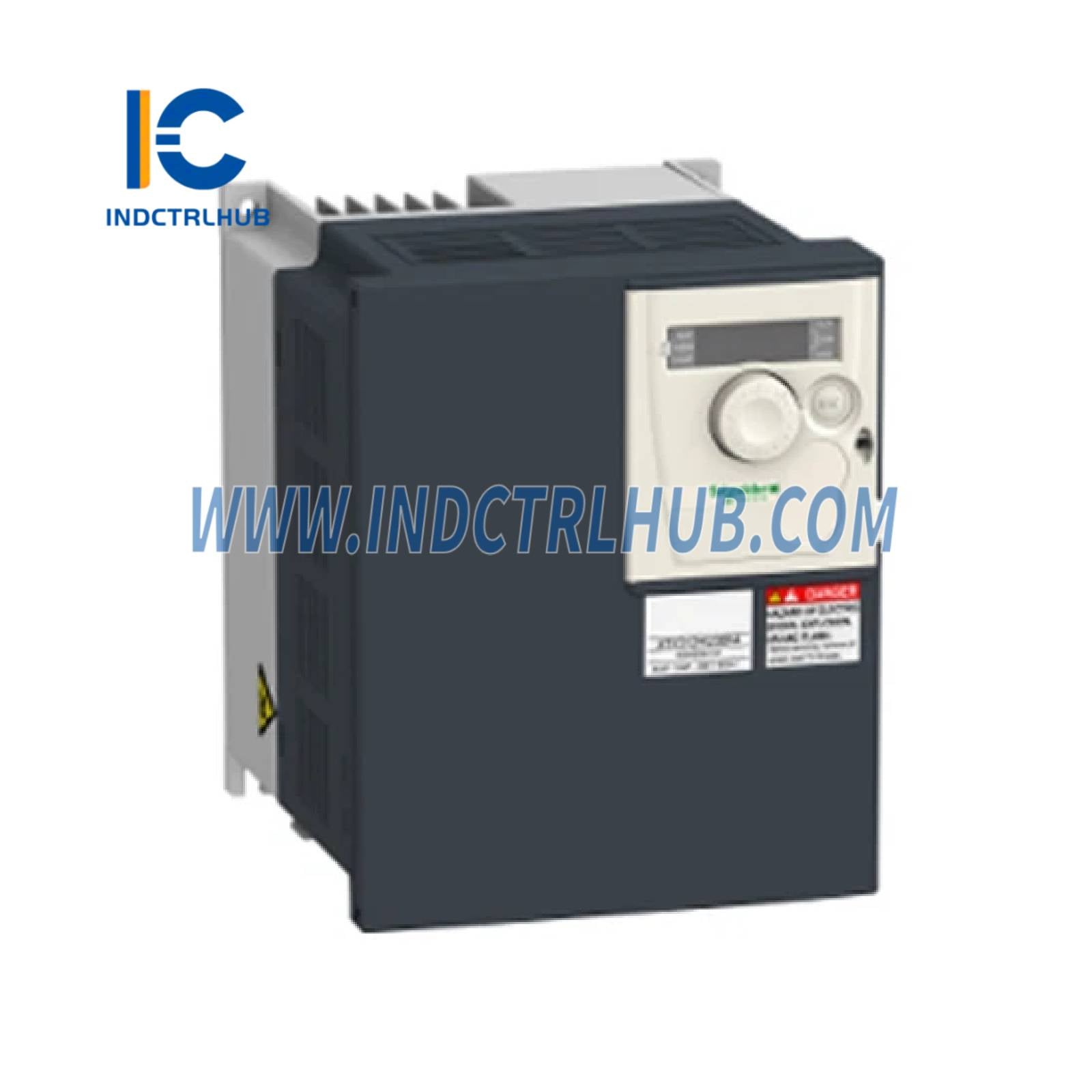

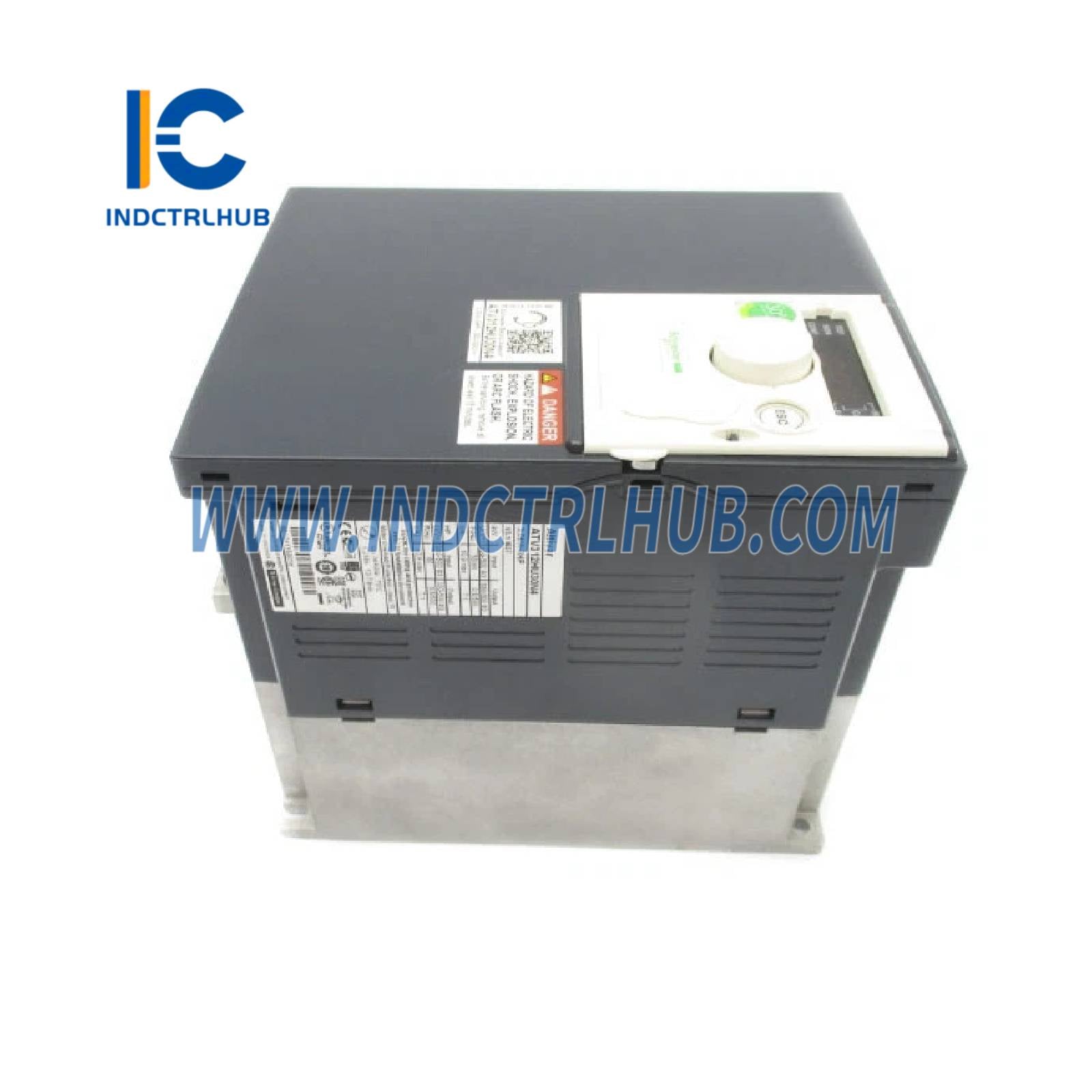

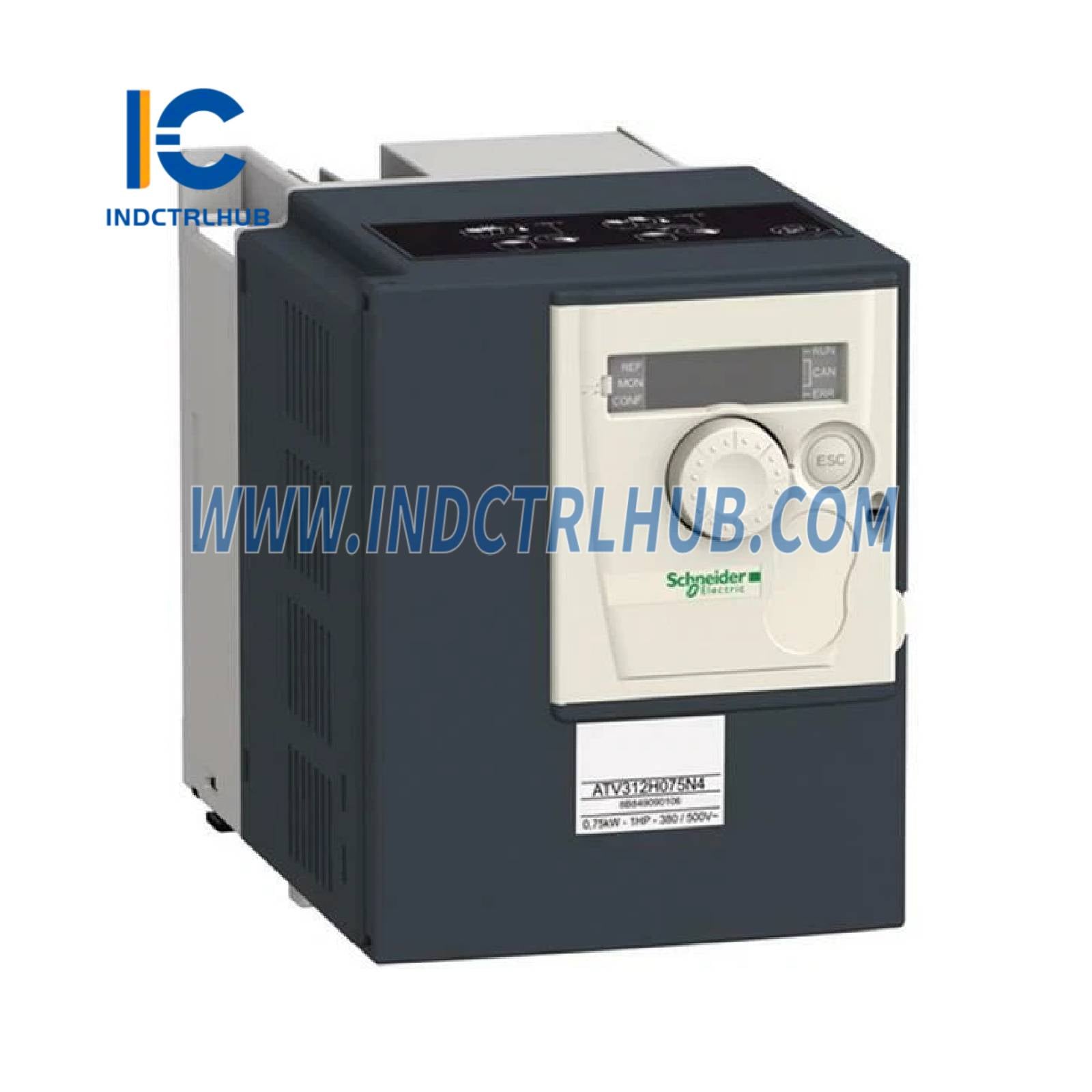

ATV312HU30N4 |
|
Rad |
Altivar 312 |
|
Typ produktu |
Pohon s premennou rýchlosťou |
|
Použitie |
Jednoduché stroje používajúce asynchrónne motory |
|
Spôsob montáže |
S chladičom |
|
Menovitý výkon motora |
3 kW |
|
Zdanlivý výkon |
7,1 kVA |
|
Výkonové straty |
125 W pri menovitom zaťažení |
Elektrické špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Menovité napájacie napätie [Us] |
380…500 V ±15/–10% |
|
Napájacia frekvencia |
50/60 Hz ±5% |
|
Fázy siete |
3-fázový |
|
Prúd vstupného vedenia |
10,9 A pri 380 V, 8,3 A pri 500 V |
|
Výstupné napätie |
≤ napájacie napätie |
|
Výstupná frekvencia |
0…500 Hz |
|
Nepretržitý výstupný prúd |
7,1 A pri 4 kHz |
|
Maximálny prechodný prúd |
10,7 A na 60 s |
|
Prepínacia frekvencia |
2…16 kHz nastaviteľné (nominálne 4 kHz) |
|
Prechodný nadprúd |
170–200 % nominálneho momentu motora |
|
Brzdný moment |
150 % na 60 s (s rezistorom), 100 % nepretržite (s rezistorom), 150 % (bez rezistora) |
|
Rozsah rýchlosti |
1…50 |
|
Profil riadenia motora |
Bezkontaktné vektorové riadenie toku, PWM |
Vstup/Výstup & Komunikácia
|
Analógové vstupy |
3 (AI1: 0–10 V, AI2: ±10 V, AI3: 0–20 mA) |
|---|---|
|
Analógové výstupy |
2 (AOV: 0–10 V, AOC: 0–20 mA) |
|
Diskrétne vstupy |
6 (24 V, programovateľné) |
|
Diskrétne výstupy (relé) |
2 (R1: 1 NO + 1 NC, R2: 1 NC) |
|
Minimálny prepínací prúd |
10 mA pri 5 V DC |
|
Maximálny prepínací prúd |
5 A pri 250 V AC / 30 V DC (odporové zaťaženie) |
|
Doba odozvy |
Analógové: 8 ms, Diskrétne: 4–8 ms |
|
Komunikačné porty |
1 x RJ45 pre Modbus/CANopen |
|
Podporované protokoly |
Modbus RTU, CANopen |
|
Prenosové rýchlosti |
Modbus: 4800, 9600, 19200 bps; CANopen: až do 1 Mbps |
|
Podporované zariadenia |
31 (Modbus), 127 (CANopen) |
Fyzikálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Rozmery (V x Š x H) |
184 x 142 x 152 mm |
|
Čistá hmotnosť |
3,1 kg |
|
Orientácia montáže |
Vertikálne ±10° |
|
Uťahovací moment |
Výkon: 1,2 N·m, Ovládanie: 0,6 N·m |
|
Trieda ochrany |
IP20/IP21/IP31/IP41 |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Prevádzková teplota |
-10 až +50 °C (bez znižovania výkonu), až do 60 °C so znižovaním výkonu |
|
Skladovacia teplota |
-25 až +70 °C |
|
Relatívna vlhkosť |
5–95 % (bez kondenzácie/kvapkania) |
|
Odolnosť proti vibráciám |
1,5 mm (3–13 Hz), 1 gn (13–150 Hz) |
|
Odolnosť proti otrasom |
15 gn za 11 ms |
|
Nadmorská výška |
≤1000 m (bez znižovania výkonu), do 3000 m so znižovaním výkonu (1 %/100 m) |
|
Stupeň znečistenia |
2 |
|
Normy/Certifikáty |
CE, UL, CSA, DNV, C-Tick, GOST, NOM |
|
EMC a imunita |
Vyhovuje IEC 61000-4-2/-3/-4/-5 |
|
Ochranná úprava |
TC |

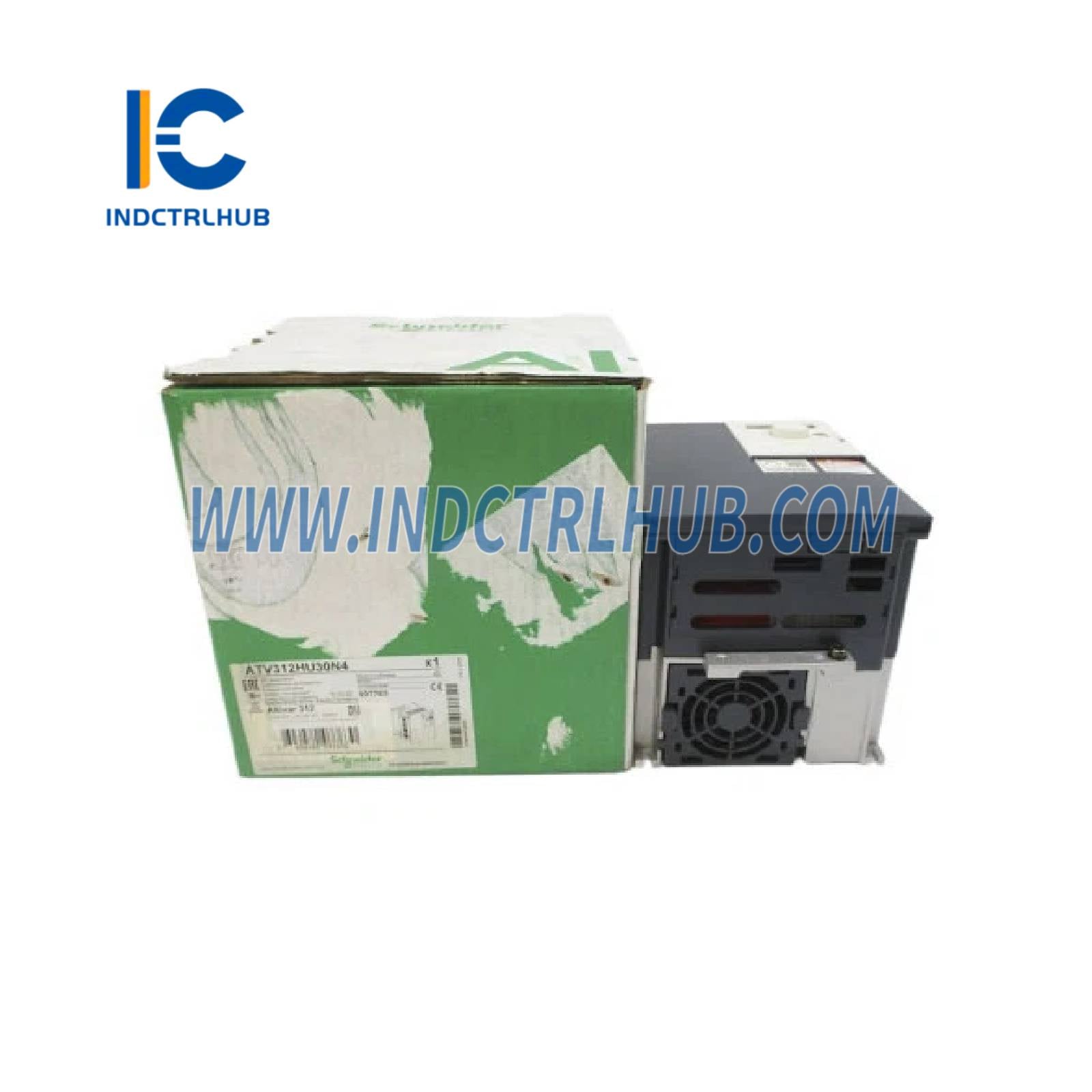

Balenie
|
Typ balenia |
Jednotky |
Rozmery (cm) |
Hmotnosť |
|---|---|---|---|
|
Balík 1 (PCE) |
1 |
21,72 x 21,544 x 21,365 |
3,149 kg |
|
Balík 2 (S06) |
12 |
80,0 x 60,0 x 73,5 |
48,0 kg |
