Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |

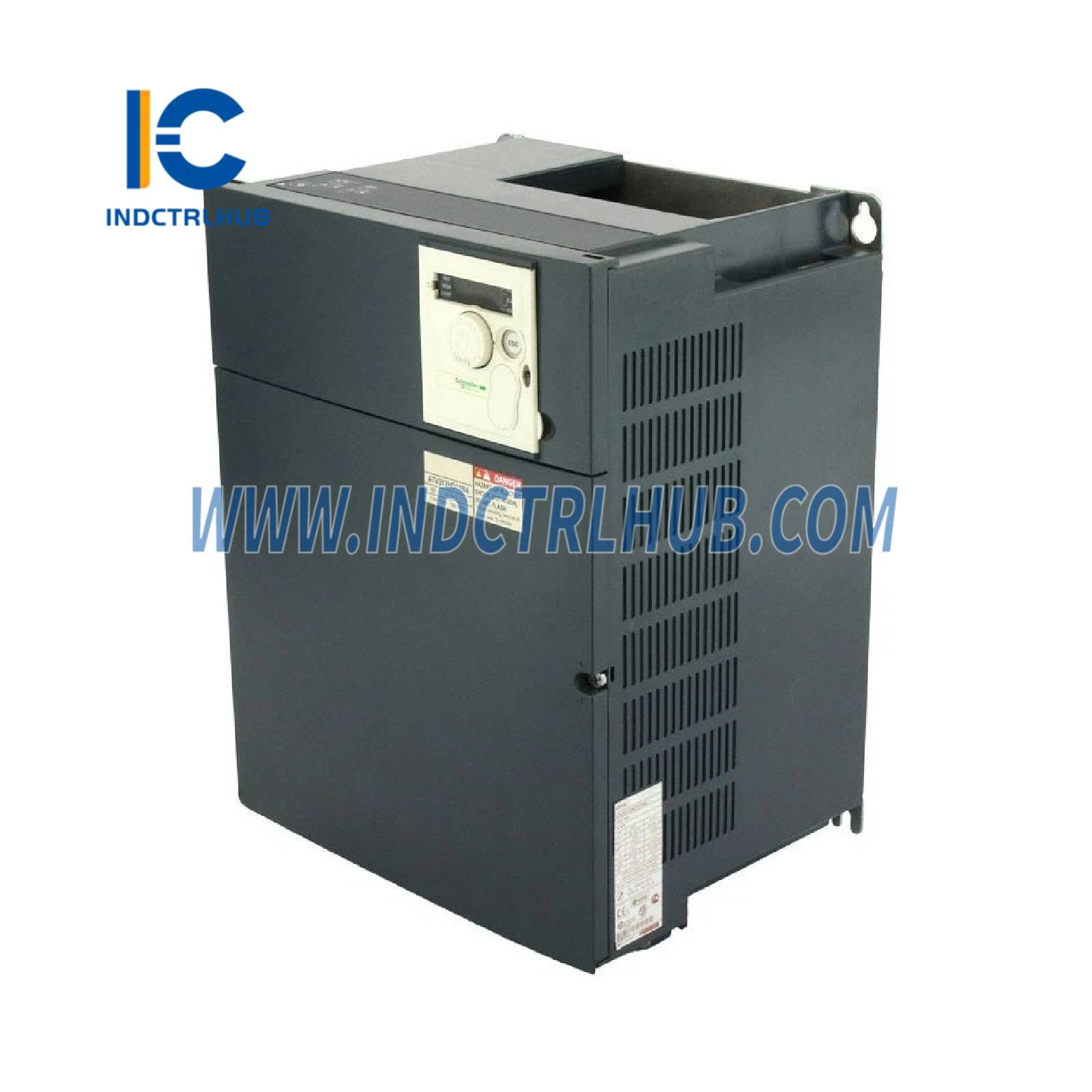

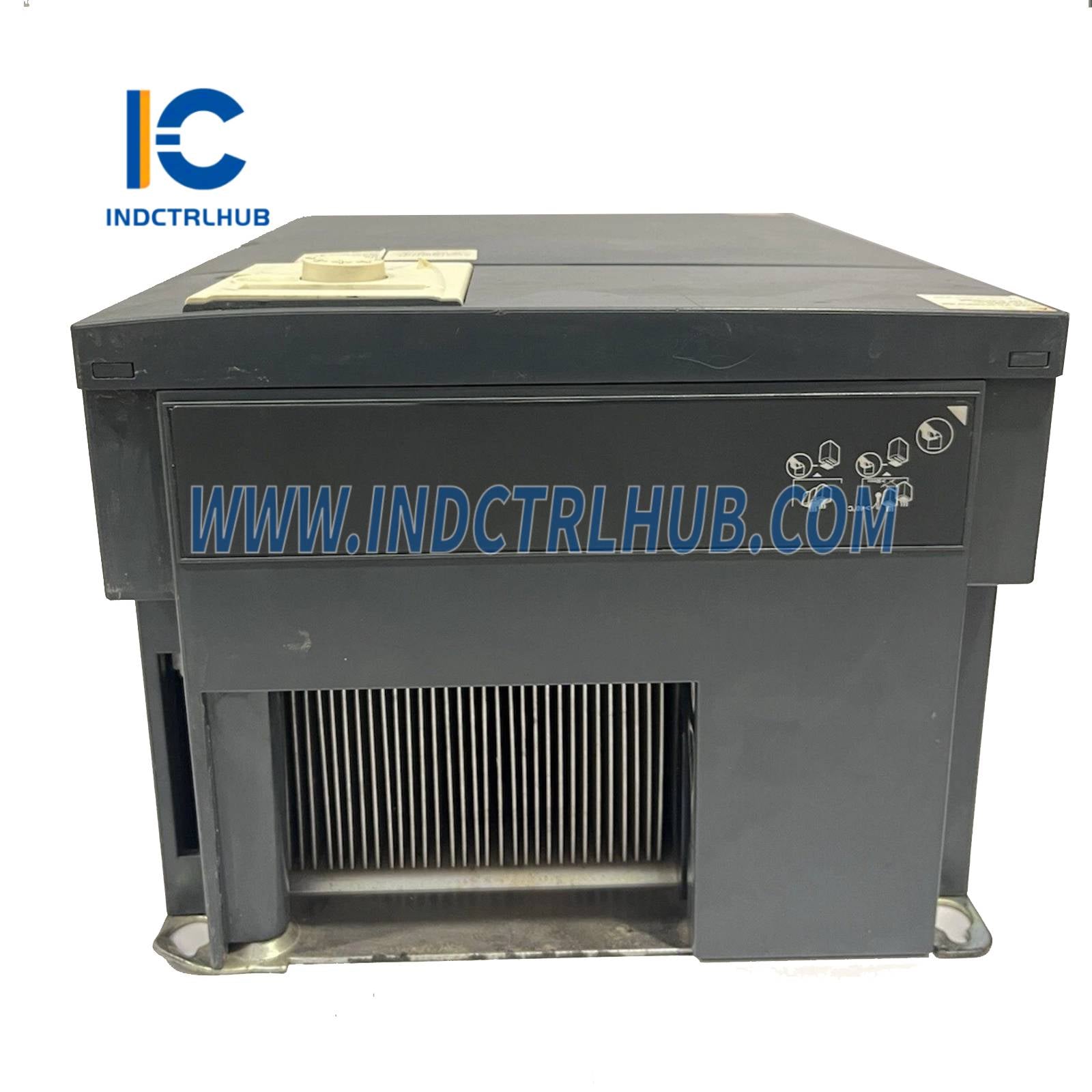

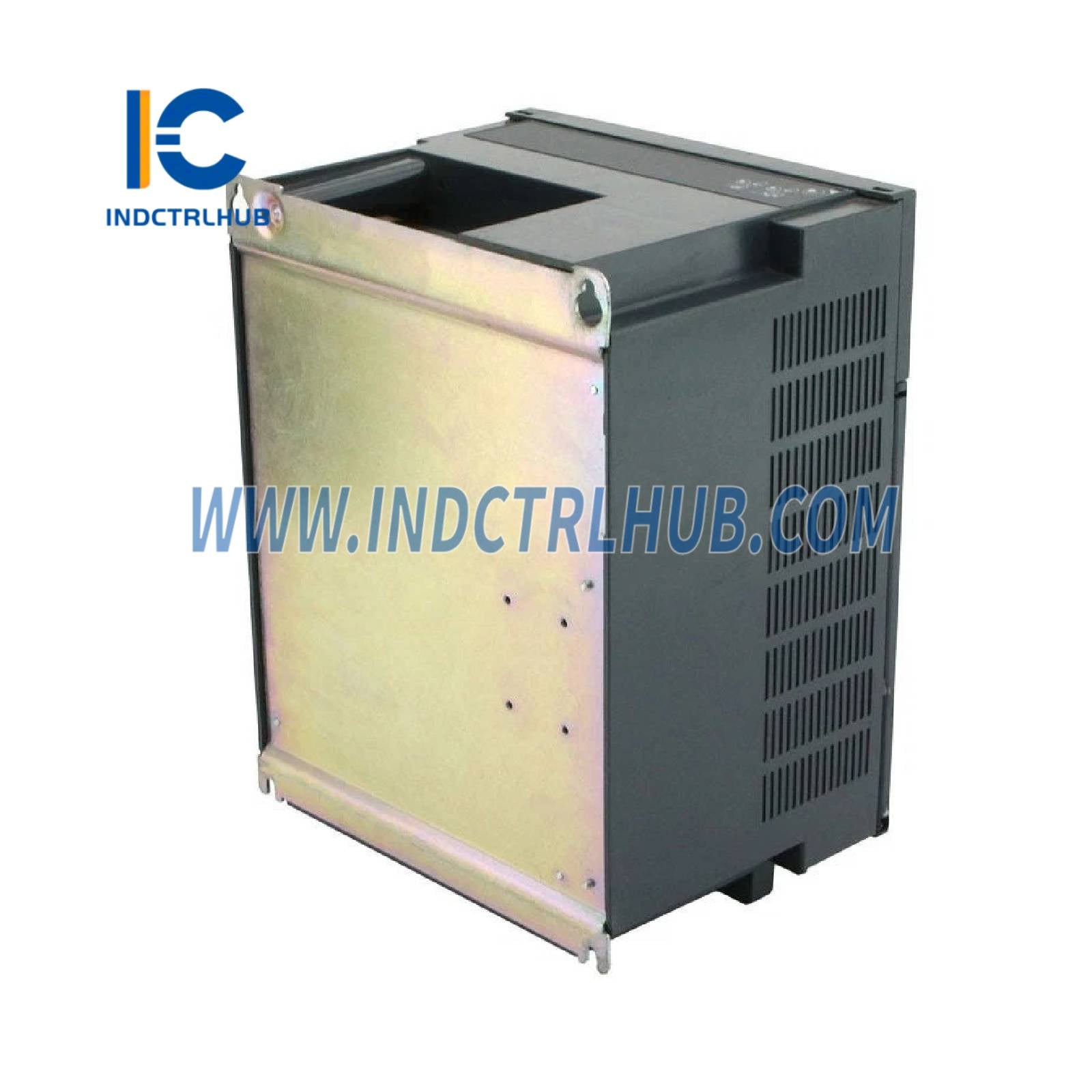

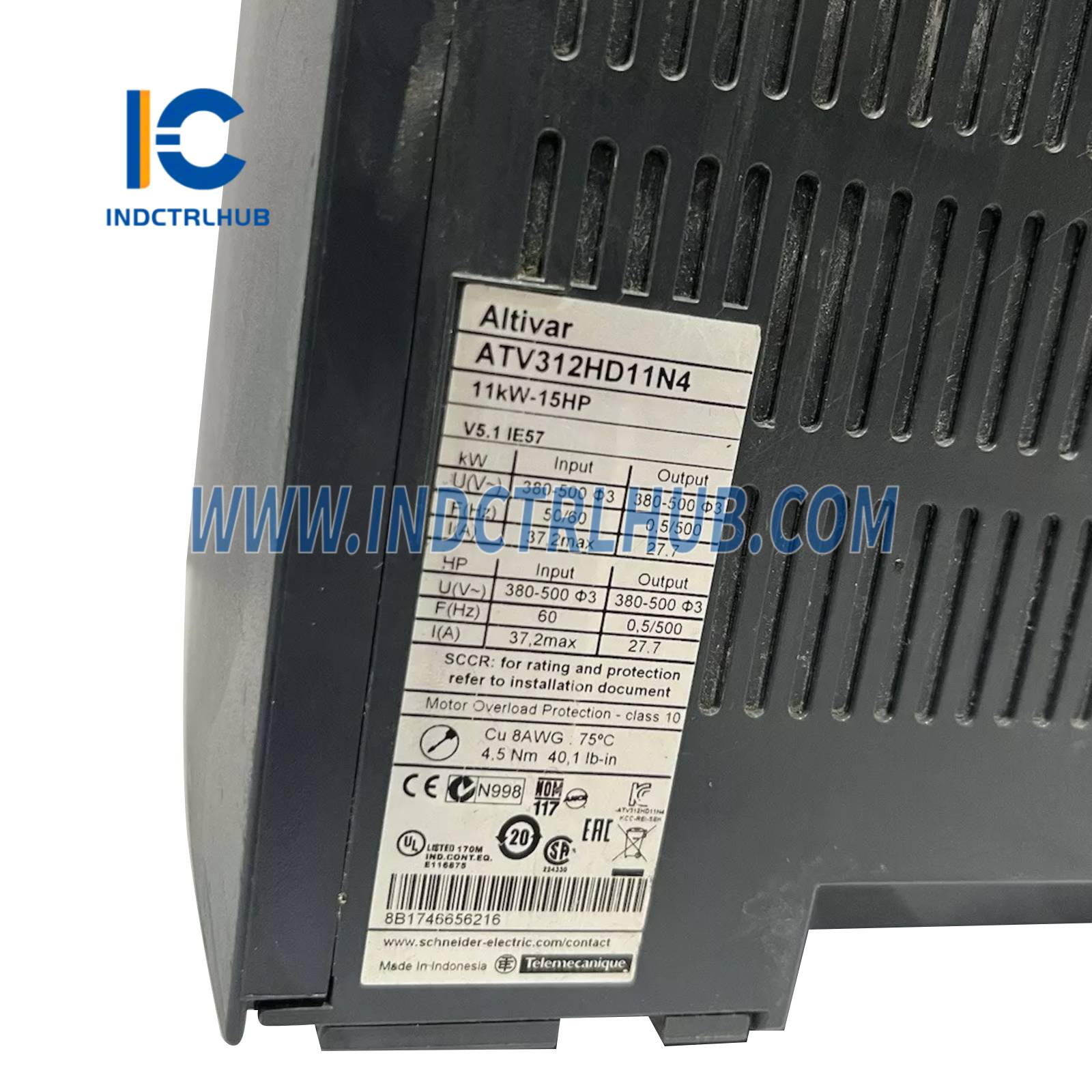

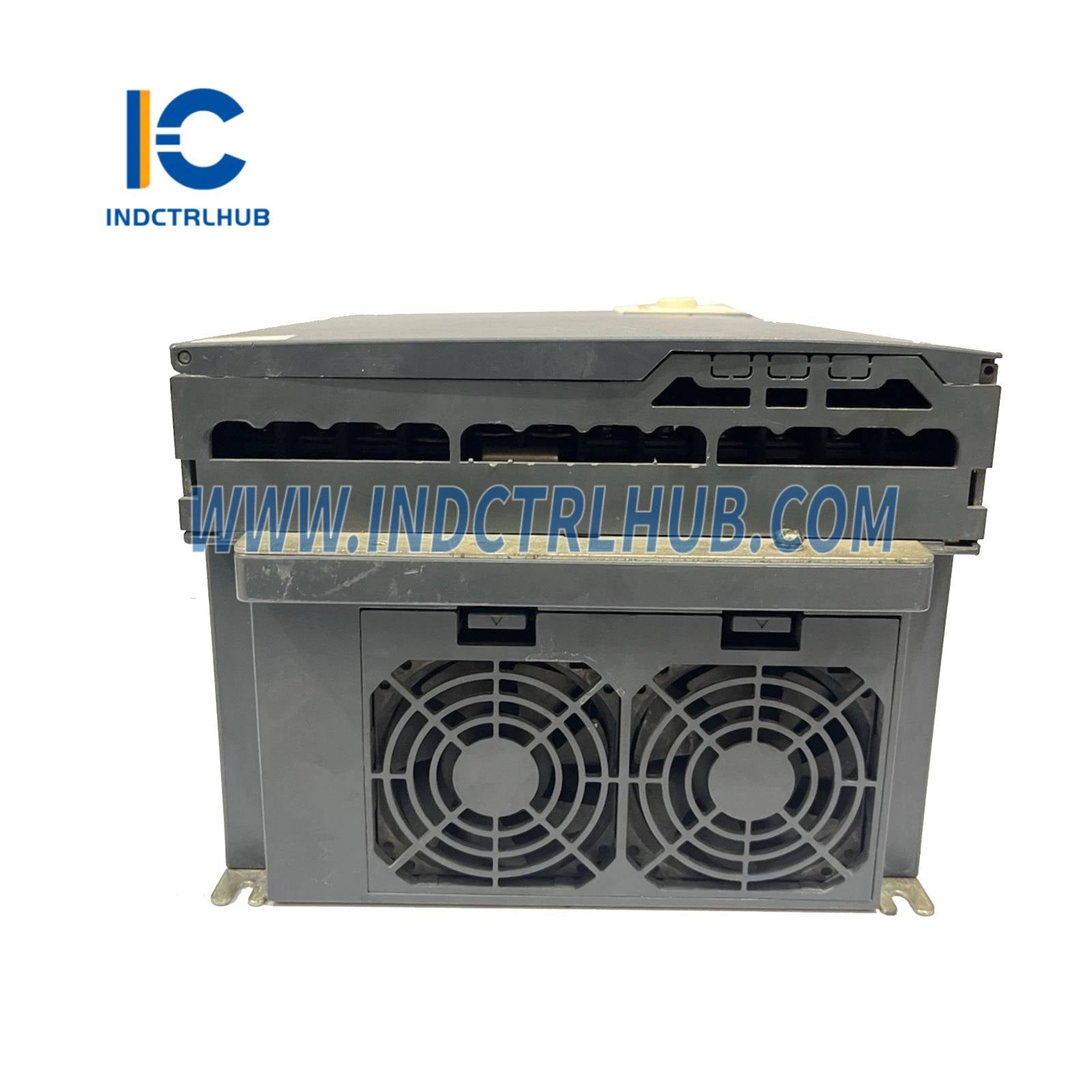

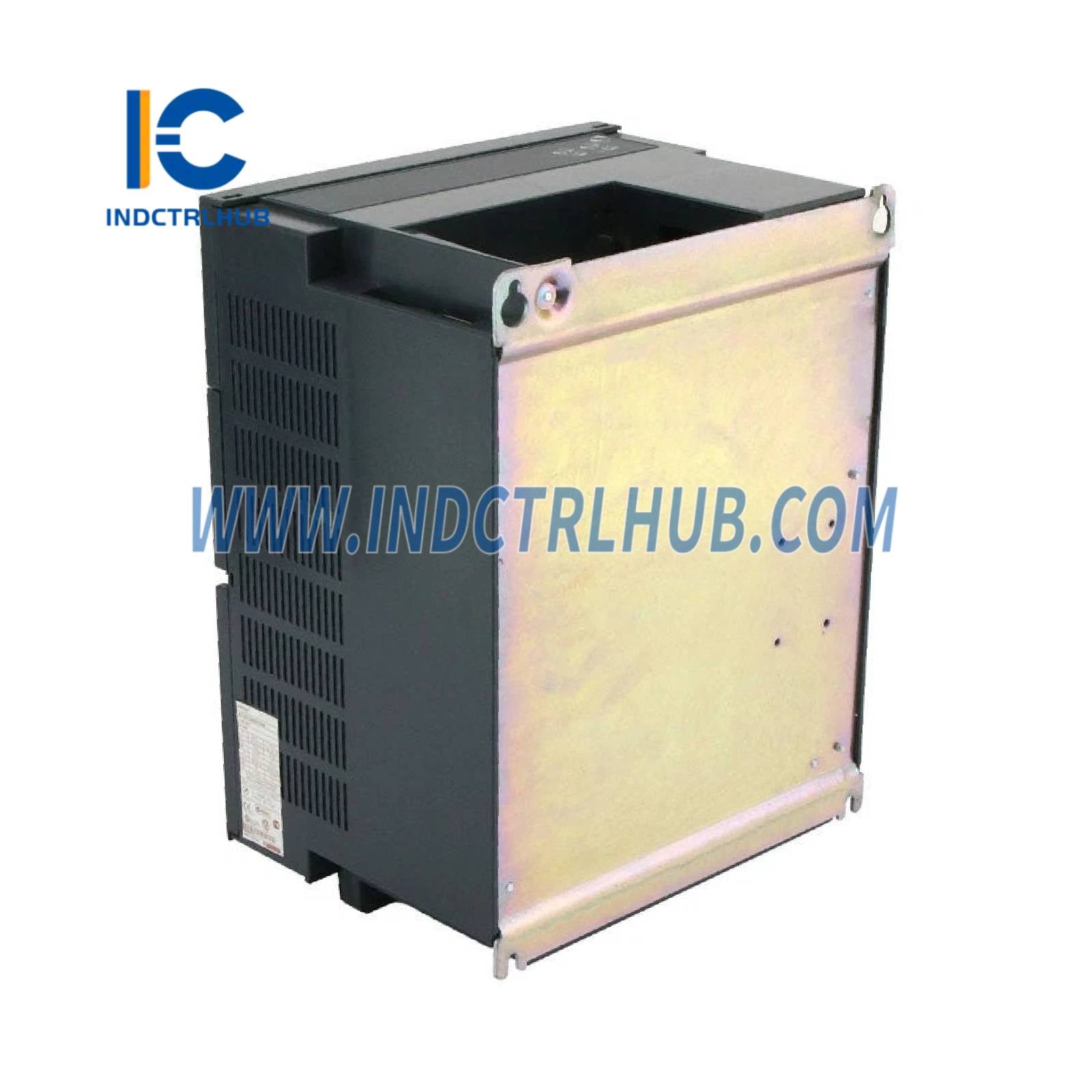

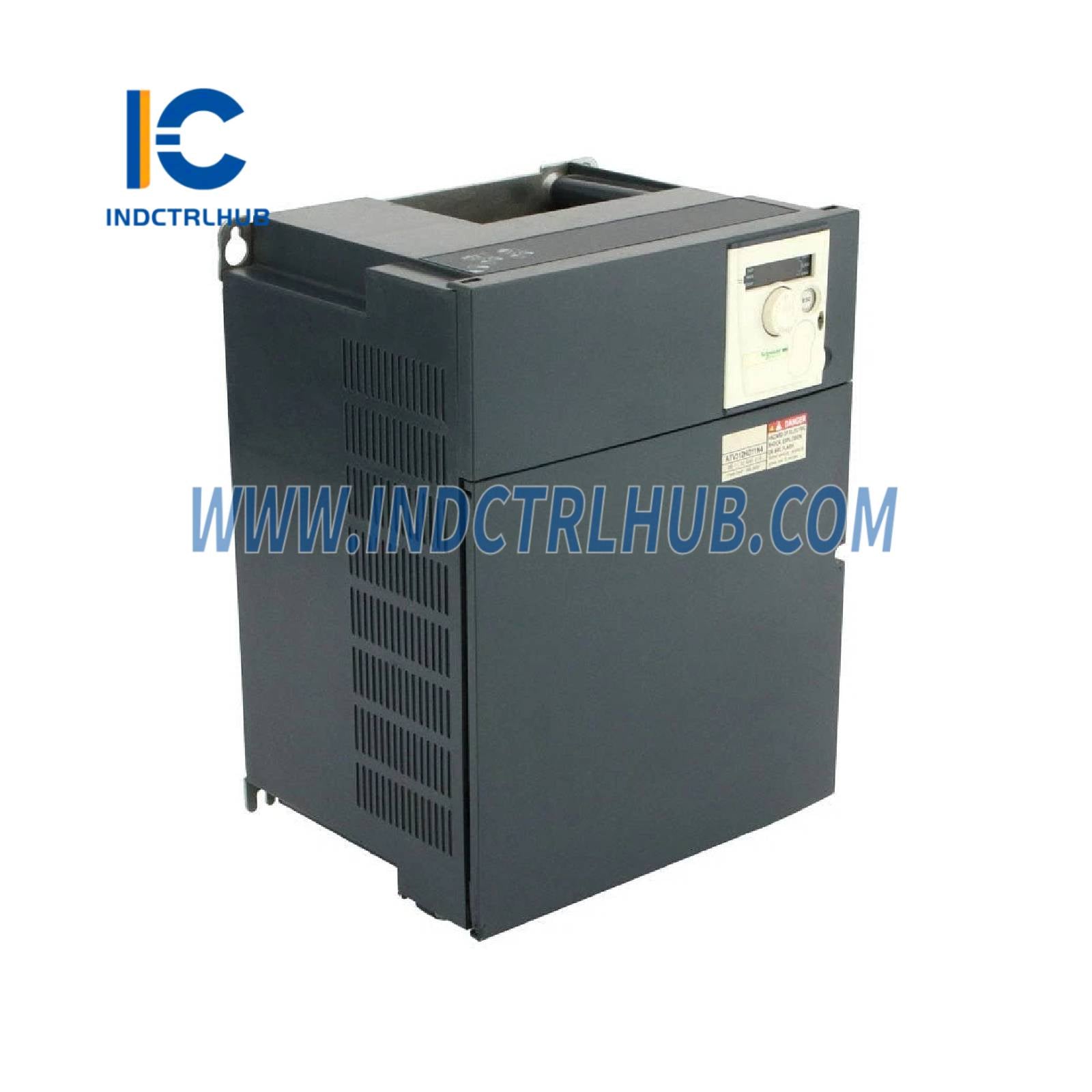

ATV312HD11N4 |
|
Popis |
Meniteľná rýchlosť pohonu ATV312 - 11kW - 25kVA - 397 W - 380..500 V - 3-fázové napájanie |
|
Rad produktov |
Altivar 312 |
|
Typ produktu |
Meniteľná rýchlosť pohonu |
|
Použitie |
Pre asynchrónne motory – jednoduché stroje |
|
Typ montáže |
S chladičom |
|
Názov komponentu |
ATV312 |
Technické špecifikácie
Elektrické špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Menovité napájacie napätie [Us] |
380…500 V (-15 % až +10 %) |
|
Frekvencia napájania |
50…60 Hz ±5% |
|
Mezné hodnoty napájacieho napätia |
323…550 V |
|
Prúd na fázu |
37,2 A @ 380 V; 28,4 A @ 500 V |
|
Maximálny prechodný prúd |
41,6 A po dobu 60 sekúnd |
|
Zdanlivý výkon |
25 kVA |
|
Kontinuálny výstupný prúd |
27,7 A pri 4 kHz |
|
Výstupná frekvencia |
0…500 Hz |
|
Prepínacia frekvencia |
2…16 kHz nastaviteľné (menovité 4 kHz) |
|
Výkonové straty |
397 W pri menovitom zaťažení |
|
Rozsah rýchlosti |
1…50 |
|
Riadenie motora |
Bezkontaktné riadenie vektorového toku (PWM), konštantný moment |
|
Prechodný nadprúd |
170–200 % menovitého momentu |
|
Brzdný moment |
Až 150 % (s alebo bez rezistora) |
|
Regulačná slučka |
Frekvenčný PI regulátor |
|
Výstupné napätie |
≤ Napájacie napätie |
I/O a komunikácia
|
Typ |
Detaily |
|---|---|
|
Analógové vstupy |
3 (AI1: 0–10V, AI2: ±10V, AI3: 0–20mA) |
|
Analógové výstupy |
1 (AOC: 0–20mA, AOV: 0–10V) |
|
Diskrétne vstupy |
6 (24V, 0–100 mA, impedancia 3500 Ω) |
|
Diskrétne výstupy |
2 konfigurovateľné relé (R1A/B/C, R2A/B) |
|
Minimálny prepínací prúd |
10 mA @ 5 V DC |
|
Maximálny prepínací prúd |
Až 5 A @ 250 V AC / 30 V DC |
|
Vzorkovací čas |
Analógové: 8 ms, Diskrétne: 4 ms |
|
Komunikačné porty |
RS485 s RJ45 (Modbus/CANopen) |
|
Protokoly |
Modbus, CANopen |
|
Podporované prenosové rýchlosti |
CANopen: až 1 Mbps; Modbus: až 19200 bps |
|
Rozsah adries zariadení |
CANopen: 1–127; Modbus: 1–247 |
|
Maximálny počet pohonov |
127 (CANopen), 31 (Modbus) |
Ochrana a bezpečnosť
|
Funkcia |
Detaily |
|---|---|
|
Typy ochrany |
Strata vstupu/fázy motora, skrat, nadprúd, prepätie, prehriatie, brzdné DC vstrekovanie |
|
Izolačný odpor |
≥ 500 MΩ pri 500 V DC po dobu 1 minúty |
|
Dielektrická pevnosť |
2410 V DC (zem k napájaniu); 3400 V AC (riadenie k napájaniu) |
|
Normy |
IEC 61800-5-1, IEC 61800-3 |
|
Certifikácie |
CE, UL, CSA, NOM, C-Tick, GOST, DNV |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
IP ochrana |
IP20 (hore), IP21/IP31/IP41 (svorkovnica/hore, podľa krytu) |
|
Odolnosť proti otrasom |
15 gn po dobu 11 ms (IEC 60068-2-27) |
|
Odolnosť proti vibráciám |
1 gn (13–150 Hz), 1,5 mm (3–13 Hz) |
|
Vlhkosť |
5–95 % bez kondenzácie/kvapkania (IEC 60068-2-3) |
|
Okolitá teplota |
Prevádzka: -10…50°C (s krytom), -10…60°C (so znižovaním výkonu) |
|
Teplota skladovania |
-25…70°C |
|
Nadmorská výška |
≤1000 m (bez znižovania výkonu), až do 3000 m (1 % znižovanie výkonu na 100 m) |
|
Stupeň znečistenia |
2 |
|
Ochranná úprava |
TC |
Fyzikálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Rozmery |
329.5 x 245 x 192 mm |
|
Čistá hmotnosť |
11 kg |
|
Sťahovací moment |
0.6 N·m (ovládanie), 4.5 N·m (výkon) |
Informácie o balení
|
Typ balenia |
Množstvo |
Rozmery (D x Š x V) (cm) |
Hmotnosť |
|---|---|---|---|
|
PCE (Unit 1) |
1 |
38.5 x 30.0 x 28.0 |
11.755 kg |
|
P06 (Unit 2) |
4 |
60.0 x 80.0 x 80.0 |
Nie je špecifikované |
