Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
ABE7R16T370 |
|
Popis |

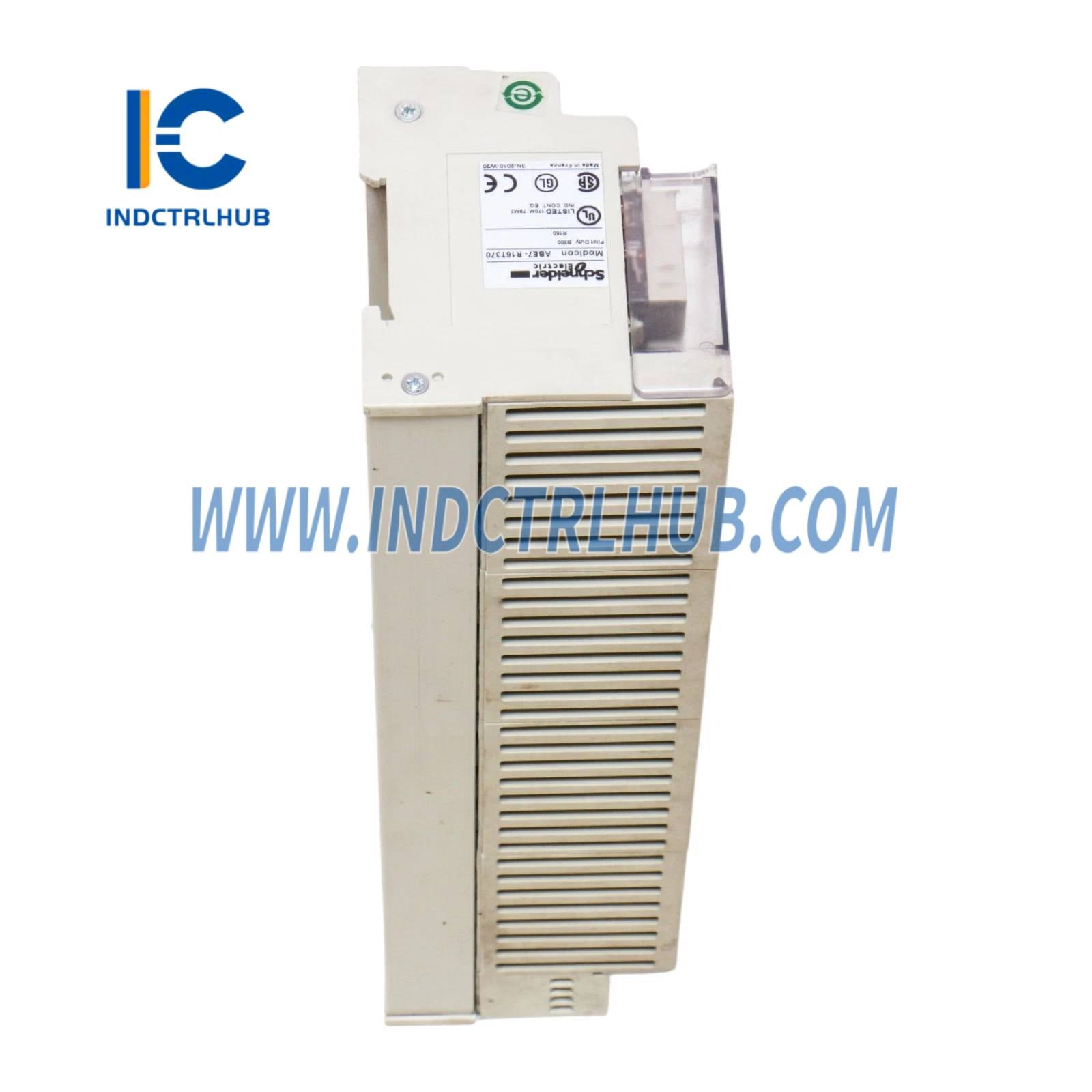

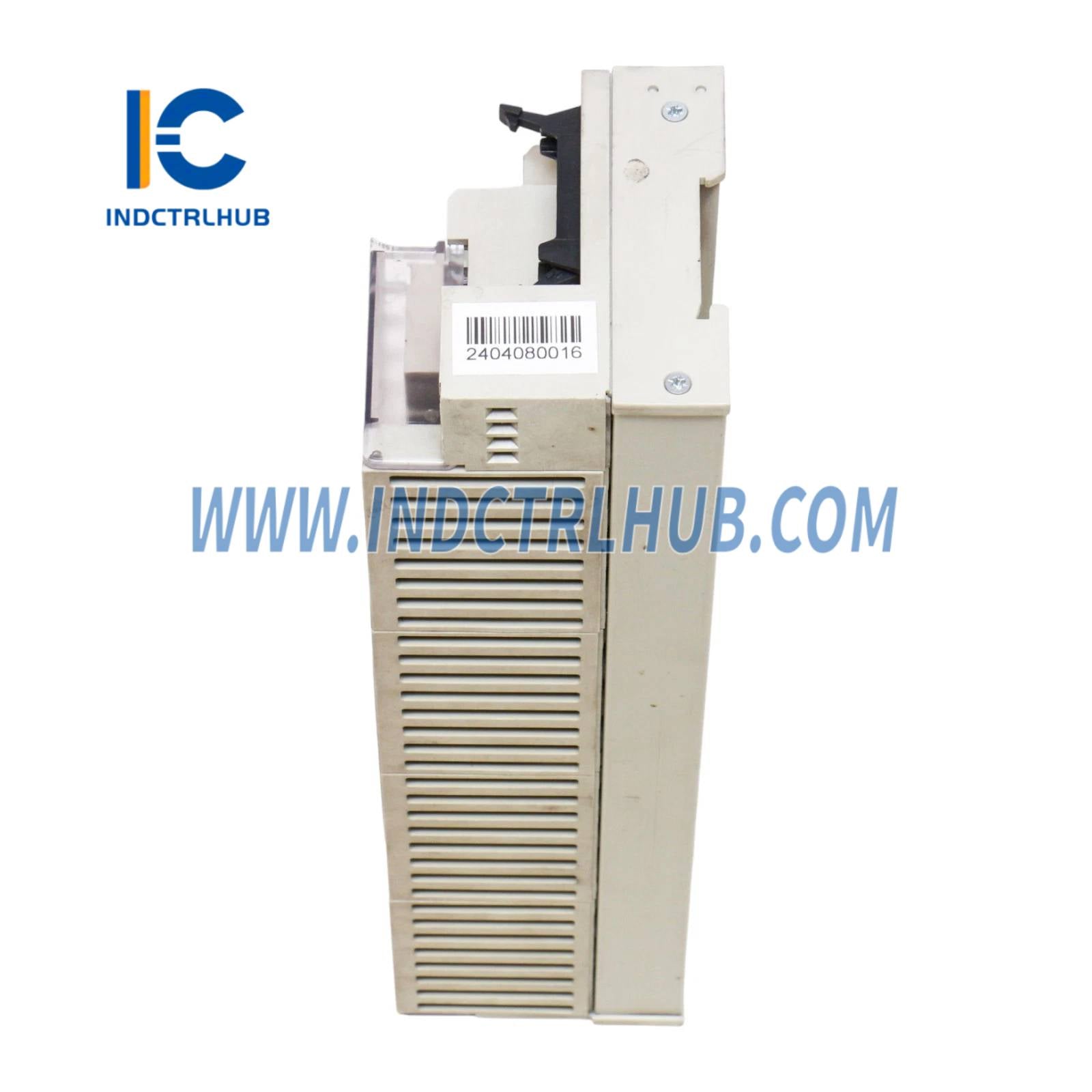

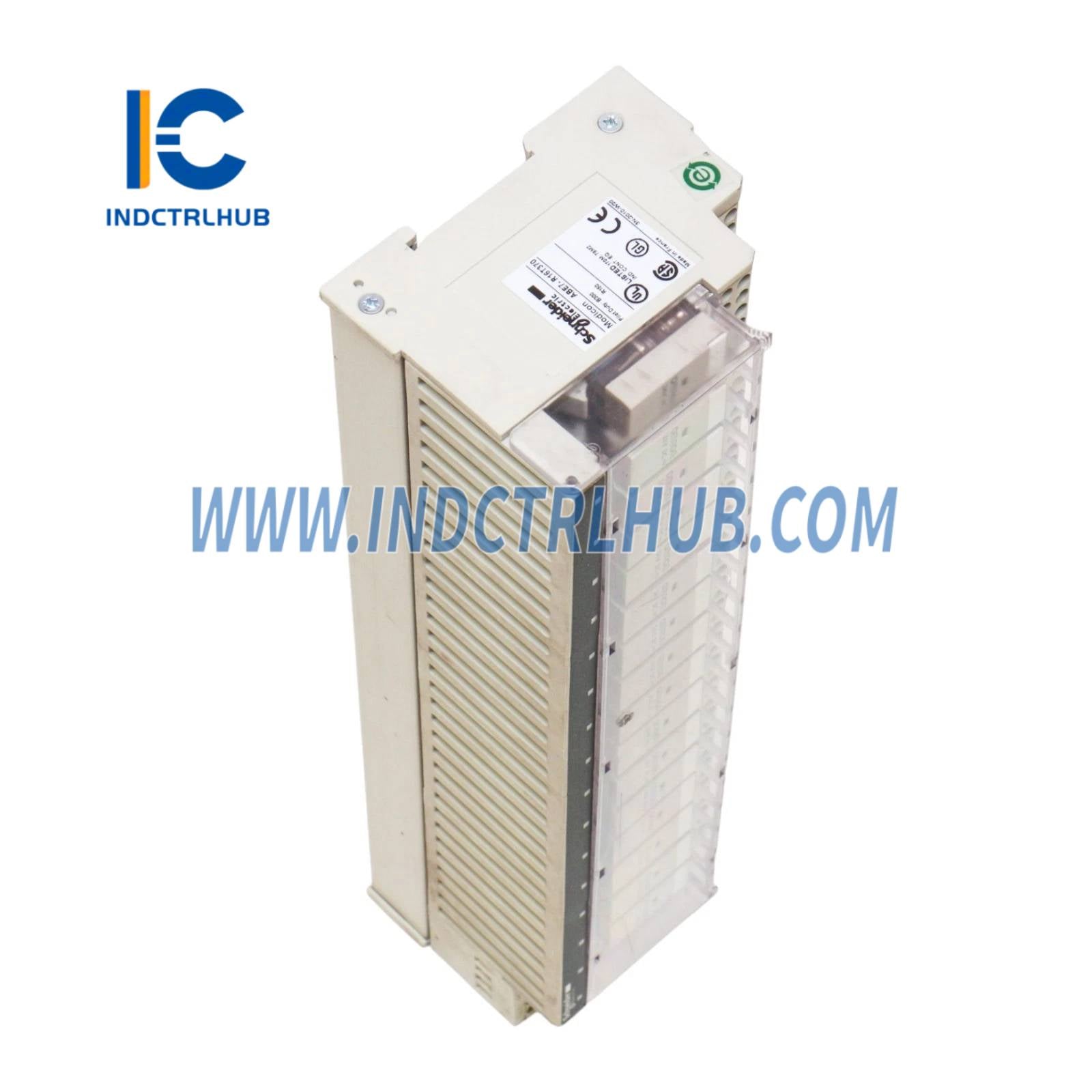

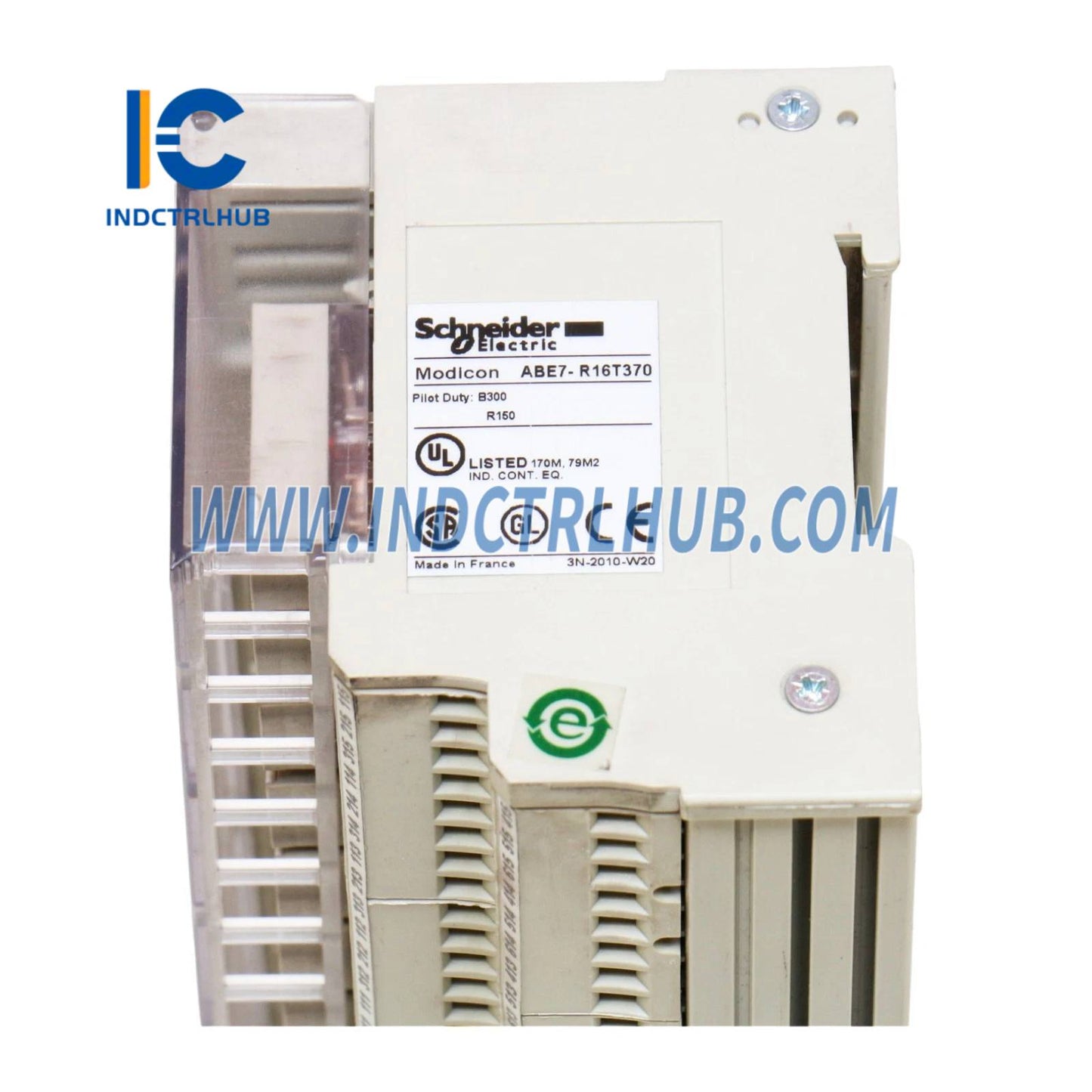

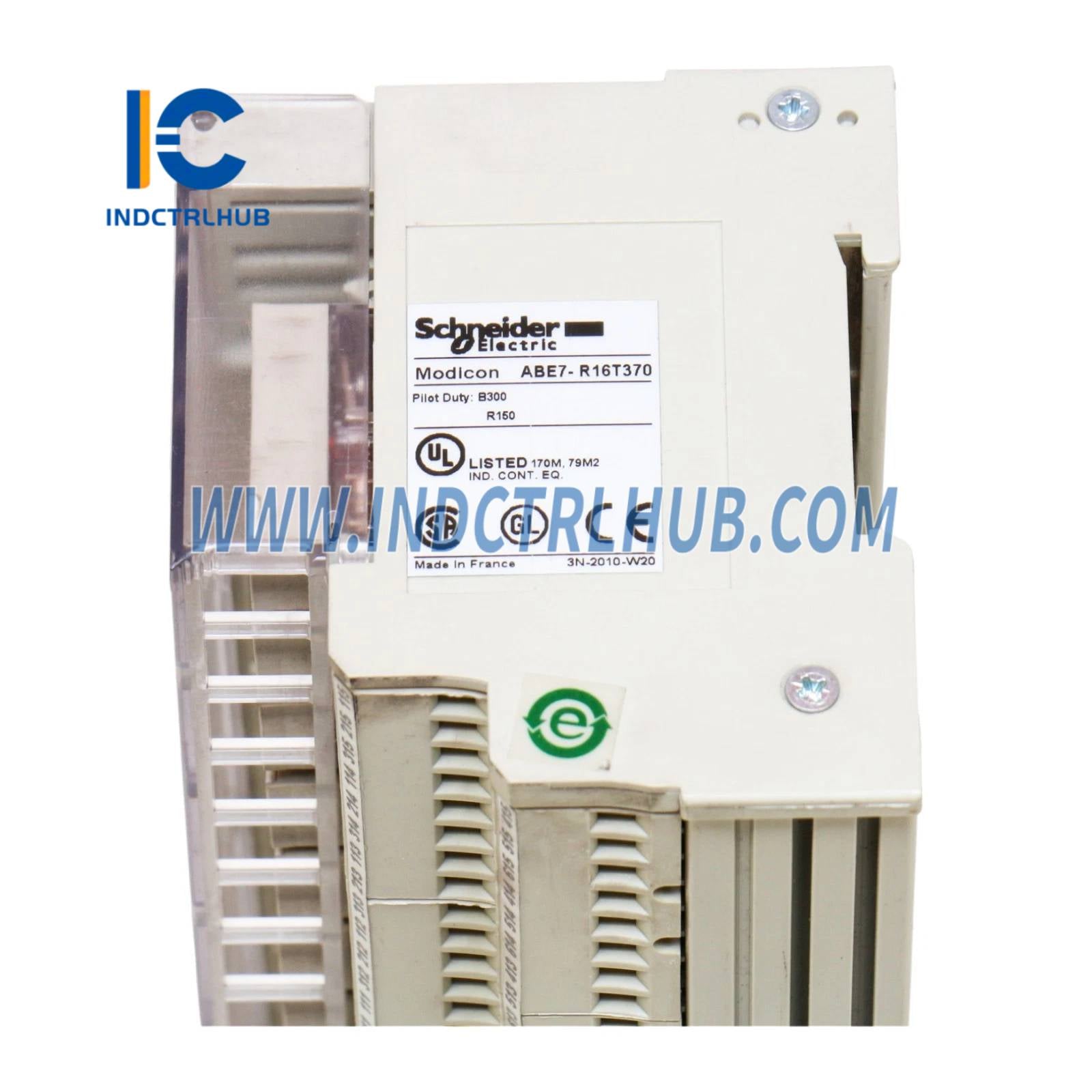

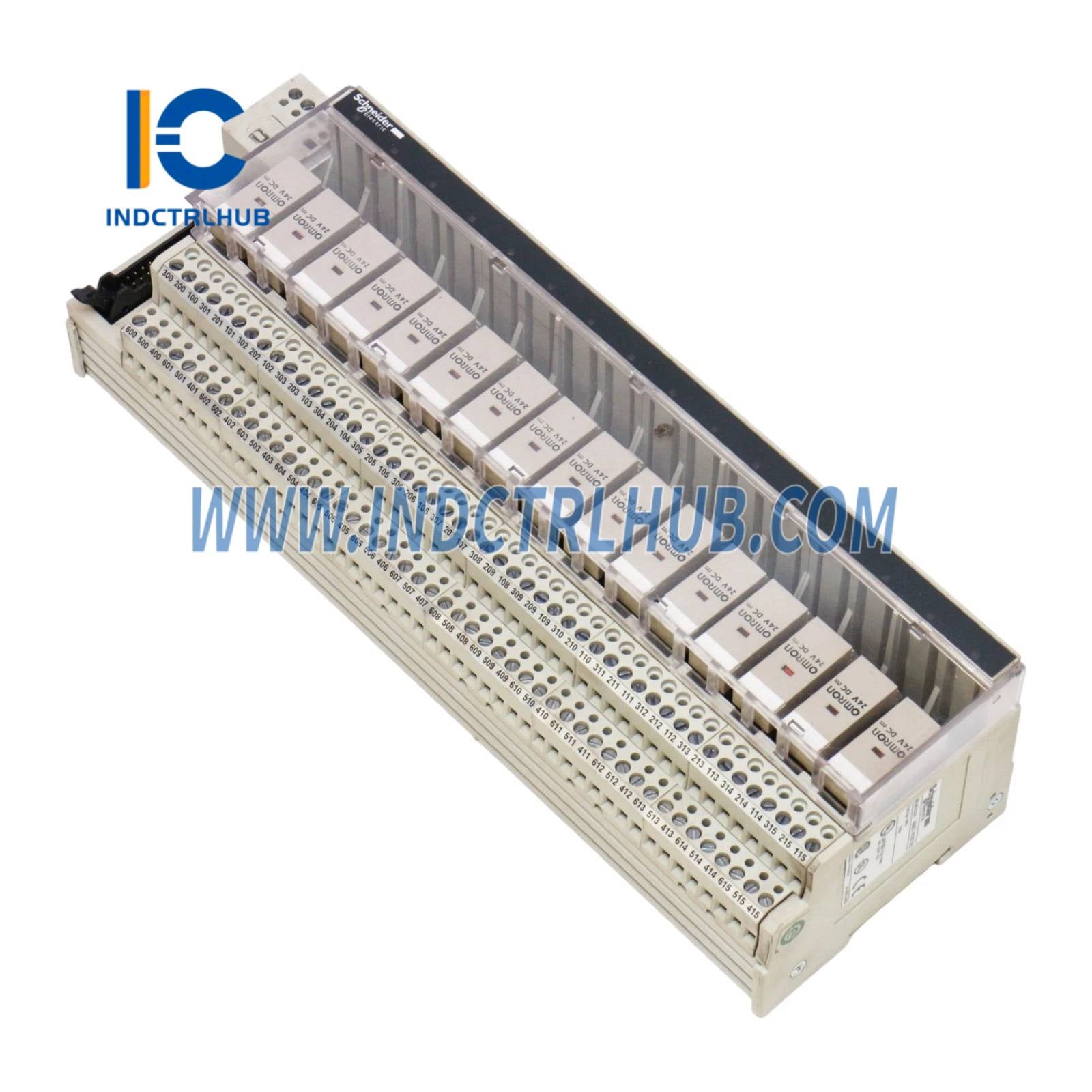

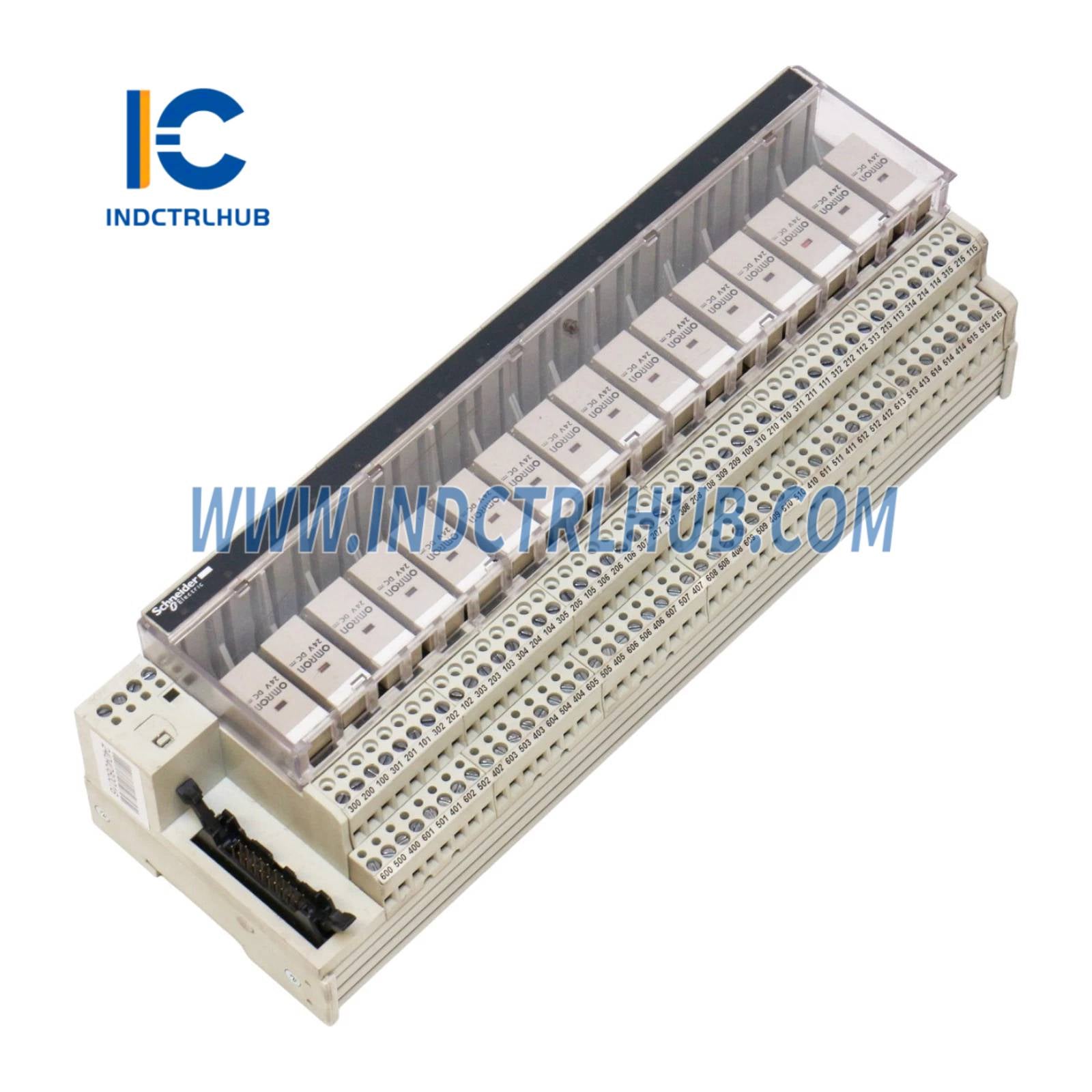

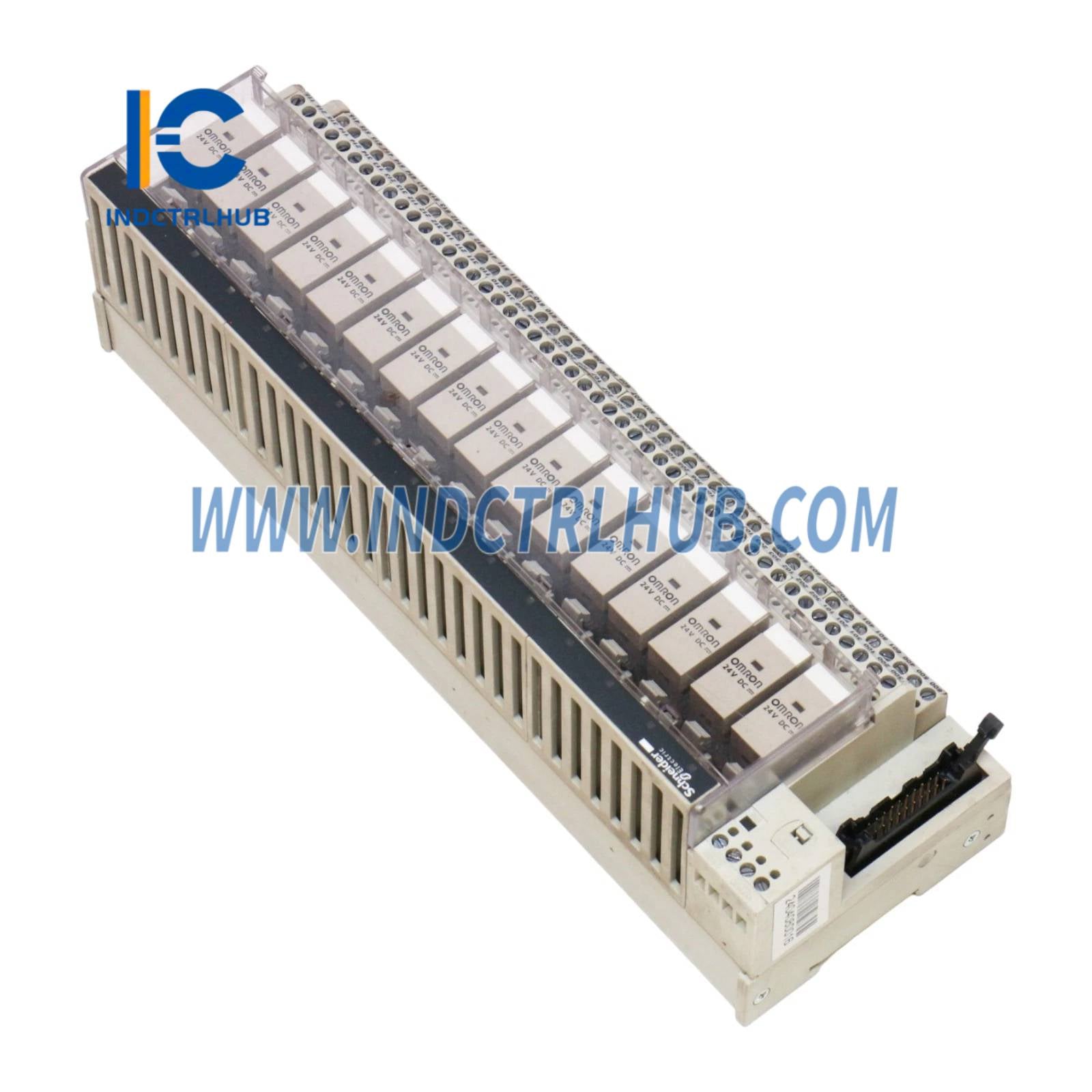

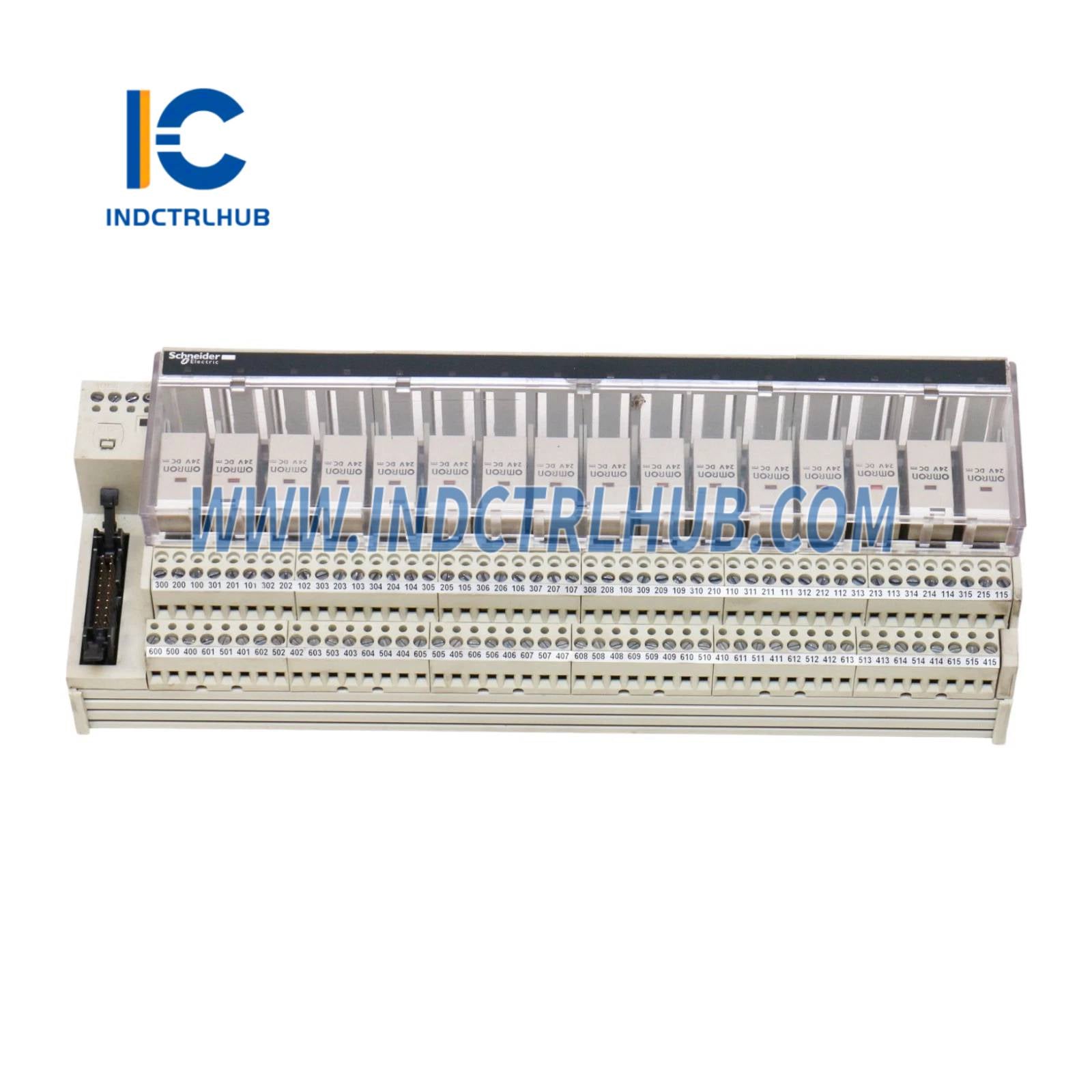

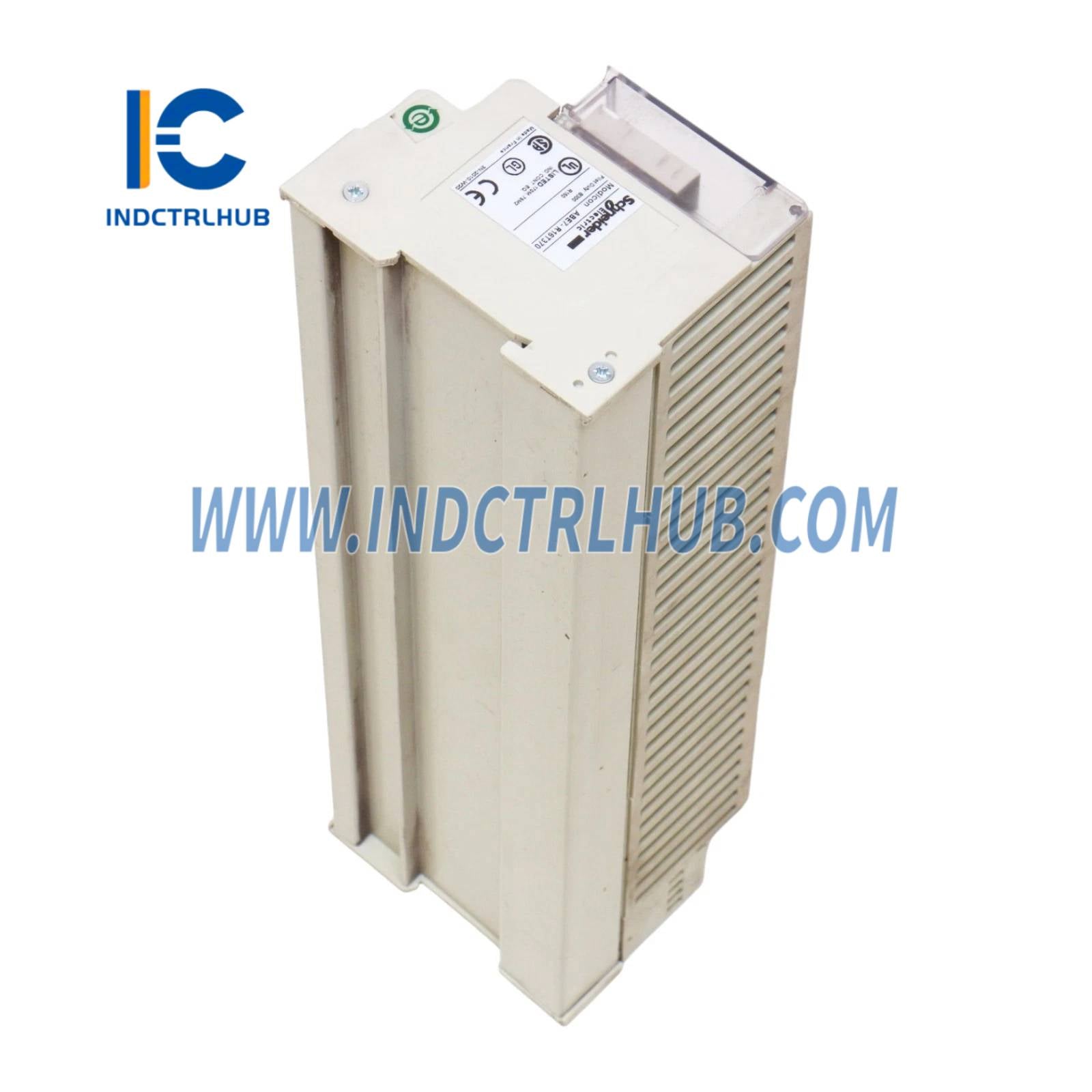

Podstavec s vymeniteľným elektromechanickým relé ABE7 - 16 kanálov - relé 12,5 mm |
|
Rad produktov |
Modicon ABE7 |
|
Typ produktu |
Podstavec s vymeniteľným elektromechanickým relé |
|
Typ podzákladne |
Výstupná podzákladňa |
|
Menovité napájacie napätie |
19…30 V (IEC 61131-2) |
|
Počet kanálov |
16 |
|
Typ napájacieho napätia |
DC |
|
Kompatibilita |
ABR7S37 |
|
Stavová LED |
1 LED na kanál (zelená) pre stav kanála 1 LED (zelená) pre zapnutie napájania |
|
Rozdelenie polarity |
Bez napätia |
|
Ochrana proti skratu |
1 A vnútorná poistka (rýchla, 5 x 20 mm) koniec PLC |
|
Spôsob upevnenia |
Pomocou klipov (35 mm symetrický DIN lišta) Skrutkami (pevná doska s upevňovacou sadou) |
|
Maximálny prúd napájania |
1 A |
|
Napätie na poistke |
0,3 V |
|
Menovité izolačné napätie |
2000 V (svorky/montážne lišty) 300 V (cievkový obvod/kontaktné obvody) IEC 60947-1 |
|
Menovité impulzné napätie |
2,5 kV |
|
Inštalačná kategória |
II (IEC 60664-1) |
|
Sťahovací moment |
5.3 lbf.in (0.6 N.m) plochý Ø 3.5 mm |
|
Čistá hmotnosť |
1,3 kg (2,9 lb) |
Environmentálne špecifikácie
|
Pole |
Detaily |
|---|---|
|
Certifikácie produktu |
DNV, CSA, GL, EAC |
|
Stupeň krytia IP |
IP2X (IEC 60529) |
|
Odolnosť voči žeraviacemu drôtu |
750 °C (1382 °F) (IEC 60695-2-11) |
|
Odolnosť proti otrasom |
15 gn (11 ms) (IEC 60068-2-27) |
|
Odolnosť proti vibráciám |
2 gn (f= 10…150 Hz) (IEC 60068-2-6) |
|
Odolnosť voči elektrostatickému výboju |
4 kV (kontakt), 8 kV (vzduch) (IEC 61000-4-2, úroveň 3) |
|
Odolnosť voči vyžarovaným poliam |
9,1 V/m (10 V/m) (26000000…1000000000 Hz) (IEC 61000-4-3, úroveň 3) |
|
Odolnosť voči rýchlym prechodným javom |
2 kV (úroveň 3) (IEC 61000-4-4) |
|
Okolitá teplota (prevádzka) |
-5 až 60 °C (23 až 140 °F) (IEC 61131-2) |
|
Okolitá teplota (skladovanie) |
-40 až 80 °C (-40 až 176 °F) (IEC 61131-2) |
|
Stupeň znečistenia |
2 (IEC 60664-1) |
Informácie o balení
|
Jednotka |
Typ |
Množstvo |
Rozmery (D × Š × V) |
Hmotnosť |
|---|---|---|---|---|
|
Balenie 1 |
PCE |
1 |
11,50 × 3,94 × 3,35 in |
1,181 kg (2,604 lb) |
|
Balenie 2 (voľne) |
S03 |
6 |
15,75 × 11,81 × 11,81 in |
7,557 kg (16,660 lb) |
Obchodné informácie
|
Pole |
Detaily |
|---|---|
|
Kategória |
US10CP222375 |
|
Plán zliav |
0CP2 |
|
GTIN |
3389110705119 |
|
Možnosť vrátenia |
Nie |
|
Krajina pôvodu |
Lotyšsko (LV) |
