Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
ABE7H16R31 |
|
Popis |

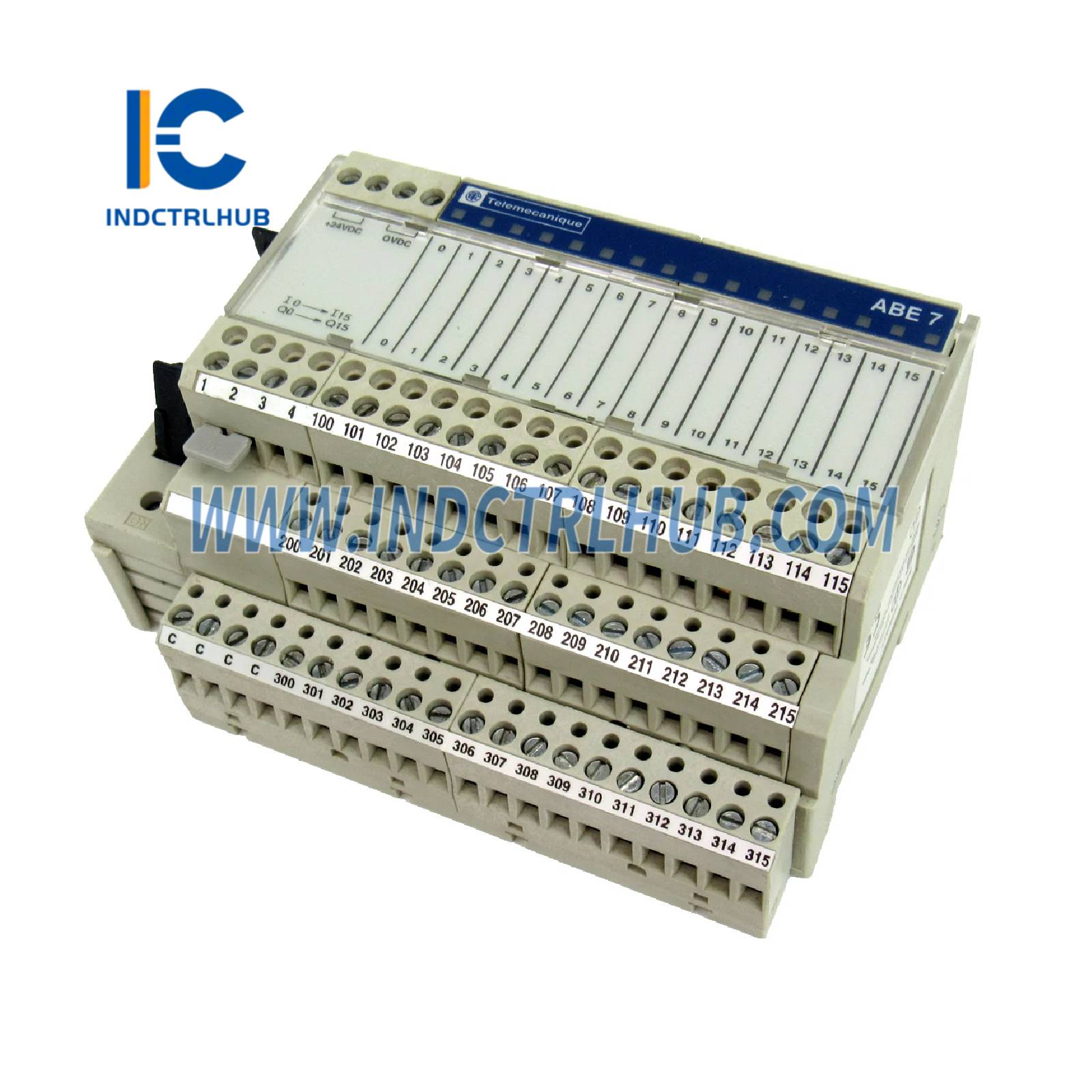

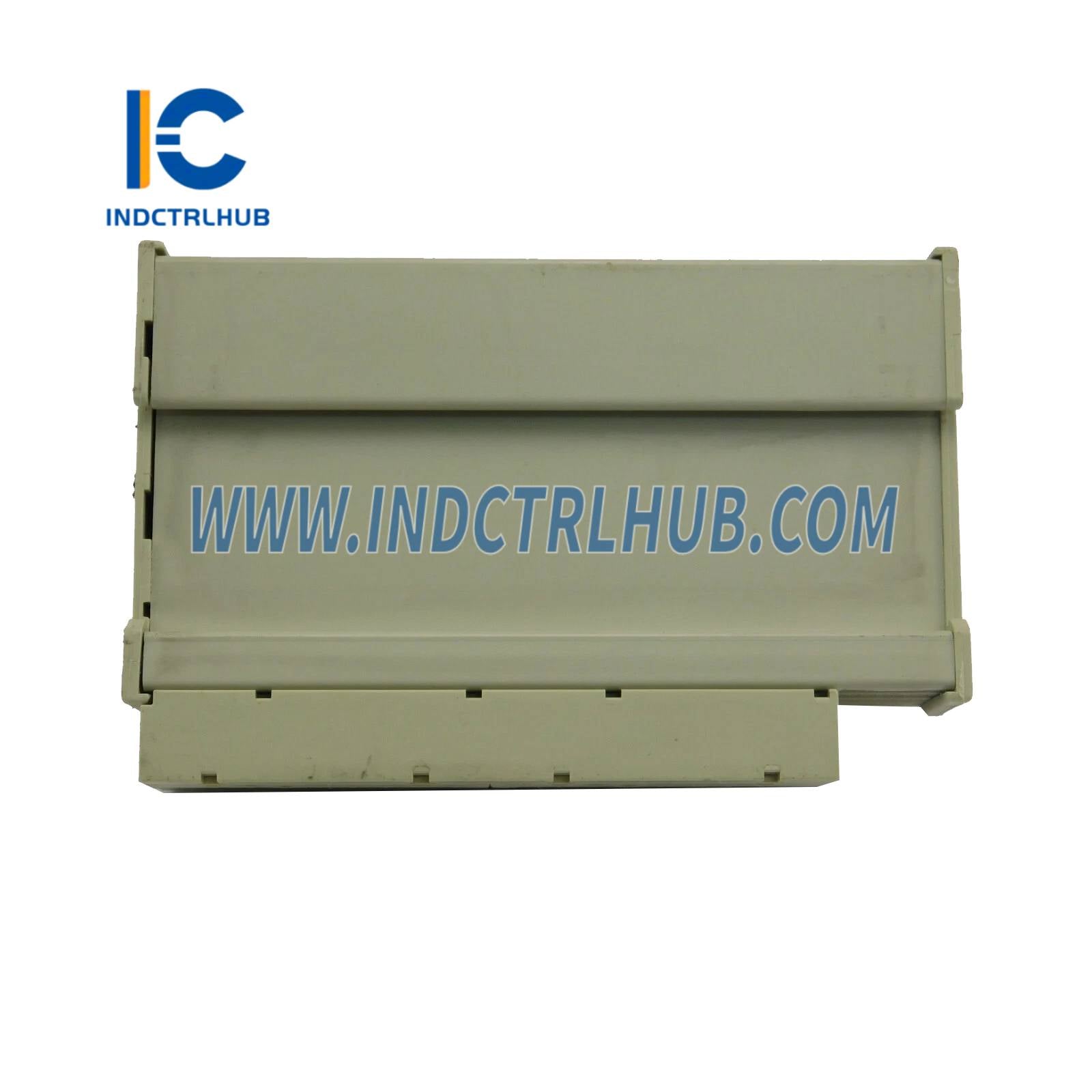

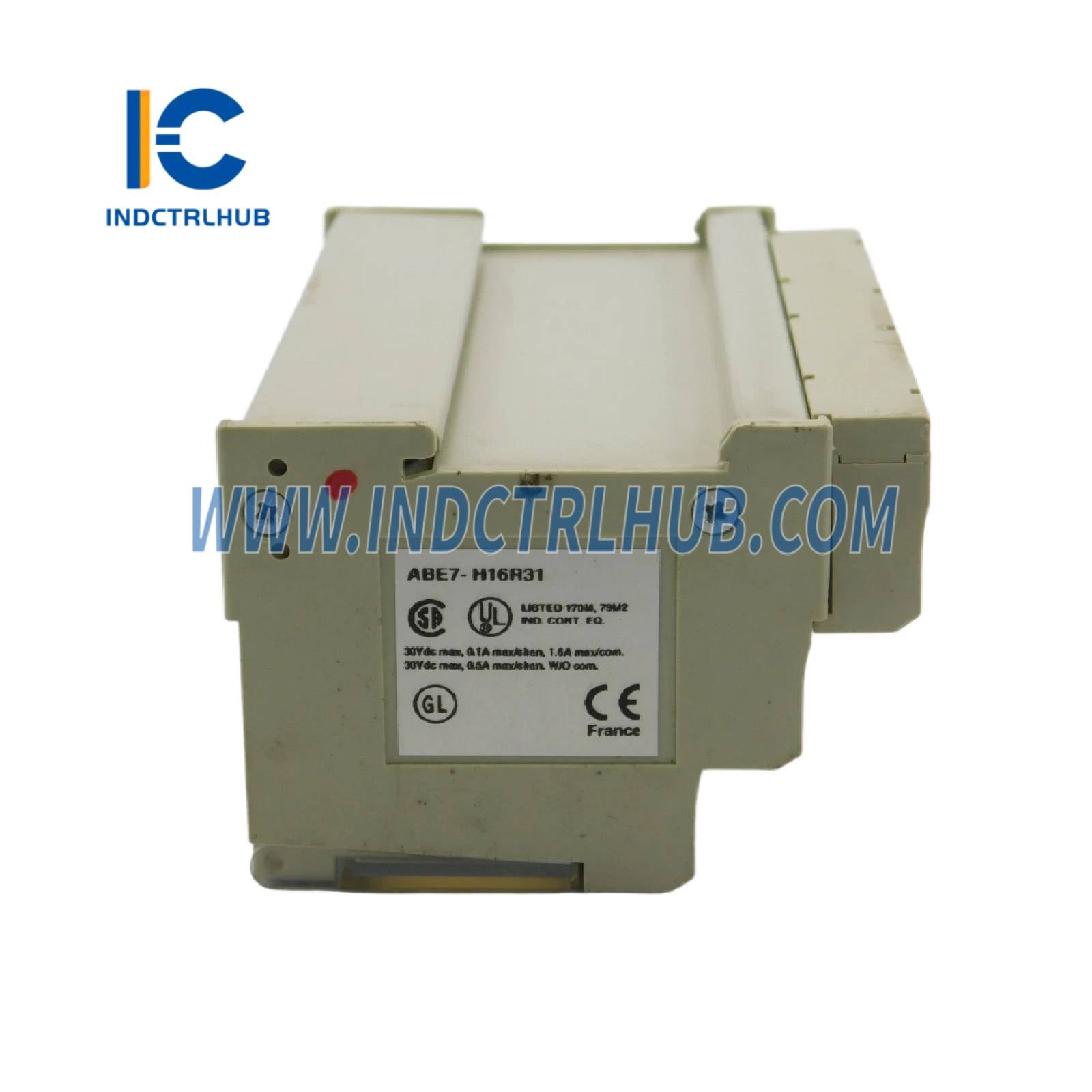

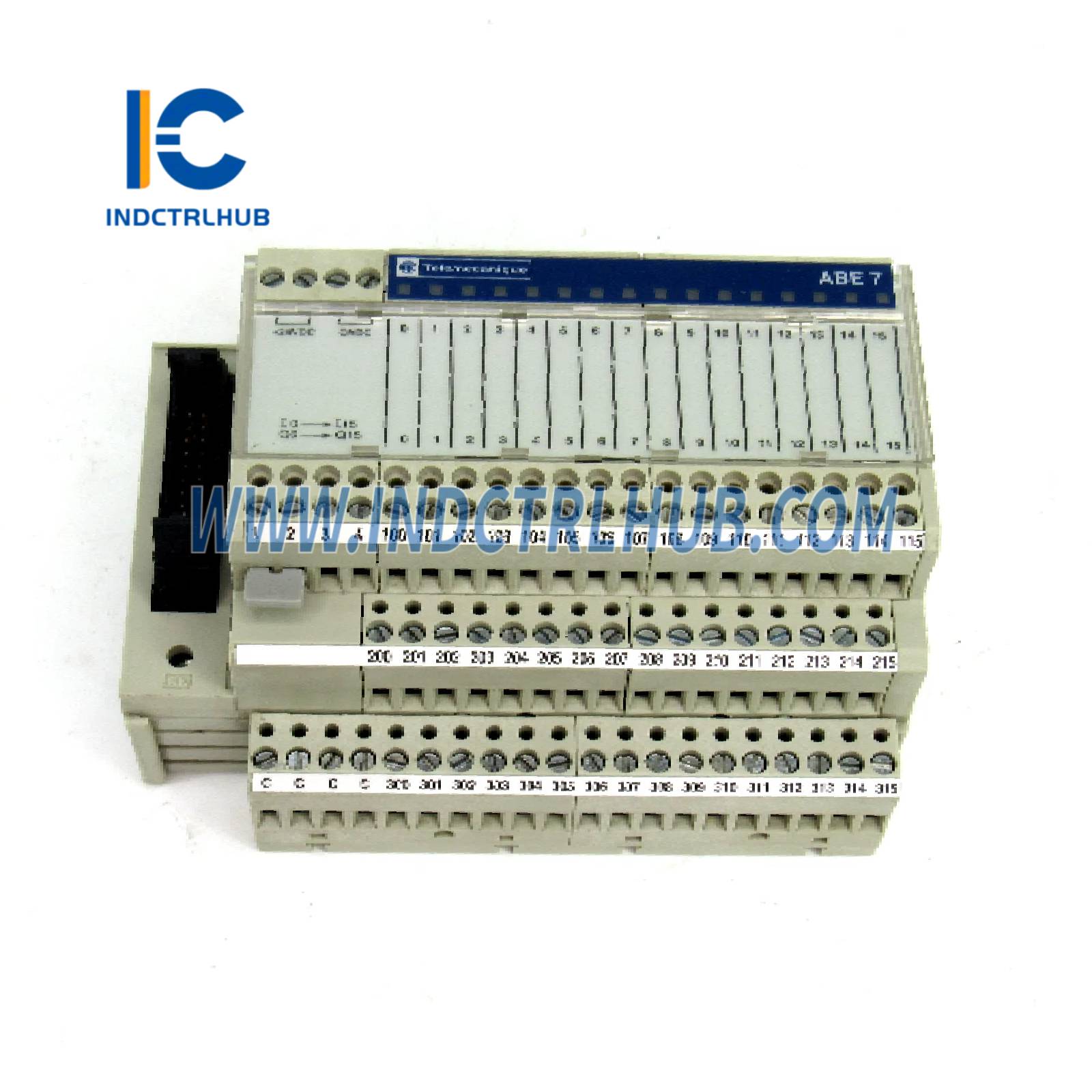

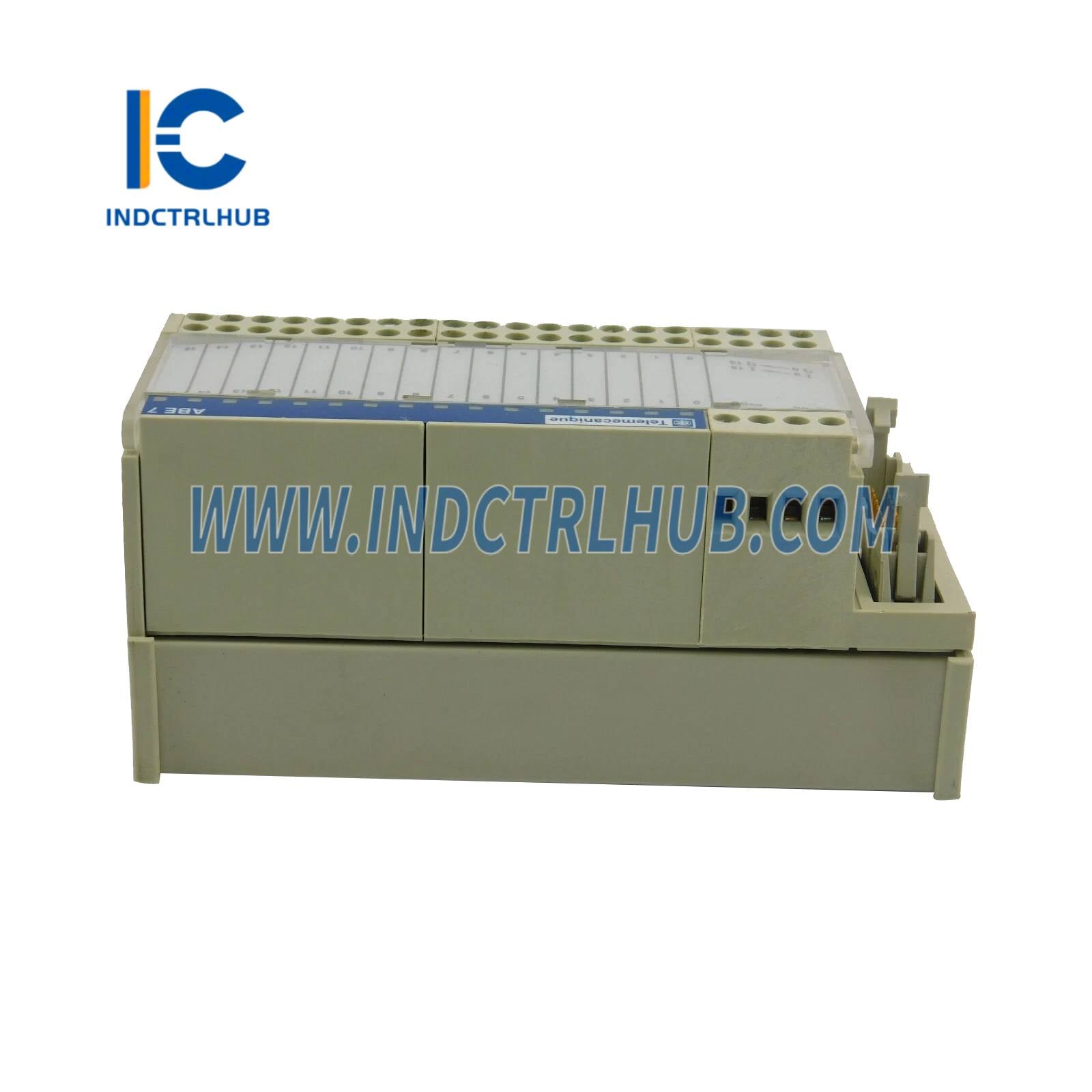

Pasívna pripojovacia podzákladňa ABE7 - 16 vstupov alebo výstupov - LED |
Špecifikácie
Hlavné
|
Špecifikácia |
Detaily |
|---|---|
|
Rad produktov |
Modicon ABE7 |
|
Typ produktu |
Pasívna diskrétna I/O podložka |
|
Typ podložky |
I/O podzákladňa |
|
Menovité napájacie napätie |
19…30 V DC (IEC 61131-2) |
|
Počet kanálov |
16 |
|
Počet terminálov na kanál |
3 |
|
Pripojenia (terminály) |
Skrutkové terminály (1 x 0,09 až 2,5 mm² AWG 28 až AWG 16) |
|
Typ skrutkového terminálu |
Pevné a flexibilné káblové pripojenia |
Doplnkový
|
Špecifikácia |
Detaily |
|---|---|
|
Typ napájacieho napätia |
DC |
|
Počet horizontálnych riadkov |
3 |
|
Stavová LED |
1 LED na kanál (zelená) pre indikáciu stavu |
|
Rozdelenie polarity |
0 V alebo 24 V |
|
Ochrana proti skratu |
2 A vnútorná poistka (rýchla poistka na konci PLC) |
|
Typ konektora |
HE-10 |
|
Číslo pinu |
20 pinov |
|
Spôsob upevnenia |
Pomocou klipov (35 mm symetrický DIN lišta), skrutiek (pevná doska s upevňovacou sadou) |
|
Maximálny prúd napájania |
1,8 A |
|
Prúd na kanál |
0,5 A |
|
Maximálny prúd na výstup spoločný |
1,8 A |
|
Pokles napätia na poistke napájania |
0,3 V |
|
Menovité izolačné napätie |
2000 V (IEC 60664-1) |
|
Inštalačná kategória |
II (IEC 60664-1) |
|
Uťahovací moment |
5,3 lbf.in (0,6 N.m) |
|
Šírka |
4,9 in (125 mm) |
|
Čistá hmotnosť |
0,763 lb (0,346 kg) |
Environmentálne
|
Špecifikácia |
Detaily |
|---|---|
|
Certifikácie produktu |

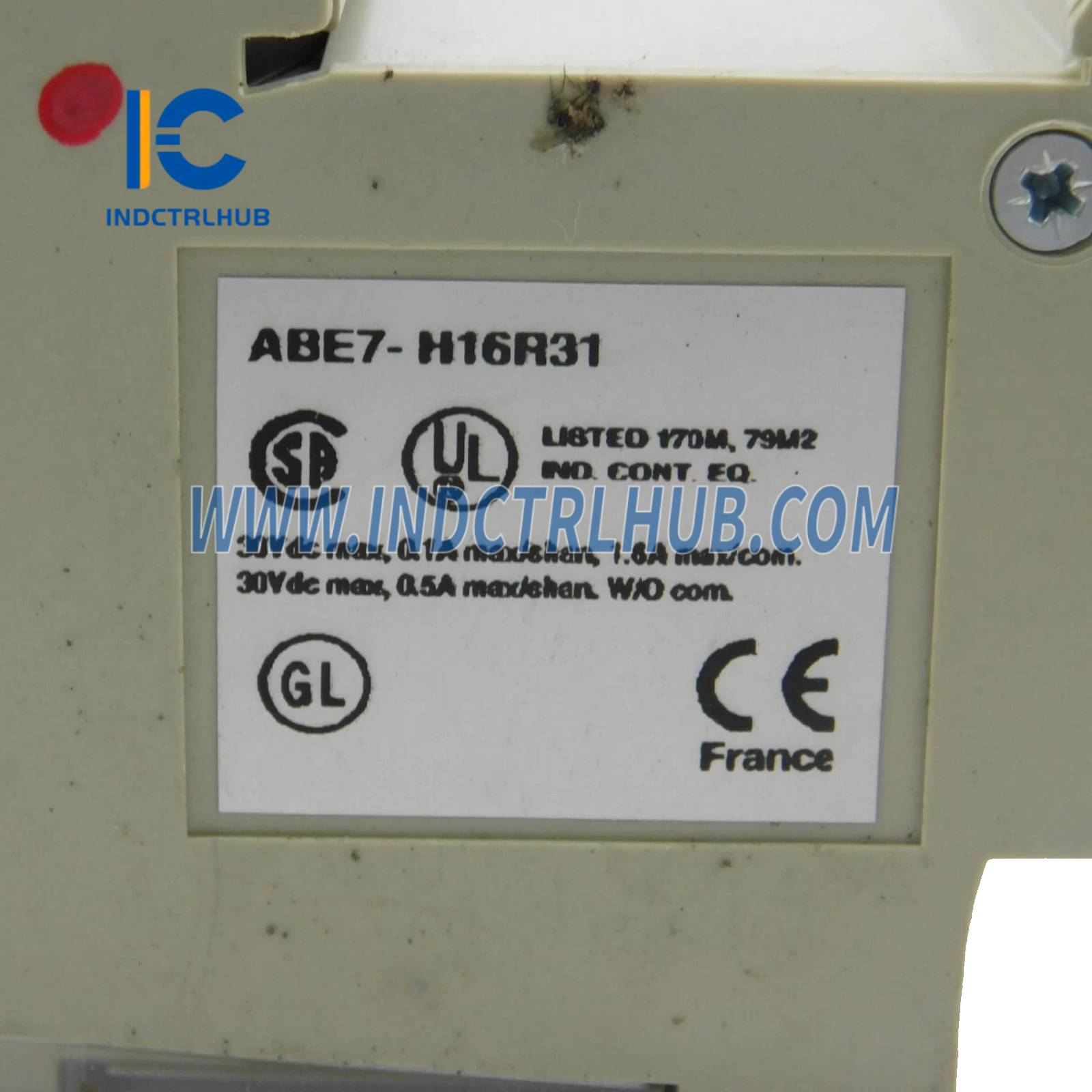

CSA, GL, UL, DNV, EAC |
|
Stupeň krytia IP |
IP2X (IEC 60529) |
|
Odolnosť voči žeraviacemu drôtu |
1382 °F (750 °C) po dobu 30 sekúnd (IEC 60695-2-11) |
|
Odolnosť proti otrasom |
15 gn po dobu 11 ms (IEC 60068-2-27) |
|
Odolnosť proti vibráciám |
2 gn (f = 10…150 Hz) (IEC 60068-2-6) |
|
Odolnosť voči elektrostatickému výboju |
4 kV (kontakt), 8 kV (vzduch) (IEC 61000-4-2) |
|
Odolnosť voči vyžarovaným poliam |
9,1 V/m (10 V/m) (IEC 61000-4-3) |
|
Odolnosť voči rýchlym prechodným javom |
2 kV (úroveň 3) (IEC 61000-4-4) |
|
Teplota okolia pre prevádzku |
23…140 °F (-5…60 °C) (IEC 61131-2) |
|
Teplota okolia pre skladovanie |
-40…176 °F (-40…80 °C) (IEC 61131-2) |
|
Stupeň znečistenia |
2 (IEC 60664-1) |
Detaily objednávky a dopravy
|
Pole |
Detaily |
|---|---|
|
Kategória |
US10CP222375 |
|
Plán zliav |
0CP2 |
|
GTIN |
3389110544985 |
|
Možnosť vrátenia |
Nie |
|
Krajina pôvodu |
USA |
