Product Description
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |

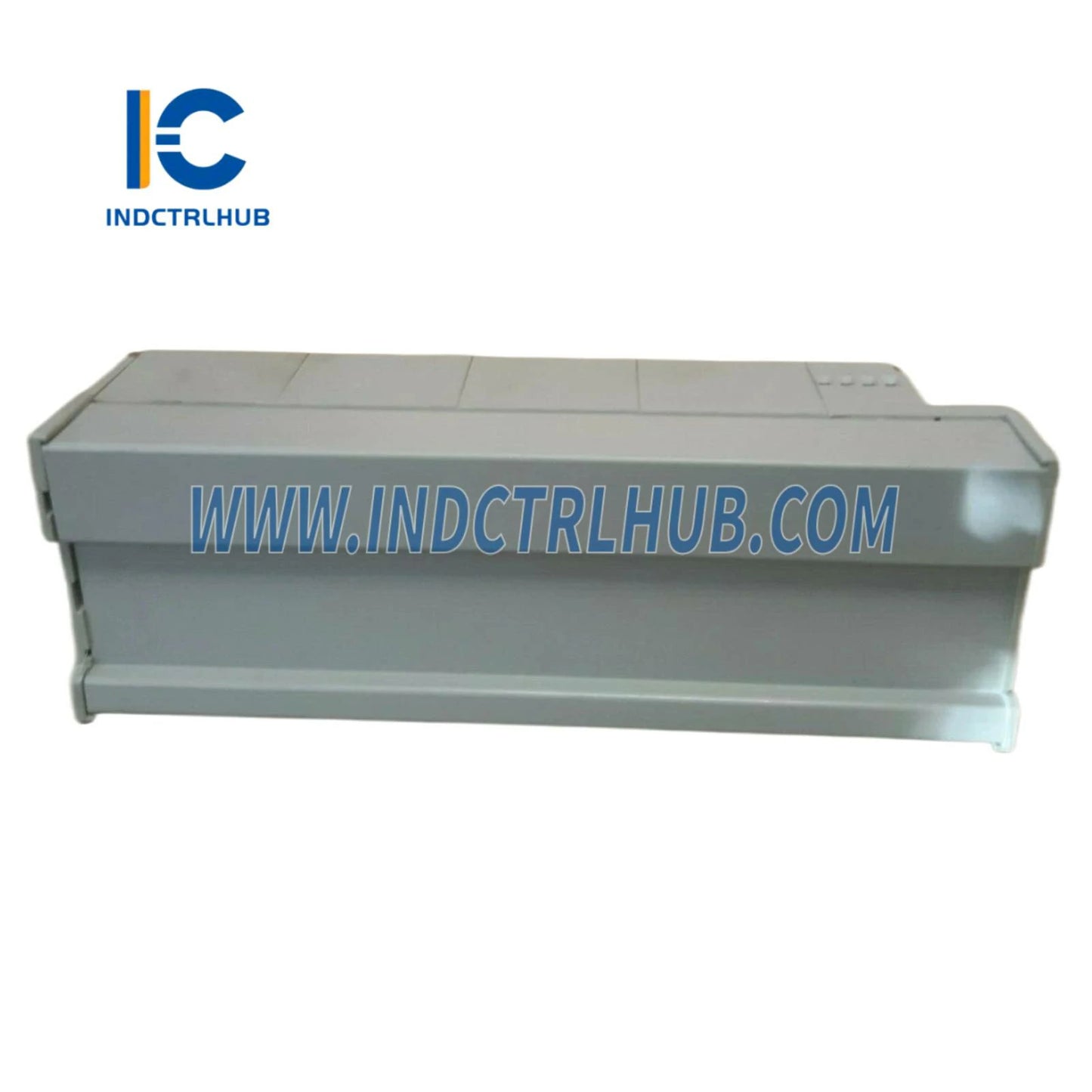

ABE7H16F43 |
|
Popis |
Pasívna pripojovacia podzákladňa ABE7 – 16 výstupov – poistky – LED – izolátor |
|
Rad produktov |
Modicon ABE7 |
|
Typ produktu |
Pasívna diskrétna I/O podzákladňa |
|
Typ podzákladne |
Výstupná podzákladňa |
|
Krajina pôvodu |
Francúzsko |
|
GTIN |
3389110644494 |
|
Možnosť vrátenia |
Nie |
Technické špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Menovité napájacie napätie [Us] |
19…30 V (DC) IEC 61131-2 |
|
Počet kanálov |
16 |
|
Svorky na kanál |
2 |
|
Pripojenia – svorky |
Typ skrutky (rôzne veľkosti vodičov; flexibilné a pevné) |
|
Doplnkové informácie o kanáli |
1 vypínač odpojovač na kanál |
|
Typ konektora |
HE-10 |
|
Počet pinov |
20 |
|
Stavové LED |
- 1 zelená na kanál (stav) - 1 červená na kanál (prepálená poistka) - 1 zelená (napájanie ZAPNUTÉ) |
|
Rozdelenie polarity |
0 V |
|
Ochrana proti skratu |
- 2 A vnútorná poistka (koniec PLC) - 0,125 A poistka/kanál (výstupný obvod) |
|
Prúd na kanál |
0,125 A |
|
Maximálny prúd na spoločný výstup |
1,8 A |
|
Maximálny prúd napájania |
1,8 A |
|
Pokles napätia na poistke napájania |
0,3 V |
|
Maximálny pokles napätia na kanál |
2 V |
|
Menovité izolačné napätie [Ui] |
2000 V |
|
Inštalačná kategória |
II (IEC 60664-1) |
|
Počet horizontálnych riadkov |
1 |
|
Spôsob upevnenia |
DIN lišta (klipy) alebo pevná doska (skrutky + upevňovacia sada) |
|
Sťahovací moment |
0.6 N·m (5.3 lbf.in) plochý Ø 3.5 mm |
|
Šírka |
8.1 in (206 mm) |
|
Čistá hmotnosť |
1.41 lb (0.64 kg) |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Stupeň ochrany (IP) |
IP2X (IEC 60529) |
|
Prevádzková teplota prostredia |
-5 až 60 °C (23 až 140 °F) |
|
Teplota skladovania prostredia |
-40 až 80 °C (-40 až 176 °F) |
|
Stupeň znečistenia |
2 (IEC 60664-1) |
|
Odolnosť voči žeraviacemu drôtu |
750 °C (IEC 60695-2-11) |
|
Odolnosť proti otrasom |
15 gn po dobu 11 ms (IEC 60068-2-27) |
|
Odolnosť proti vibráciám |
2 gn, 10–150 Hz (IEC 60068-2-6) |
|
Odolnosť proti elektrostatickému výboju |
4 kV (kontakt), 8 kV (vzduch) (IEC 61000-4-2 Úroveň 3) |
|
Odolnosť proti žiareniu elektromagnetického poľa |
10 V/m, 26 MHz–1 GHz (IEC 61000-4-3 Úroveň 3) |
|
Odolnosť proti rýchlym prechodným javom |
2 kV (IEC 61000-4-4 Úroveň 3) |
Certifikáty
|
Certifikácia |
Štandard/Organizácia |
|---|---|
|
UL |
Áno |
|
CSA |
Áno |
|
DNV |
Áno |
|
GL |
Áno |
|
EAC |
Áno |
