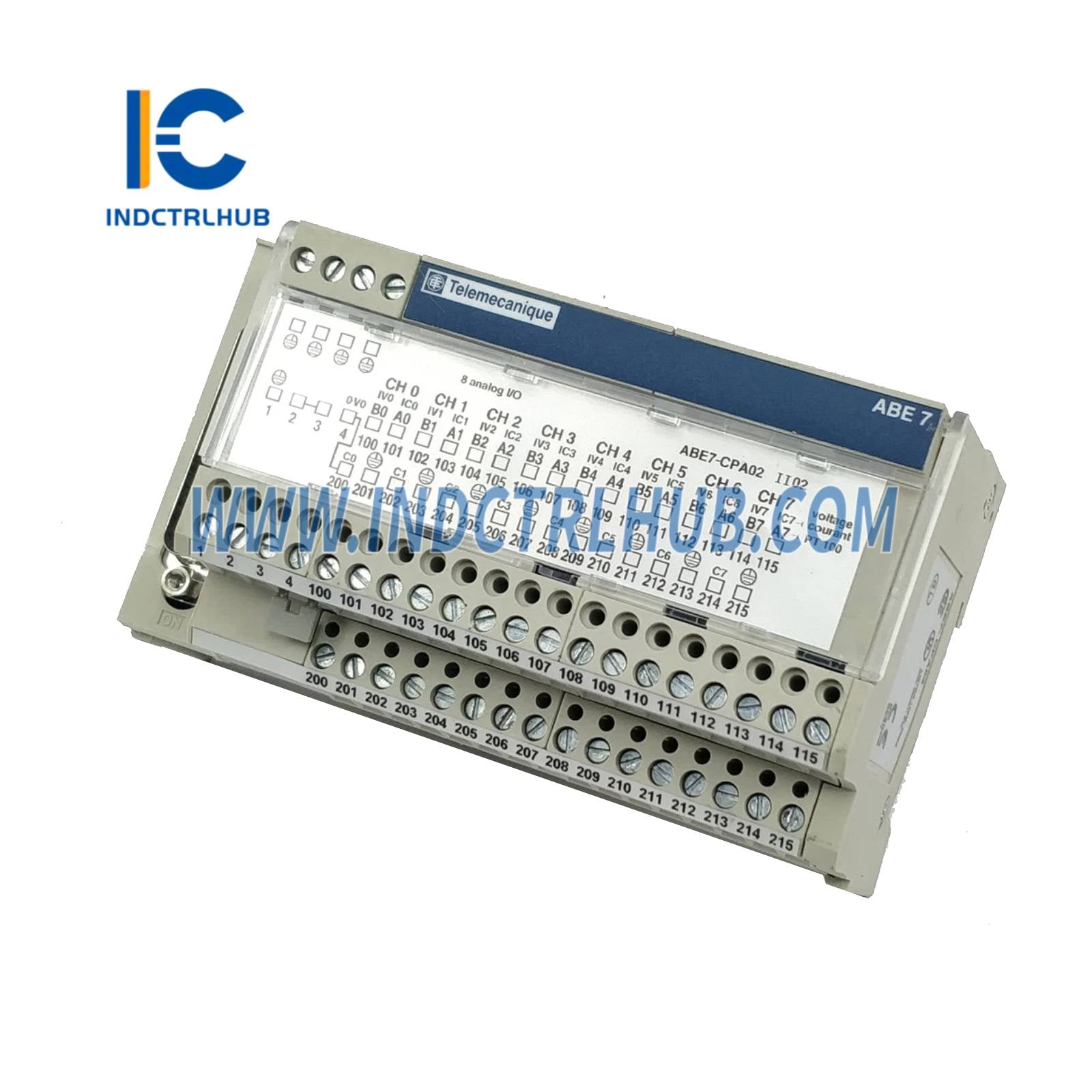

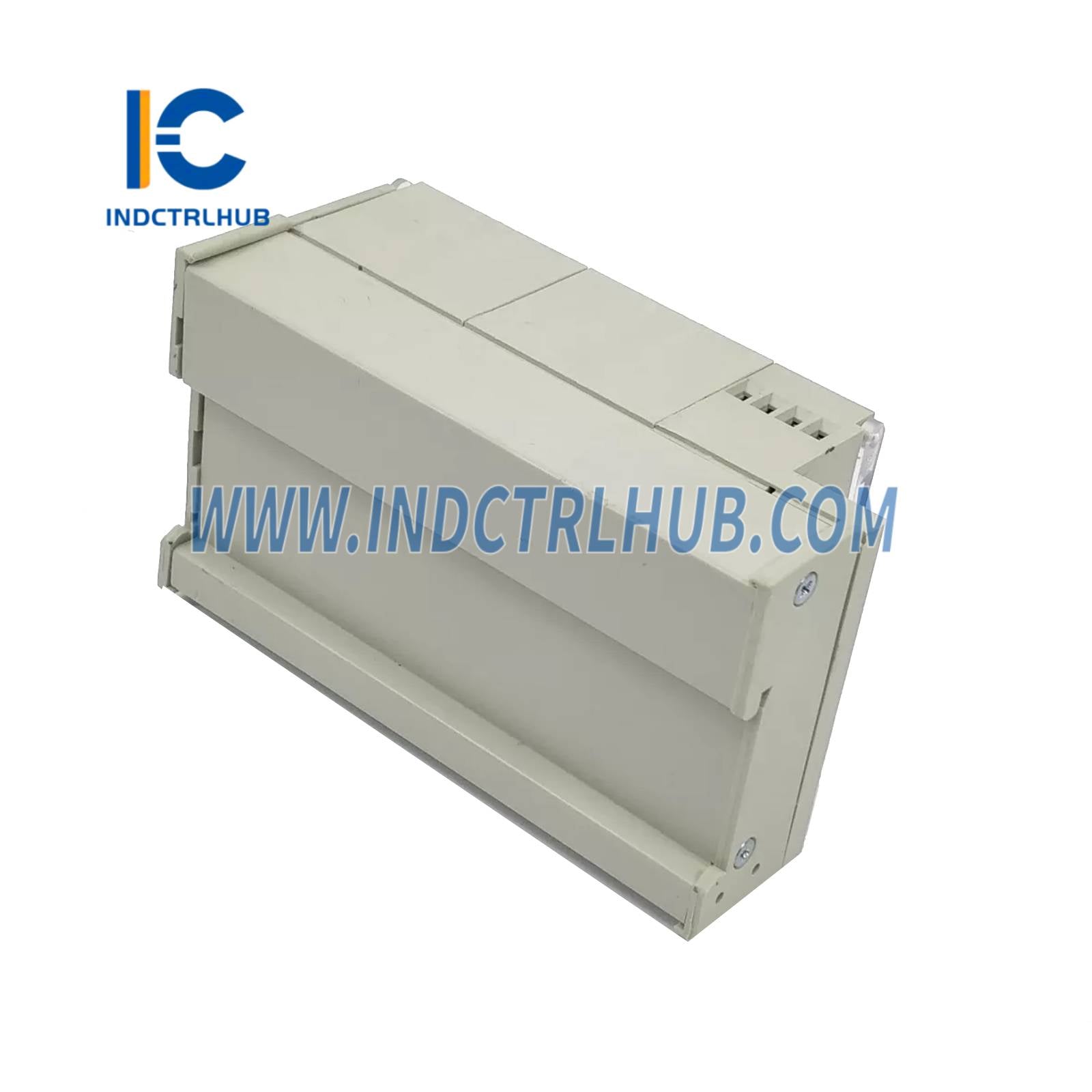

Schneider ABE7CPA02 pripojovacia podložka
Schneider ABE7CPA02 pripojovacia podložka
Manufacturer: Schneider
Product No.: ABE7CPA02
Condition:1000 skladom
Product Type: Pripojovací podstavec
Product Origin: USA
Payment: T/T, Western Union
Weight: 290g
Shipping port: Xiamen
Warranty: 12 months
- 24/7 Podpora
- 30-dňové vrátenie tovaru
- Rýchle doručenie
Všeobecné informácie
|
Pole |
Popis |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
ABE7CPA02 |
|
Produktová rada |
Modicon ABE7 |
|
Typ produktu |
Pripojovacia podložka pre počítadlové a analógové kanály |
|
Popis |
Pripojovacia podložka ABE7 _ pre pasívnu distribúciu 8 kanálov |
_
_
Špecifikácie
_
Hlavné špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Počet kanálov |
8 |
|
Funkcia modulu |
Analógový vstupný prúd PremiumAnalógové vstupné napätie PremiumPt100 Premium |
|

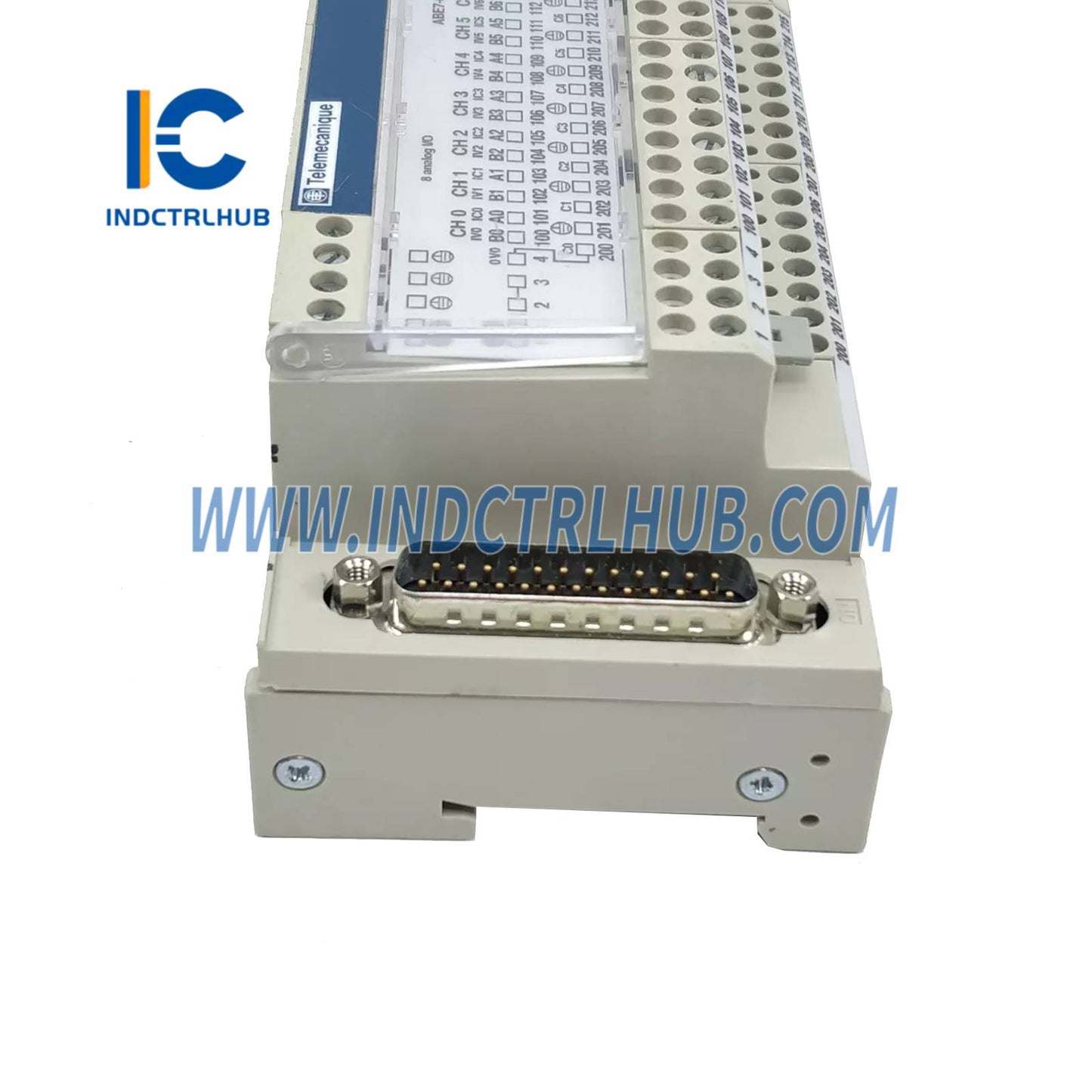

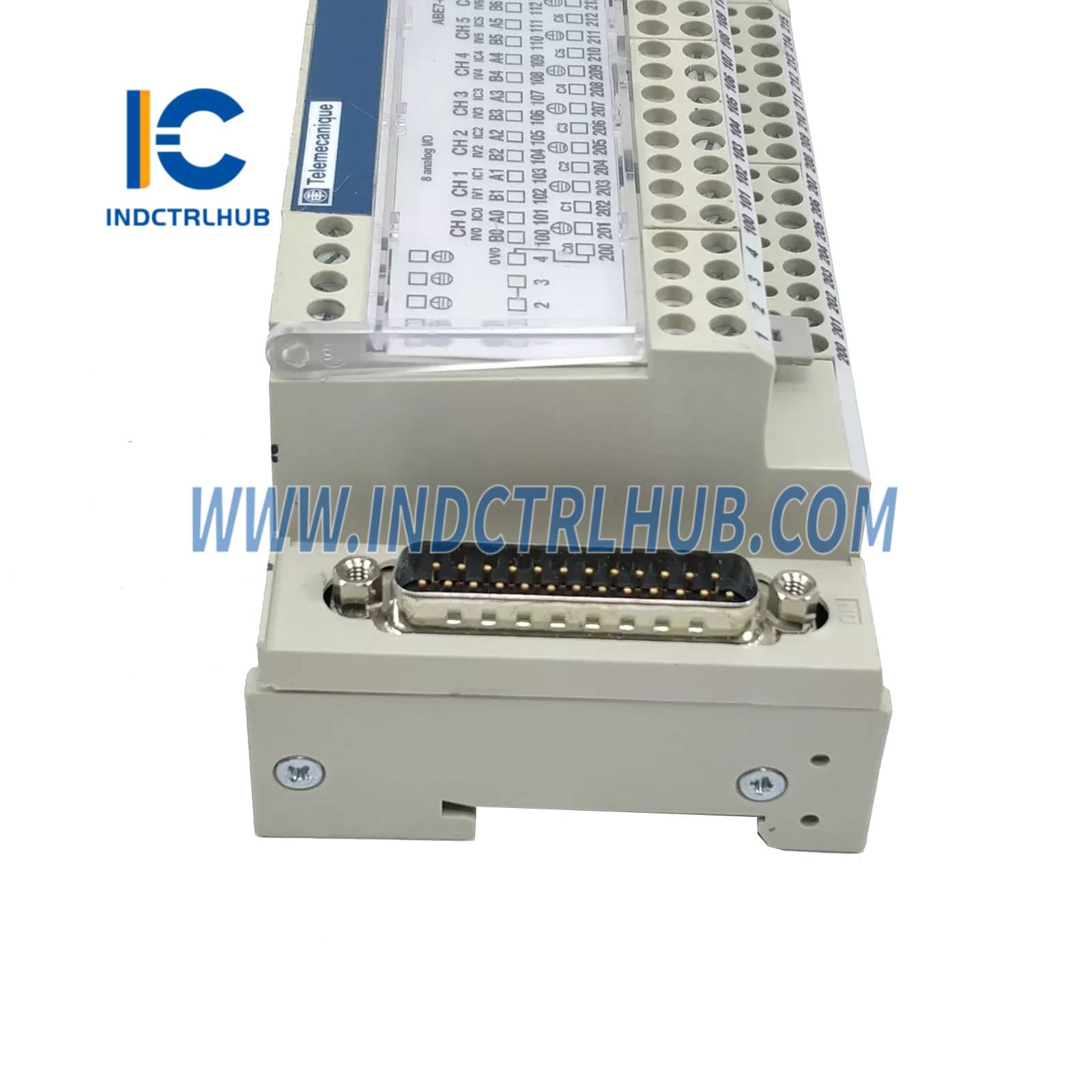

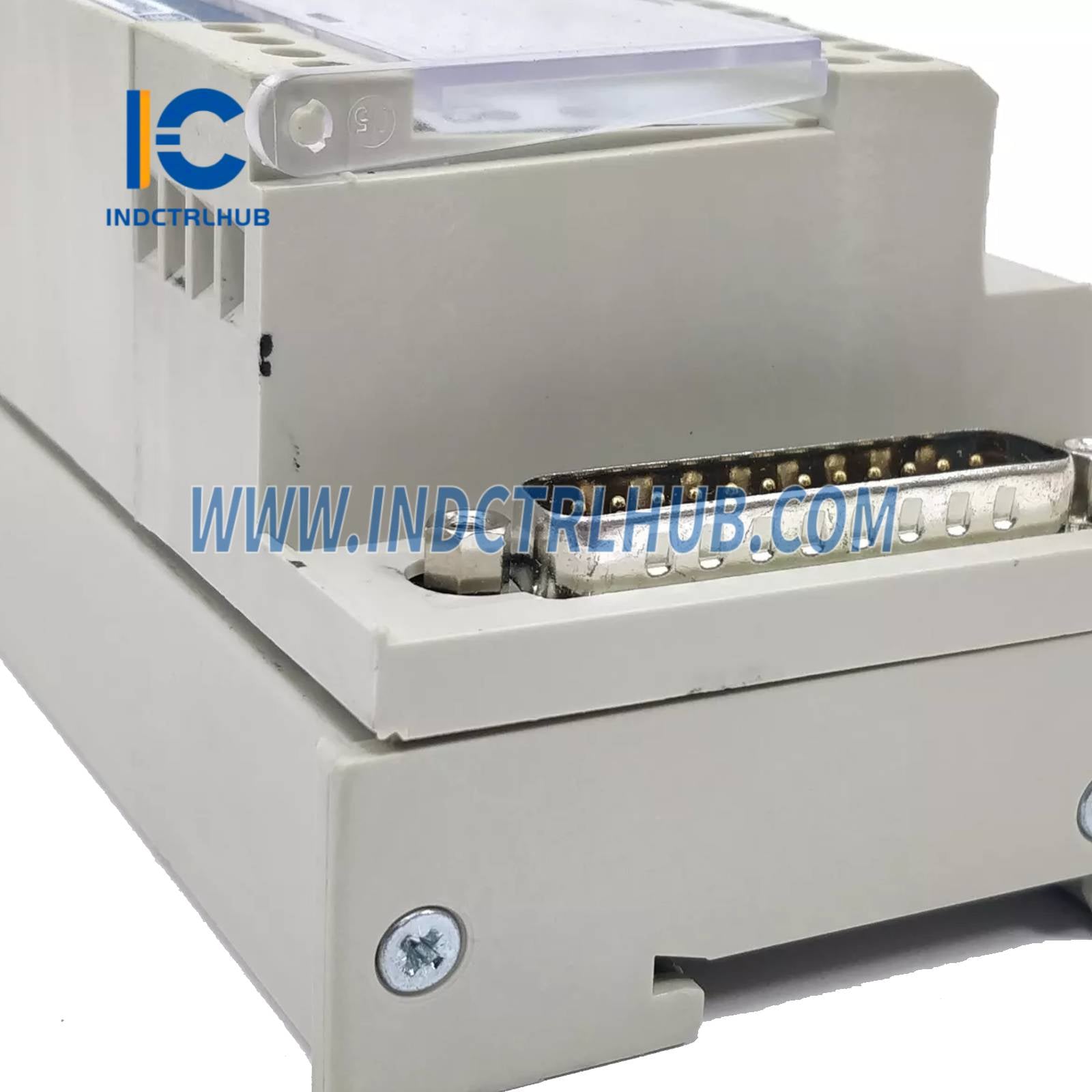

Pripojenie k PLC |
SUB-D 25 |
|
Menovité izolačné napätie [Ui] |
2000 V (svorky/montážne lišty) |
|
Inštalačná kategória |
II (IEC 60664-1) |
|
Spôsob upevnenia |
Klipsne (35 mm DIN lišta) alebo skrutky (pevná doska s upevňovacou sadou) |
|
Uťahovací moment |
5,3 lbf.in (0,6 N·m), plochý _ 3,5 mm skrutkovač |
_

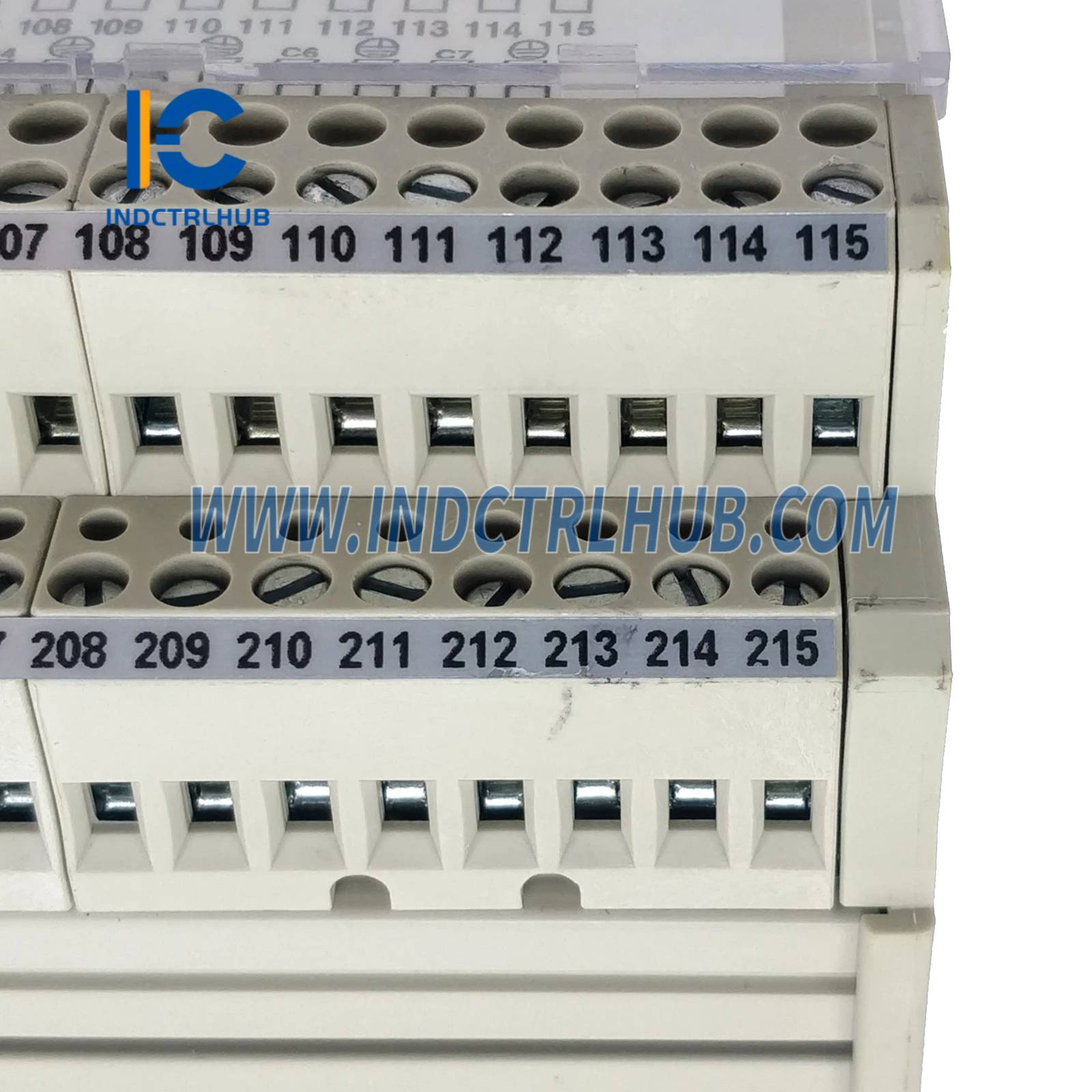

Pripojenie terminálov
|
Typ |
Rozsah (metrický) |
Rozsah (AWG) |
|---|---|---|
|
Flexibilný s koncovkou kábla |
1 x 0,09_1,5 mm² / 2 x 0,09_0,75 mm² |
AWG 28_AWG 16 / AWG 28_AWG 20 |
|
Pevný |
1 x 0,14_2,5 mm² / 2 x 0,2_2,5 mm² |
AWG 26_AWG 12 / AWG 24_AWG 14 |
|
Flexibilný bez koncovky kábla |
1 x 0,14_2,5 mm² |
AWG 26_AWG 14 |
_
Fyzikálne vlastnosti
|
Špecifikácia |
Hodnota |
|---|---|
|
Čistá hmotnosť |
0,64 lb (0,29 kg) |
|
Stupeň krytia IP |
IP20 (IEC 60529) |
_
_
Environmentálne špecifikácie
|
Parameter |
Hodnota / norma |
|---|---|
|
Prevádzková teplota |
32_140 °F (0_60 °C) IEC 61131-2 |
|
Teplota skladovania |
-40_176 °F (-40_80 °C) IEC 61131-2 |
|
Stupeň znečistenia |
2 (IEC 60664-1) |
|
Ochranná úprava |
TC |
|
Odolnosť proti otrasom |
15 gn po dobu 11 ms (IEC 60068-2-27) |
|
Odolnosť proti vibráciám |
2 gn, 10_150 Hz (IEC 60068-2-6) |
|
Odolnosť voči žeravému drôtu |
1382 °F (750 °C) po dobu 30 s (IEC 60695-2-11) |
|
Elektrostatický výboj |
4 kV kontakt / 8 kV vzduch (IEC 61000-4-2, úroveň 3) |
|
Imunita voči vyžarovaným poliam |
9,1 V/m (10 V/m), 26_1000 MHz (IEC 61000-4-3, úroveň 3) |
|
Imunita voči rýchlym prechodným javom |
2 kV (IEC 61000-4-4, úroveň 3) |
_
_

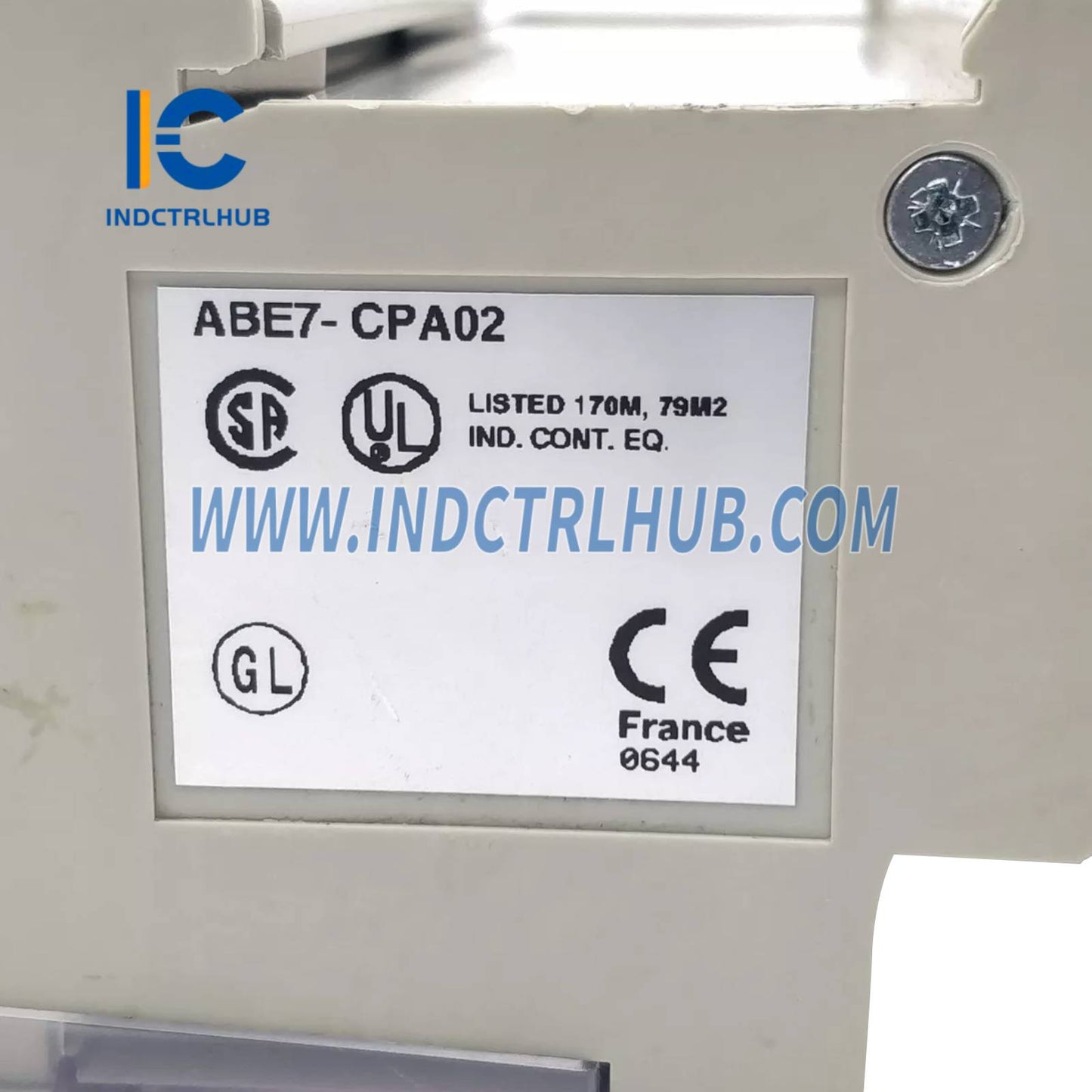

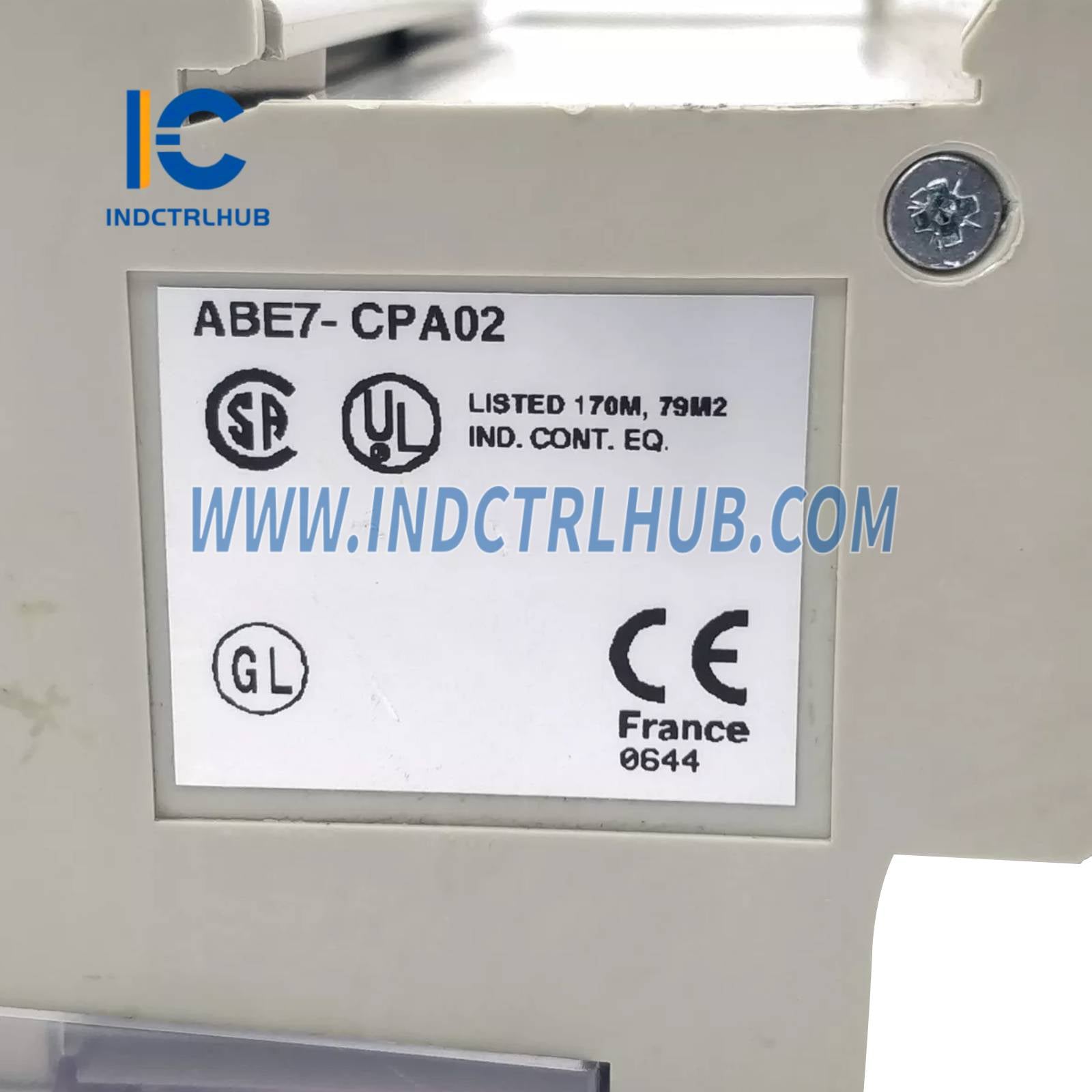

Certifikáty a súlad
|
Certifikácia / Norma |
|---|
|
GL |
|
DNV |
|
UL |
|
CSA |
|
EAC |
_
_
Objednávacie informácie
|
Pole |
Hodnota |
|---|---|
|
GTIN |
3389110644463 |
|
Možnosť vrátenia |
Áno |
|
Kategória |
US10CP222375 |
|
Plán zliav |
0CP2 |
|
Krajina pôvodu |
LV (Lotyšsko) |
_
