Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
47600 |
|
Popis |

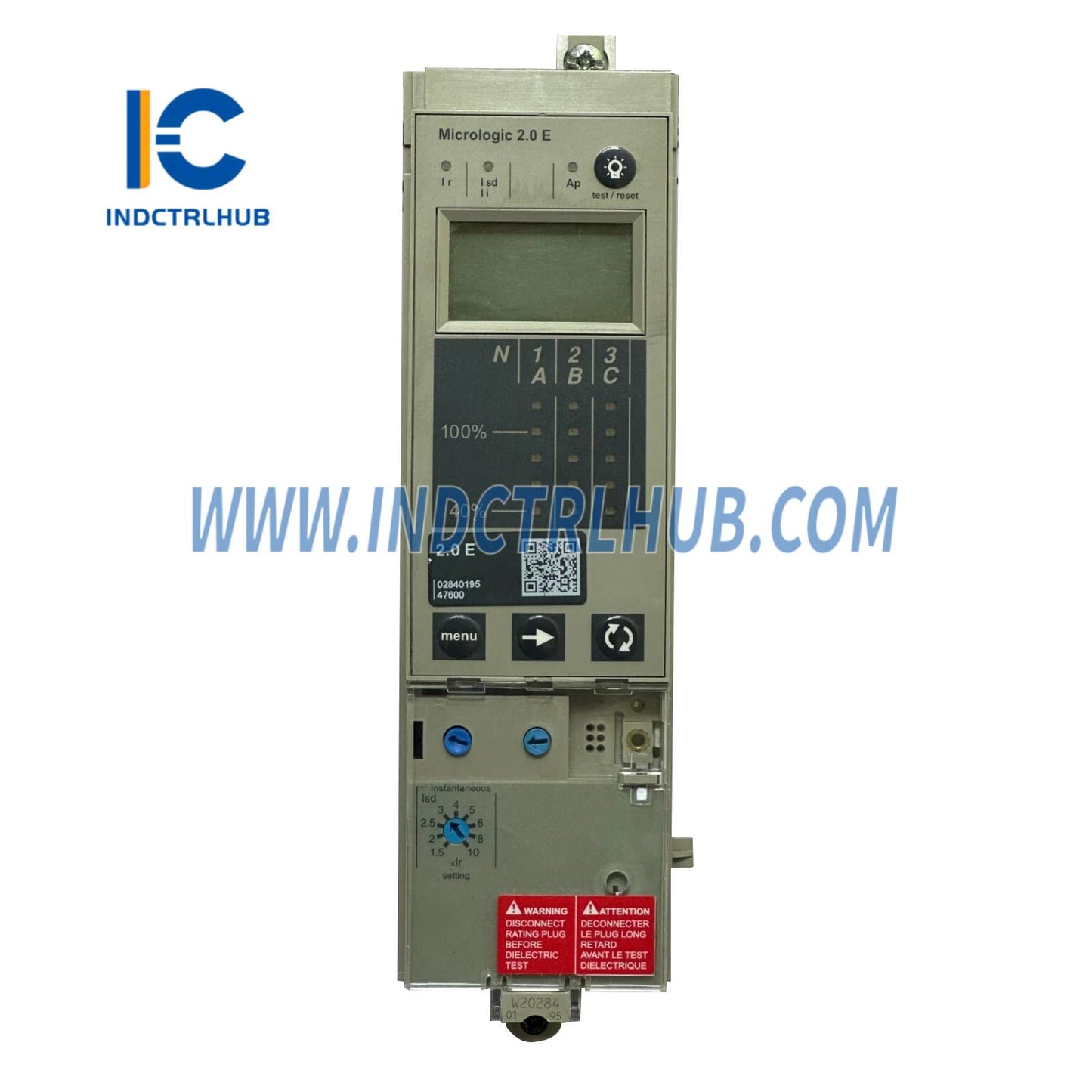

Riadiaca jednotka MicroLogic 2.0E, MasterPact NT/NW, základné ochrany LI, meranie energetického merača |
Špecifikácie
Hlavné špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Typ produktu |
Riadiaca jednotka |
|
Názov spúšťacej jednotky |
MicroLogic 2.0 E |
|
Technológia spúšťacej jednotky |
Elektronický |
|
Kompatibilné rozsahy |
MasterPact NT, NW, MT; Compact NS |
|
Použitie |
Distribúcia |
|
Počet pólov |
3P, 4P |
|
Popis chránených pólov |
3t, 4t, 3t + N/2 |
|
Funkcie ochrany spúšťacej jednotky |
Základná ochrana |
|
Typy ochrany |
Preťaženie (dlhodobé), okamžitý skrat |
|
Menovité hodnotenie spúšťacej jednotky (pri 50 °C) |
630 A až 6300 A |
|
Typ siete |
AC |
|
Sieťová frekvencia |
50/60 Hz |
|
Spôsob montáže |
Pevný, vysúvací |
Nastavenia ochrany
|
Parameter |
Hodnota |
|---|---|
|
Typ nastavenia spúšťania dlhodobého času (Ir) |
Nastaviteľné (9 nastavení) |
|
Rozsah nastavenia spúšťania dlhodobého času |
0,4 až 1 x In |
|
Typ nastavenia oneskorenia dlhodobého času (tr) |
Nastaviteľné (9 nastavení) |
|
Rozsah nastavenia oneskorenia dlhodobého času |
- 0,7–16,6 s @ 7,2 x Ir- 0,7–24 s @ 6 x Ir- 12,5–600 s @ 1,5 x Ir |
|
Tepelná pamäť |
20 minút |
|
Typ nastavenia okamžitého spustenia (Ii) |
Nastaviteľné (9 nastavení) |
|
Rozsah nastavenia okamžitého spustenia |
1,5 až 10 x Ir |
|
Ochrana proti zemnému úniku |
Bez |
|
Zónové selektívne prepojenie (ZSI) |
Bez |
Displej a komunikácia
|
Parameter |
Hodnota |
|---|---|
|
Lokálne signalizovanie |
3 červené LED (elektrická porucha), 1 červená LED (vnútorná chyba) |
|
Typ displeja |
Digitálny |
|
Možnosti merania |
Energetický merač |
|
Prenos dát |
Pre zobrazenie merania, nastavenie ochrany a alarmu |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Prevádzková teplota |
-25 až 70 °C |
|
Skladovacia teplota |
-40 až 85 °C |
Informácie o balení
|
Parameter |
Balenie 1 |
Balenie 2 |
|---|---|---|
|
Typ jednotky |
PCE |
S03 |
|
Počet jednotiek |
1 |
15 |
|
Výška |
6,6 cm |
30,0 cm |
|
Šírka |
8,0 cm |
30,0 cm |
|
Dĺžka |
21,7 cm |
40,0 cm |
|
Hmotnosť |
273,0 g |
4.522 kg |
