Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |

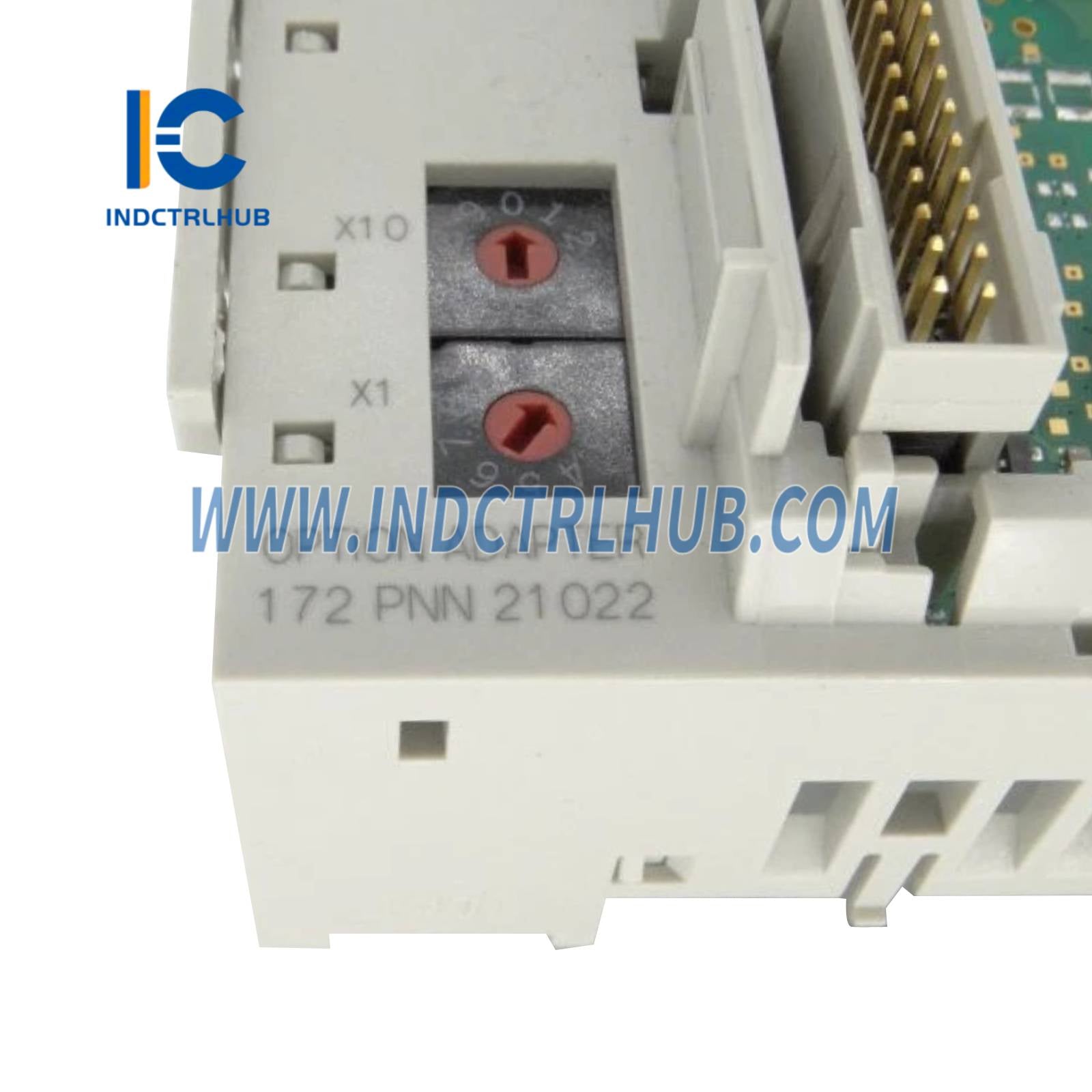

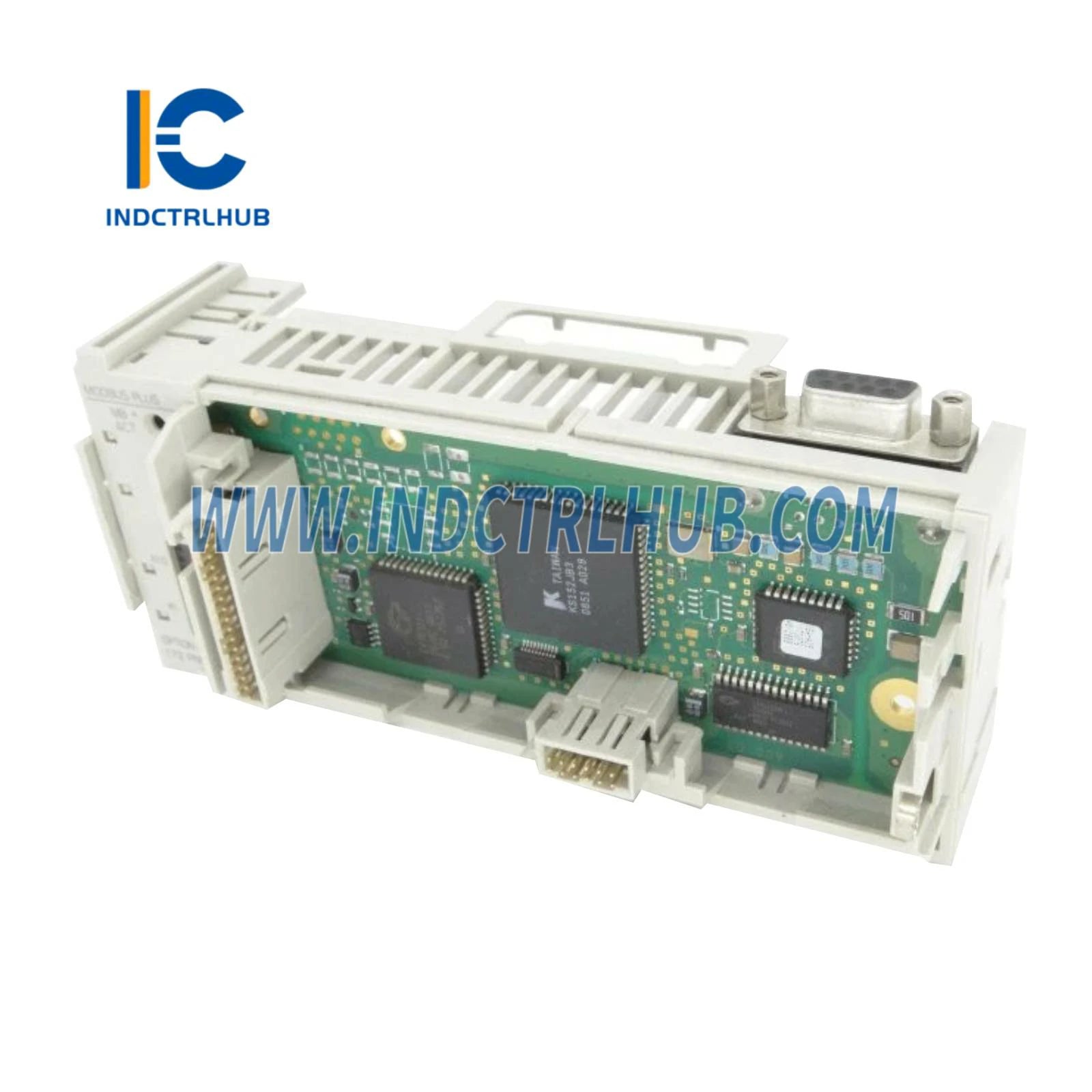

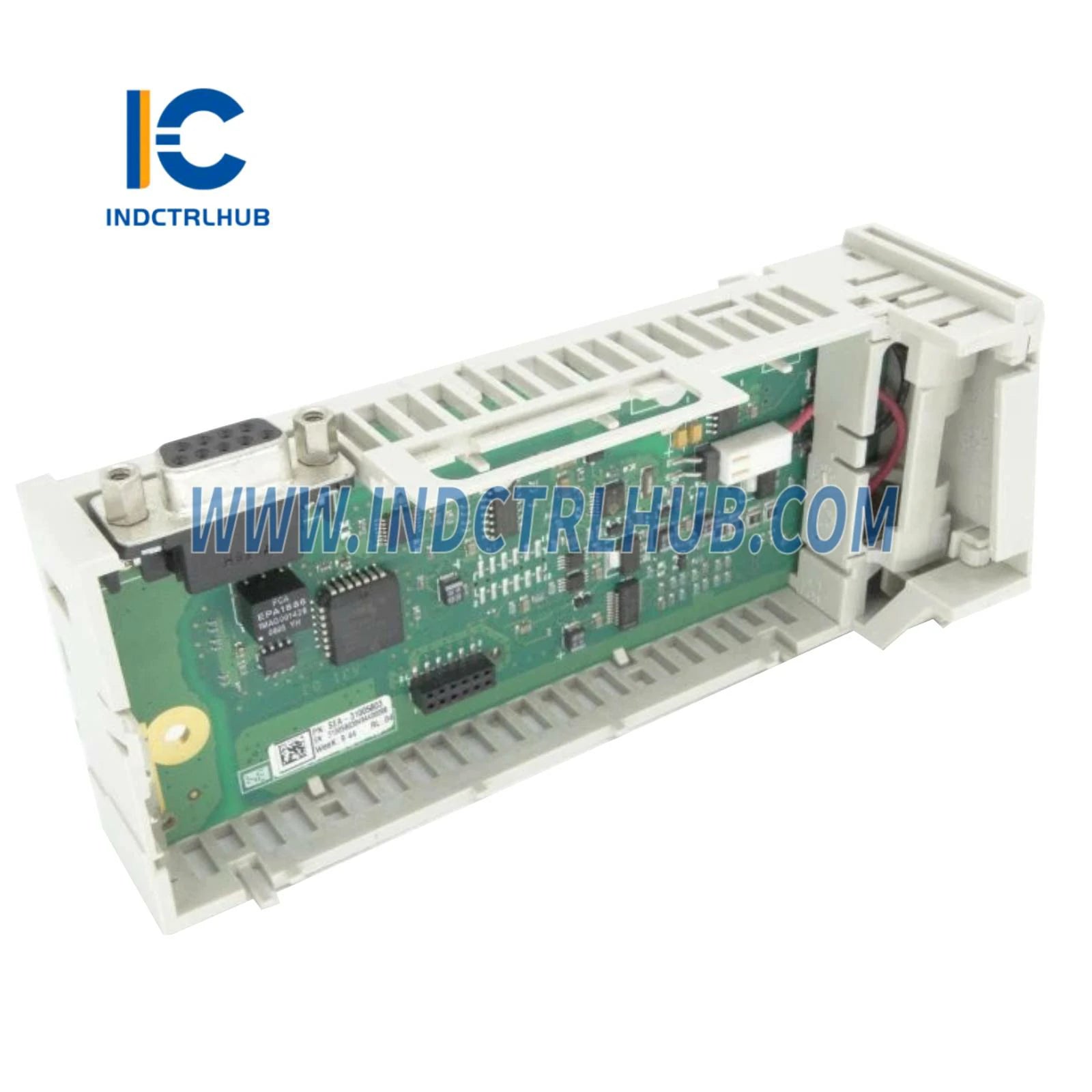

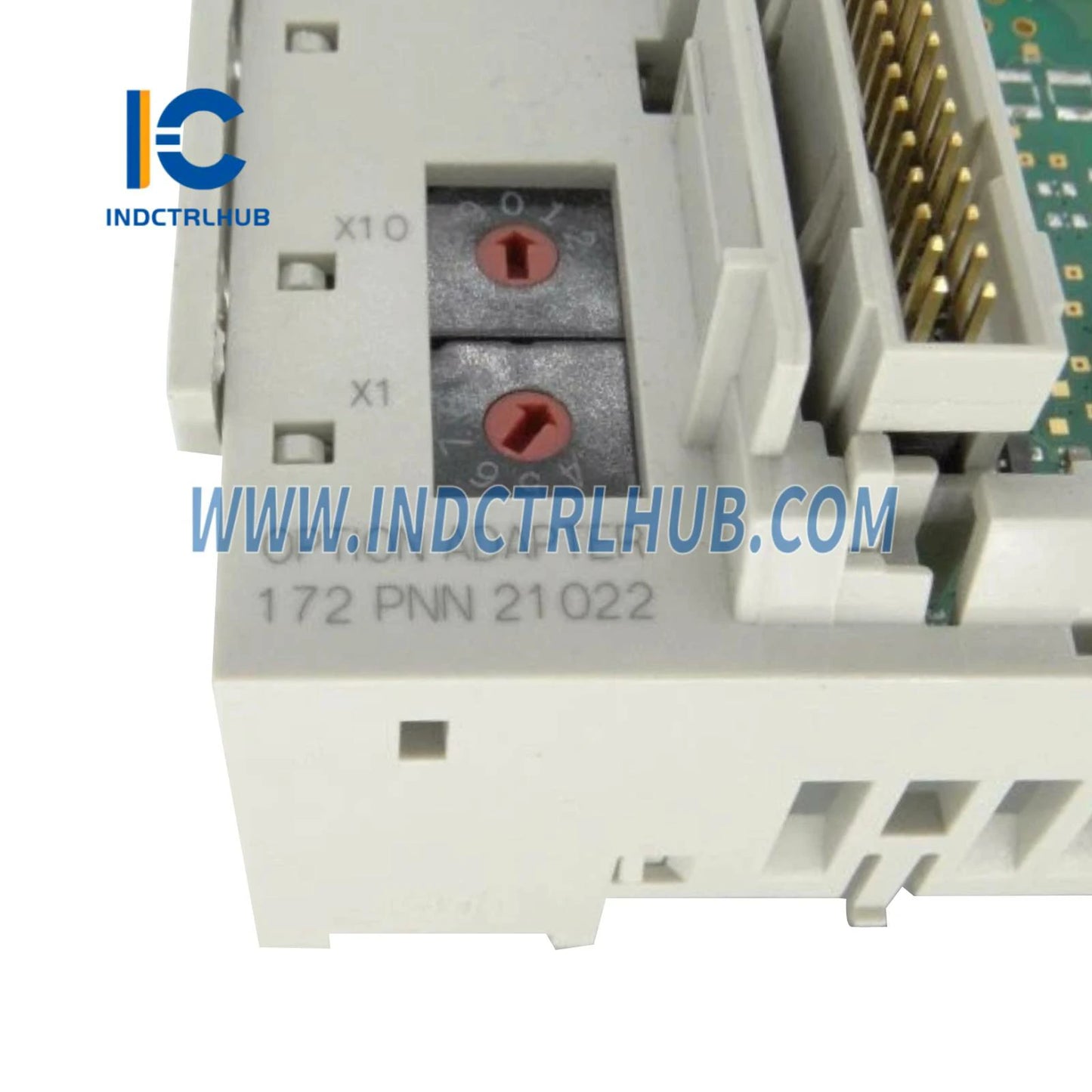

172PNN21022 |
|
Popis |
Voliteľný adaptér, Modicon Momentum Automation Platform, Modbus Plus, jednoprúdový port, 5 VDC |
Špecifikácie
Hlavné špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Sortiment produktov |
Automatizačná platforma Modicon Momentum |
|
Typ produktu alebo komponentu |
Adaptér pre možnosť Modbus Plus |
|
Počet portov |
1 |
|
Komunikačný protokol |
Modbus Plus |
|
Typ komunikačného portu |
Jednoduchý |
Doplnkové špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Menovité napájacie napätie [Us] |
5 V DC |
|
Tolerancia vstupného napätia |
±5 % |
|
Napájanie |
Cez I/O základňu |
|
Posun hodín |
±13 s/deň |
|
Typ batérie |
Lítium (2/3 AA), <30 dní autonómie po indikácii nízkej batérie |
|
Životnosť batérie |
5 rokov |
|
Elektrické pripojenie |
1 D-shell 9-pinový konektor (Modbus Plus) |
|
Lokálne signalizovanie |
1 LED (indikátor komunikácie) |
|
Materiál |
Lexan |
|
Označenie |
CE |
|
Formát modulu |
Štandard |
|
Spotreba prúdu |
≤ 350 mA pri 24 V DC alebo 200 mA pri 24 V DC |
|
Rozmery (V x Š x H) |
25 mm x 143,1 mm x 60,06 mm |
|
Čistá hmotnosť |
85,05 g |
Environmentálne špecifikácie
|
Parameter |
Hodnota |
|---|---|
|
Dielektrická pevnosť |
500 V DC |
|
Stupeň ochrany (IP) |
IP20 (IEC 529) |
|
Ochranná úprava |
TC |
|
Odolnosť proti otrasom |
±15 gn (11 ms, polsinusová vlna) |
|
Odolnosť proti vibráciám |
1 gn (57–150 Hz), 0,075 mm (10–57 Hz) |
|
Odolnosť proti ESD |
4 kV (kontakt), 8 kV (vzduch), IEC 801-2 |
|
Odolnosť proti EMI |
10 V/m (80–1000 MHz), IEC 801-3 |
|
Prevádzková teplota |
0 až 60 °C |
|
Skladovacia teplota |
-40 až 85 °C |
|
Relatívna vlhkosť |
5 až 95 % (nekondenzujúce) |
|
Prevádzková nadmorská výška |
≤ 2000 m |
|
Certifikáty |
UL, CSA, NEMA 250 Typ 1 |
|
Normy |
IEC 529 |
Informácie o balení
|
Parameter |
Balenie 1 |
|---|---|
|
Typ jednotky |
PCE |
|
Počet jednotiek v balení |
1 |
|
Výška |
7.0 cm |
|
Šírka |
11.0 cm |
|
Dĺžka |
21.0 cm |
|
Hmotnosť |
211.0 g |
