Product Description
Detaily produktu

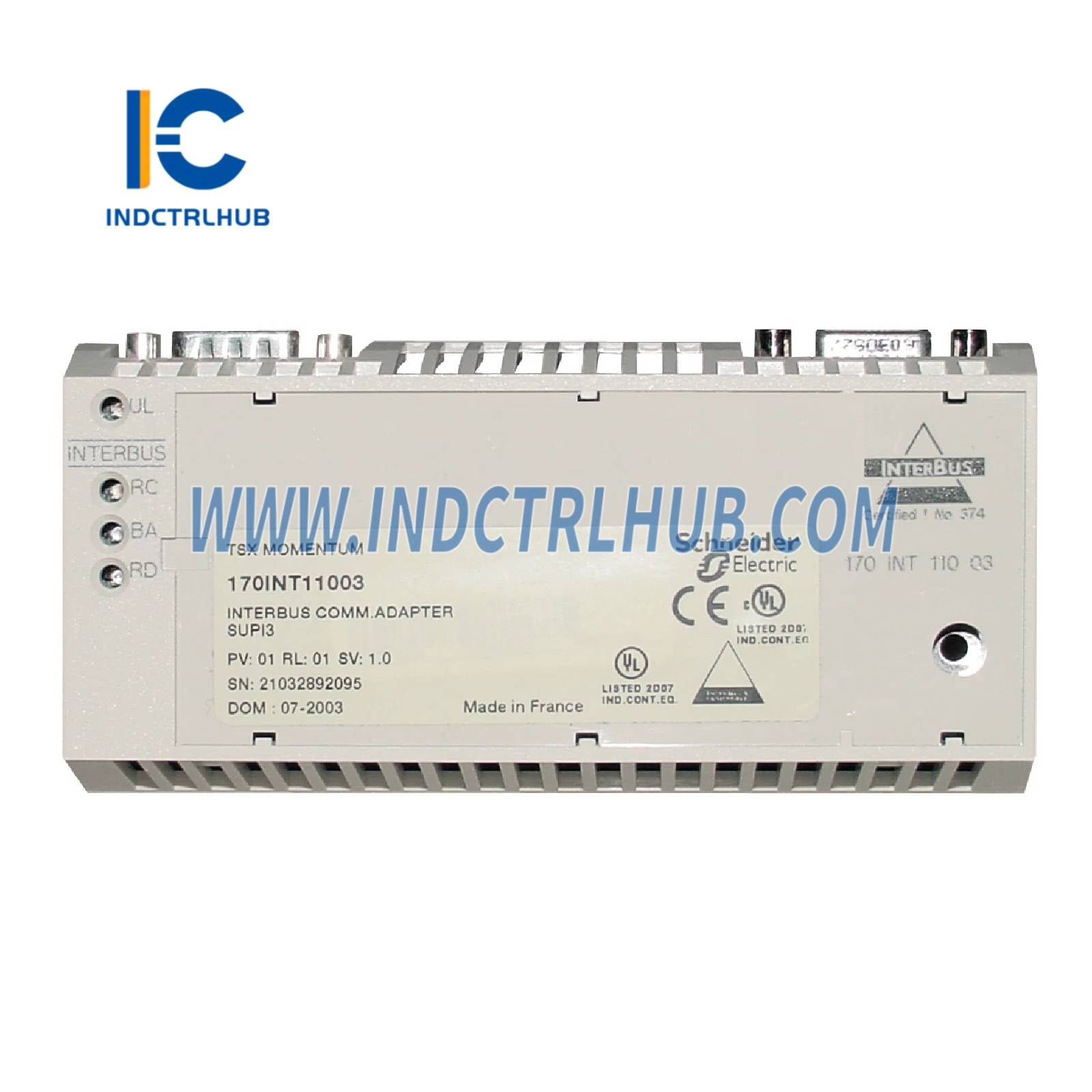

Výrobca: Schneider Electric
Model/Číslo dielu: 170INT11003
Popis: Modicon Momentum - adaptér komunikácie Interbus - skrútená dvojlinka
Špecifikácie
Hlavné špecifikácie
|
Kategória |
Detaily |
|---|---|
|
Sortiment produktov |
Automatizačná platforma Modicon Momentum |
|
Typ produktu/komponentu |
Adaptér komunikácie Interbus |
|
Protokol komunikačného portu |
Generácia Interbus SUPI 3 |
|
Spôsob prístupu |
Master/slave, kontinuálny posuvný register |
|
Prenosová rýchlosť |
500 kbit/s |
|
Podpora prenosového média |
Kroucená dvojlinka |
Doplnkové vlastnosti
|
Kategória |
Detaily |
|---|---|
|
Topológia |
Prsteň |
|
Počet zariadení na segmente |
0…254 |
|
Maximálna dĺžka kábla medzi zariadeniami |
12 800 m |
|
Dĺžka kábla medzi dvoma modulmi |
400 m |
|
Stav zlyhania |
Bezpečnostný režim |
|
Riadiaci parameter |
CRC-16 |
|
Napájanie |
Z I/O základne |
|
Označenie |
CE |
Lokálne signalizovanie
|
Kategória |
Detaily |
|---|---|
|
Lokálne signalizovanie |
1 LED pre povolenie zbernice (BA), 1 LED pre diaľkovú kontrolu zbernice (RC), 1 LED pre deaktivovanú diaľkovú zbernicu (RD), 1 LED pre kontrolu logického napájania (UL) |
Elektrické charakteristiky
|
Kategória |
Detaily |
|---|---|
|
Elektrické pripojenie |
2 konektory SUB-D 9 na pripojenie Interbus |
|
Formát modulu |
Štandard |
Fyzikálne vlastnosti
|
Kategória |
Detaily |
|---|---|
|
Čistá hmotnosť |
0,07 kg |
Environmentálne charakteristiky
|
Kategória |
Detaily |
|---|---|
|
Certifikácie produktu |
FM Class 1 Division 2, CSA, UL |
|
Stupeň krytia IP |
IP20 |
|
Ochranná úprava |
TC |
|
Odolnosť voči elektrostatickému výboju |
4 kV kontakt, 8 kV vo vzduchu (IEC 801-2) |
|
Odolnosť voči elektromagnetickým poliam |
10 V/m, 80…1000 MHz (IEC 801-3) |
|
Teplota okolia pre prevádzku |
0…60 °C |
|
Teplota okolia pre skladovanie |
-40…85 °C |
|
Relatívna vlhkosť |
95 % bez kondenzácie |
|
Prevádzková nadmorská výška |
<= 5000 m |
