Product Description
Všeobecné informácie
|
Atribút |
Popis |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
140NRP95401C |
|
Popis |

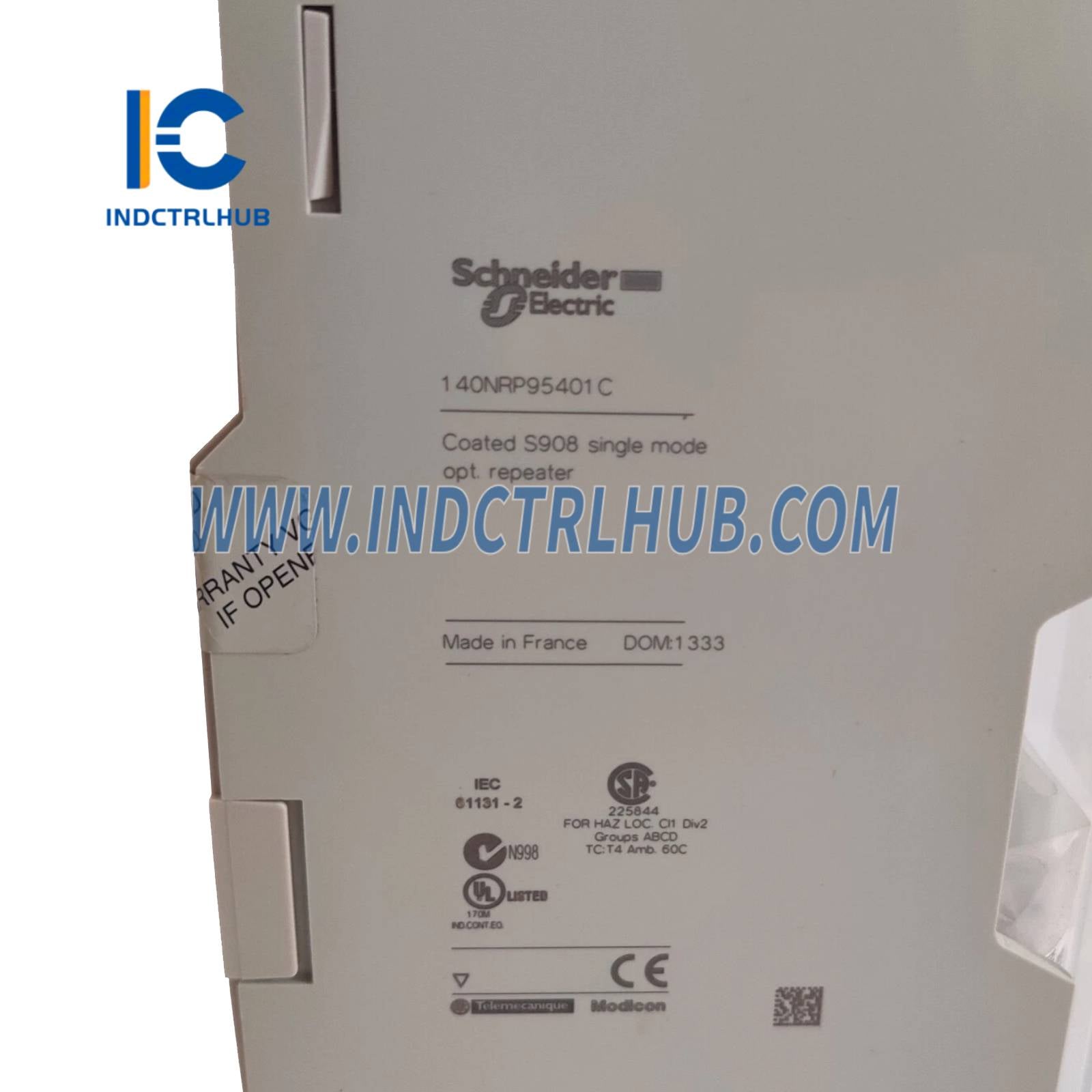

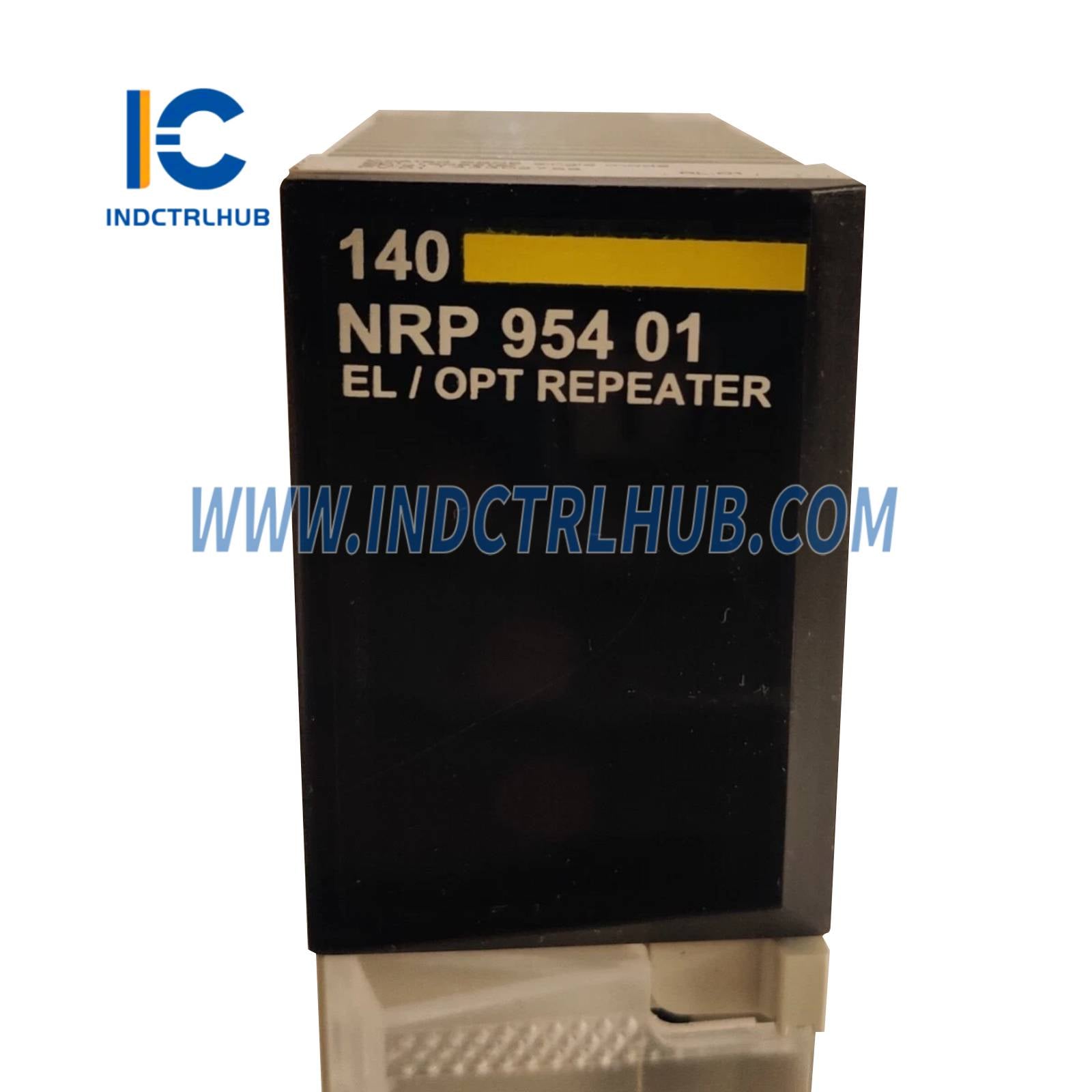

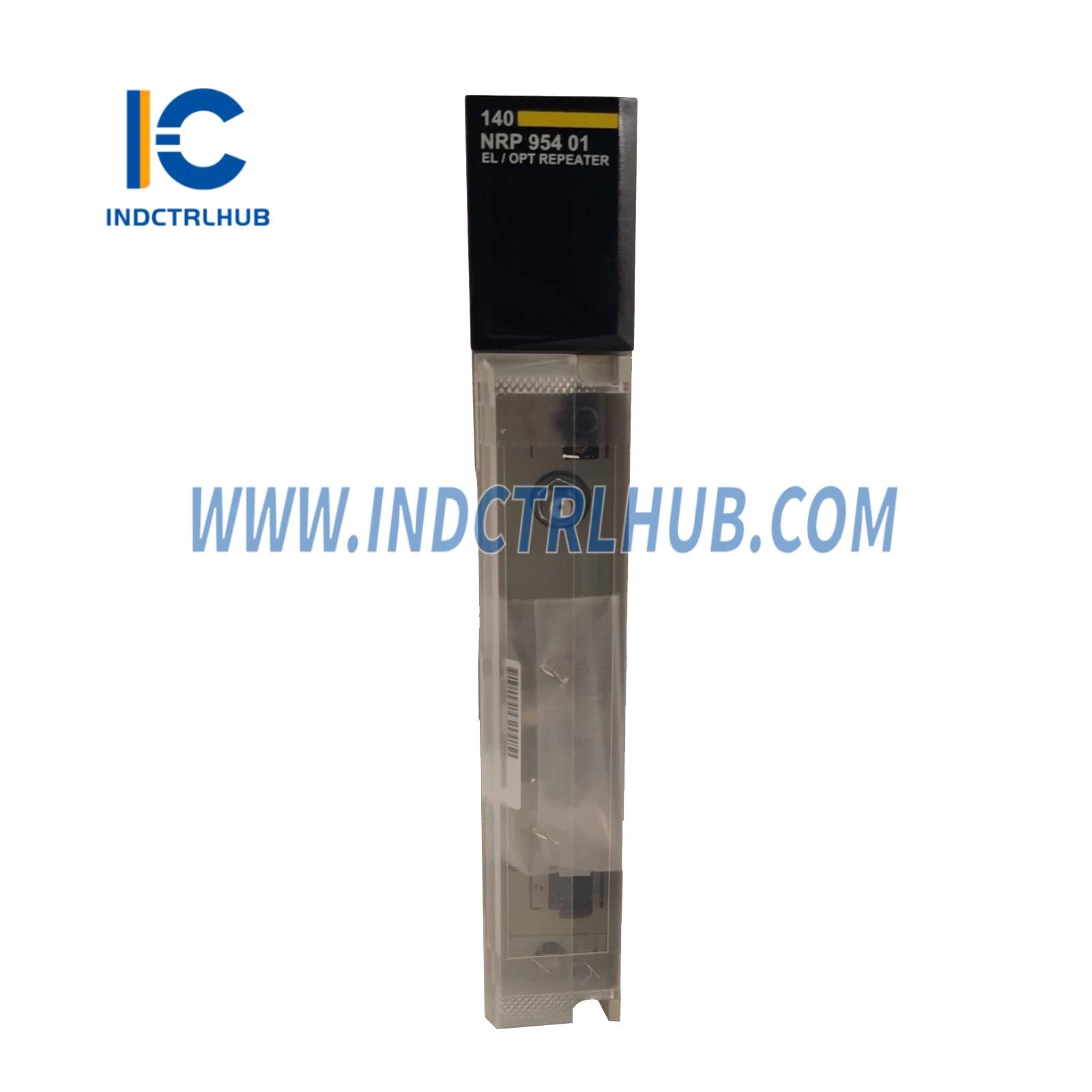

Povlakovaný optický opakovač, jednomódový, LC konektory, RIO S908, 2 kanály |
Špecifikácie
Hlavné špecifikácie
|
Atribút |
Detaily |
|---|---|
|
Sortiment produktov |
Automatizačná platforma Modicon Quantum |
|
Typ produktu |
Optický opakovač |
|
Typ optického vlákna |
Jednomódový |
Komunikačné rozhrania
|
Typ portu |
Množstvo |
Typ konektora |
|---|---|---|
|
Porty optických vlákien |
2 |
LC |
|
Koaxiálny port |
1 |
Koaxiálny konektor |
Optické charakteristiky
|
Atribút |
Detaily |
|---|---|
|
Vlnová dĺžka |
1300 nm |
|
Vzdialenosť (9/125 µm) |
16000 m (Optický výkon: 0,45 dBm) |
|
Útlm (9/125 µm) |
-15 až -8 dB |
|
Citlivosť prijímača |
-25 dBm |
|
Dynamický rozsah |
20 dB |
|
Zistené ticho |
-45 dBm |
|
Čas nábehu/poklesu |
20 ns |
Napájanie a elektrické
|
Atribút |
Detaily |
|---|---|
|
Požiadavka na prúd zbernice |
750 mA |
|
Výkonový úbytok |
5 W |
|
Nábehový prúd |
1,8 A pri 5 V DC |
|
Podporovaný AWG priemer |
AWG 14 až AWG 1 |
Miesto lokálneho signalizačného LED
|
Označenie LED |
Indikácia |
|---|---|
|
RDY (Zelená) |
Stav modulu |
|
ERR (Červená) |
Interná chyba alebo zlyhanie modulu |
|
CHYBA (červená) |
Stav chyby |
|
AKTIVITA (červená) |
Detekovaná aktivita |
|
Optický stav (zelená) |
2 LED pre stav optickej komunikácie |
|
Koaxiálny stav (zelená) |
Stav koaxiálnej komunikácie |
Fyzikálne vlastnosti
|
Atribút |
Detaily |
|---|---|
|
Materiál |
PC (Polykarbonát) |
|
Šírka |
40,34 mm |
|
Výška |
250 mm |
|
Hĺbka |
103,85 mm |
|
Čistá hmotnosť |
0,554 kg |
Environmentálne špecifikácie
|
Atribút |
Detaily |
|---|---|
|
Prevádzková teplota |
0…60 °C |
|
Teplota skladovania |
-40…85 °C |
|
Relatívna vlhkosť |
0…95 % (bez kondenzácie) |
|
Prevádzková nadmorská výška |
0…2000 m |
|

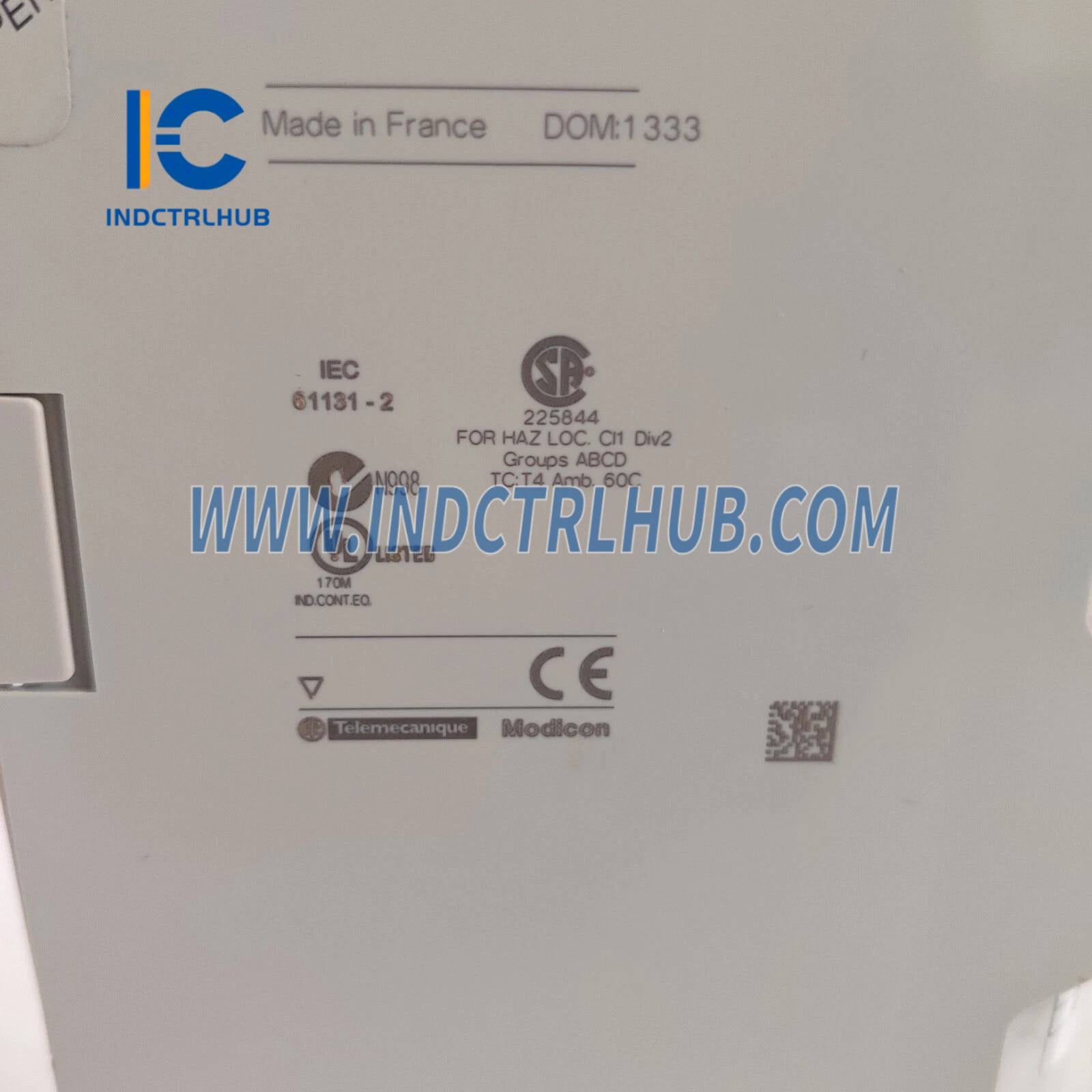

Normy ochrany |
UL 508, CSA C22.2 č. 142, FM Class 1 Div 2 |
|
Certifikáty |
CE, Merchant Navy |
Informácie o balení
|

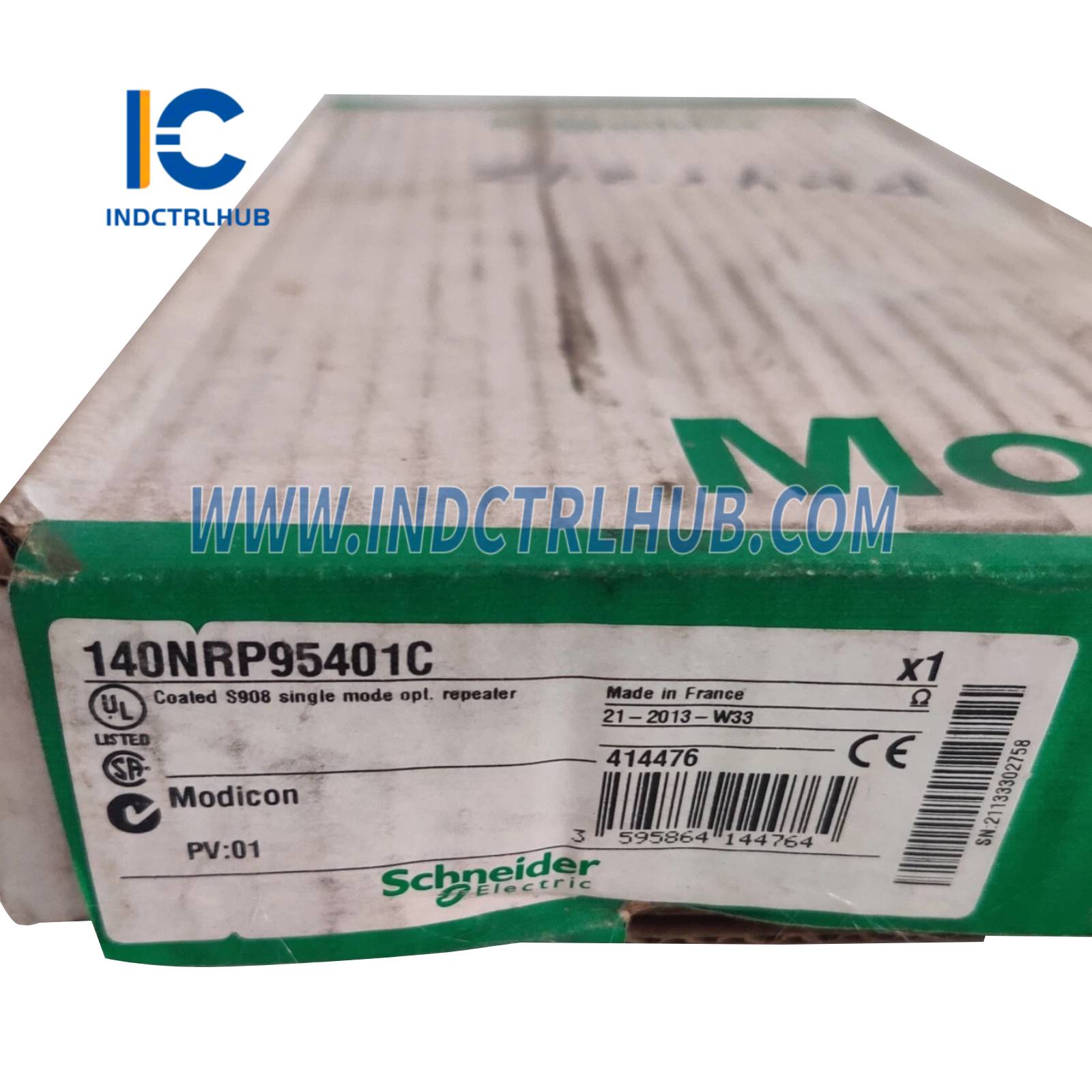

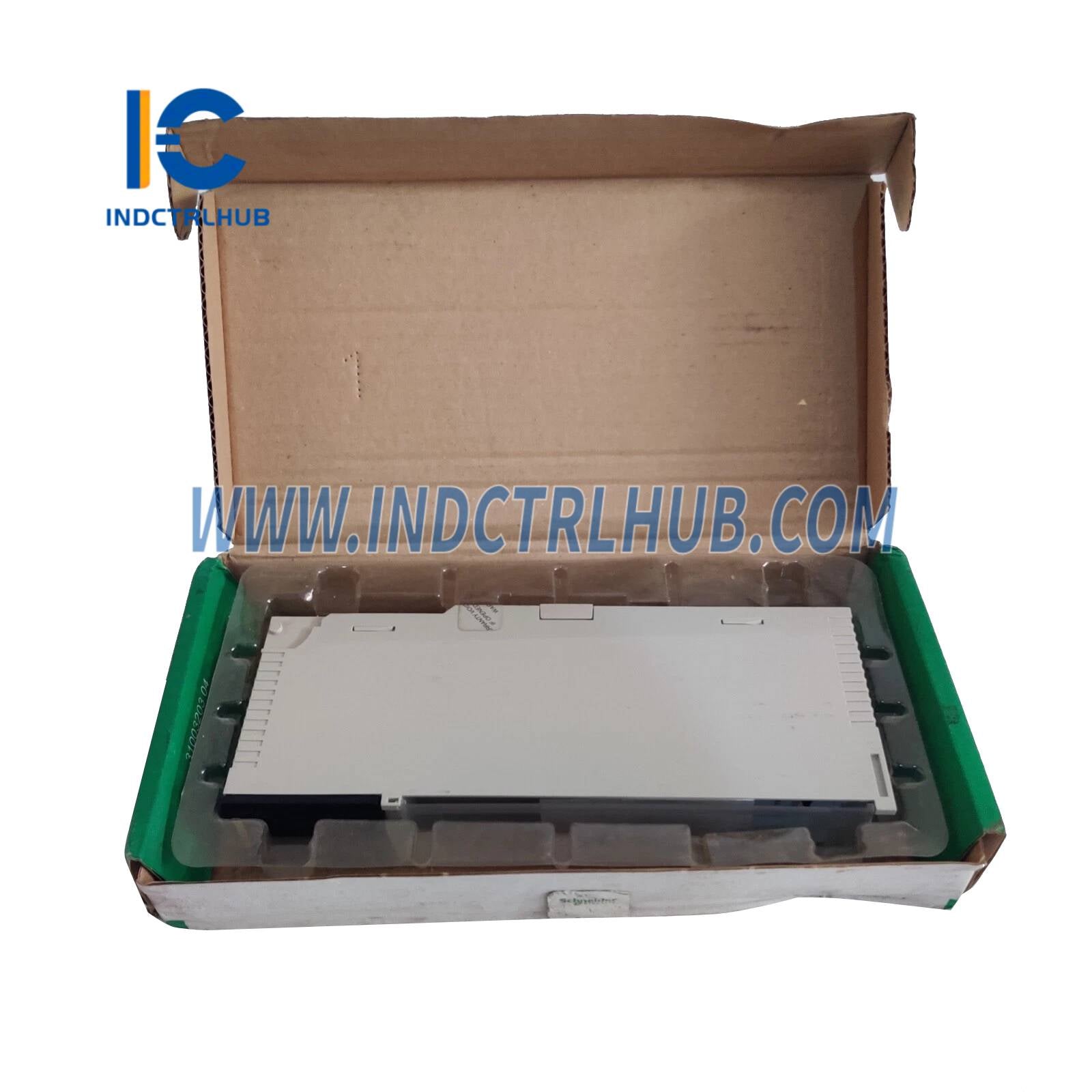

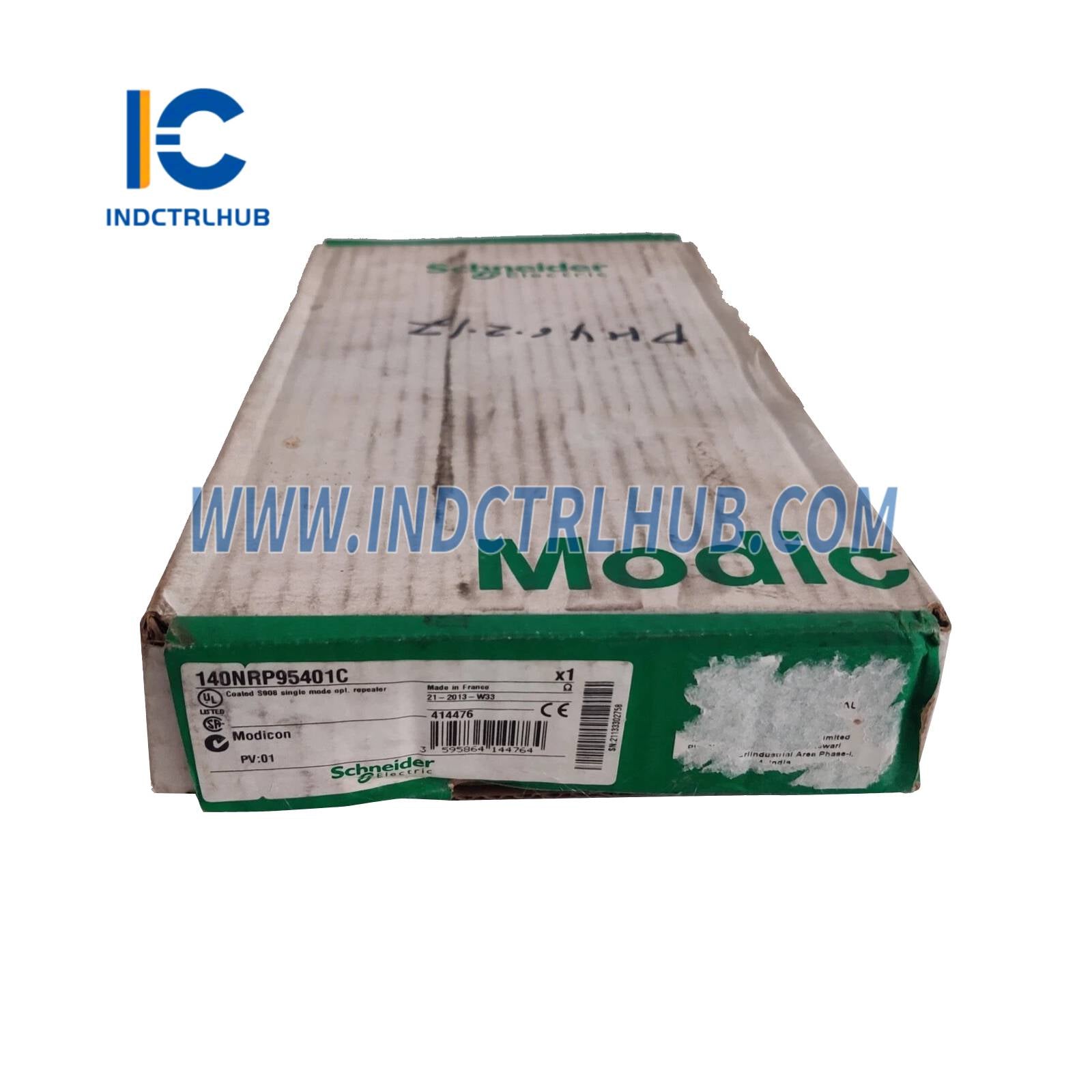

Balenie |
Detaily |
|---|---|
|
Typ jednotkového balenia |
PCE |
|
Jednotky v balení |
1 |
|
Rozmery (V׊×D) |
4,5 × 16,5 × 31,5 cm |
|
Hmotnosť |
624 g |
