Product Description
Všeobecné informácie
|
Atribút |
Popis |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
140NRP31201 |
|
Popis |
Ethernetový konvertor vlákien, jednomódový, konektory LC, 2 kanály, 100 MB/s |
Špecifikácie
Hlavné špecifikácie
|
Atribút |
Detaily |
|---|---|
|
Sortiment produktov |
Automatizačná platforma Modicon Quantum |
|
Typ produktu |
Konvertor vlákien |
|
Typ optického vlákna |
Jednomódový |
Komunikačné rozhrania
|
Typ portu |
Množstvo |
Typ konektora |
|---|---|---|
|
Porty optických vlákien |
2 |
LC |
|
Ethernetové porty |
2 |
RJ45 |
Optické charakteristiky
|
Atribút |
Detaily |
|---|---|
|
Vlnová dĺžka |
1310 nm |
|
Vzdialenosť (9/125 µm) |
15000 m (Optický výkon: -15 až -8 dBm) |
|
Útlm (9/125 µm) |
-15 až -8 dB |
|
Citlivosť prijímača |
-28 dBm |
|
Zistené ticho |
-45 dBm |
|
Čas nábehu/poklesu |
2.5 ns |
Napájanie a elektrické
|
Atribút |
Detaily |
|---|---|
|
Požiadavka na prúd zbernice |
1000 mA |
|
Výkonový úbytok |
5 W |
|
Nábehový prúd |
1 A pri 5 V DC |

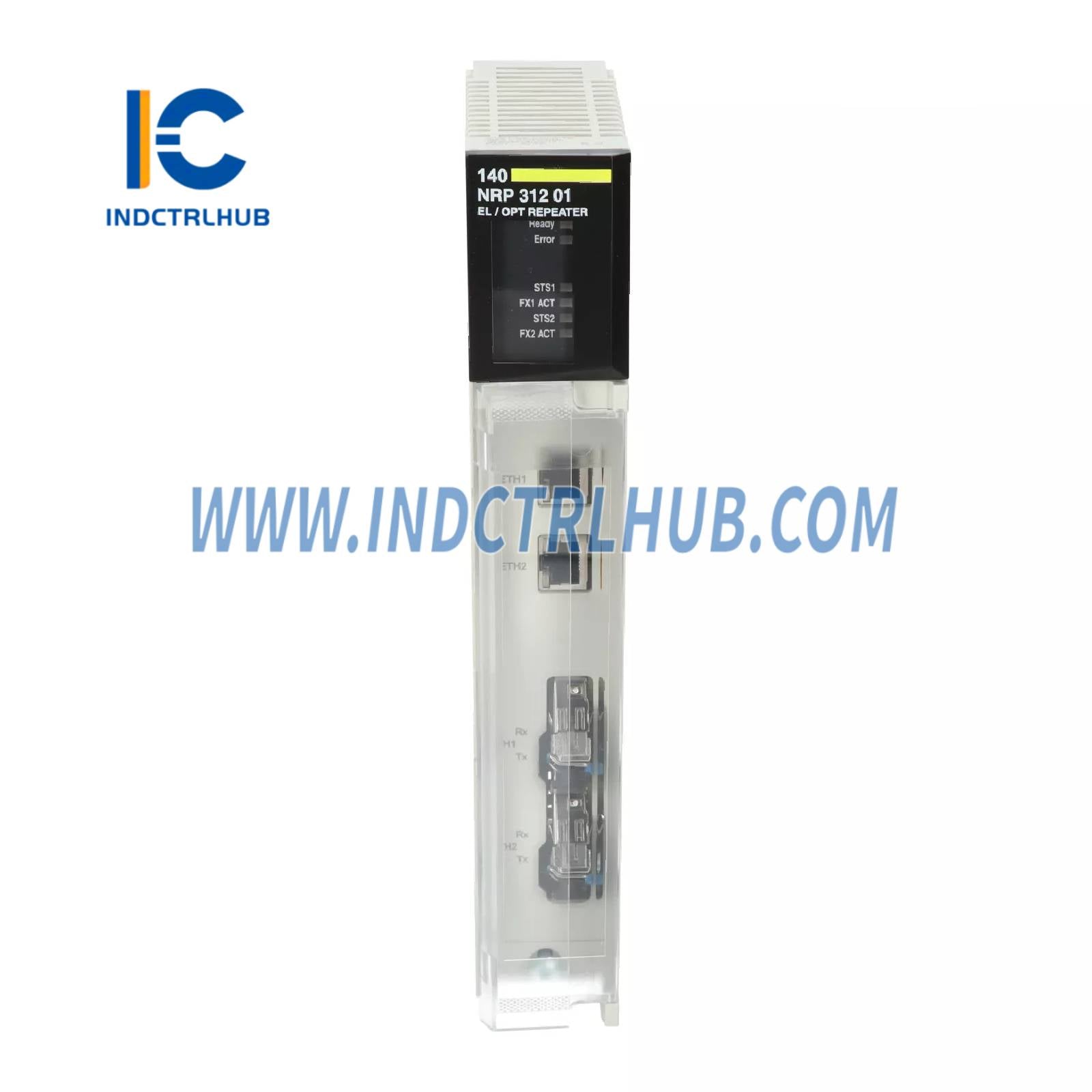

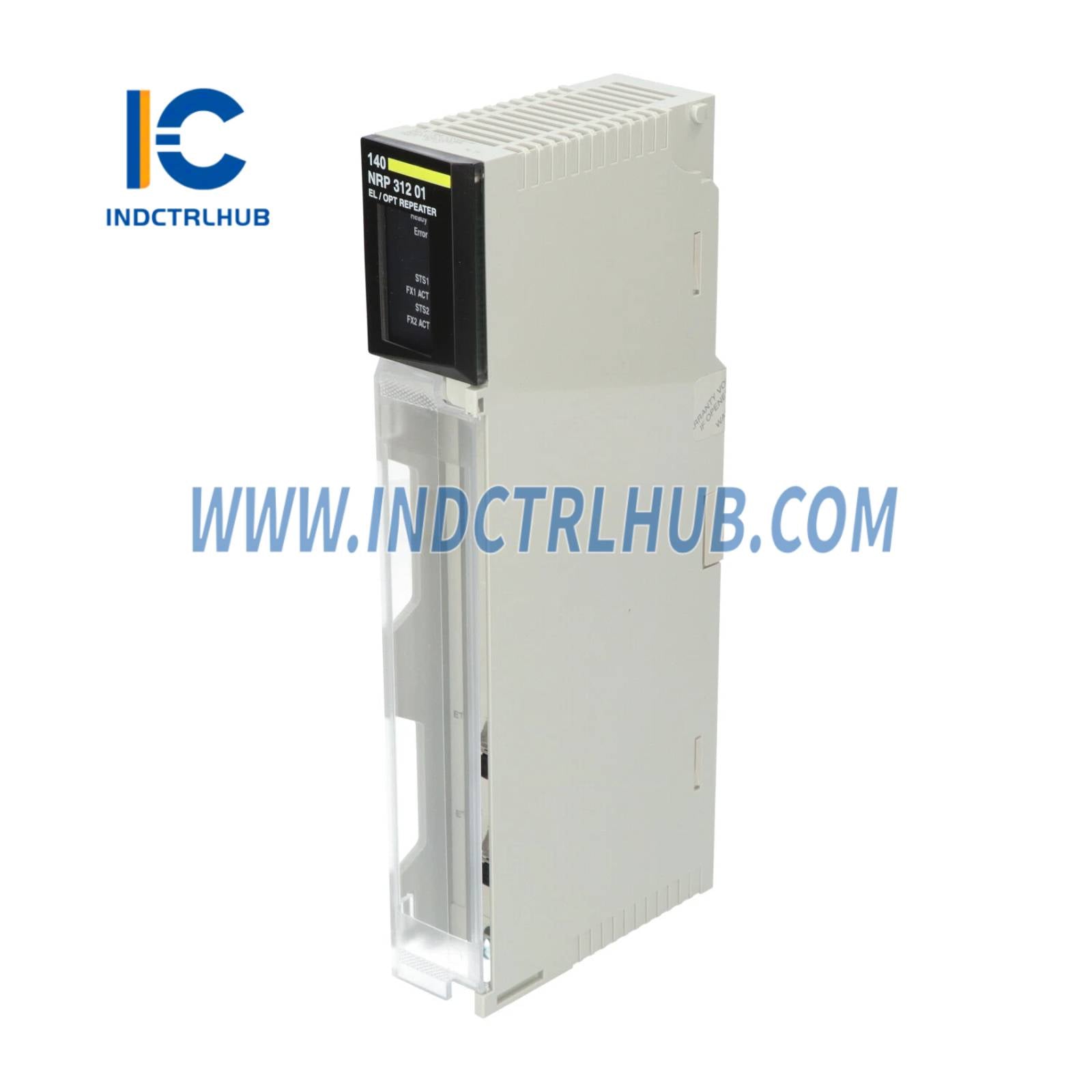

Miesto lokálneho signalizačného LED
|
Označenie LED |
Indikácia |
|---|---|
|
RDY (Zelená) |
Stav modulu |
|
ERR (Červená) |
Interná chyba alebo zlyhanie modulu |
|
STS1 (Zelená) |
Stav spojenia kanála 1 |
|
FX1 ACT (Zelená) |
Stav komunikácie kanála 1 |
|
STS2 (Zelená) |
Stav spojenia kanála 2 |
|
FX2 ACT (Zelená) |
Stav komunikácie kanála 2 |
Fyzikálne vlastnosti
|
Atribút |
Detaily |
|---|---|
|
Materiál |
PC (Polykarbonát) |
|
Šírka |
40.34 mm |
|
Výška |
250 mm |
|
Hĺbka |
103.85 mm |
|
Čistá hmotnosť |
0.554 kg |
Environmentálne špecifikácie
|
Atribút |
Detaily |
|---|---|
|
Prevádzková teplota |
0…60 °C |
|
Teplota skladovania |
-40…85 °C |
|
Relatívna vlhkosť |
0…95 % (bez kondenzácie) |
|
Prevádzková nadmorská výška |
0…2000 m |
|
Normy ochrany |
UL 508, CSA C22.2 č. 142, FM Class 1 Div 2 |
|
Certifikáty |
CE, C-Tick, TÜV, Merchant Navy |
Informácie o balení
|
Balenie |
Detaily |
|---|---|
|
Typ jednotkového balenia |
PCE |
|
Jednotky v balení |
1 |
|
Rozmery (V׊×D) |
16.3 × 4.5 × 31.2 cm |
|
Hmotnosť |
614 g |
|
Typ sekundárneho balenia |
S03 |
|
Jednotky na sekundárne balenie |
7 |
|
Rozmery sekundárneho balenia |
30 × 30 × 40 cm |
|
Hmotnosť sekundárneho balenia |
4.298 kg |
