Product Description
Všeobecné informácie
|
Atribút |
Popis |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |

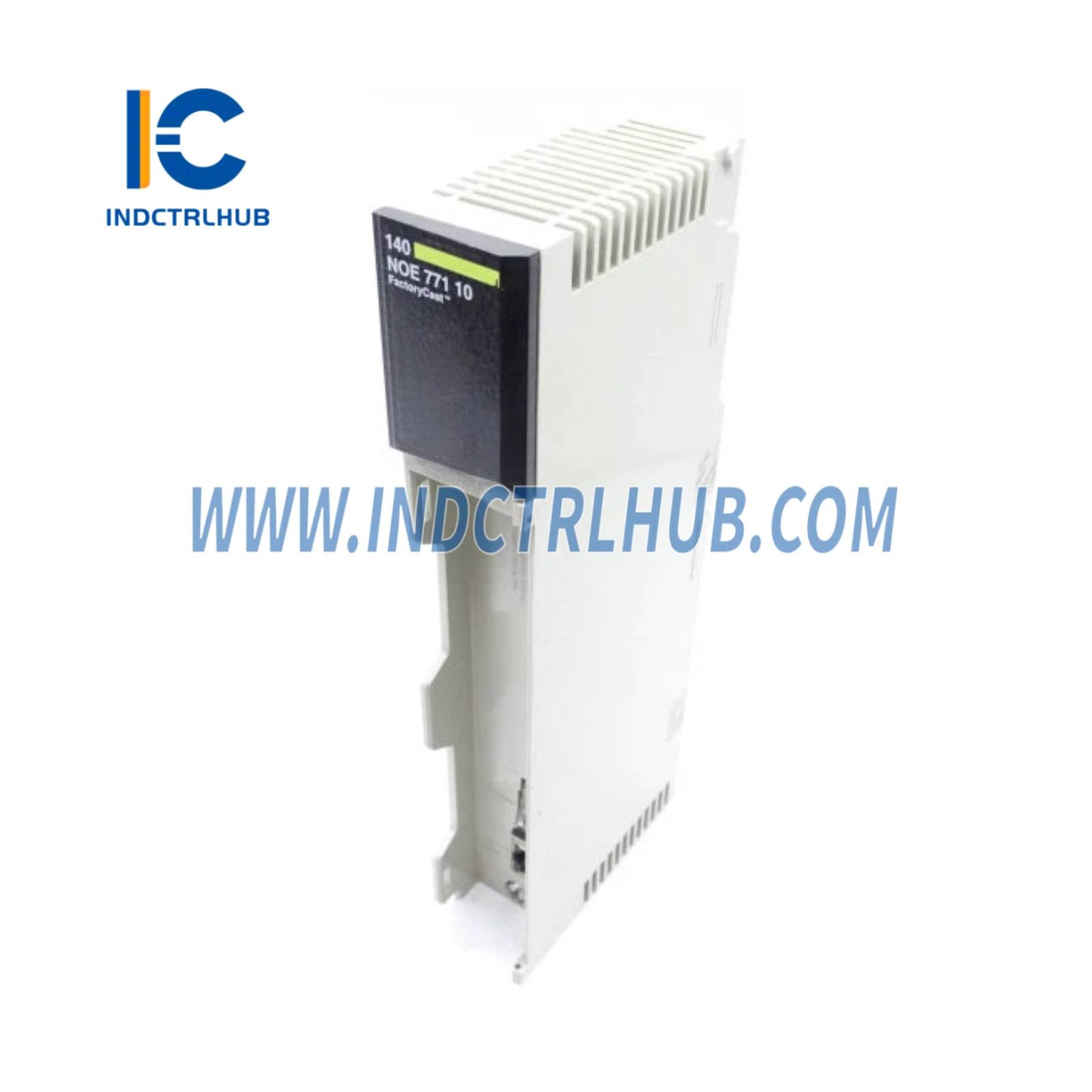

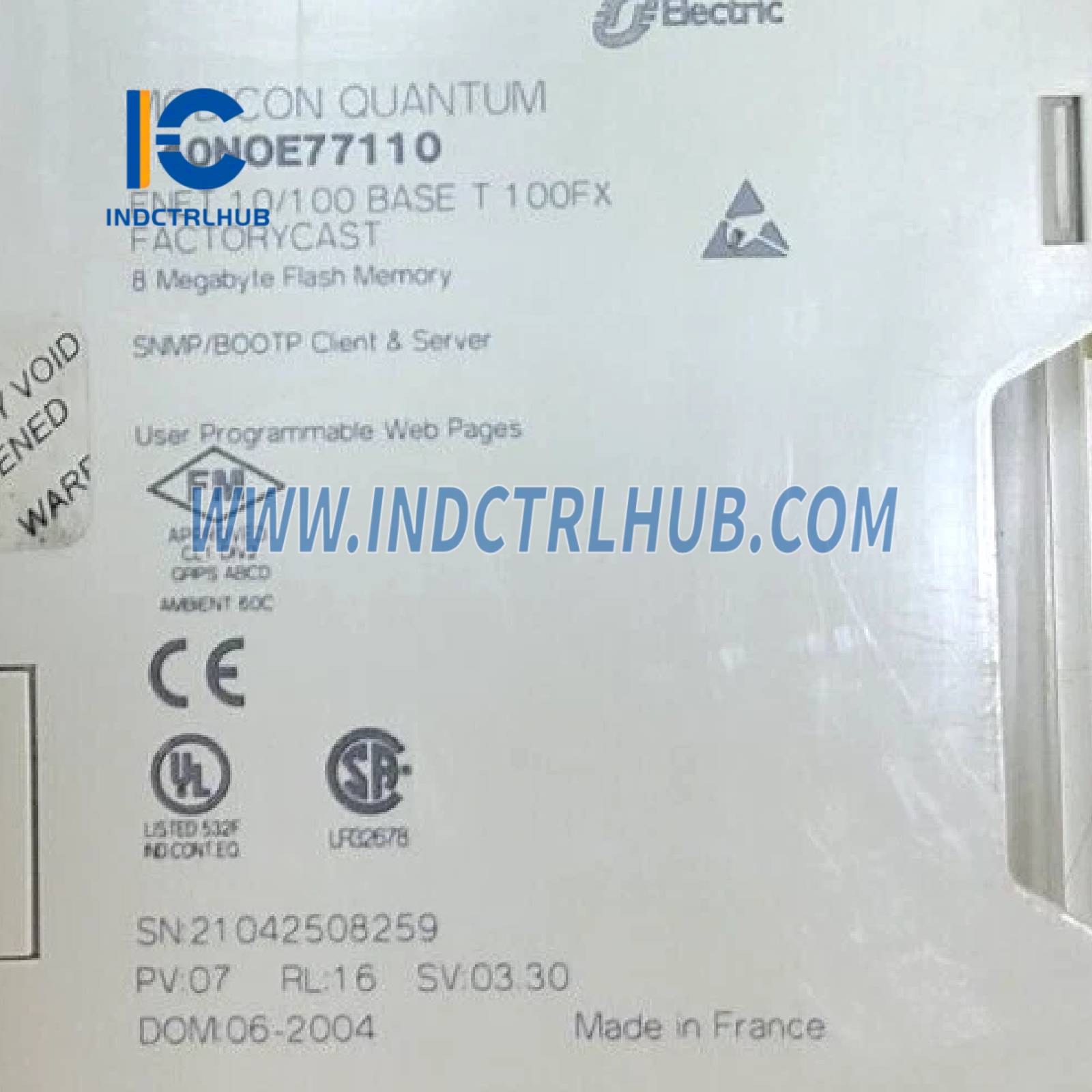

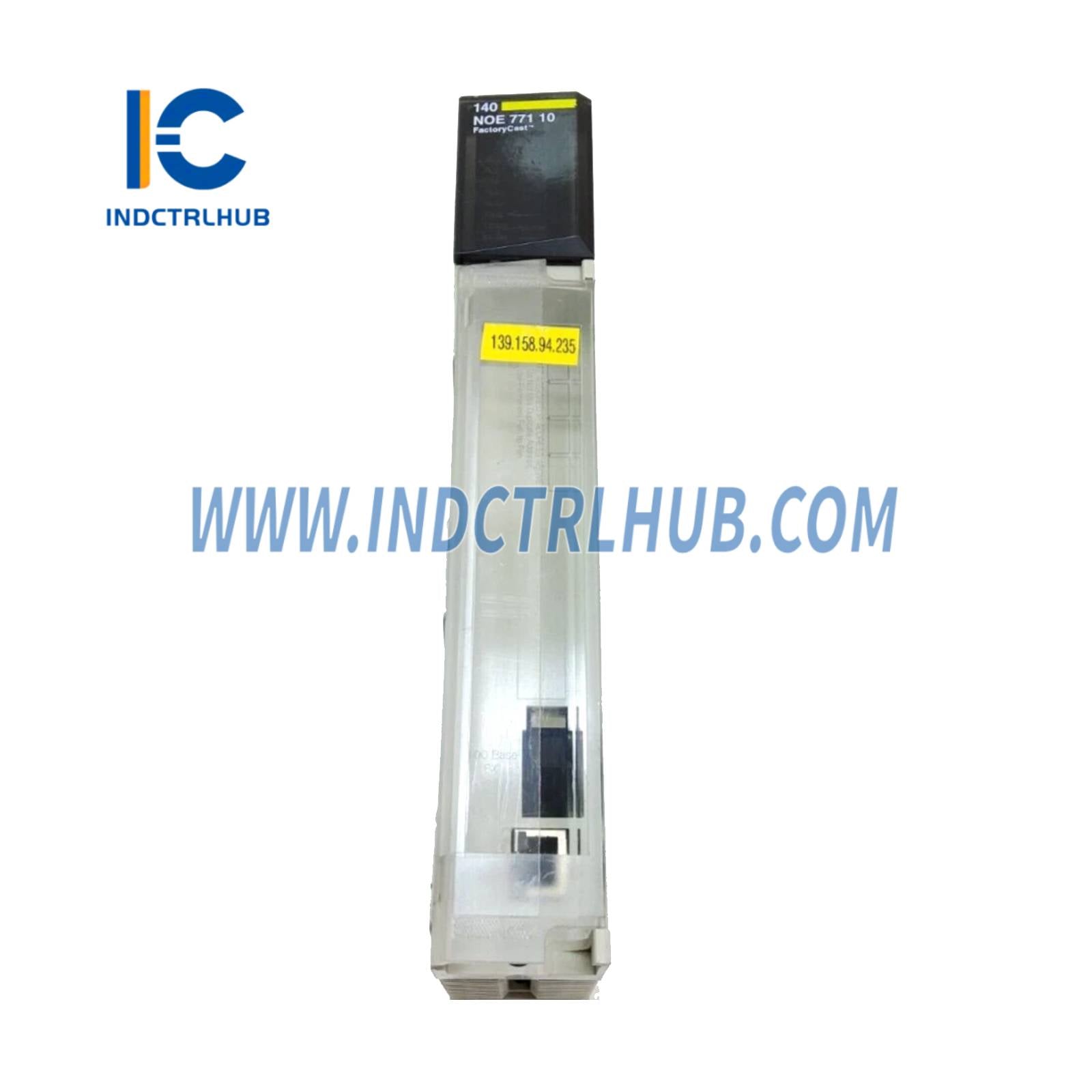

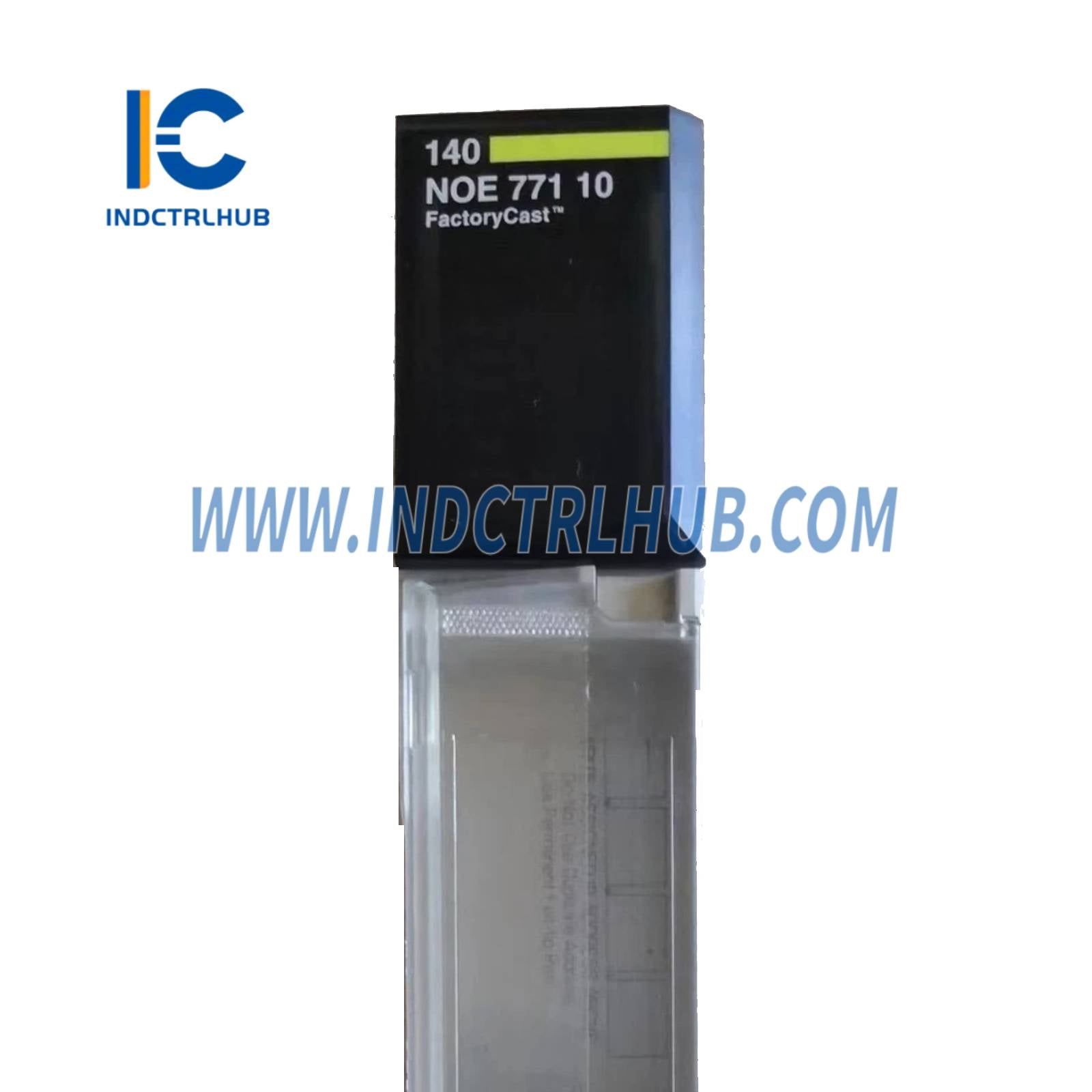

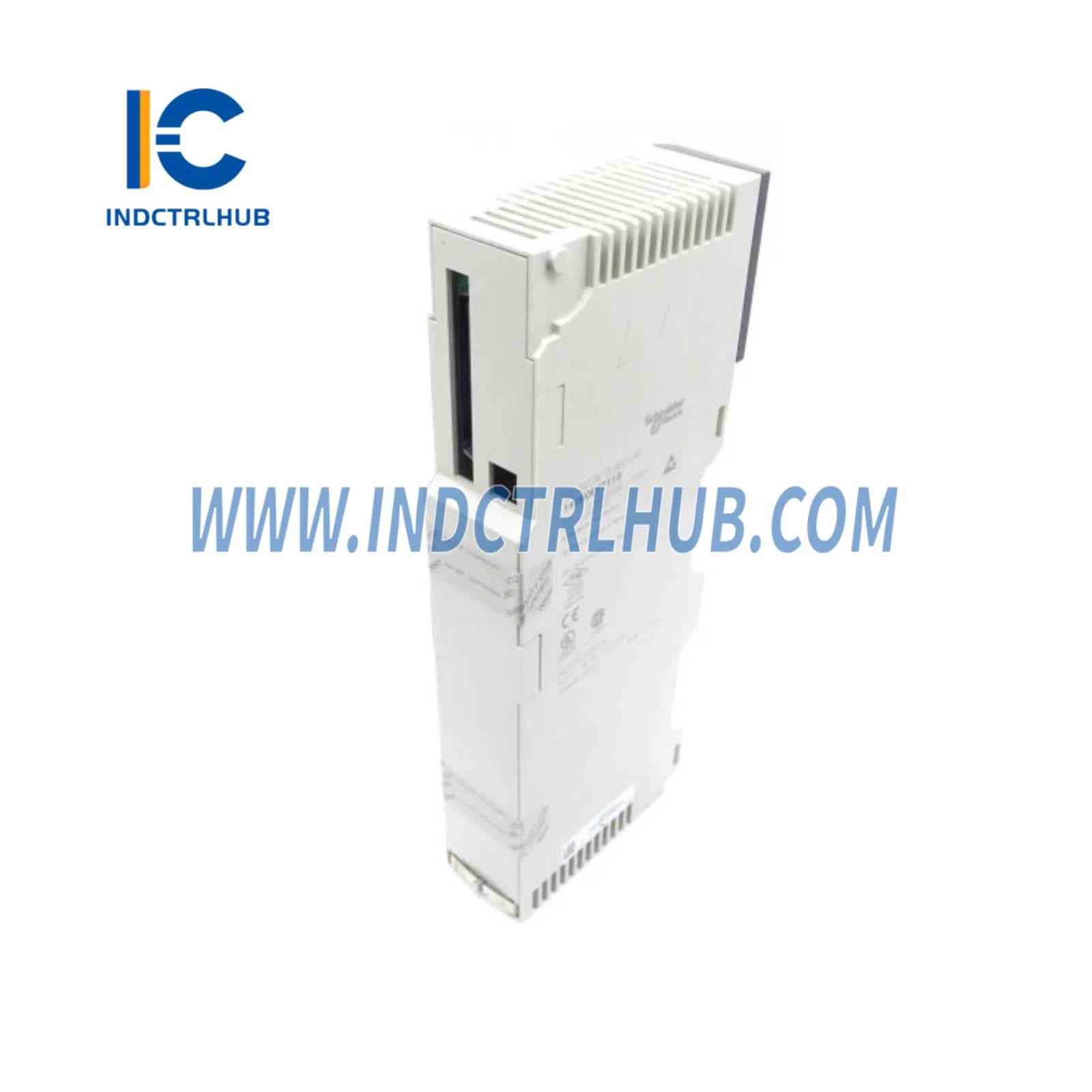

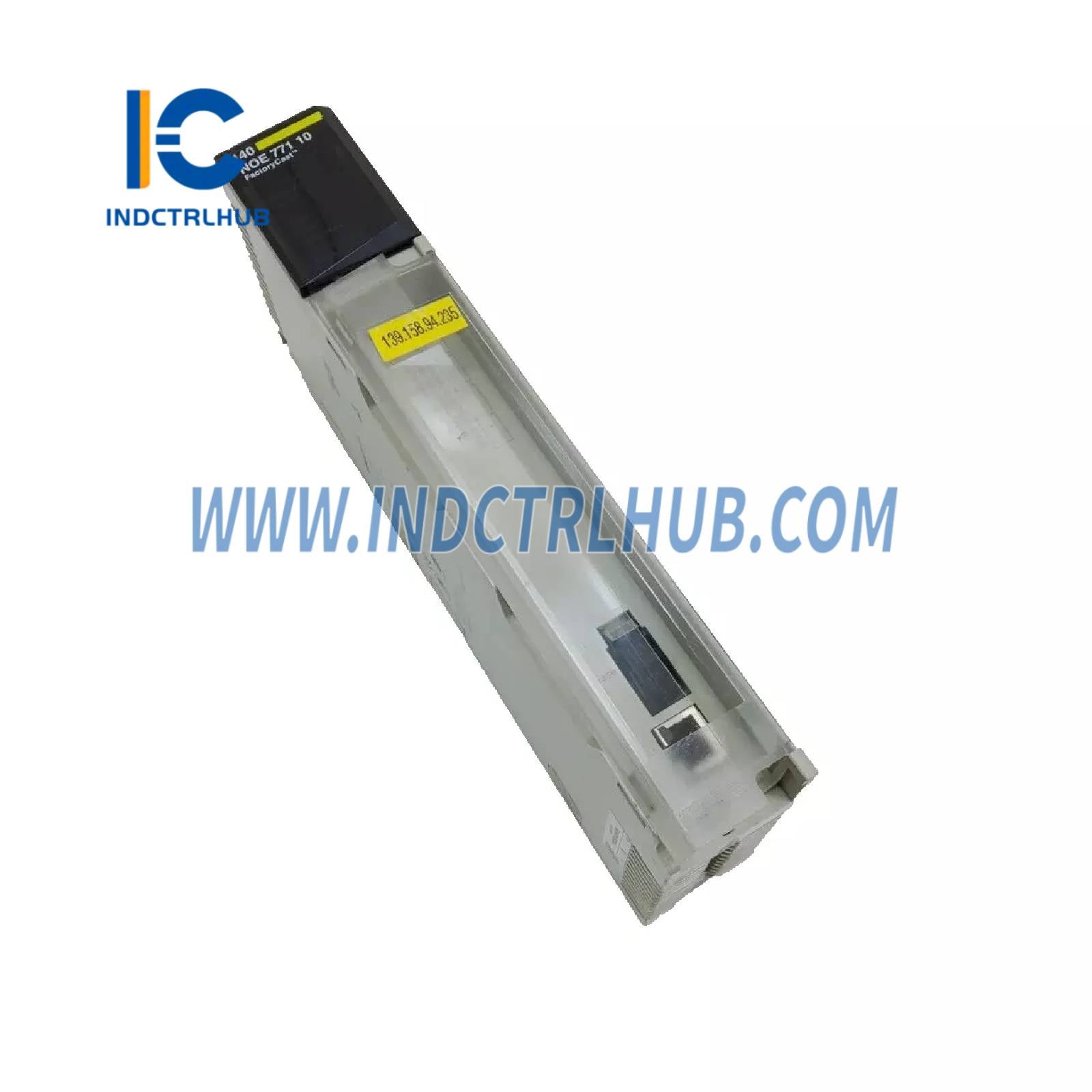

140NOE77110 |
|
Popis |
Ethernet TCP/IP modul pre platformu Modicon Quantum, Transparent Ready, trieda C20, konfigurovateľný FactoryCast |
Špecifikácie
Hlavné špecifikácie
|
Atribút |
Detaily |
|---|---|
|
Sortiment produktov |
Automatizačná platforma Modicon Quantum |
|
Typ produktu |
Ethernet sieťový TCP/IP modul |
|
Koncept |
Transparent Ready |
|
Webový server |
Trieda C20 |
|
Webové služby |
Prehliadač stojanaFactoryCast konfigurovateľnýEditor dát |
|
Komunikačné služby |
Modbus TCP správySNMP správa siete |
|
Komunikačný protokol |
Ethernet Modbus TCP/IP |
|
Fyzické rozhranie |
MT/RJ – 100BASE-FX (optické vlákno)RJ45 – 10BASE-T/100BASE-TX (kroucená dvojlinka) |
|
Prenosová rýchlosť |
10/100 Mbit/s |
|
Redundancia |
Áno, architektúra horúceho zálohovania |
|
Napájanie |
Napájané cez napájací zdroj do stojana |
|
Označenie |
CE |
LED indikátory
|
Indikátor |
Funkcia |
|---|---|
|
10 MB/100 MB |
Prenosová rýchlosť |
|
Kolízia |
Detekcia kolízie |
|
Jadro |
Režim sťahovania |
|
Porucha |
Porucha Ethernet modulu |
|
BEŽÍ |
Stav siete |
|
Fduplex |
Režim plného duplexu |
|
Pripravený |
Modul pripravený |
|
Odkaz |
Sieť aktívna |
|
Aktívny |
Rack v prevádzke |
|
TxAct/RxAct |
Aktivita prenosu/príjmu |
Elektrické a fyzikálne vlastnosti
|
Atribút |
Detaily |
|---|---|
|
Spotreba prúdu |
750 mA pri 5 V DC |
|
Formát modulu |
Štandard |
|
Čistá hmotnosť |
0,345 kg |
Environmentálne špecifikácie
|
Atribút |
Detaily |
|---|---|
|
IP ochrana |
IP20 |
|
Certifikáty |
UL 508, cUL |
|
Normy |
FM Class 1 Division 2, CSA C22.2 č. 142 |
|
Elektrostatický výboj |
4 kV (kontakt), 8 kV (vzduch) podľa IEC 801-2 |
|
Odolnosť voči EM poľu |
10 V/m (80–1000 MHz) podľa IEC 801-3 |
|
Prevádzková teplota |
0…60 °C |
|
Teplota skladovania |
-40…85 °C |
|
Relatívna vlhkosť |
95 % bez kondenzácie |
|
Prevádzková nadmorská výška |
≤ 4500 m |
Informácie o balení
|
Atribút |
Detaily |
|---|---|
|
Typ balenia |
PCE |
|
Množstvo v balení |
1 |
|
Rozmery balenia (V × Š × D) |
5,0 cm × 16,5 cm × 31,0 cm |
|
Hmotnosť balenia |
668 g |
