Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |

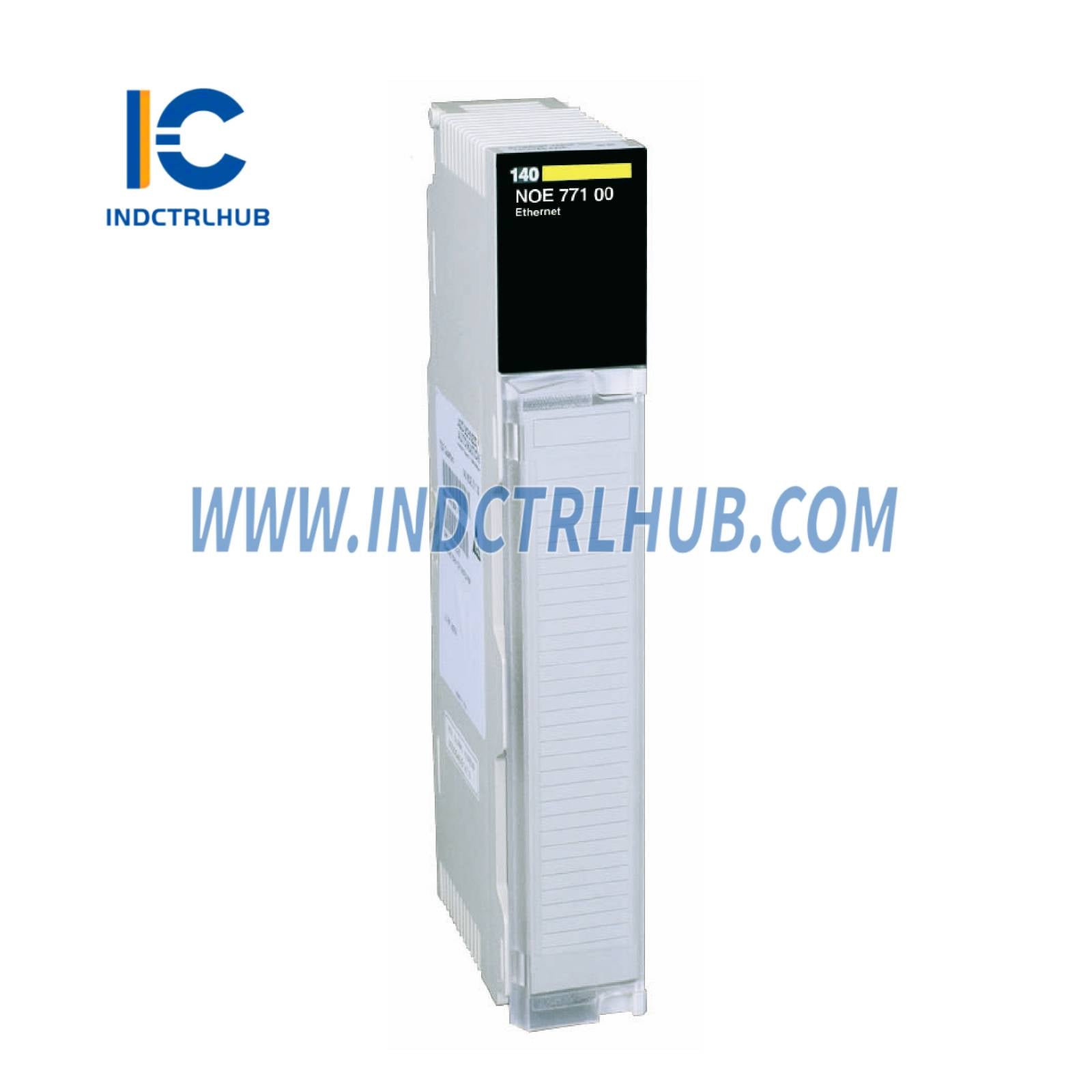

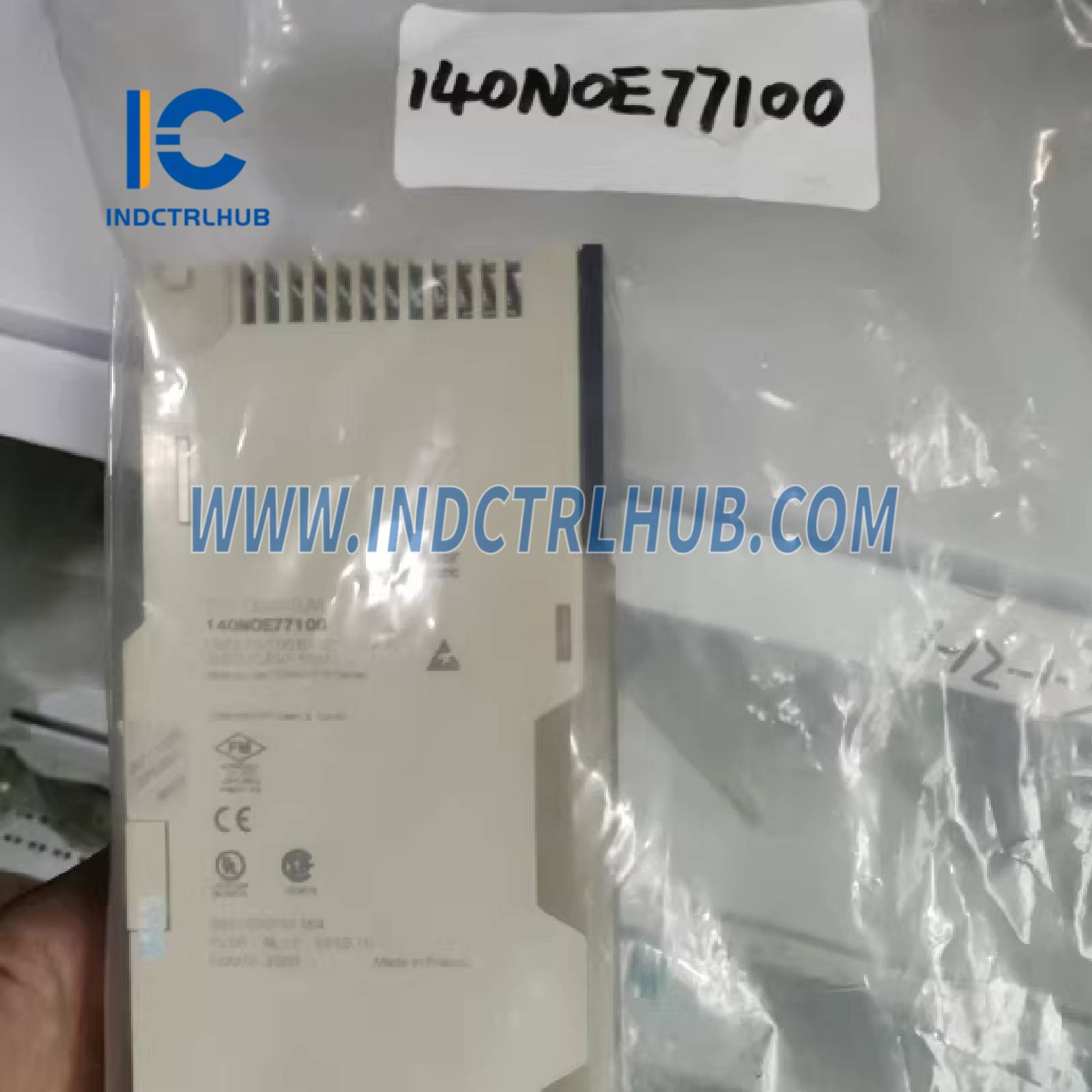

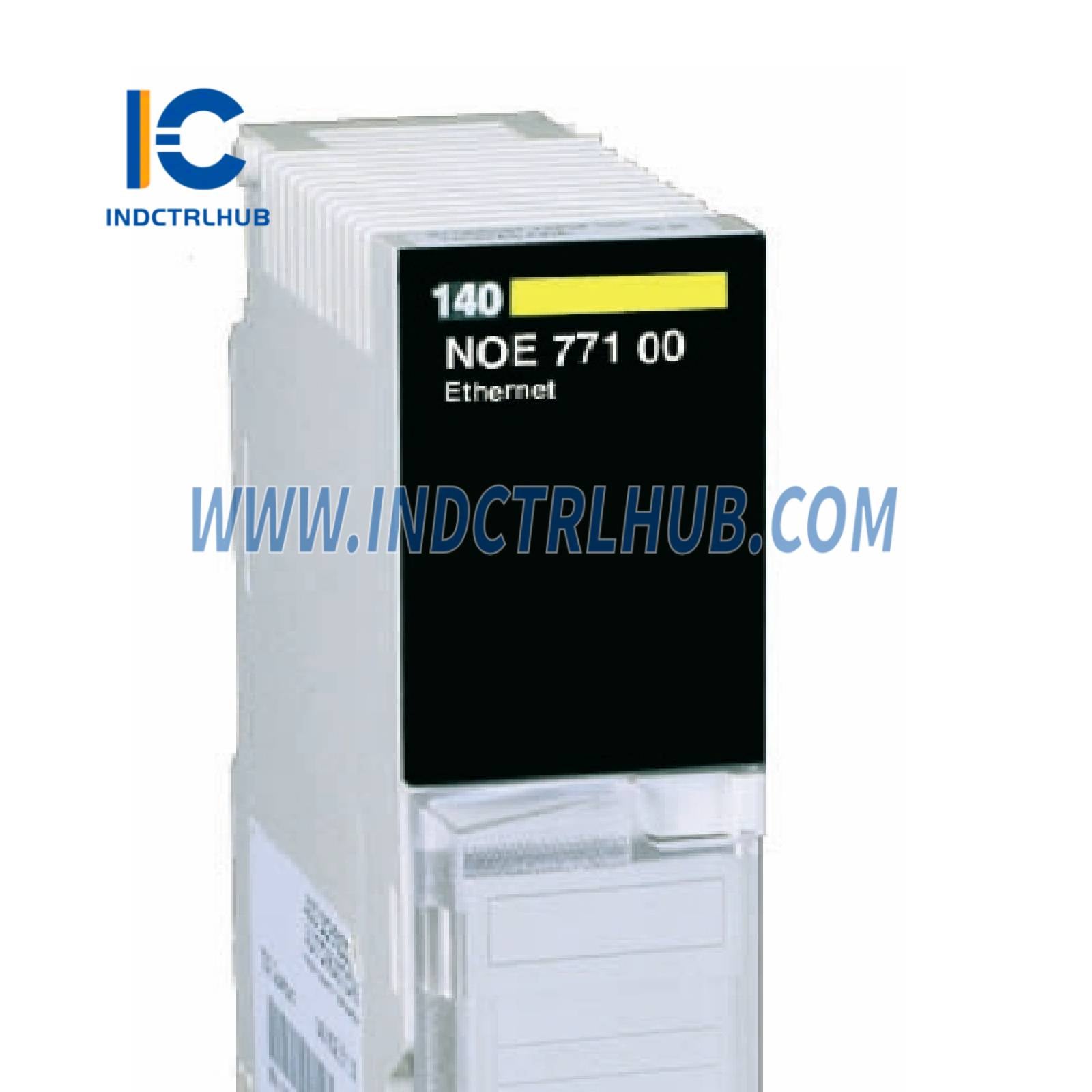

140NOE77100 |
|
Popis |
Ethernet TCP/IP modul – Trieda B20 – Webový server s prehliadačom rozvádzača a editorom dát |
|
Sortiment produktov |
Automatizačná platforma Modicon Quantum |
|
Typ produktu |
Ethernet sieťový TCP/IP modul |
Technické informácie
|
Špecifikácia |
Detaily |
|---|---|
|
Koncept |
Transparent Ready |
|
Funkcie webového servera |
Trieda B20, prehliadač rozvádzača, diagnostika (preddefinované webové stránky), editor dát cez PC |
|
Komunikačné služby |
Modbus TCP správy, skenovanie I/O |
|
Podporované protokoly |
Ethernet Modbus TCP/IP |
|
Fyzické rozhranie |
RJ45 (10BASE-T/100BASE-TX), MT/RJ (100BASE-FX optické vlákno) |
|
Prenosová rýchlosť |
10/100 Mbit/s |
|
Redundancia |
Podporované (architektúra horúceho zálohovania) |
|
Napájacie napätie |
Napájané cez napájanie rozvádzača |
|
Spotreba prúdu |
750 mA pri 5 V DC |
|
Lokálne signalizovanie |
- 1 LED: Rýchlosť dát (10 MB/100 MB) - 1 LED: Detekcia kolízie (Coll) - 1 LED: Režim sťahovania (Kernel) - 1 LED: Porucha modulu (Fault) - 1 LED: Stav siete (RUN) - 1 LED: Plný duplex (Fduplex) - 1 LED: Modul pripravený (Ready) - 1 LED: Sieťové pripojenie (Link) - 1 LED: Rack aktívny (Active) - 1 LED: Aktivita Tx/Rx (TxAct/RxAct) |
|
Formát modulu |
Štandard |
|
Čistá hmotnosť |
0.345 kg |
|
Označenie |
CE |
Environmentálne špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Stupeň ochrany |
IP20 |
|
Prevádzková teplota |
0…60 °C |
|
Teplota skladovania |
-40…85 °C |
|
Relatívna vlhkosť |
95 % bez kondenzácie |
|
Prevádzková nadmorská výška |
≤ 4500 m |
|
Odolnosť voči elektrostatickému výboju |
4 kV (kontakt), 8 kV (vzduch) podľa IEC 801-2 |
|
Odolnosť voči elektromagnetickému poľu |
10 V/m (80…1000 MHz) podľa IEC 801-3 |
Certifikácie & normy
|
Štandard/Certifikácia |
Detaily |
|---|---|
|
Certifikáty |
cUL, UL 508 |
|
Normy |
FM Class 1 Division 2, CSA C22.2 No 142 |
