Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
140NOC78100 |
|
Popis |
Ethernetový riadiaci modul, Modicon Quantum, Modbus TCP, EtherNet/IP, 10/100 Mbit/s |
|
Sortiment produktov |
Automatizačná platforma Modicon Quantum |
|
Typ produktu |
Ethernetový riadiaci modul |
Technické informácie
|
Špecifikácia |
Detaily |
|---|---|
|
Kompatibilita produktu |
Séria 140CPU6xxxx |
|
Komunikačné protokoly |
Modbus TCP, EtherNet/IP |
|
Režim výmeny |
Plný duplex |
|
Maximálny počet pripojení |
64 |
|
Prenosová rýchlosť |
10/100 Mbit/s |
|
Redundancia |
Áno – redundantná architektúra s horúcim zálohovaním |
|
Topológia |
Daisy chain slučka, redundantný kruh |
|
Webový server |
Vstavaný |
|
Komunikačné služby |
NTP synchronizácia času FDR server CIP implicitné správy (I/O) CIP Explicit Messaging (klient) Vstavaný router SNMP agent Kvalita služby (QoS) SMTP emailové upozornenie Vstavaný 4-portový prepínač Správca typu zariadenia (DTM) DHCP/BootP server |
|
Ethernetové služby |
Rýchly protokol Spanning Tree (RSTP) |
|
Prenosové médium |
Kábel s krútenými pármi |
|
Ethernetové porty |
RJ45 (10BASE-T/100BASE-TX) |
|
Napájanie |
Napájané cez stojan |
|
Formát modulu |
Štandard |
|
Čistá hmotnosť |
0,345 kg |

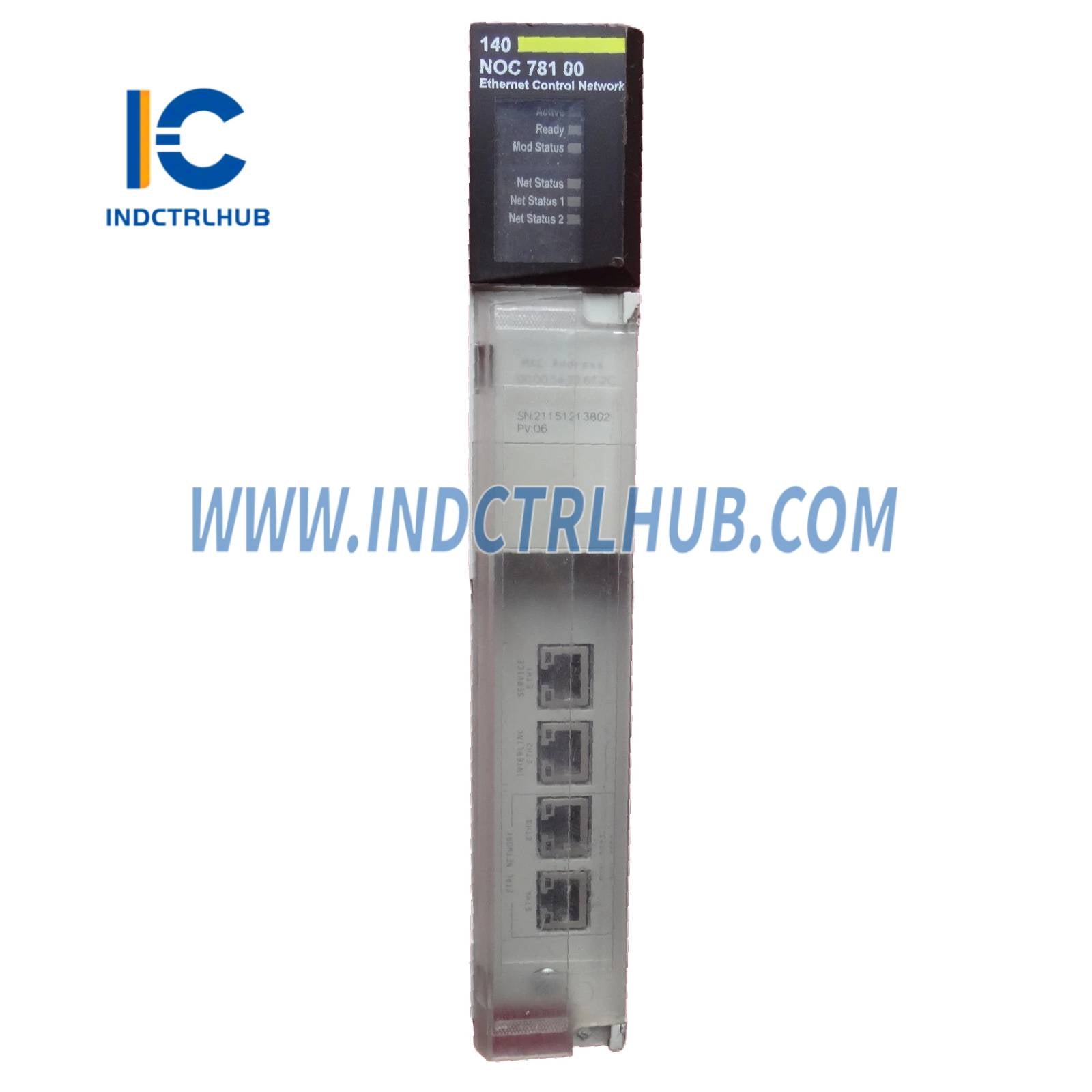

Lokálne signalizovanie (LED indikátory)
|
Funkcia LED |
Farba |
|---|---|
|
Komunikácia zbernice |
Zelená (Aktívne) |
|
Stav konfigurácie |
Zelená (Pripravené) |
|
Stav modulu |
Zelená/Červená (Stav modulu) |
|
Stav sieťovej komunikácie |
Zelená/Červená (Stav siete) |
|
Stav zariadenia v sieti |
Zelená/Červená (Stav siete 1) |
|
Rozšírený stav siete DIO |
Zelená/Červená (Stav siete 2) |
Environmentálne špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Stupeň krytia IP |
IP20 |
|
Prevádzková teplota |
0…60 °C |
|
Relatívna vlhkosť |
10…95 % @ 60 °C, bez kondenzácie |
Normy a certifikácie
|
Normy |
EN 61131-1, EN 61131-2, EN 55011, IEC 61000-4-16, UL 508 |
|---|---|
|
Certifikáty |
FM Class 1 Division 2, CSA C22.2 No 142, Merchant Navy, GOST, LR, C-Tick |
Informácie o balení
|
Pole |
Detaily |
|---|---|
|
Typ balenia |
PCE |
|
Jednotky v balení |
1 |
|
Rozmery balenia |
31,5 × 16,5 × 4,5 cm |
|
Hmotnosť balenia |
556 g |
