Product Description
Všeobecné informácie
|
Pole |
Detaily |
|---|---|
|
Výrobca |
Schneider Electric |
|
Model/Číslo dielu |
140EHC20200 |
|

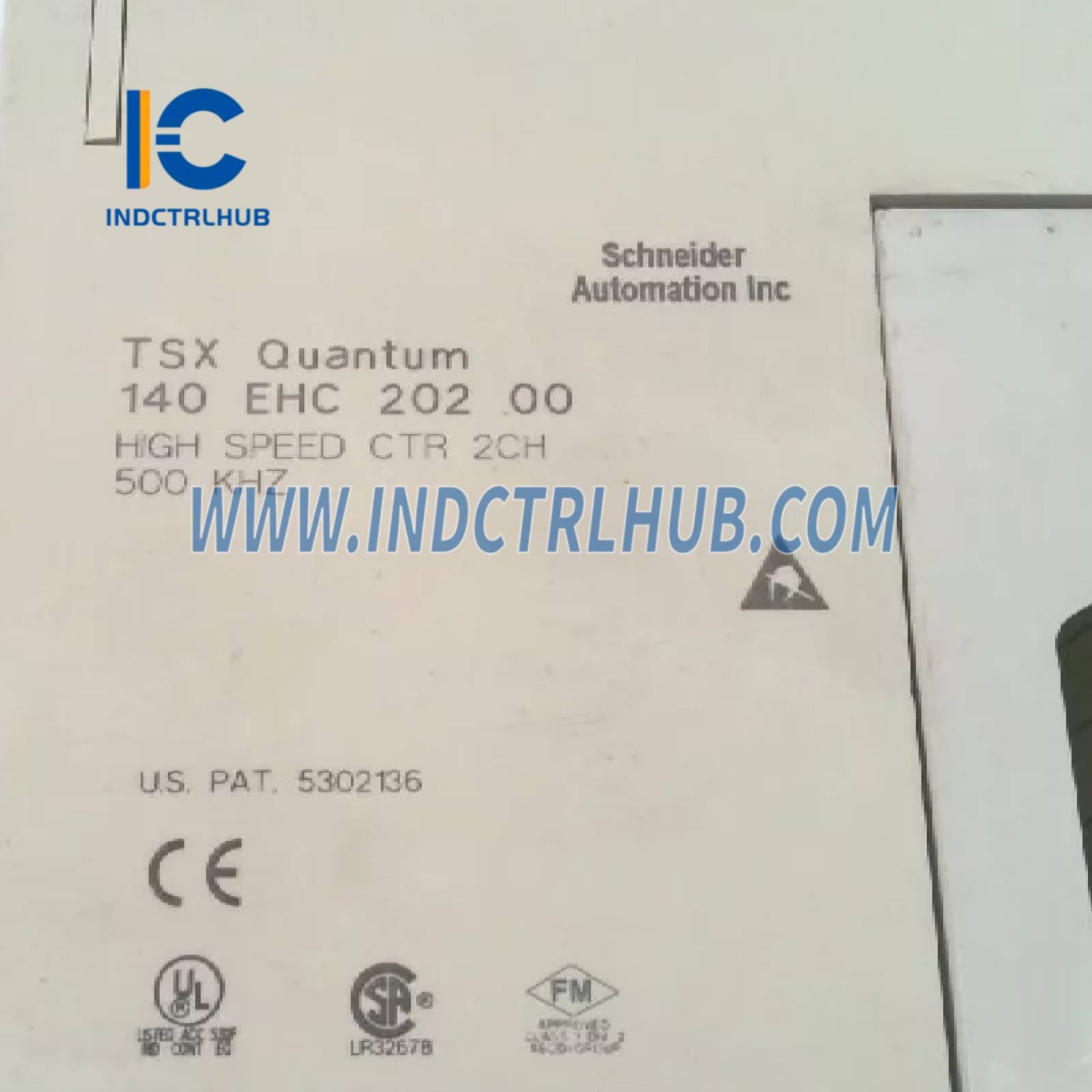

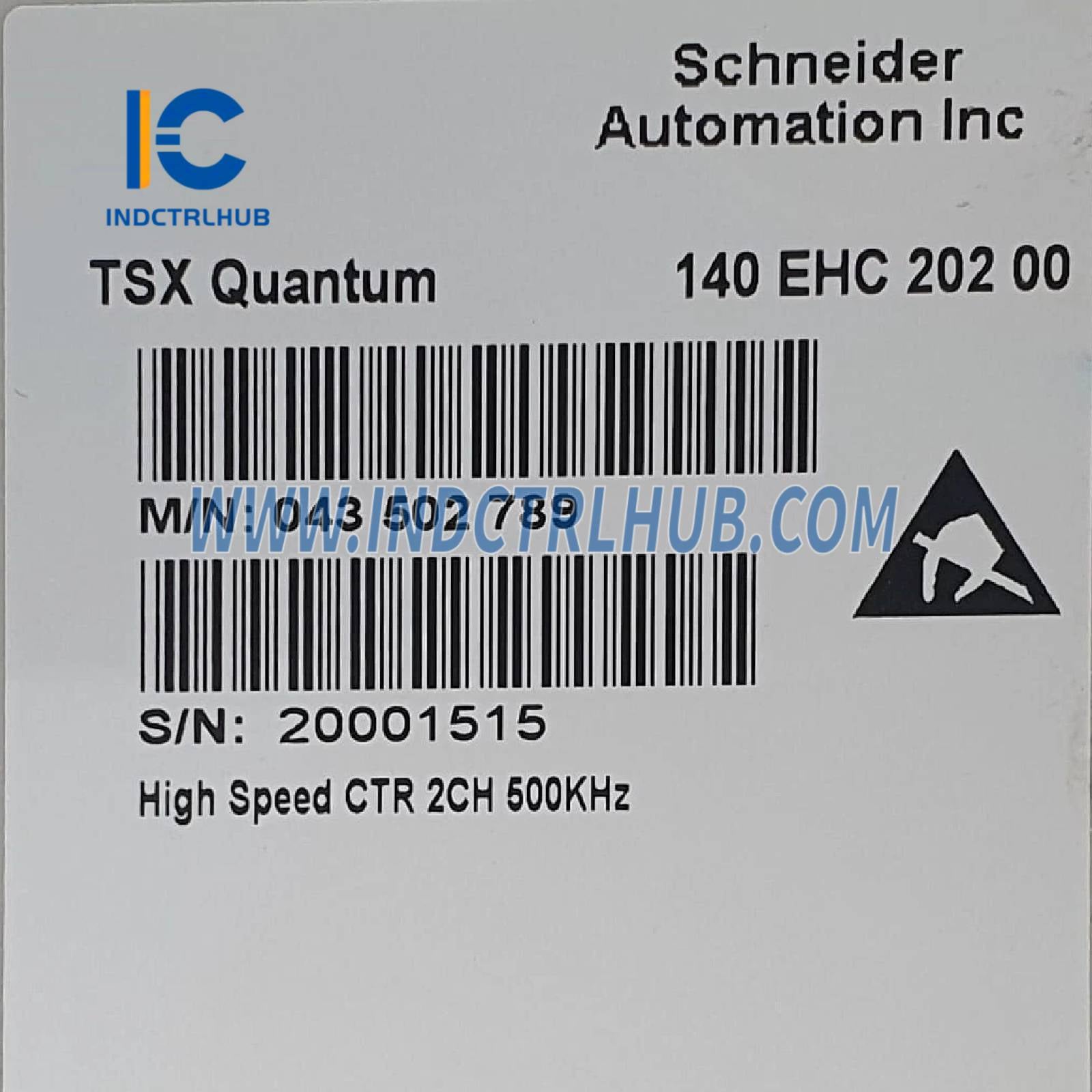

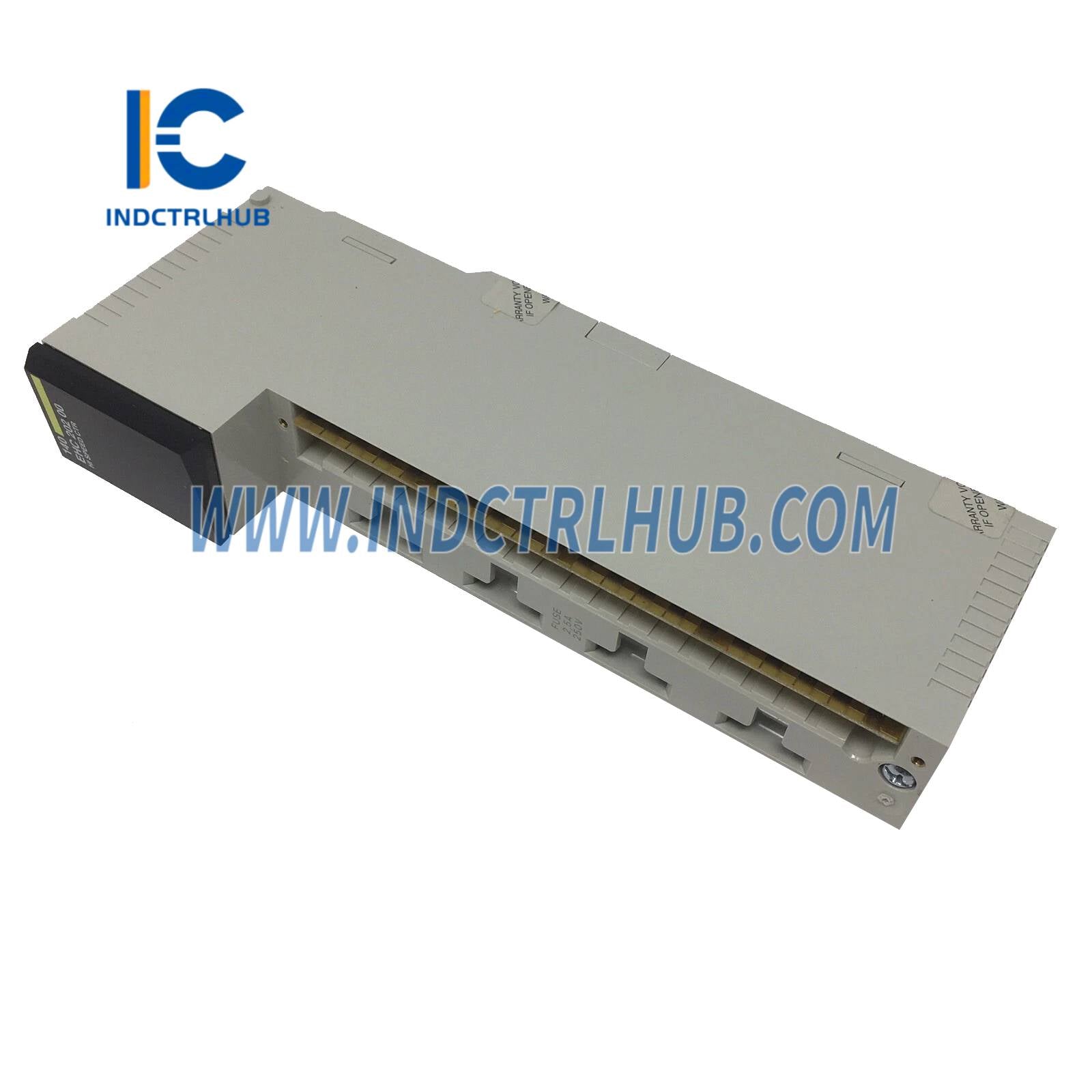

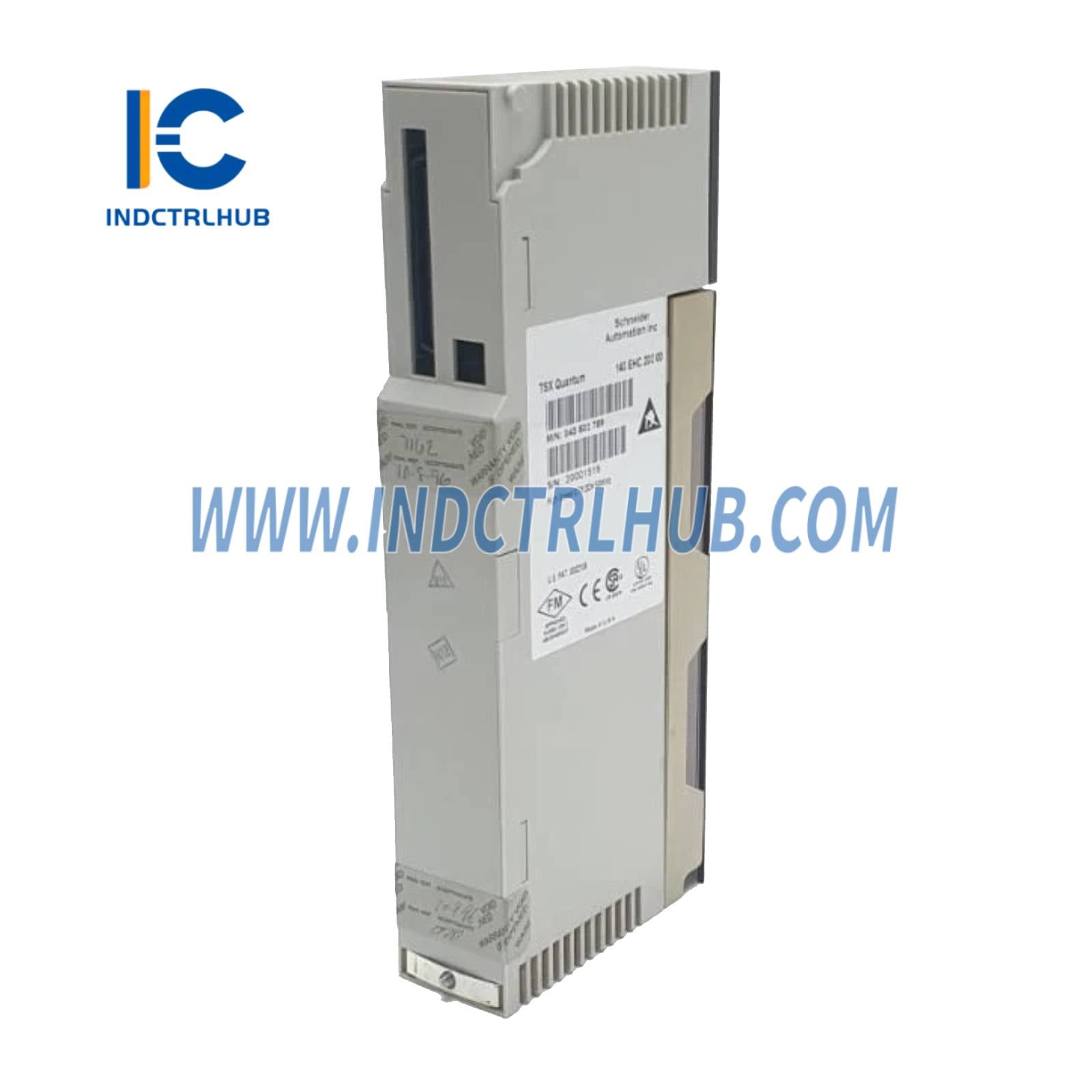

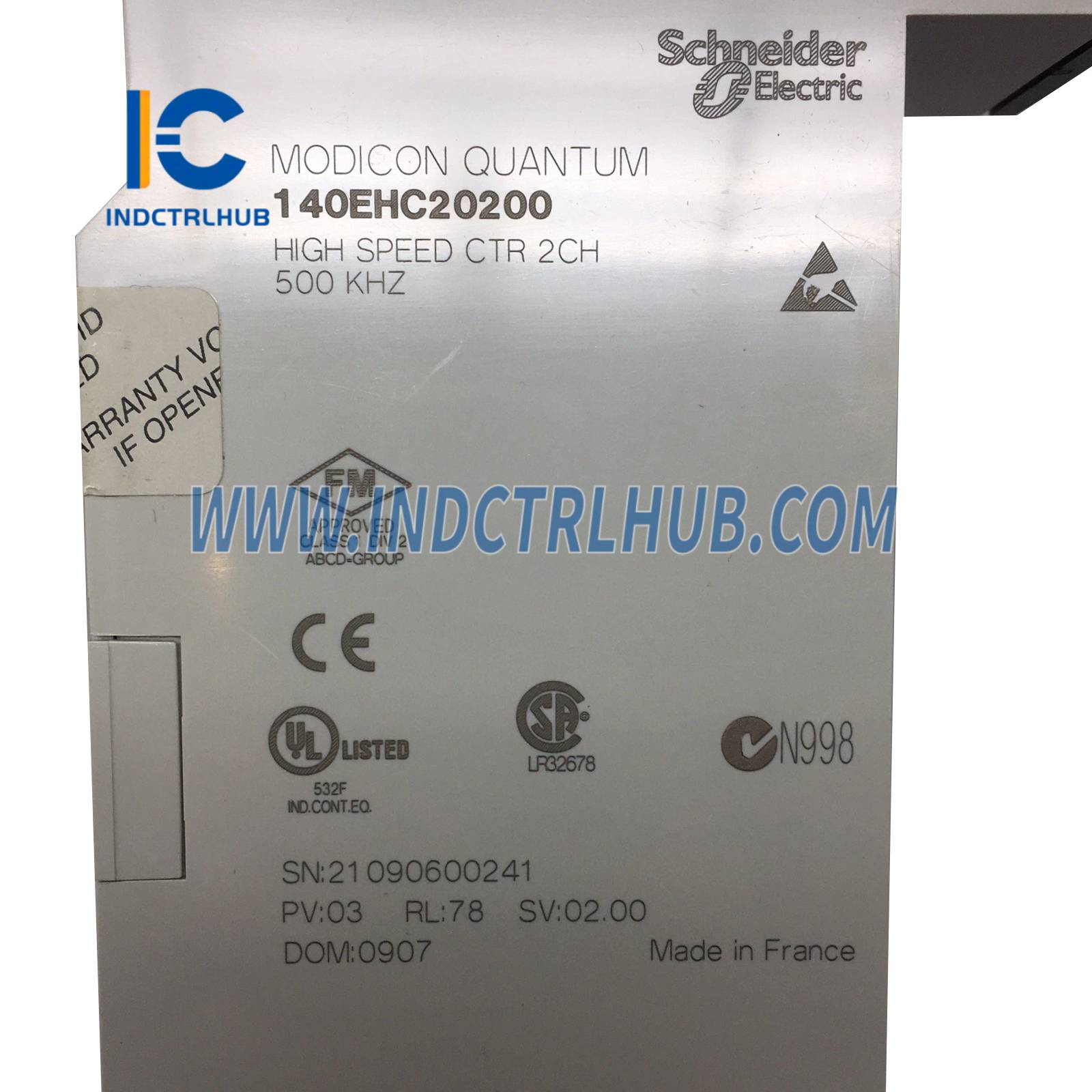

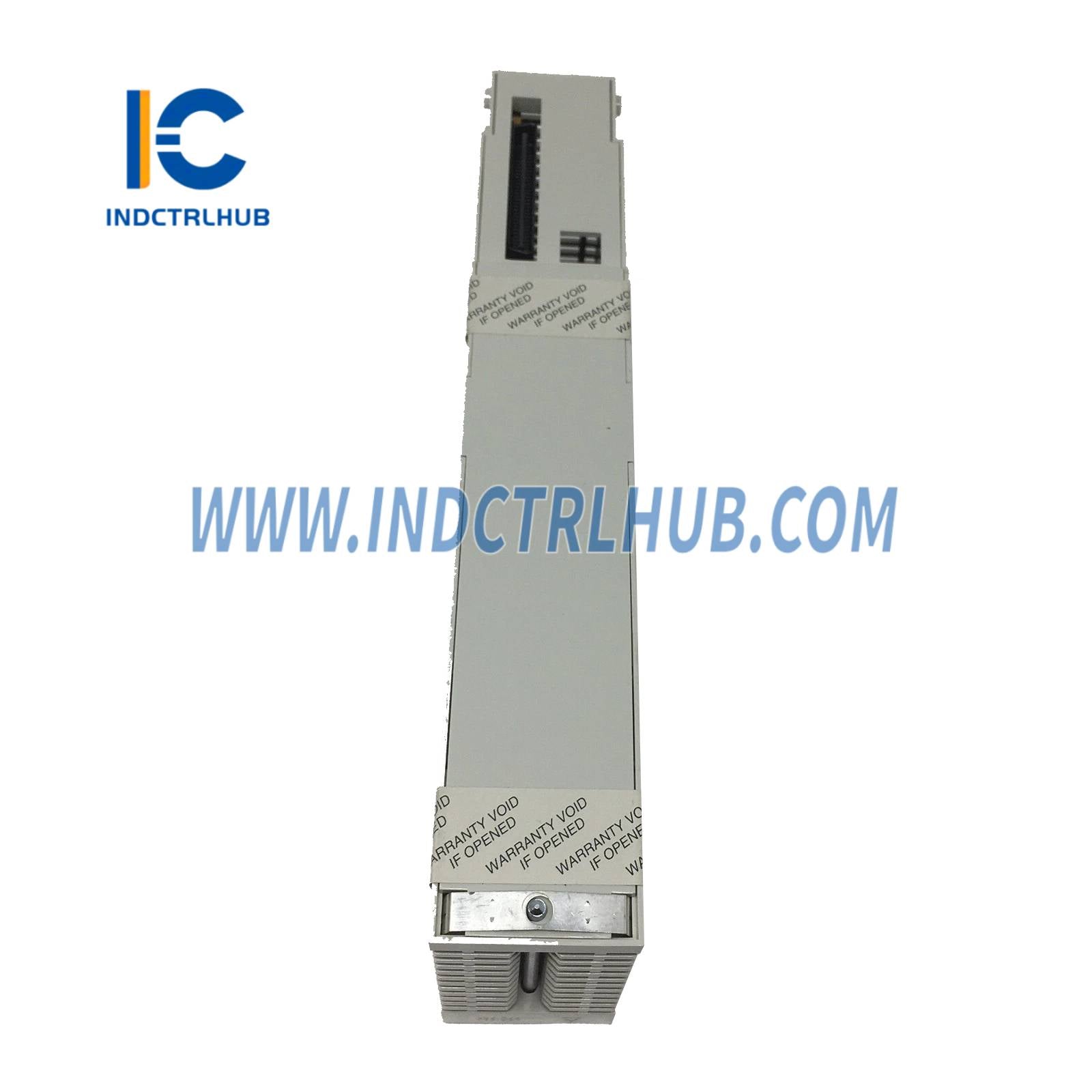

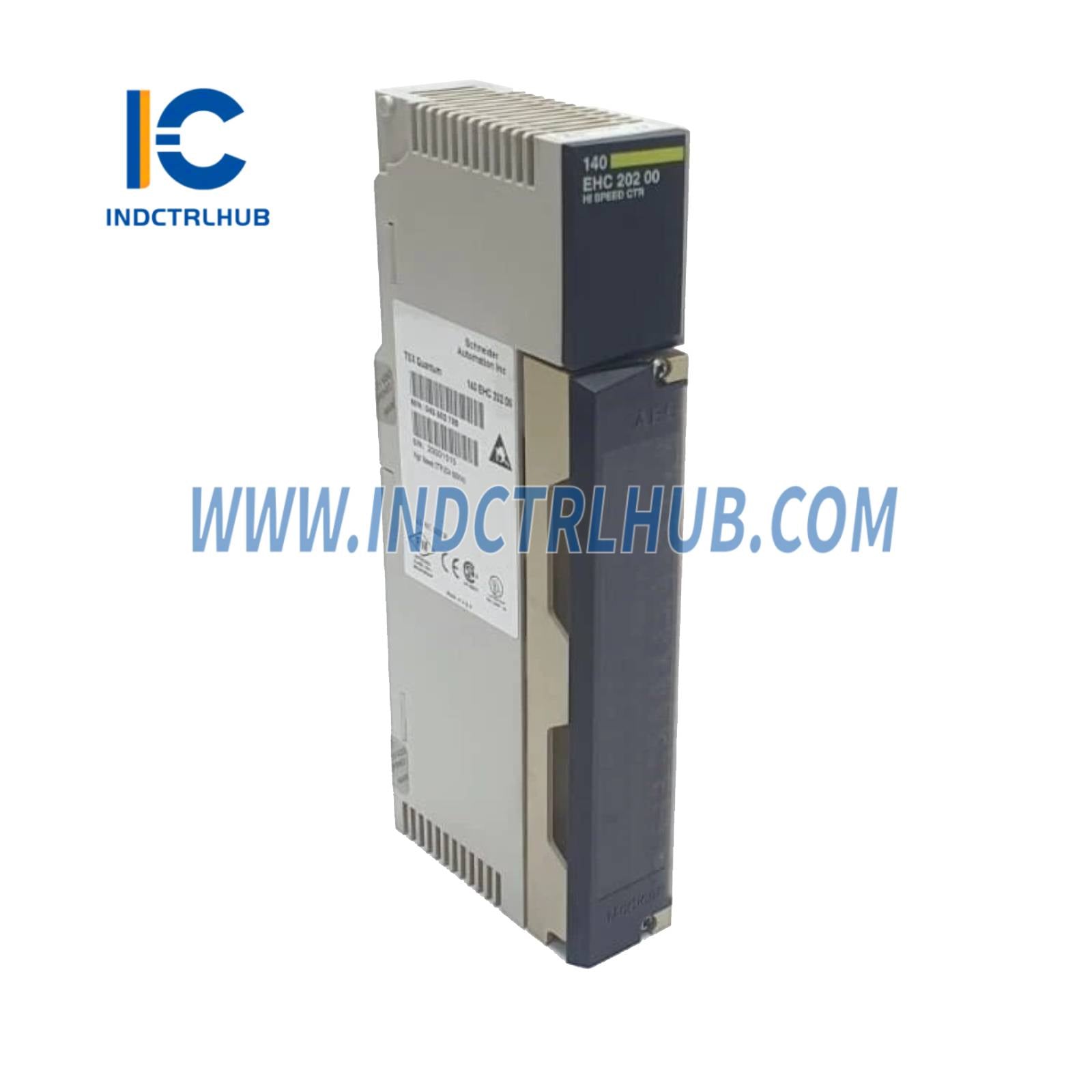

Popis |

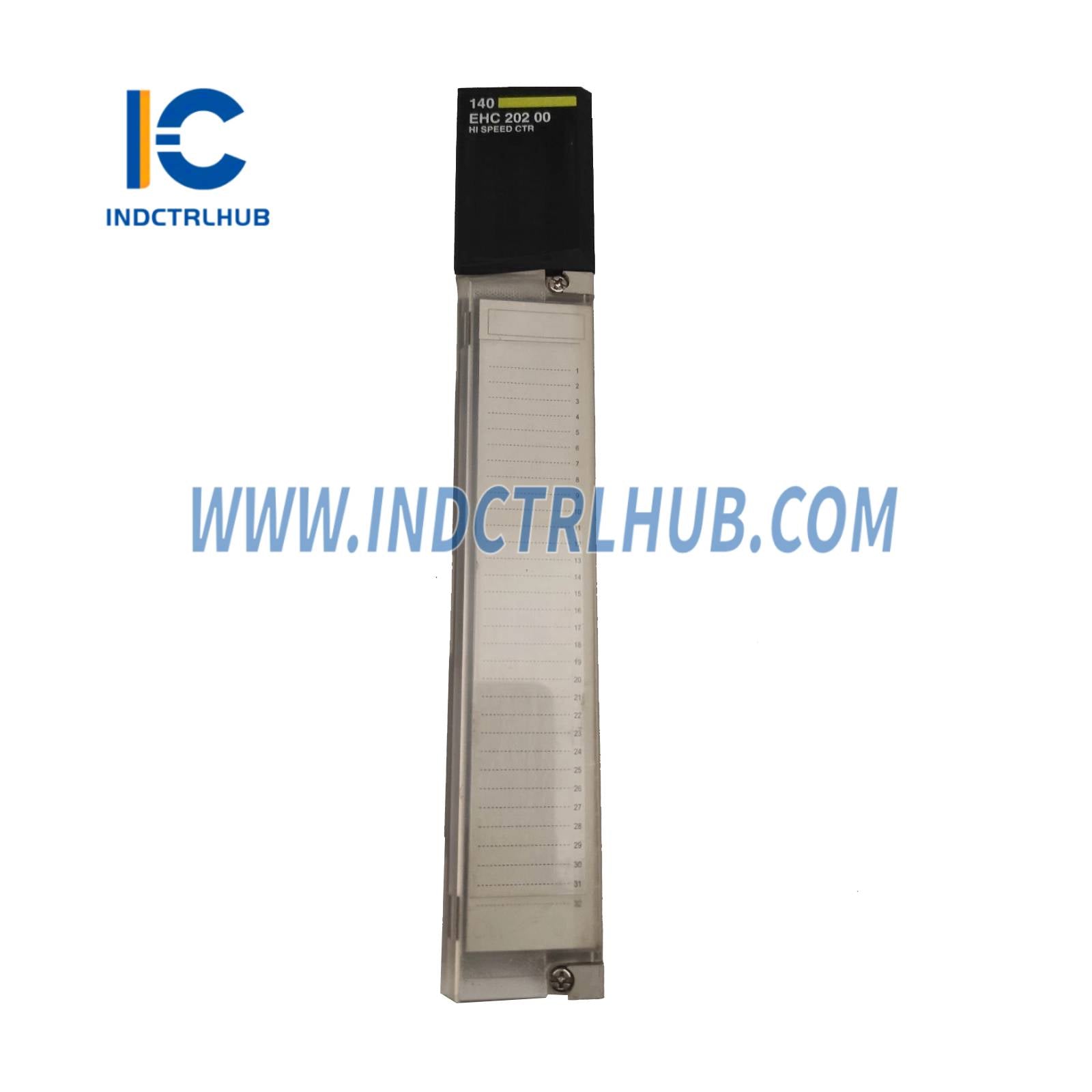

Modicon Quantum - modul vysokorýchlostného čítača - 500000 Hz |
|
Sortiment produktov |
Automatizačná platforma Modicon Quantum |
|
Typ produktu |
Modul vysokorýchlostného čítača |
Technické informácie
|
Špecifikácia |
Detaily |
|---|---|
|
Počet kanálov |
2 |
|
Požiadavka na adresovanie |
6 výstupných slov, 6 vstupných slov |
|
Formát dát |
32-bitový (max 2 147 483 647), 16-bitový (max 65 535) |
|
Typ počítania vstupu |
Inkrementálny alebo kvadratúrny |
|
Frekvencia počítania |
500 000 Hz |
|
Diskrétne vstupné napätie |
< 30 V |
|
Prevádzkové režimy |
Inkrementálny alebo kvadratúrny |
|
Vstupný odpor |
10 kΩ (diskrétny vstup) |
|
Prevádzkové prahy vstupu |
Rôzne, v závislosti od režimu a napätia (pozri nižšie) |
|
Príklady prahov |
≥1,8 V (diferenciálne), 0–11 V VYPNUTÉ, 3,5–5 V VYPNUTÉ pri 5 VDC, 13–24 V ZAPNUTÉ pri 24 VDC |
|
Číslo diskrétneho výstupu |
4 |
|
Typ výstupu |
Polovodičový tranzistor s riadeným poľom (FET) |
|
Napätie diskrétneho výstupu |
0 V VYPNUTÉ, 0,4 V ZAPNUTÉ (DC) |
|
Prúd záťaže (na výstup) |
0,5 A |
|
Maximálny prúd úniku (stav VYPNUTÉ) |
0,4 mA |
|
Pokles napätia (stav ZAPNUTÉ) |
< 0,4 V |
|
Typ ochrany |
36 V transorb (diskrétny výstup) |
|
Ochrana výstupu proti skratu |
Pojistka 2,5 A |
|
Typ poruchy |
Strata výkonu výstupného poľa |
|
Izolácia (Kanál ↔ Zbernica) |
1780 Vrms po dobu 60 s |
|
Výkonový úbytok |
4 W + (0,4 × celkový prúd záťaže modulu) |
|
Požiadavka na prúd zbernice |
650 mA |
|
Požiadavka na externé napájanie |
19,2…30 V DC |
|
Maximálny odber prúdu |
≤ 1050 mA pri 24 V DC (externé) |
|
Typ rámu |
Lokálne, Vzdialené, Distribuované |
|
Formát modulu |
Štandard |
|
Lokálne signalizovanie |

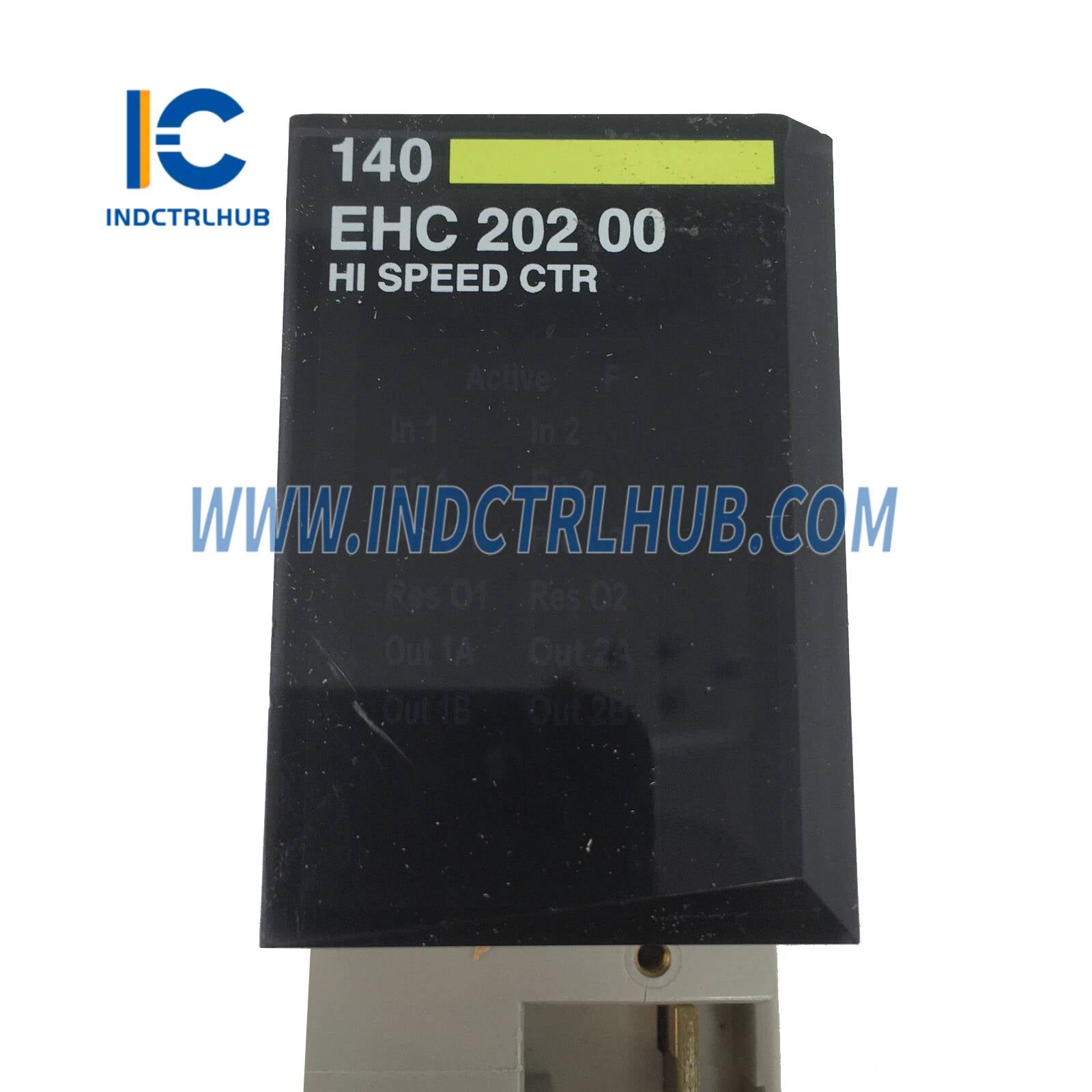

2 LED diódy pre stav kanála |
|
Označenie |
CE |
Environmentálne špecifikácie
|
Špecifikácia |
Detaily |
|---|---|
|
Prevádzková teplota |
0…60 °C |
|
Teplota skladovania |
-40…85 °C |
|
Relatívna vlhkosť |
95 % bez kondenzácie |
|
Prevádzková nadmorská výška |
≤ 5000 m |
|
Odolnosť voči elektrostatickému výboju |
4 kV (kontakt), 8 kV (vzduch), IEC 801-2 |
|
Odolnosť voči elektromagnetickému poľu |
10 V/m (80…1000 MHz), IEC 801-3 |
|
Normy |
UL 508 |
|
Certifikáty |
C-Tick, CSA č. 142, FM Class 1 Div 2, UL |
Balenie a rozmery
|
Špecifikácia |
Detaily |
|---|---|
|
Typ balenia |
PCE |
|
Jednotky v balení |
1 |
|
Rozmery balenia (V × Š × D) |
5,0 cm × 17,0 cm × 32,0 cm |
|
Hmotnosť balenia |
444 g |
