Detaily produktu
Výrobca: BACHMANN
Model/Číslo dielu: RS204
Popis: Rozhraniové moduly

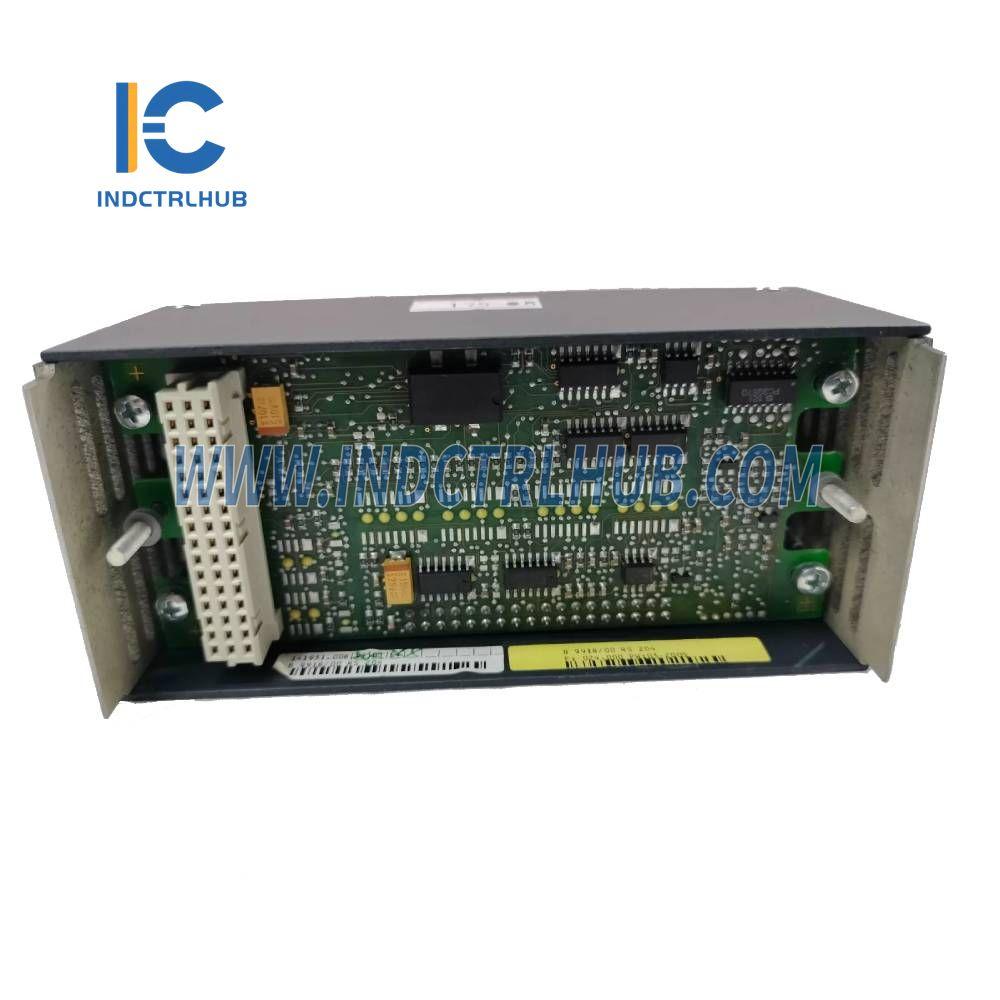

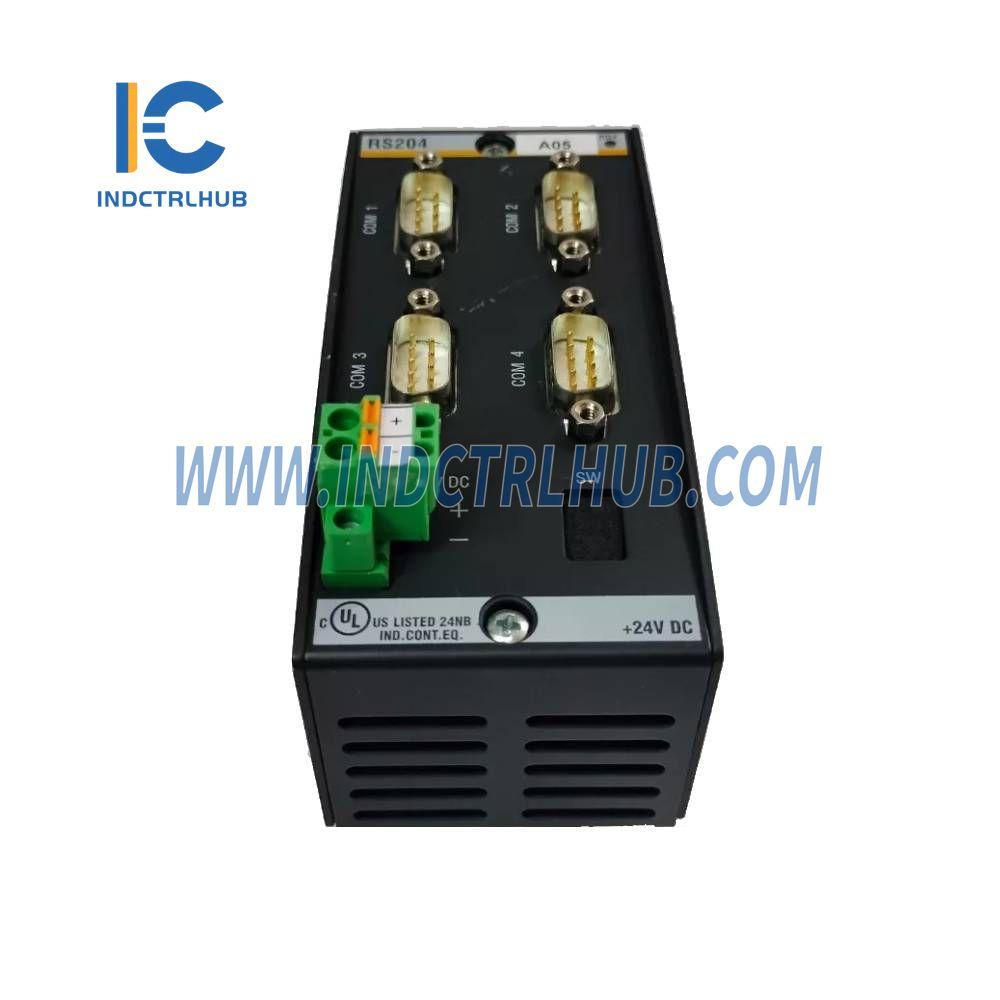

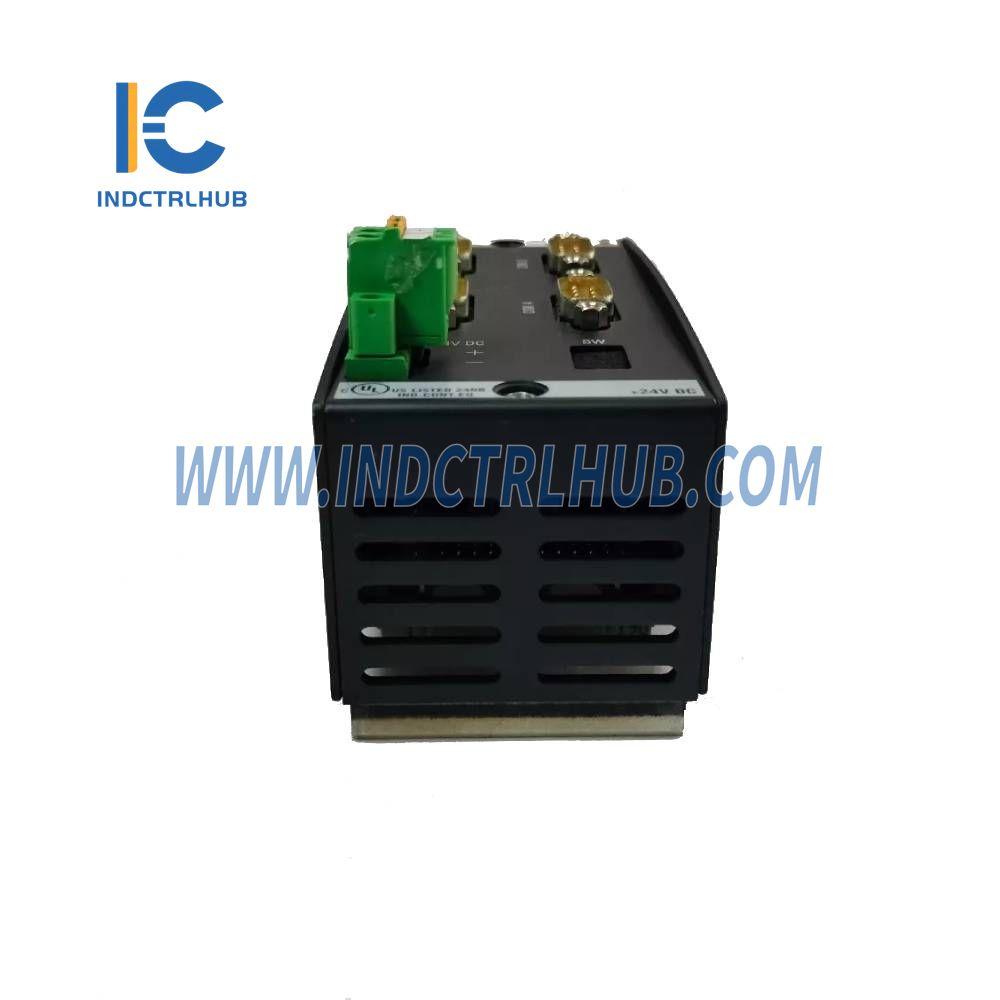

Rozhraniový modul RS204 pripája štyri asynchrónne sériové rozhrania k riadiacu jednotke M1.
Kľúčové vlastnosti:
| Vlastnosť | Detaily |
|---|---|
| Rozhrania na jednom module | 4 |
| Počet rozhraní na riadiacu jednotku | Neobmedzený |
| Podporované rozhrania | RS232, RS422, RS485, TTY (kombinovateľné) |
| Maximálna rýchlosť rozhrania | Až 1,5 Mbaud |
| Automatická kontrola toku | Automatické potvrdzovanie |
| Ukončovacie odpory | Integrované (pripojiť/odpojiť) |
| Izolácia | Galvanicky izolované rozhrania |
Čísla položiek:
- RS204: 00009918-00
- RS204❉: 00016169-00
- RS204/R: 00009918-01
- RS204/T: 00009918-20
Technické špecifikácie:
- Podporované rozhrania: RS232, RS422, RS485, TTY
-
Maximálna prenosová rýchlosť:
- RS232: 115,2 Kbaud
- RS422: 921,6 Kbaud
- RS485: 921,6 Kbaud
- TTY: 9,6 Kbaud
-
Úrovne signálu:
- RS232: Štandardné
- RS422: Štandardné
- RS485: Štandardné
- Ukončovací odpor: Nastaviteľný pomocou DIP prepínača
-
Prevádzkové režimy:
- Plný duplex (RS232, RS422)
- Polovičný duplex (RS485)
- TTY: Rôzne konfigurácie (TX/RX aktívne alebo pasívne)
-
Externé napájanie:
- Napätie: 18–34 V DC
- Prúdový odber: 125 mA pri 24 V DC
- Galvanická izolácia od systému: 500 V
Prevádzkové podmienky:
- Prevádzková teplota: -30°C až +60°C
- Relatívna vlhkosť (prevádzka): 5–95 % (bez kondenzácie)
- Teplota skladovania: -40°C až +85°C
- Relatívna vlhkosť (skladovanie): 5–95 % (s kondenzáciou)
Varianty modelov:
| Model | Popis |
|---|---|
| RS204 | Sériové rozhranie, 4x RS232/422/485, 128-bajtový FIFO, izolované |
| RS204❉ | Rovnaké ako RS204, verzia ColdClimate |
| RS204/T | Sériové rozhranie, 3x RS232/422/485, 1x TTY, 128-bajtový FIFO, izolované |
| RS204/R | Sériové rozhranie, 3x RS232/422/485, 1x RS232, 128-bajtový FIFO, izolované |
