Product Description
Detaily produktu

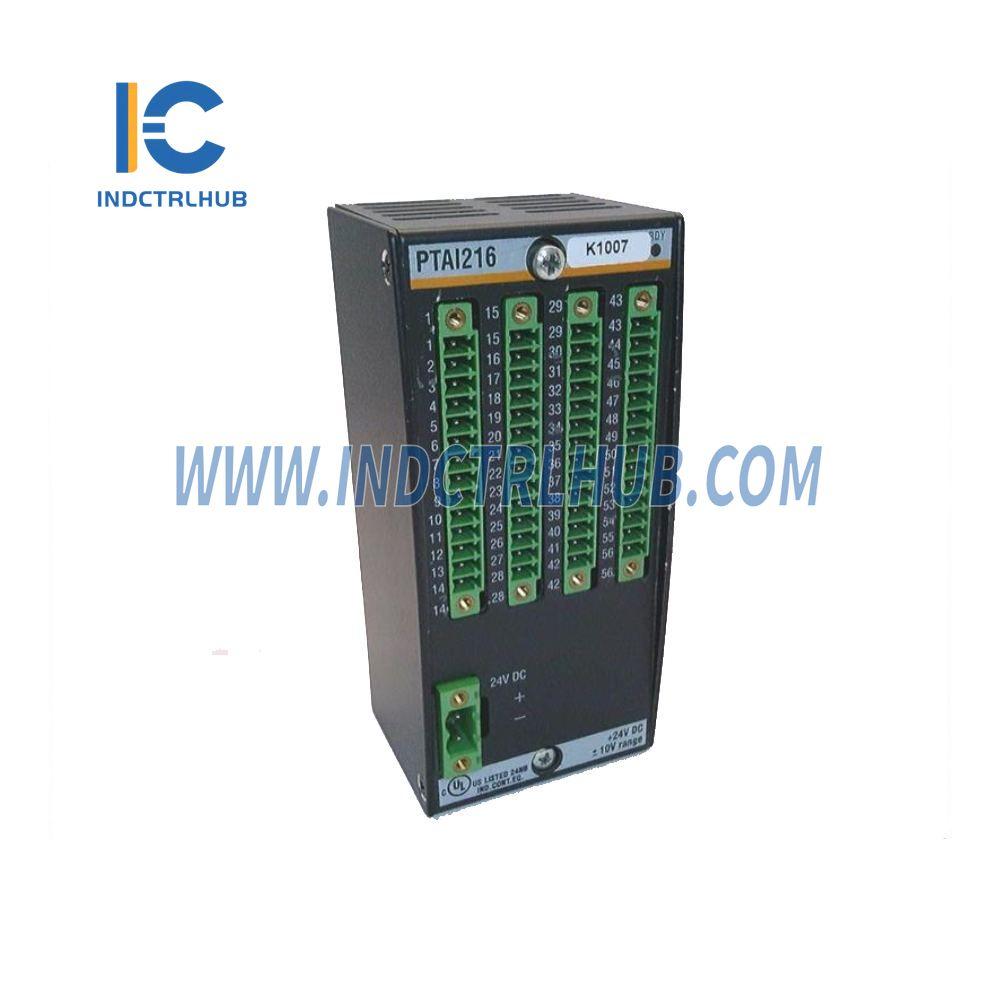

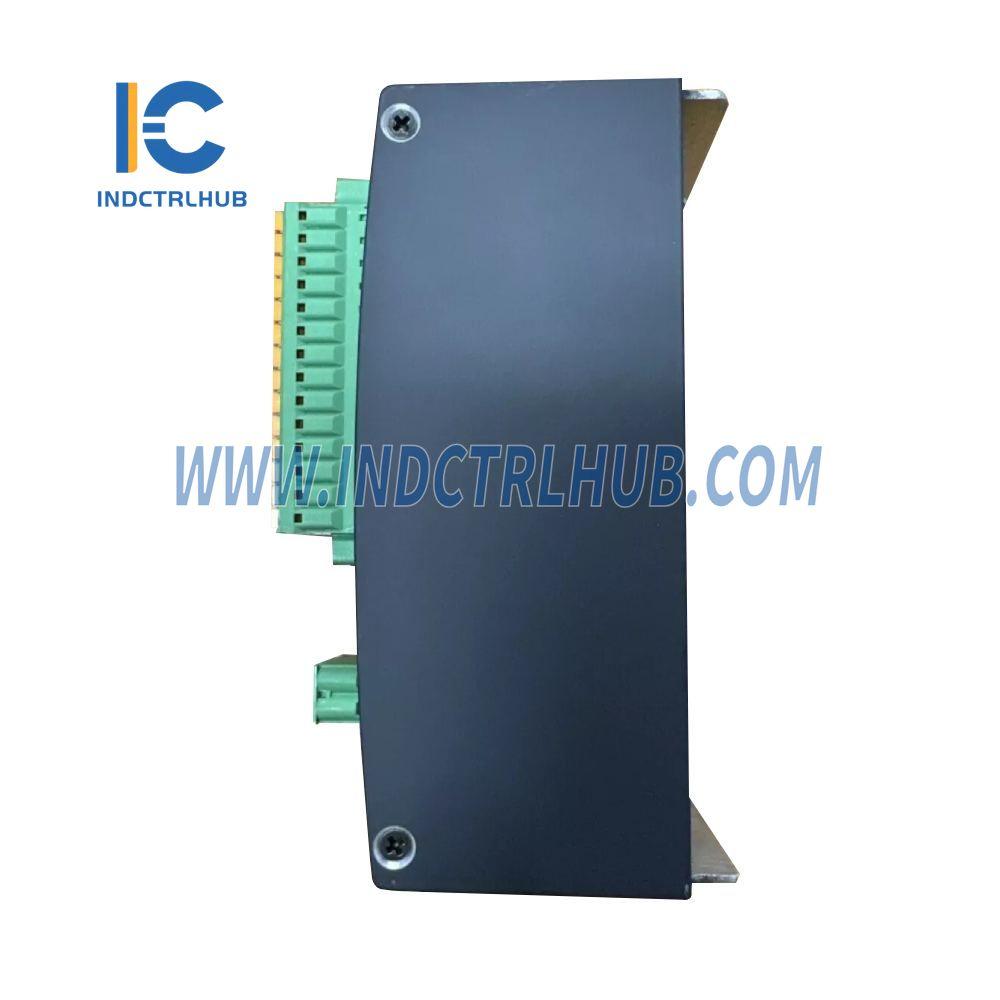

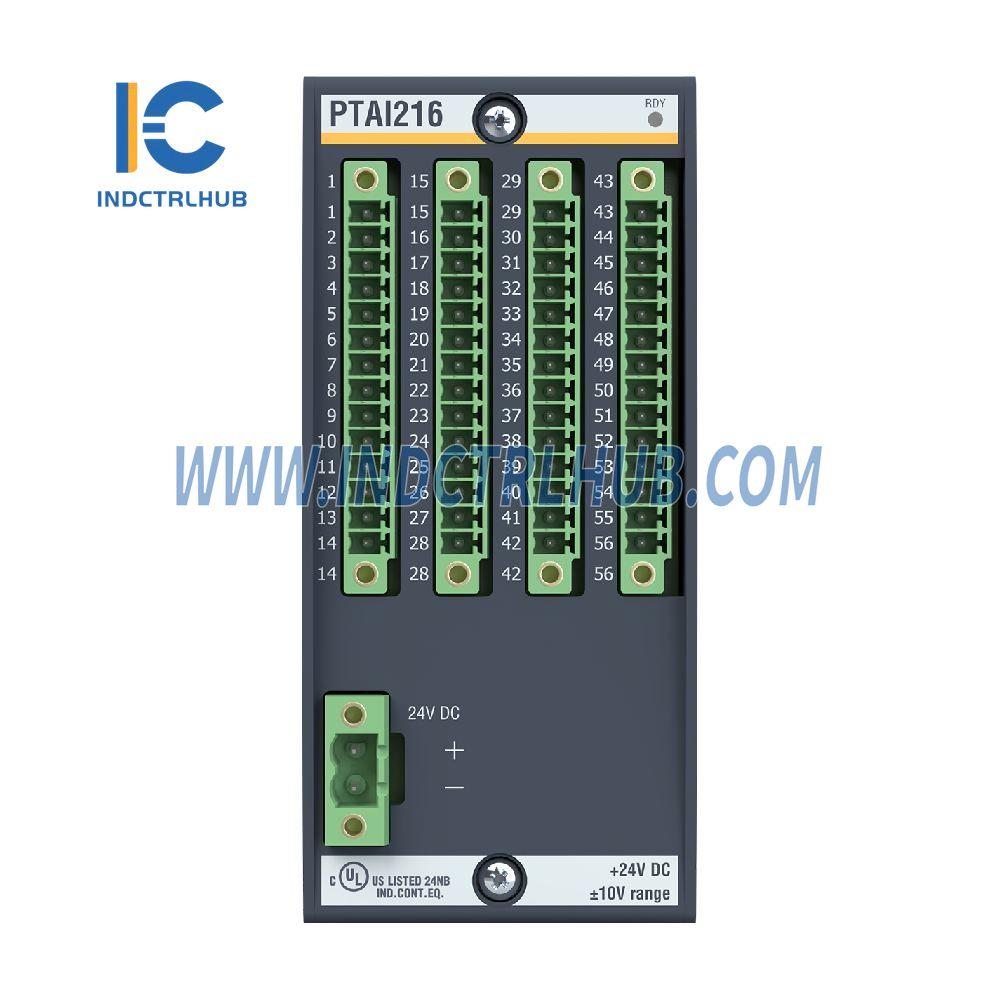

Výrobca: BACHMANN
Model/Číslo dielu: PTAI216
Popis: Modul vstupu teploty
Funkcie
-
Vstupy napätia
- Maximálny počet: 4
- Typ vstupu: Jedno-koncový alebo diferenciálny
- Rozsah vstupného napätia: ±1 V alebo ±10 V
- Vstupná impedancia: > 33 kΩ
- Vstupný filter: 170 Hz (dolnopriepustný 1. rádu)
- Digitálne rozlíšenie: 14-bitové
- Spoločné režimové napätie (max): ±1 V
- Útlm presluchu: > 60 dB
- Vzorkovací čas: 2,5 ms
-
Vstupy prúdu
- Maximálny počet: 4
- Rozsah vstupného prúdu: 0 .. 20 mA
- Vstupná impedancia: 243 Ω
- Digitálne rozlíšenie: 14-bitové
- Maximálny vstupný prúd: 35 mA (hranica zničenia)
- Chyba pri prevádzkovej teplote (-30 .. +60 °C): ±0,3%*
- Vzorkovací čas: 2,5 ms
-
Vstupy Pt100/Pt1000
- Maximálny počet: 12
- Typ vstupu: 2-vodičová technológia
- Rozsah teploty: -100 .. +300 °C
- Konštantný prúd cez snímač:
- Pt100: 3 mA
- Pt1000: 0,3 mA
- Digitálne rozlíšenie: 12-bitové
- Hodnota LSB: 0,1 K
- Priemerovanie: cez 16 hodnôt za 480 ms
-
Externé napájanie
- Galvanická izolácia od systému: 500 V
- Rozsah napätia: 18 .. 34 V DC
- Spotreba prúdu (vnútorná): Normálne 70 mA pri 24 V DC
Prevádzkové podmienky
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | -30 .. +60 °C |
| Vlhkosť (prevádzka) | 5 .. 95% (s alebo bez kondenzácie) |
| Teplota skladovania | -40 .. +85 °C |
| Vlhkosť (skladovanie) | 5 .. 95% (s kondenzáciou) |
Varianty prevedenia
- Modul zaznamenávania teploty:
- 12x vstupy Pt100/Pt1000
- 4x vstupy napätia (±10 V, ±1 V, 20 mA)
- 14-bitové rozlíšenie, presnosť 0,25%
- Izolované
