Product Description
Všeobecné informácie
|
Výrobca |
Prosoft |
|---|---|
|
Model/Číslo dielu |
PS69-DPS |
|
Popis |

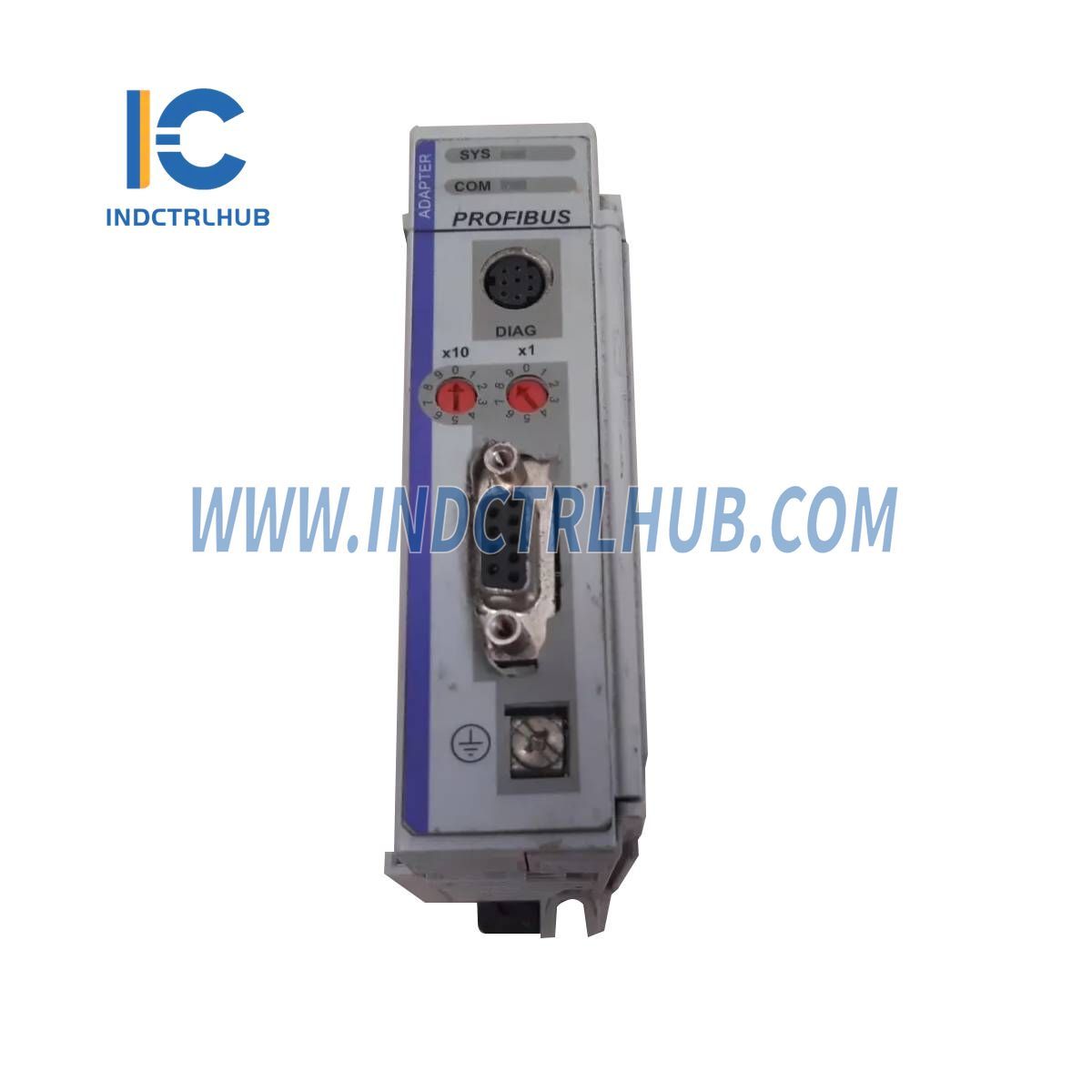

Komunikačný modul PROFIBUS DP Slave |
Funkčné špecifikácie
|
Špecifikácia |
Popis |
|---|---|
|
Vstupné dáta |
Max. 244 bajtov |
|
Výstupné dáta |
Max. 244 bajtov |
|
Služby DPV1 |
Čítanie/Zápis triedy 1, Alarm |
|
GSD súbor |
PSFT097A.gsd |
Hardvérové špecifikácie
|
Špecifikácia |
Popis |
|---|---|
|
Procesor |
EC1-160P s integrovaným ASPC2 |
|
Rozhranie PROFIBUS |
RS-485, max. 12 Mbps, bezpotenciálový, podľa EN 50170 |
|
Diagnostické rozhranie |
RS-232, PS/2 Mini DIN samičí konektor, 9600 Baud, neizolovaný |
|
Napájanie |
+5 V ±5 % / 260 mA |
|
Maximálny dosah |
Max. 6 modulov na napájací modul |
|
Rozmery |
Štandardný modul 1769 s jedným slotom |
|
Ochrana proti prierazom |
EN 61000-4-4, 2 kV, 5 kHz |
|
Ochrana proti prepätiu |
EN 61000-4-5, 2 kV spoločný režim, 1 kV diferenciálny režim |
|
Ochrana ESD |
EN 61000-4-2, 4 kV kontakt, 8 kV vzduch, 4 kV nepriamy |
|
Vyžarovaná/vodičová imunita |
EN 61000-4-3, 10 V/m, 30-1000 MHz, 80 % AM, 1 kHz sínusová vlna; EN 61000-4-6, 10 V, 0,15-30 MHz |
|
Vyžarované/vodičové emisie |
EN 55011 Trieda A |
|
Vibrácie/Náraz |
IEC 60068-2-6, 10-150 Hz, ±0,75 mm, ±1 g, 1 oktáva/min; IEC 60068-2-27, 15 g, 11 ms |
|
Prevádzková teplota |
0 až 60 °C (32 až 140 °F) |
|
Relatívna vlhkosť |
5 až 95 % (bez kondenzácie) |
|
Certifikácia agentúry |
Certifikované UL/CE, C-UL, UL 508, CE, certifikovaná zhoda PROFIBUS |
Objednávacie informácie
|
Číslo modelu |
Popis |
|---|---|
|
PS69-DPS |
Komunikačný modul PROFIBUS DPV1 Slave |
