Product Description
Všeobecné informácie
|
Výrobca |
Prosoft |
|---|---|
|
Model/Číslo dielu |

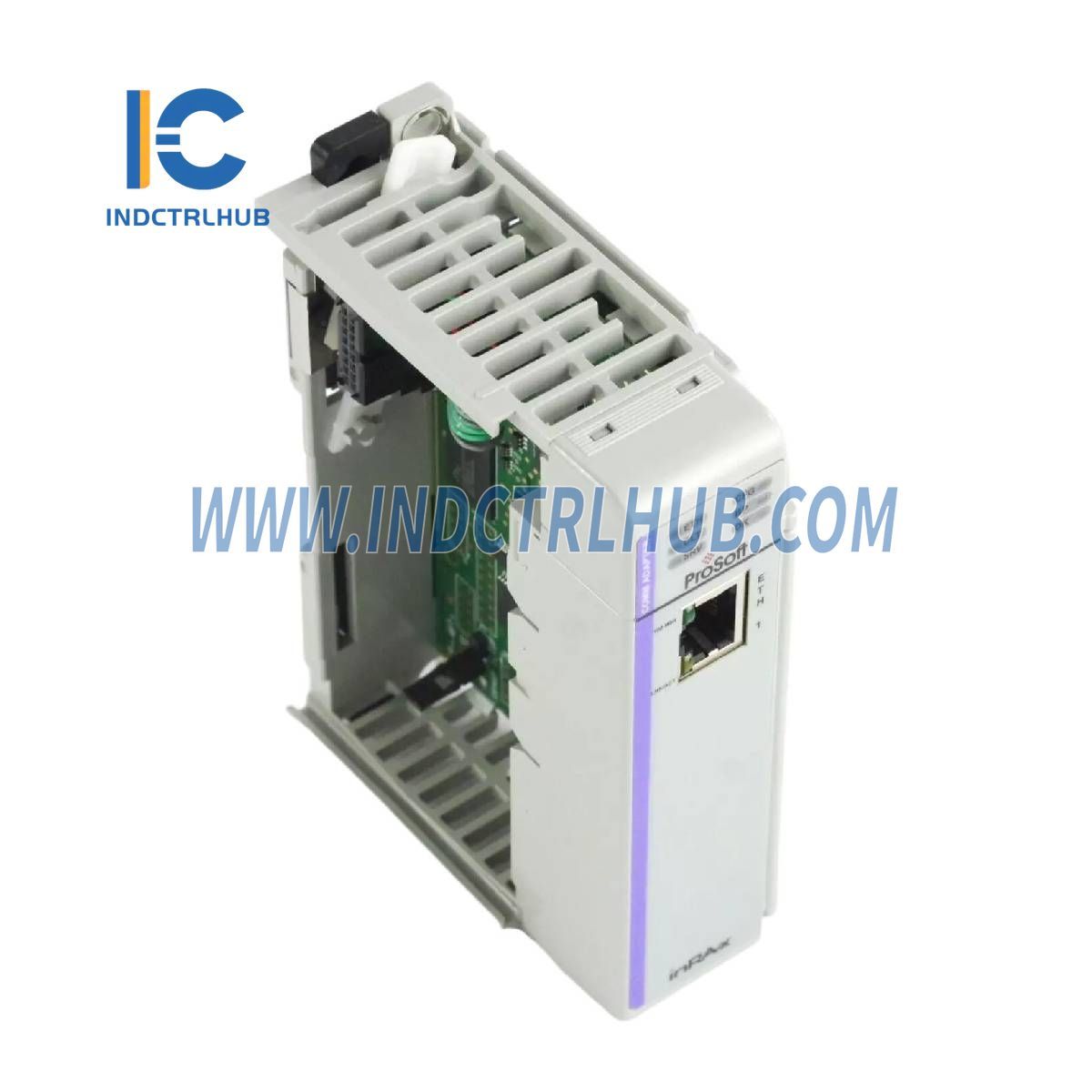

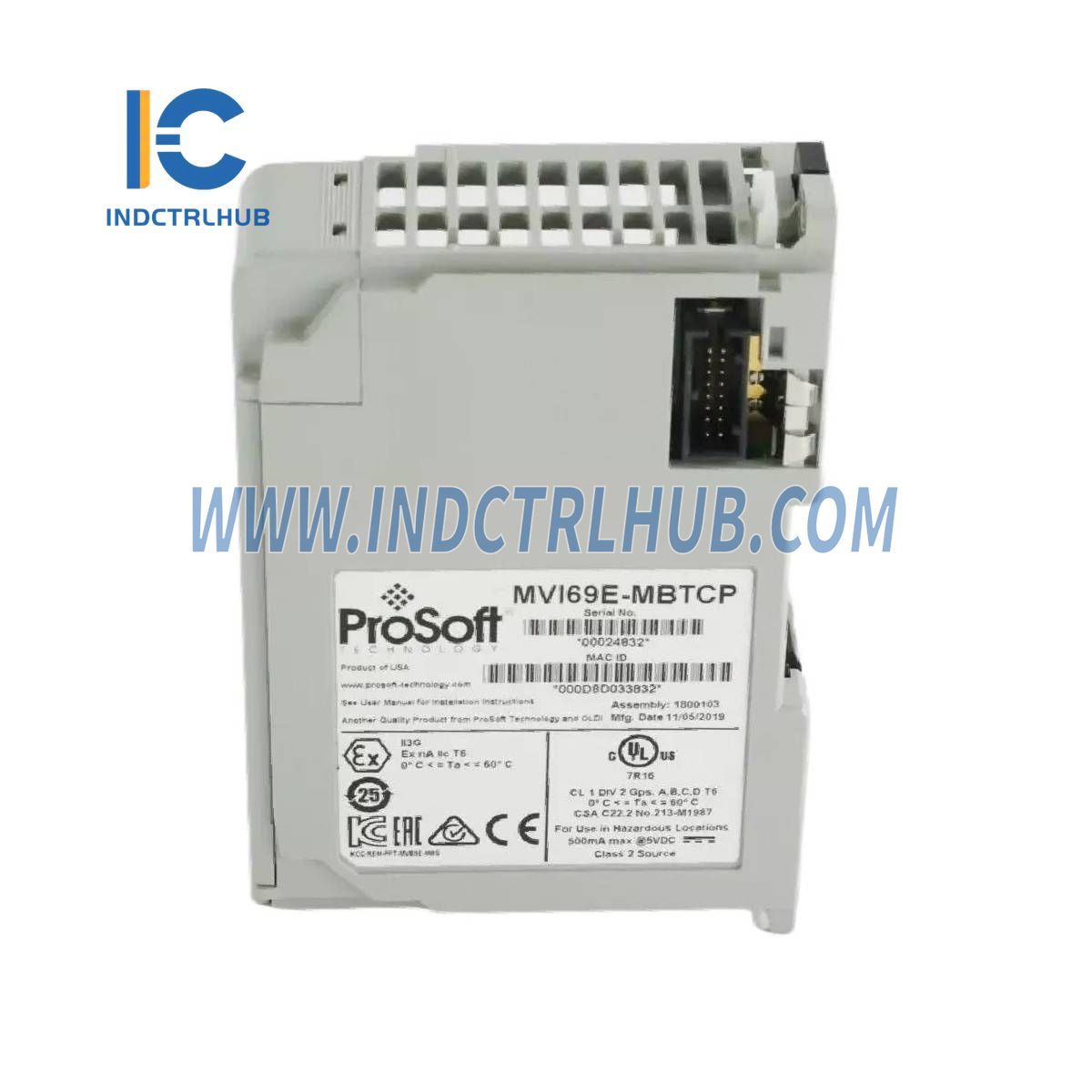

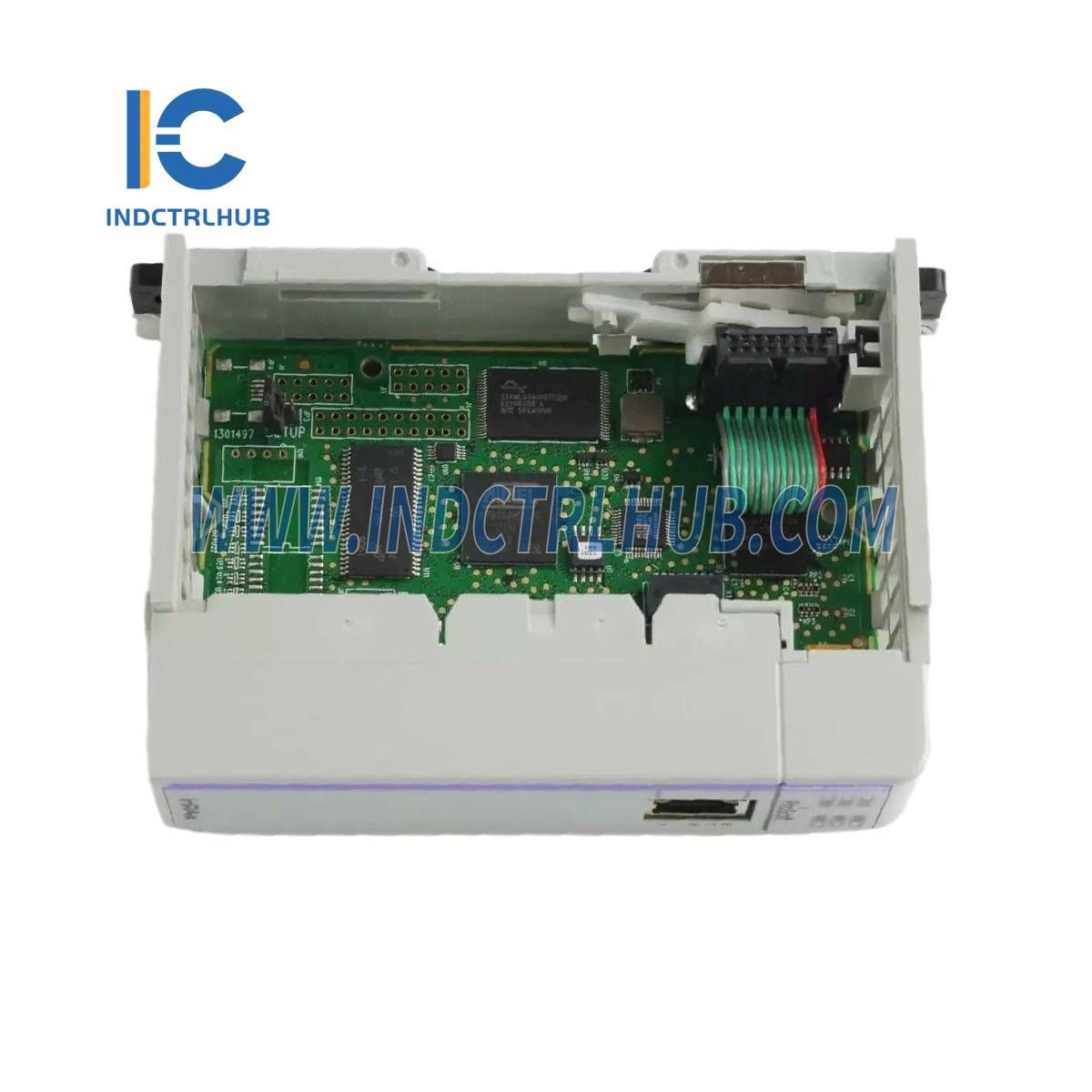

MVI69E-MBTCP |
|
Popis |
Modbus TCP/IP rozšírený komunikačný modul |
Hardvérové špecifikácie
|
Špecifikácia |
Popis |
|---|---|
|
Rozmery |
Štandardný modul 1769 s jedným slotom |
|
Prúdové zaťaženie |
max. 500 mA pri 5 V DC |
|
Hodnotenie vzdialenosti napájacieho zdroja |
4 (inštalácie L43 a L45 na prvých 2 pozíciách zbernice 1769) |
|
Prevádzková teplota |
32 °F až 140 °F (0 °C až 60 °C) |
|
Teplota skladovania |
-40 °F až 185 °F (-40 °C až 85 °C) |
|
Relatívna vlhkosť |
5 % až 95 % (bez kondenzácie) |
|
LED indikátory |
Stav modulu OK, aktivita spätného panela, aktivita Ethernet portu, aktivita konfigurácie |
|
Aplikačný/diagnostický port (ETH 1) |
Diagnostika cez Ethernetové pripojenie |
|
Ethernetový port |
RJ45 port |
Všeobecné špecifikácie - Modbus klient/server
|
Špecifikácia |
Popis |
|---|---|
|
Parametre komunikácie |
Podpora Modbus MBAP a enkapsulovaných (serverových) správ |
|
Ethernetové rozhranie |
Kompatibilné s 10/100 Base-T Ethernet |
|
Režimy Modbus |
- Klientský ovládač: Podporuje až 20 pripojení pre aktívne čítanie a zápis dát s Modbus TCP/IP-kompatibilnými zariadeniami. - Serverový ovládač: Podporuje až 5 Modbus TCP/IP klientov používajúcich Service Port 502 s bežnou MBAP správou a až 5 klientov používajúcich Modbus RTU/ASCII na Service Port 2000 (a ďalších). |
|
Dáta s pohyblivou desatinnou čiarkou |
Podpora pohybu dát s pohyblivou desatinnou čiarkou, vrátane konfigurovateľnej podpory pre Enron, Daniel® a ďalšie implementácie. |
Podporované Modbus kódy funkcií
|
Kód funkcie |
Popis |
|---|---|
|
1 |
Čítanie stavu cievky |
|
2 |
Čítanie stavu vstupu |
|
3 |
Čítanie holding registrov |
|
4 |
Čítanie vstupných registrov |
|
5 |
Vynútenie (zápis) jednej cievky |
|
6 |
Prednastavenie (zápis) jedného holding registra |
|
8 |
Diagnostika (len server, odpovedá na podfunkciu 00) |
|
15 |
Vynútenie (zápis) viacerých cievok |
|
16 |
Prednastavenie (zápis) viacerých holding registrov |
|
17 |
Hlásenie ID slave zariadenia (len server) |
|
22 |
Maska zápisu holding registra (len server) |
|
23 |
Čítanie/Zápis holding registrov (len server) |
