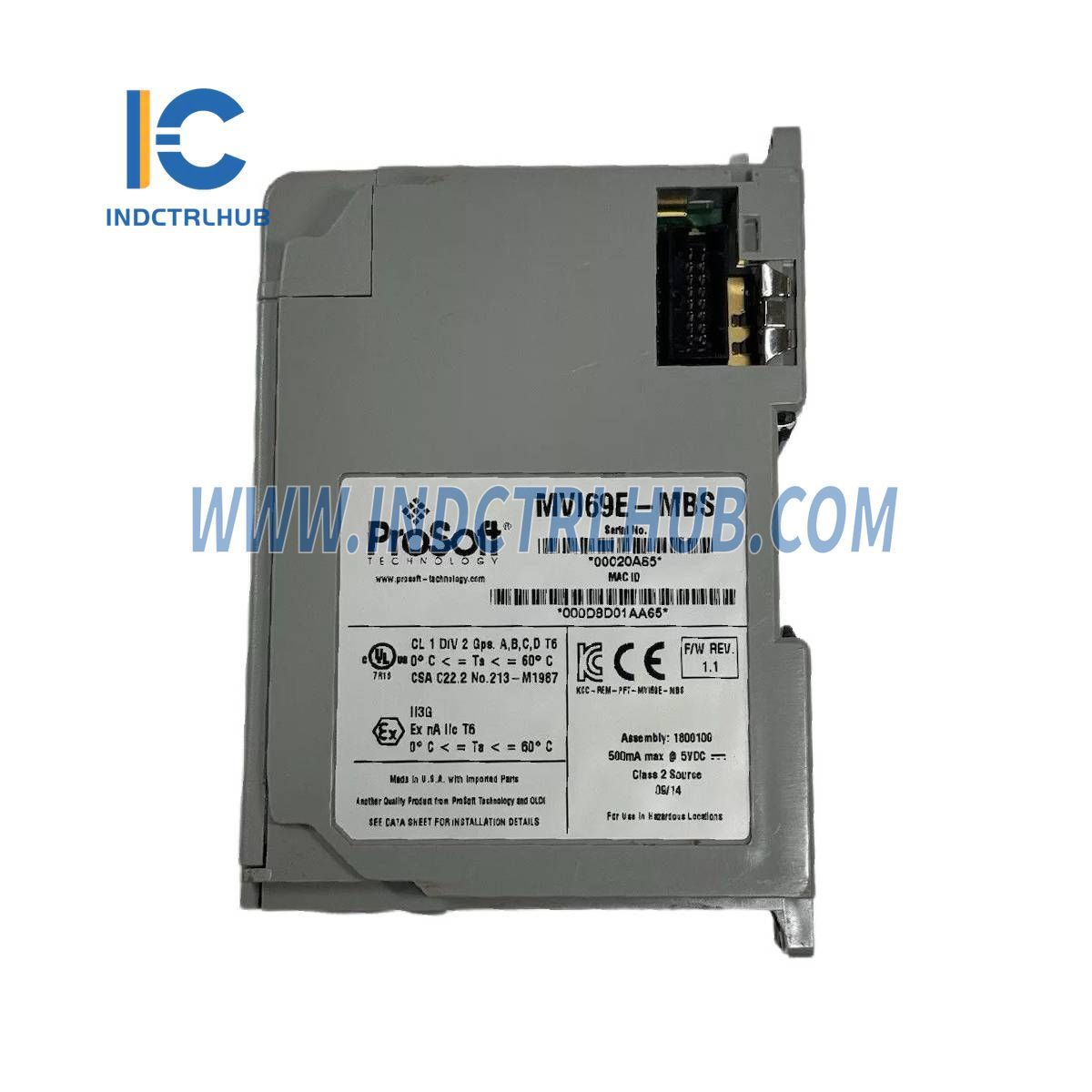

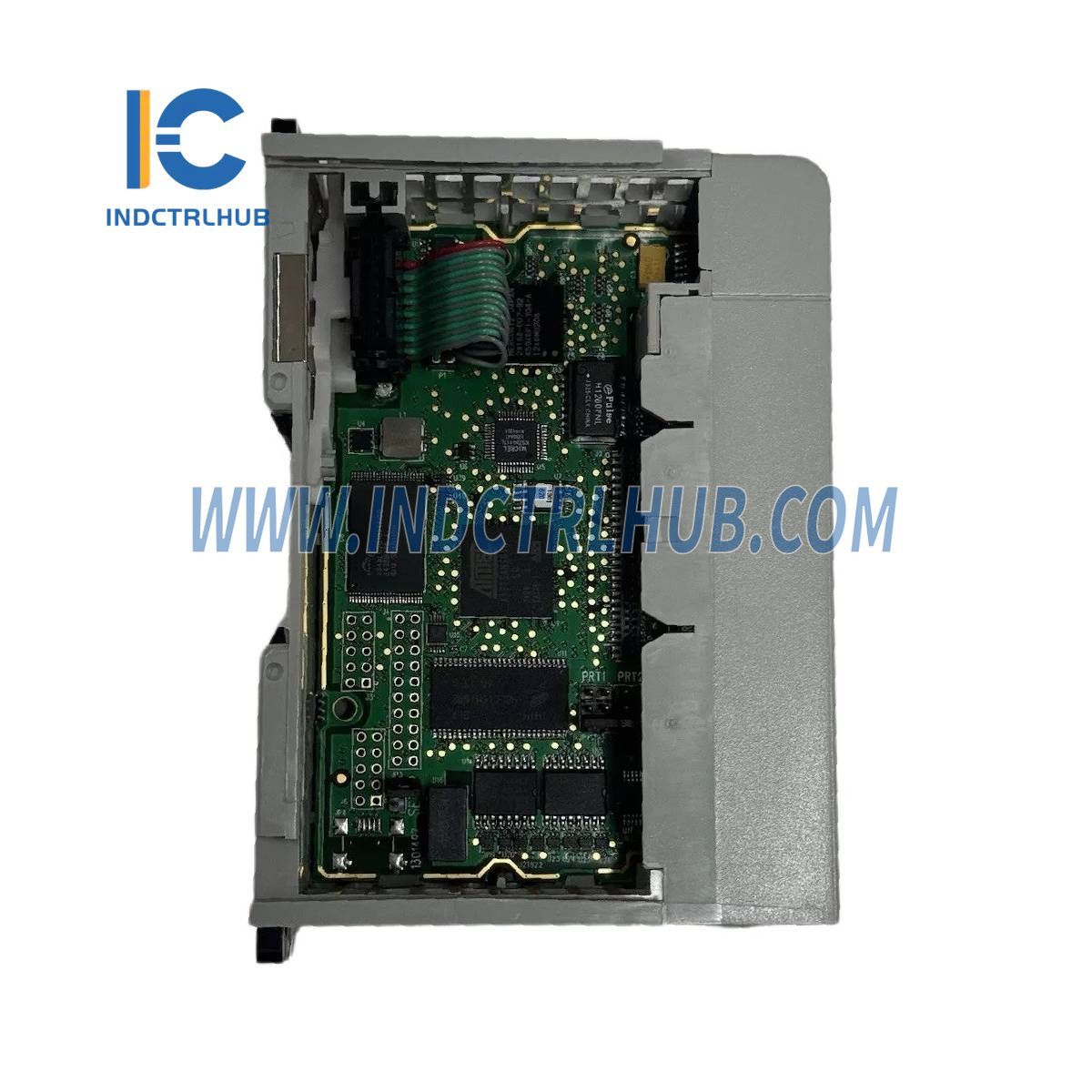

Product Description
Všeobecné informácie
|
Výrobca |
Prosoft |
|---|---|
|
Model/Číslo dielu |
MVI69E-MBS |
|
Popis |
Modbus sériový rozšírený komunikačný modul |
Špecifikácie produktu
Modul MVI69E-MBS umožňuje Rockwell Automation® CompactLogix alebo MicroLogix 1500-LRP® procesorom kompatibilným s I/O ľahko sa prepojiť s inými zariadeniami kompatibilnými s protokolom Modbus .
Hardvérové špecifikácie
|
Špecifikácia |
Popis |
|---|---|
|
Rozmery |
Štandardný modul 1769 s jedným slotom |
|
Prúdové zaťaženie |
Maximálny prúd 500 mA pri 5 VDC |
|
Hodnotenie vzdialenosti napájacieho zdroja |
4 (inštalácie L43 a L45 na prvých 4 pozíciách zbernice 1769) |
|
Prevádzková teplota |
32°F až 140°F (0°C až 60°C) |
|
Teplota skladovania |
-40°F až 185°F (-40°C až 85°C) |
|
Relatívna vlhkosť |
5 % až 95 % (bez kondenzácie) |
|

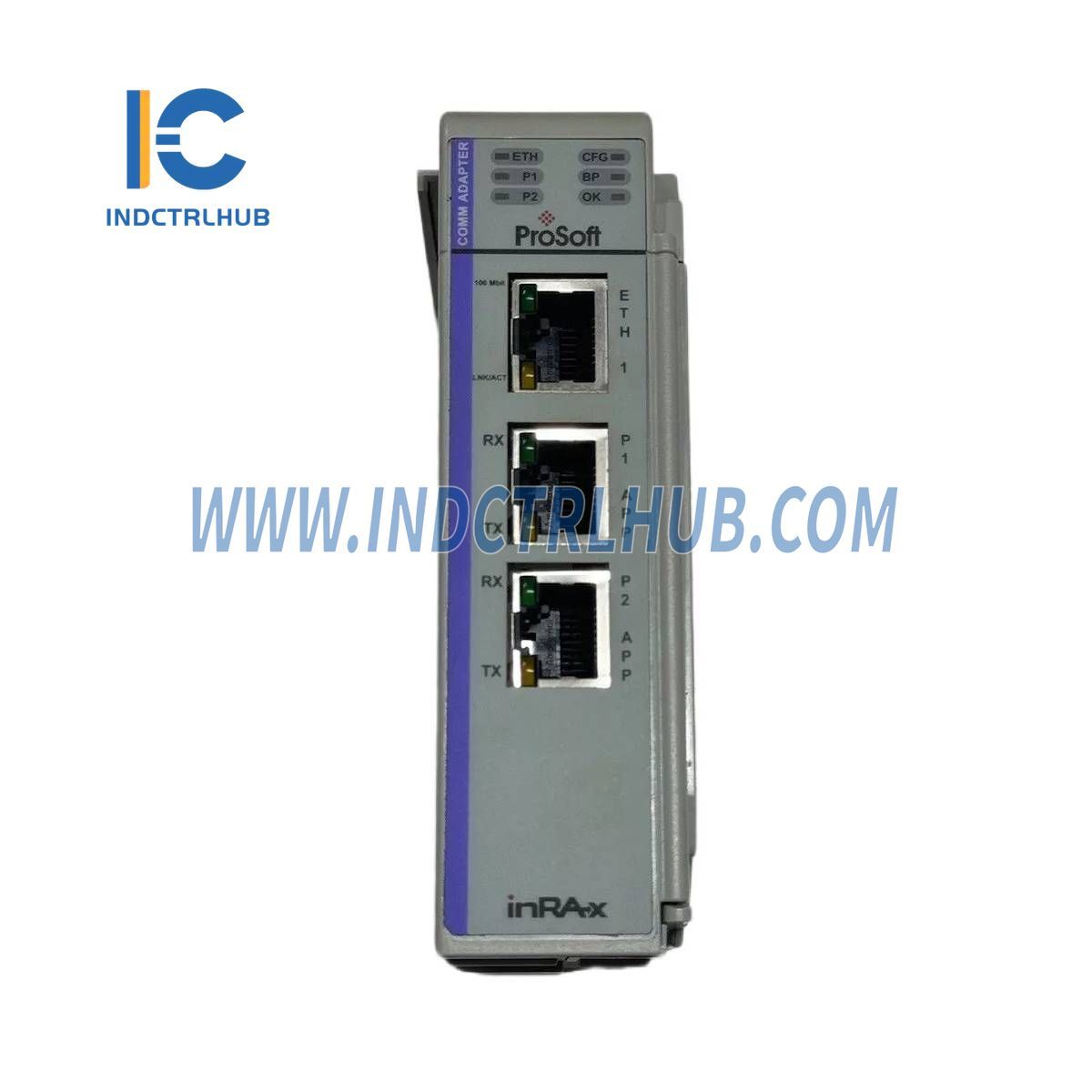

LED indikátory |
Stav modulu OK, aktivita spätného panela, aktivita Ethernet portu, aktivita konfigurácie |
|
CFG port (ETH) |
Diagnostika cez Ethernetové pripojenie |
|
Aplikačné porty (P1, P2) |
RS-232, RS-485 alebo RS-422 (výber pomocou prepojky) |
|
RJ45 port |
DB-9F s dodaným káblom |
|
Elektrická izolácia |
500V optická izolácia od spätného panela |
|
Dodávané s jednotkou |
Káble RJ45 na DB-9M pre každý aplikačný port |
Všeobecné špecifikácie - Modbus Master/Slave
|
Špecifikácia |
Popis |
|---|---|
|
Rýchlosť prenosu |
110 až 115K baudov |
|
Stop bity |
1 alebo 2 |
|
Veľkosť dát |
7 alebo 8 bitov |
|
Parita |
Žiadna, párna, nepárna |
|
Časové oneskorenia RTS |
0 až 65535 milisekúnd |
|
Modbus režimy |
RTU režim (binárny) s CRC-16, ASCII režim s LRC kontrolou chýb |
|
Dáta s pohyblivou desatinnou čiarkou |
Podpora pohybu dát s pohyblivou desatinnou čiarkou, vrátane konfigurovateľnej podpory pre Enron, Daniel® a ďalšie implementácie |
Podporované Modbus kódy funkcií
|
Kód funkcie |
Popis |
|---|---|
|
1 |
Čítanie stavu cievky |
|
2 |
Čítanie stavu vstupu |
|
3 |
Čítanie holding registrov |
|
4 |
Čítanie vstupných registrov |
|
5 |
Vynútenie (zápis) jednej cievky |
|
6 |
Prednastavenie (zápis) jedného holding registra |
|
8 |
Diagnostika (len slave, odpovedá na podfunkciu 00) |
|
15 |
Vynútenie (zápis) viacerých cievok |
|
16 |
Prednastavenie (zápis) viacerých holding registrov |
|
17 |
Hlásenie ID slave (len slave) |
|
22 |
Maska zápisu holding registra (len slave) |
|
23 |
Čítanie/Zápis holding registrov (len slave) |
