Product Description
🔹 Všeobecné informácie
|
Výrobca |
Foxboro |
|---|---|
|
Model/Číslo dielu |

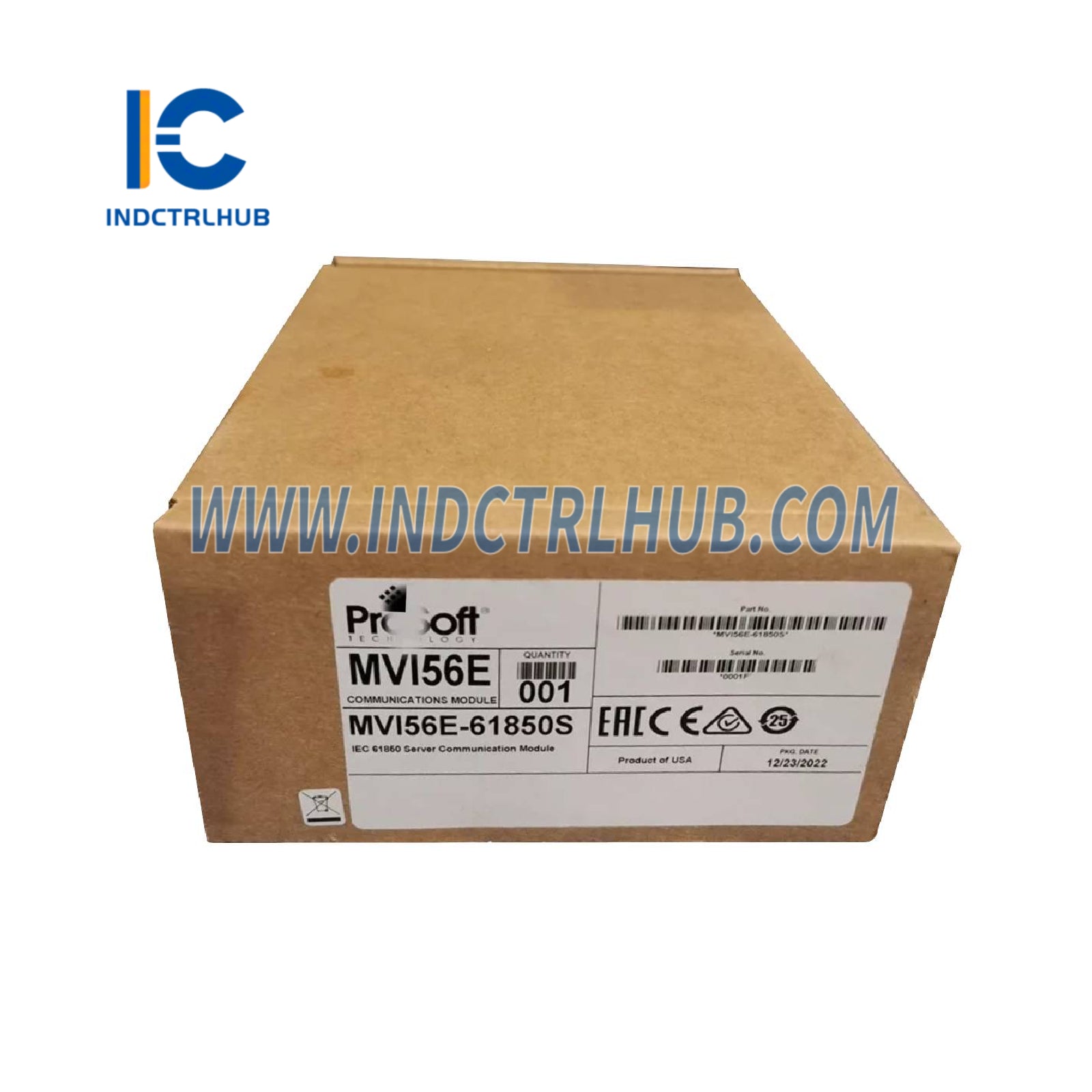

MVI56E-61850S |
|
Popis |

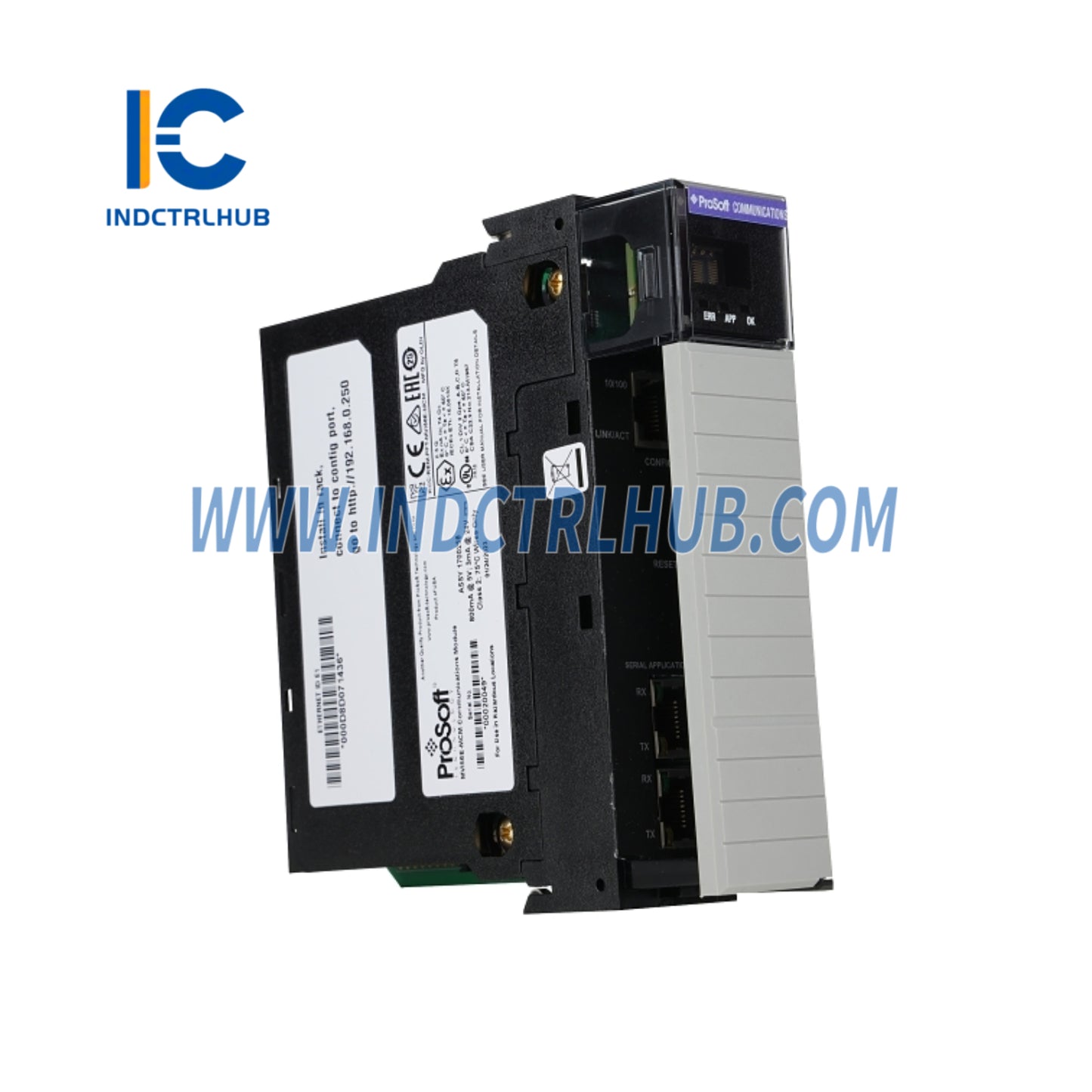

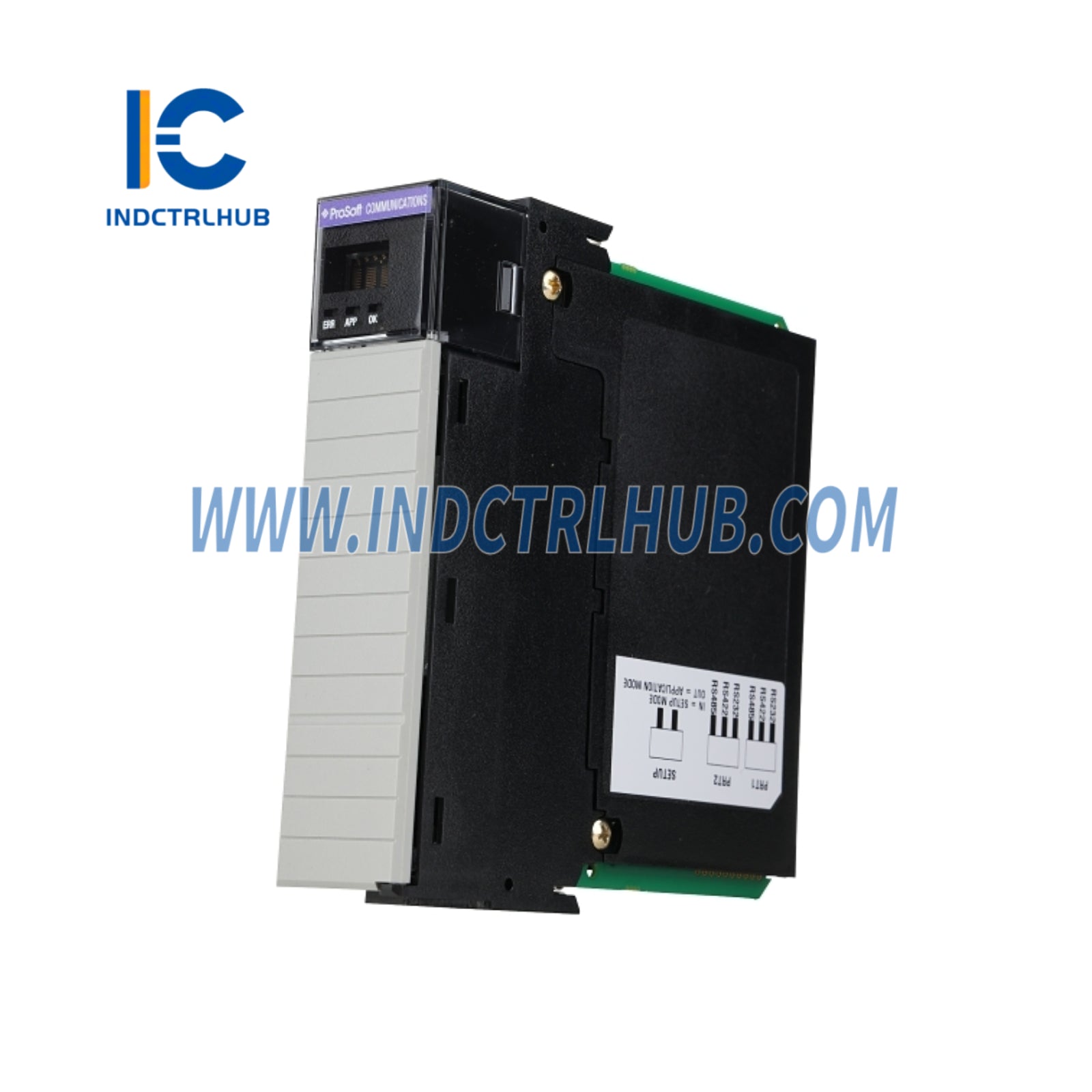

ControlLogix® IEC 61850 serverový modul |
🔹 Špecifikácie
Funkčné špecifikácie
|
Špecifikácia |
Popis |
|---|---|
|
Klientské pripojenia |
Podporuje až 8 nezávislých klientskych pripojení |
|
Typy dátových bodov 61850 |
- Stav s kvalitou: 200 bodov - SOE stav: 200 bodov - Riadiace body: 200 bodov (FLOATDB max. 50) - Bufrované správy: 8 - Nebufrované správy: 8 |
|
Podporované funkcie |
IEC 61850 server s MMS čítaním/zápisom pomocou GGIO logického uzla |
|
Podporované dátové typy |
BOOL, BYTE, INT, DINT (32-bit), REAL (32-bit float), FLOATDB (32-bit float) |
Hardvérové špecifikácie
|
Špecifikácia |
Popis |
|---|---|
|
Prúdové zaťaženie backplane |
800 mA pri 5 VDC 3 mA pri 24 VDC |
|
Prevádzková teplota |
0 °C až 60 °C (32 °F až 140 °F) |
|
Teplota skladovania |
-40 °C až 85 °C (-40 °F až 185 °F) |
|
Náraz |
30 g (prevádzkový) 50 g (neprevádzkový) |
|
Vibrácie |
5 g od 10 do 150 Hz |
|
Relatívna vlhkosť |
5 % až 95 %, bez kondenzácie |
|

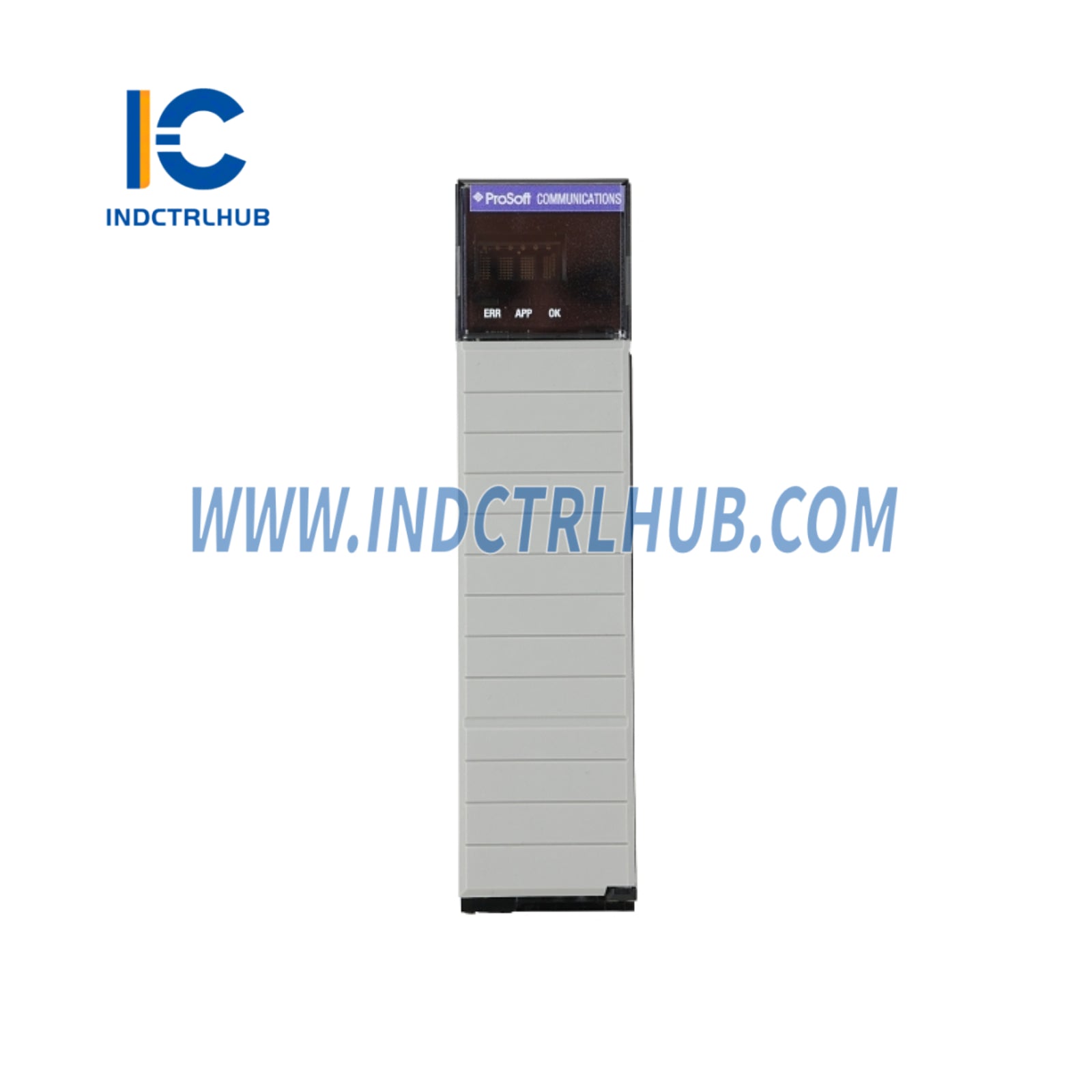

LED indikátory |
Stav batérie (ERR), Stav aplikácie (APP), Stav modulu (OK) |
|
4-znakový displej |
Zobrazuje IP adresu modulu |
|
Ethernetový port |
10/100 Base-T, RJ45 (CAT5) LED diódy Link/Activity, Auto-crossover |
|
Priložené príslušenstvo |
5-stopový priamy ethernetový kábel |
