Product Description
🔹 Všeobecné informácie
|
Výrobca |
Foxboro |
|---|---|
|
Model/Číslo dielu |

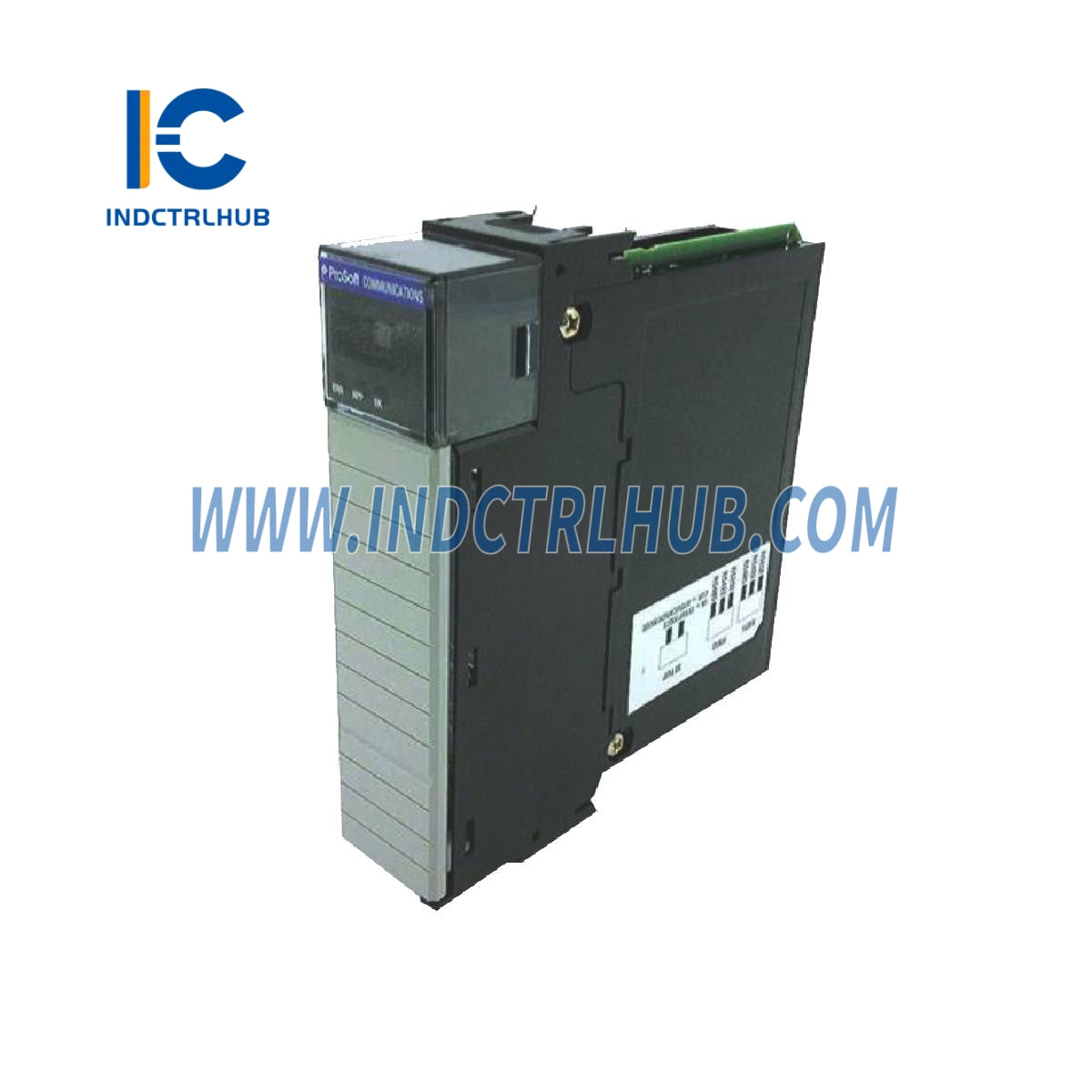

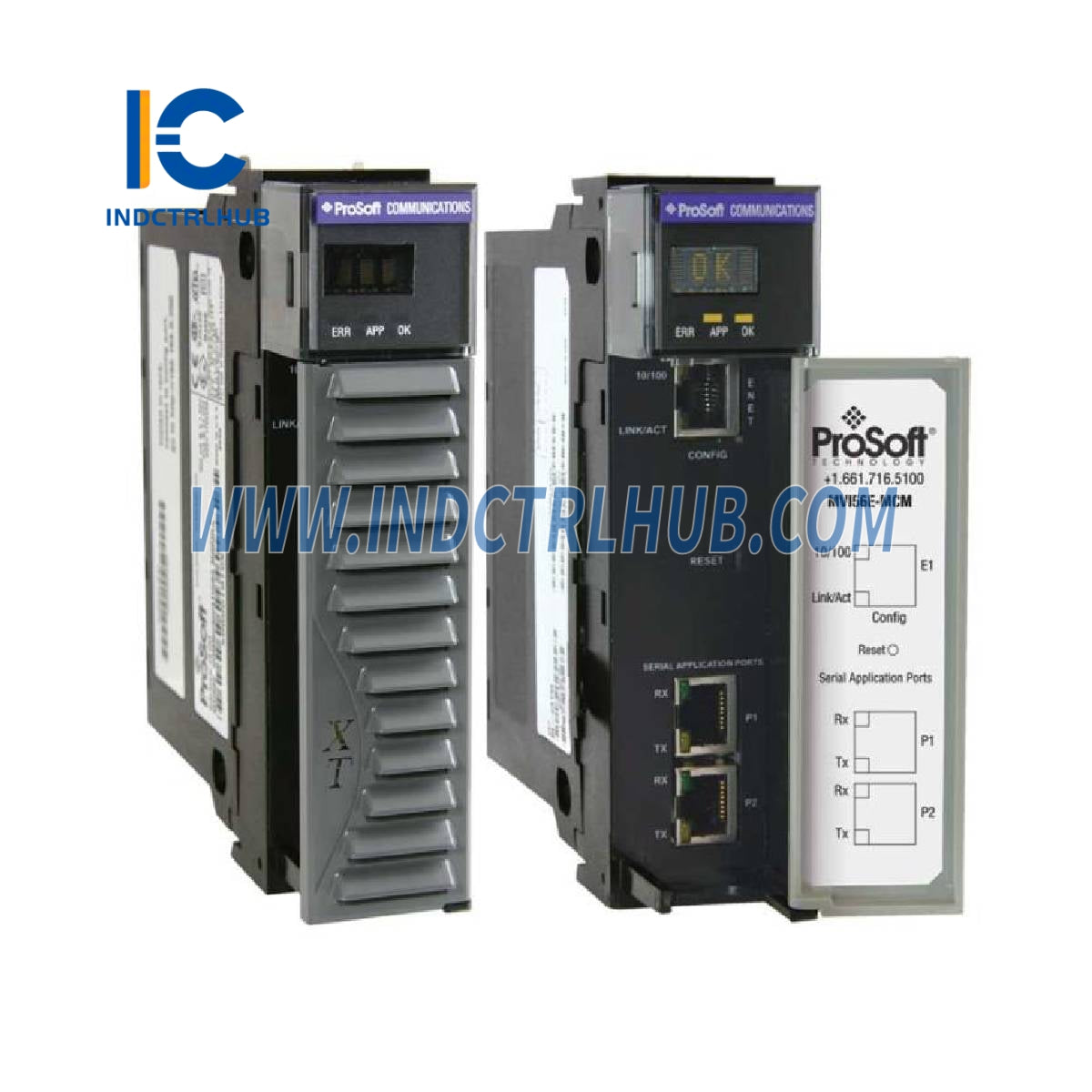

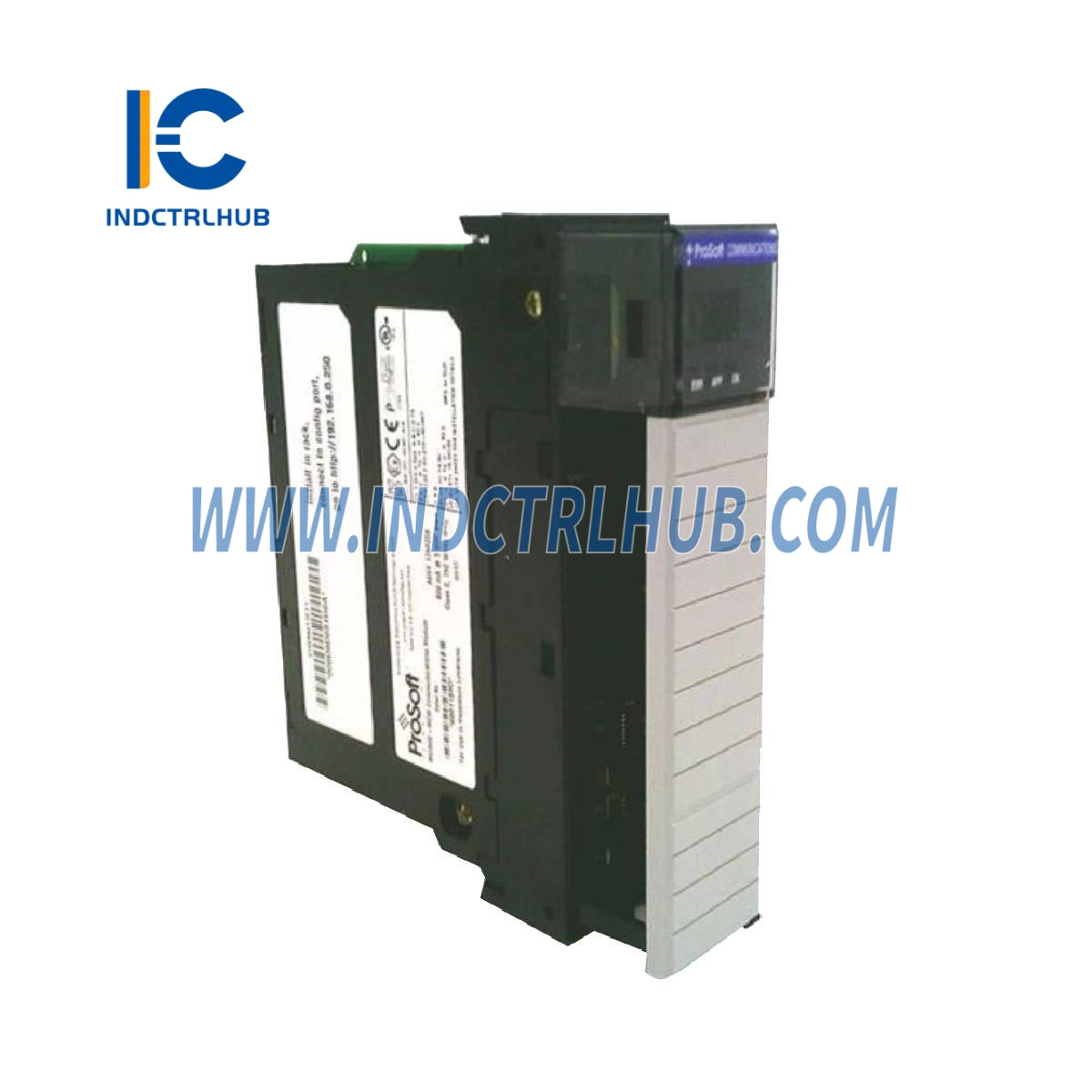

MV156E-MCM |
|
Popis |
Viacklientský/Serverový sériový komunikačný modul pre ControlLogix |
🔹 Hardvérové špecifikácie
|
Špecifikácia |
Popis |
|---|---|
|
Prúdové zaťaženie backplane |
800 mA pri 5 VDC 3 mA pri 24 VDC |
|
Prevádzková teplota |
0°C až 60°C (32°F až 140°F) – MVI56E-MCM -25°C až 70°C (-13°F až 158°F) – XT verzia |
|
Teplota skladovania |
-40 °C až 85 °C (-40 °F až 185 °F) |
|
Náraz |
30 g (prevádzkový) 50 g (neprevádzkový) |
|
Vibrácie |
5 g od 10 Hz do 150 Hz |
|
Relatívna vlhkosť |
5 % až 95 % RH (nekondenzujúce) |
|
LED indikátory |
ERR (Batéria), APP (Aplikácia), OK (Stav modulu) |
|
Alfanumerický displej |
4-znakové posúvanie: Modul, Verzia, IP, Stav portu, Informácie o chybe |
|
Ethernetový port |
10/100 Base-T, RJ45 (CAT5) Auto-crossover, indikátory Link/Activity LED |
|
Sériové aplikačné porty |
P1 & P2 (RJ45, s DB-9M adaptérmi) RS-232, RS-485, RS-422 (výber pomocou prepojky) 500V optická izolácia od backplánu Plná hardvérová handshaking RX/TX LED diódy na každom porte |
|
Konfigurovateľné sériové nastavenia |
Rýchlosť: 110 – 115,2 kbps Dátové bity: 5–8 Stop bity: 1 alebo 2 Parita: Žiadna, Nepárna, Párna RTS zap/vyp oneskorenie: 0–65535 ms |
|
Dodávané s jednotkou |
2x RJ45 na DB-9M káble 5-stopový Ethernet priamy kábel (šedý) |
