Product Description
Prehľad

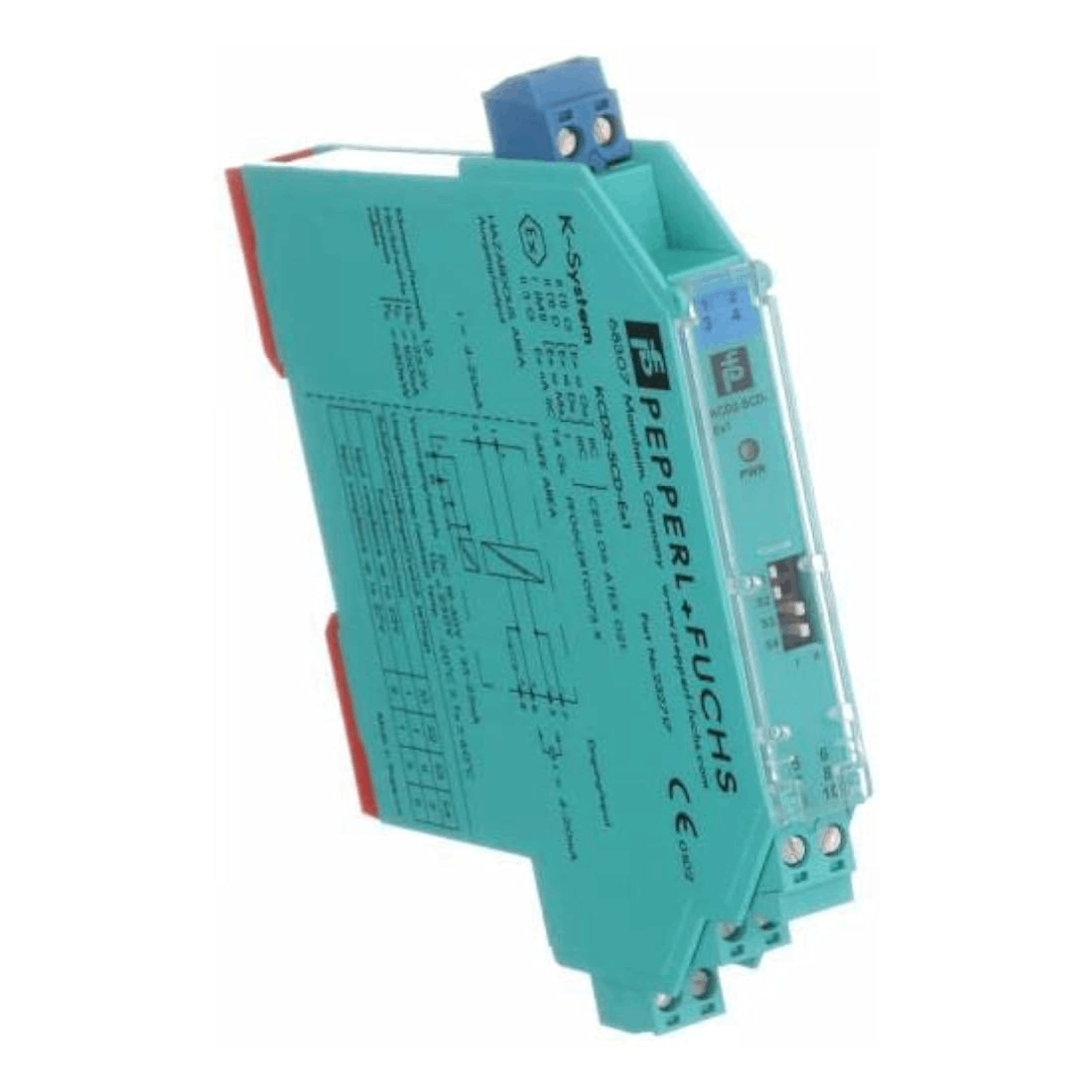

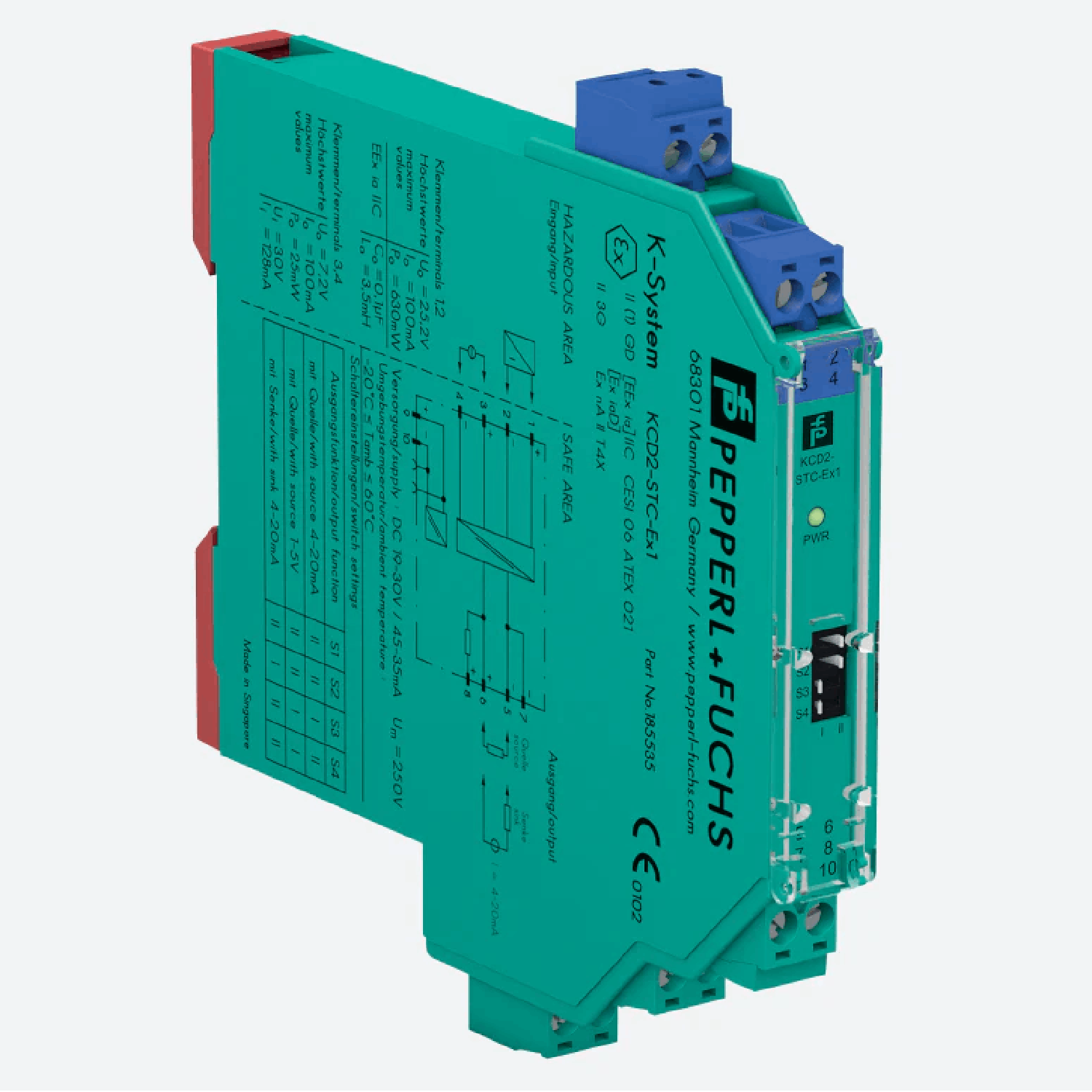

P+F KCD2-STC-EX1 je izolovaná bariéra navrhnutá pre vnútorné bezpečné aplikácie. Poskytuje napájanie pre 2-vodičové SMART vysielače v nebezpečných oblastiach a prenáša analógové vstupné signály do bezpečnej oblasti ako izolované prúdové hodnoty. Podporujúc protokoly HART a BRAIN, tento modul zabezpečuje bezproblémový obojstranný digitálny prenos signálu.
Kľúčové vlastnosti
- Vnútorné bezpečné napájanie: Podporuje 2-vodičové SMART vysielače v nebezpečných prostrediach.
- Protokoly HART a BRAIN: Zabezpečuje spoľahlivú digitálnu komunikáciu.
- Konfigurovateľné výstupné režimy: Výber prúdového zdroja, zberača alebo napäťového výstupu cez DIP prepínače.
- Integrovaný HART komunikačný rezistor: 250 Ω odpor dostupný podľa potreby.
- Vysoká presnosť a stabilita: <0,1 % odchýlka plného rozsahu, aj v extrémnych podmienkach.
- Rýchla odozva: ≤10 ms čas nábehu/poklesu s ≤50 ms časom ustálenia.
- Galvanická izolácia: Zabezpečuje bezpečnú elektrickú izoláciu medzi vstupom, výstupom a napájaním.
- Kompatný a montovateľný na DIN lištu: šírka 12,5 mm, ideálny pre inštalácie s obmedzeným priestorom.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Napájanie | 19-30 V DC cez Power Rail alebo svorky 9+, 10- |
| Spotreba energie | ≤1,1 W |
| Vstupný signál | 4-20 mA, limitované na 26 mA |
| Napätie otvoreného obvodu | 22V / 26 mA |
| Dostupné napätie | ≥15V pri 20mA, ≥18V pri 4mA |
| Výstupný signál | 4-20 mA (prúdový zdroj/zberač) alebo 1-5V (napäťový režim) |
| Zaťažovací odpor | 0-350 Ω (zdrojový režim) |
| Presnosť | <0,1 % odchýlka plného rozsahu |
| Čas odozvy | ≤10 ms čas nábehu/poklesu, ≤50 ms čas ustálenia |
| Izolačné napätie | 300 Veff medzi vstupom, výstupom a napájaním |
| Prevádzková teplota | -40°C až +70°C (-40°F až +158°F) |
| Rozmery | 12,5mm × 119mm × 114mm |
| Hmotnosť | Približne 100g |
| Stupeň ochrany | IP20 |
| Montáž | DIN lišta (EN 60715) |
Certifikácie a súlad
- ATEX certifikácia: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
- IECEx certifikácia: Ex ec IIC T4 Gc
- UL a FM schválenia: UL 61010-1, FM 18 CA 0116 X, FM 19 US 0117 X
- EMC súlad: EN 61326-1:2013, NE 21:2017
Aplikácie
- Ropa a plyn: Zabezpečuje vnútornú bezpečnosť v nebezpečných oblastiach.
- Chemické spracovanie: Poskytuje stabilné napájanie vysielača v korozívnych prostrediach.
- Priemyselná automatizácia: Podporuje HART-kompatibilné inteligentné vysielače.
- Elektrárne: Zabezpečuje presnú izoláciu a prenos signálu.
P+F KCD2-STC-EX1 je vysoko spoľahlivý a všestranný SMART napájací zdroj pre vysielače, ponúkajúci vynikajúcu bezpečnosť, presný prenos signálu a robustný priemyselný výkon.
