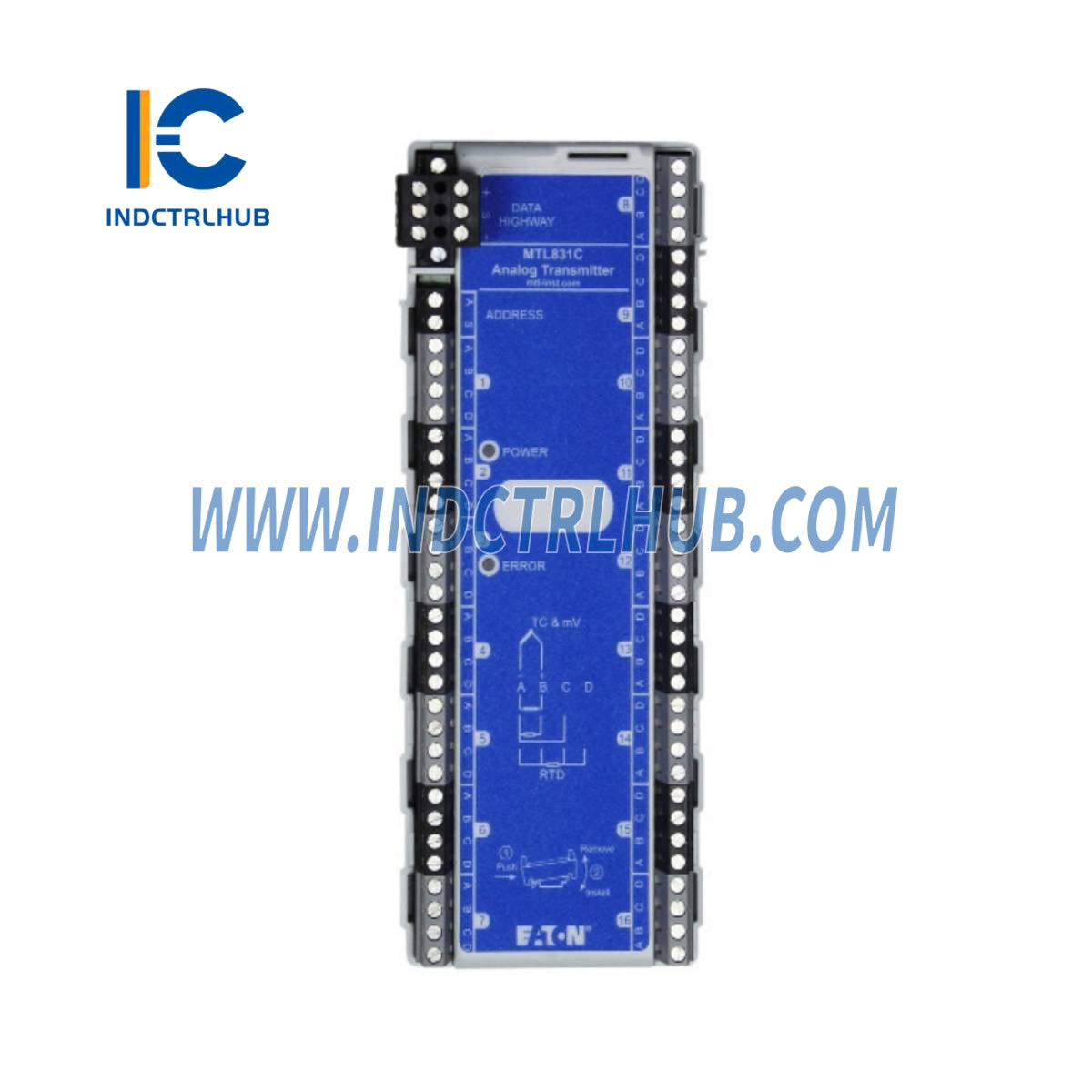

MTL MTL831C Analógový multiplexný vysielač
- Výrobca: Measurement Technology Ltd (MTL), súčasť série Eaton Crouse-Hinds
- Model/Číslo dielu: MTL831C
- Popis: Analógový multiplexný vysielač pre teplotné a mV vstupy
Prehľad
- MTL831C je analógový multiplexný vysielač navrhnutý na meranie teploty a milivoltov v nebezpečných oblastiach, typicky zóna 0, 1 alebo 2. Zhromažďuje dáta z až 16 termočlánkov (THC), odporových teplomerov (RTD) alebo milivoltových vstupov a prenáša ich cez jednu tienenú skrútenú dátovú linku do prijímača v bezpečnej oblasti, ako je MTL838C. To znižuje náklady a zložitosť káblovania v bezpečnostne kritických aplikáciách, ako sú ropný a plynárenský priemysel, chemický priemysel a procesná automatizácia. MTL831C je iskrobezpečný a je súčasťou multiplexného systému MTL830C, ktorý je v súlade s RoHS.
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | MTL831C |
| Séria | Multiplexný systém MTL830C |
| Typ | Analógový multiplexný vysielač |
| Typy vstupov | Termočlánok (THC), 2/3/4-vodičový RTD, zdroje v milivoltoch |
| Počet vstupov | Až 16 na vysielač |
| Napájanie | Cez dátovú linku (z MTL5553 alebo MTL838C) |
| Dátová linka | Káblové tienené skrútené páry, až do 1 km (IS), 2 km (ne-IS) |
| Možnosti terminálov | Pevný skrutkový spoj (MTL831C), odpojiteľný skrutkový spoj (MTL831C-PS), klietková svorka (MTL831C-PC) |
| Prevádzková teplota | -40 °C až +70 °C |
| Certifikáty | ATEX: II 1 G Ex ia IIC T4 Ga, IECEx, FM, CSA |
| Úroveň bezpečnostnej integrity | Vhodné pre slučky SIL 3 (s vhodným návrhom systému) |
| Montáž | DIN lišta alebo kryt (napr. spojovacia skrinka FCS-9616/9632) |
| Konstrukcia | Polykarbonátové puzdro, konformne potiahnutá DPS, bodovo zapuzdrené |
Ďalšie informácie
- Funkčnosť: MTL831C multiplexuje až 16 vstupov snímačov, prenášajúc dáta a napájanie cez jednu dátovú linku, čím znižuje káblovanie až o 50 % v porovnaní s tradičnými systémami. Podporuje detekciu vypálenia termočlánku periodickým meraním odporu, s varovaniami, ak odpor vzrastie o viac ako 50 ohmov. Systém je kompatibilný s Modbus TCP cez prijímač MTL838C-MBT a integruje sa so systémami DCS, PLC alebo PC.
