Detaily produktu

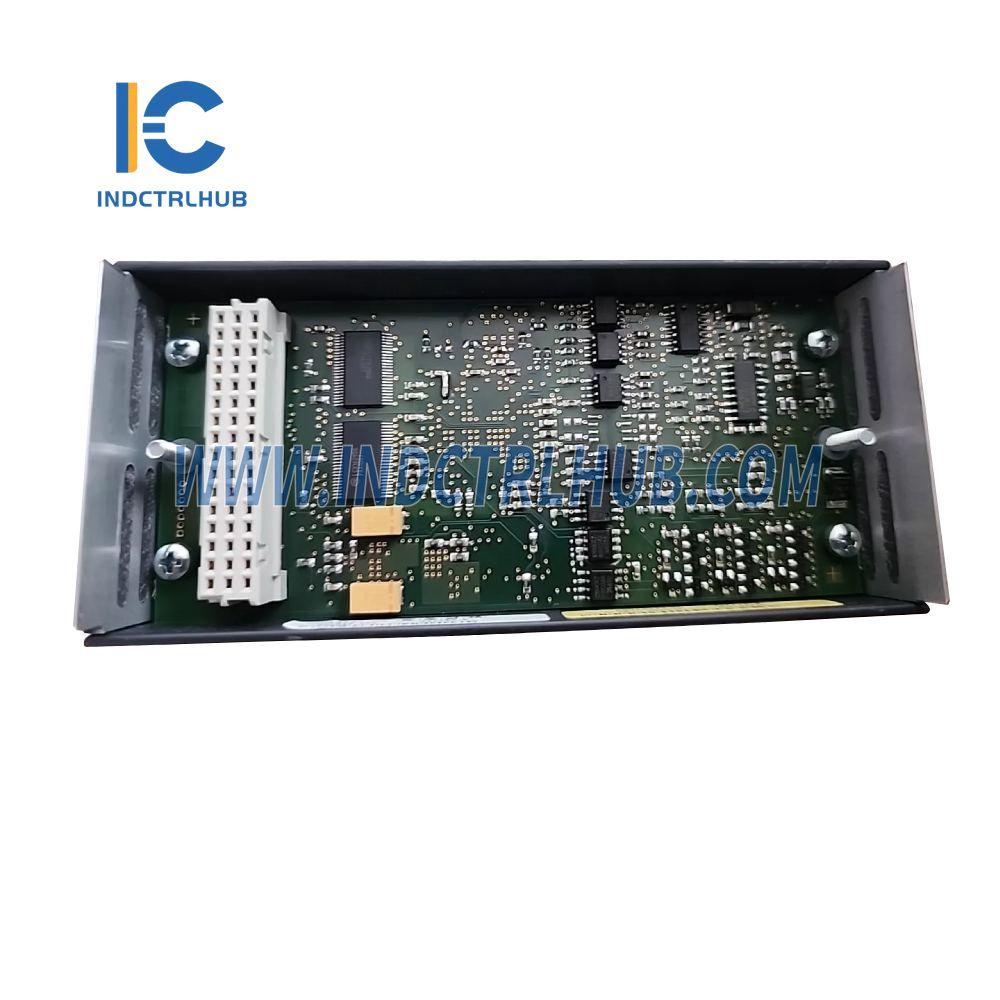

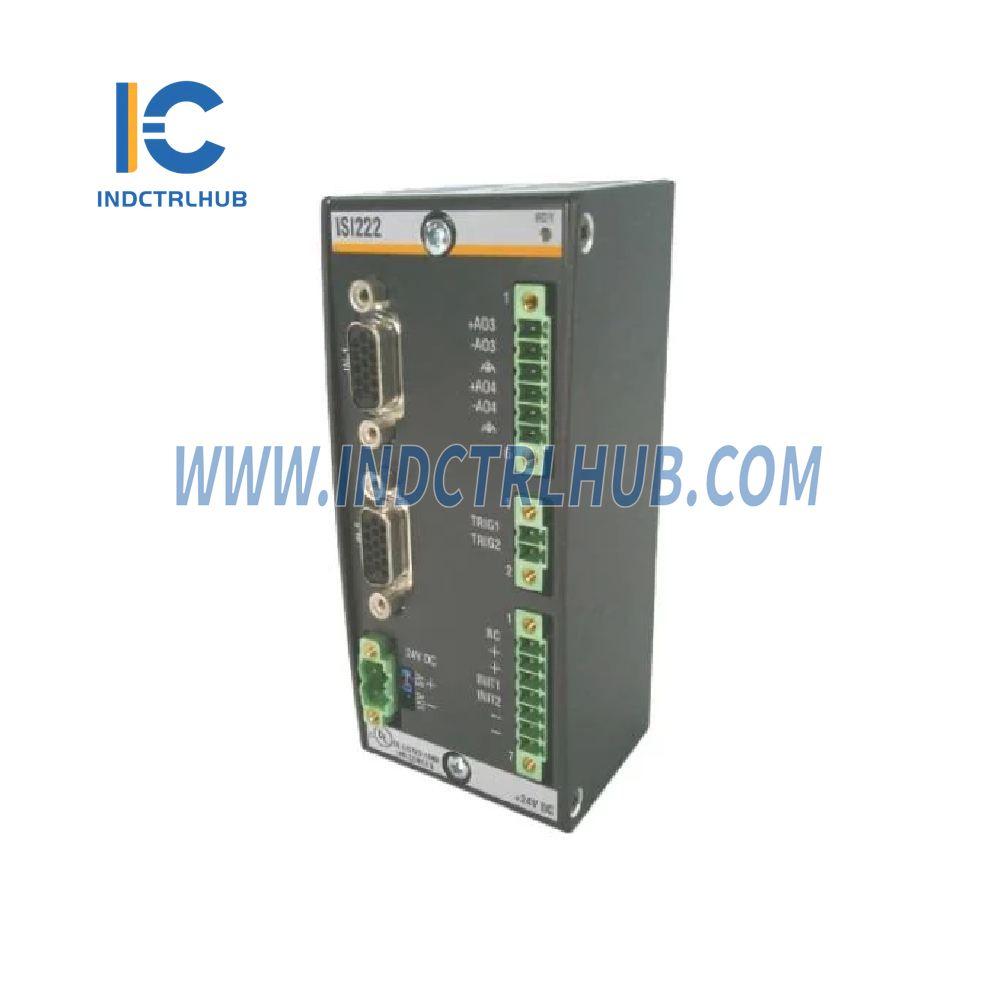

Výrobca: BACHMANN
Model/Číslo dielu: ISI222, ISI222/8
Popis: Polohovacie moduly
Funkcie:
-
Modul rozhrania enkodéra:
- Množstvo: 2
- Rozlíšenie čítača: 32 bitov
- Vstupné signály: A-, A+, B-, B+, N-, N+
- Vyhodnotenie signálu: vyhodnotenie na 1./2./4. hrane alebo režim smeru impulzov
- Vstupná frekvencia: Max. 1 MHz (ISI222), Max. 8 MHz (ISI222/8)
- Synchronizácia: Pomocou signálu SYNC
-
Režimy:
- Monitorovanie referenčnej hodnoty
- Podmienené uloženie hodnoty čítača
- Podmienené načítanie/uloženie hodnoty čítača
- Meranie rýchlosti
- Detekcia chýb (prerušenie vodiča, monitorovanie rozlíšenia enkodéra)
-
Galvanická izolácia kanálov: 500 V
-
Rozhranie SSI enkodéra:
| Parameter | Špecifikácia |
|---|---|
| Množstvo | 2 |
| Dĺžka dátového slova | Programovateľné až do 32 bitov |
| Vstupné signály | D-, D+ |
| Výstupné signály | T-, T+ |
| Formát dát | Grayov kód a binárny formát, ostatné môžu byť vyhodnotené softvérom |
| Prenosová frekvencia hodinového signálu | 100 kHz .. 2 MHz |
| Synchronizácia | Prostredníctvom funkcie preSYNC |
-
Napájanie enkodéra:
- Rozsahy výstupného napätia: +5 V a +15 V voliteľné pomocou prepojky, 24 V prepojené
- Výstupné napätie: +5 V, +15 V, -1 V
- Tolerancia: ±5 % pre +5 V, ±3 % pre +15 V (ako Uext)
- Max. prúd na enkodér: 250 mA (5 V), 100 mA (15 V), 300 mA (24 V)
- Ochrana proti skratu: Áno, trvalá (PTC pre +15 V)
- Ripple: < 150 mVss pri +5 V a +15 V
- Galvanická izolácia kanálov: 500 V
-
Analógové výstupy:
- Množstvo: 2
- Výstupné napätie: ±10 V
- Rozlíšenie: 14 bitov
- Výstupný prúd: Max. ±2 mA
- Čas prevodu: <40 µs
- Základná presnosť pri 25 °C: 0.025 %
- Chyba v celom teplotnom rozsahu: ±0,1 %
- Čas nastavenia pre 1 % rozsahu výstupného prúdu: Max. 500 µs
- Detekcia chyby: Prerušenie vodiča
- Ochrana proti skratu: Áno, trvalá
- Synchronizácia: Pomocou signálu SYNC
-
Digitálne vstupy:
- Počet: 4 (2 INIT, 2 TRIG)
- Napätie: 18 .. 34 V DC
- Vstupné oneskorenie: 30 µs (predvolené), filter nastaviteľný
- Funkcia: INIT (iniciátor, spúšťač pre stroboskopický register, digitálny vstup), TRIG (spúšťač pre stroboskopický register, digitálny vstup)
-
Typ pripojenia:
- Pripojenie pre analógové a digitálne I/O: konektor Phoenix Contact MINICOMBICON RM 3.5 s prírubou
- Typ pripojenia: Skrutková svorka, pružinová svorka, kódovateľný konektor, označenie podľa kanálov
Prevádzkové podmienky:
- Napájacie napätie: 18 .. 34 V DC
- Montáž: Možné namontovať na zadnú dosku BS2xx
- Montážna poloha: Horizontálna (vertikálna pri prevádzkovej teplote -20 .. +55 °C), Horizontálna (vertikálna pri prevádzkovej teplote -30 .. +55 °C)
Okolité podmienky:
| Stav | Špecifikácia |
|---|---|
| Prevádzková teplota | -30 .. +60 °C |
| Relatívna vlhkosť (prevádzka) | 5 .. 95 % (bez kondenzácie), 5 .. 95 % (s kondenzáciou) |
| Skladovacia teplota | -40 .. +85 °C |
| Relatívna vlhkosť (skladovanie) | 5 .. 95 % (s kondenzáciou) |
Varianty vykonania:
- ISI222: Modul polohovania; 2x vstup INC/SSI; 1 MHz; 32-bitový; úroveň RS422; INC A, A/B/N; poloha; čas brány; perioda; rýchlosť; napájanie enkodéra 5V / 15V / 24V; 2x výstup ±10V; 14 bitov; 0,025 %; 40 µs; synchronizované; PreSYNC; 4x DI 24V; spúšťač; homing
- ISI222❉: Rovnako ako ISI222; ColdClimate (❉)

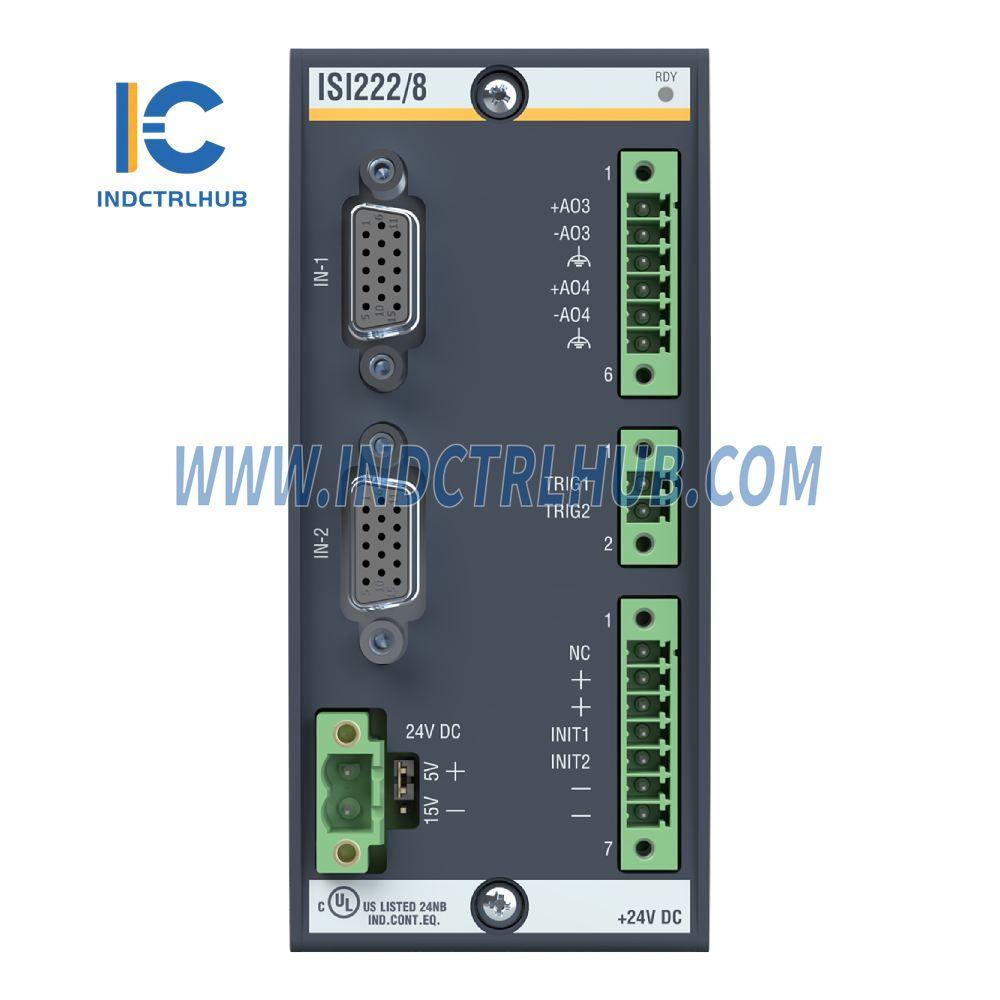

- ISI222/8: Modul polohovania; 2x vstup INC; 8 MHz; 32-bitový; úroveň RS422; INC A, A/B/N; poloha; čas brány; perioda; rýchlosť; napájanie enkodéra 5V / 15V / 24V; 2x výstup ±10V; 14 bitov; 0,025 %; 40 µs; synchronizované; PreSYNC; 4x DI 24V; spúšťač; homing; SSI-enkodér nie je podporovaný
