Product Description
Všeobecné informácie
|
Výrobca |
ICS Triplex |
|---|---|
|
Model/Číslo dielu |
T8451C |
|
Popis |

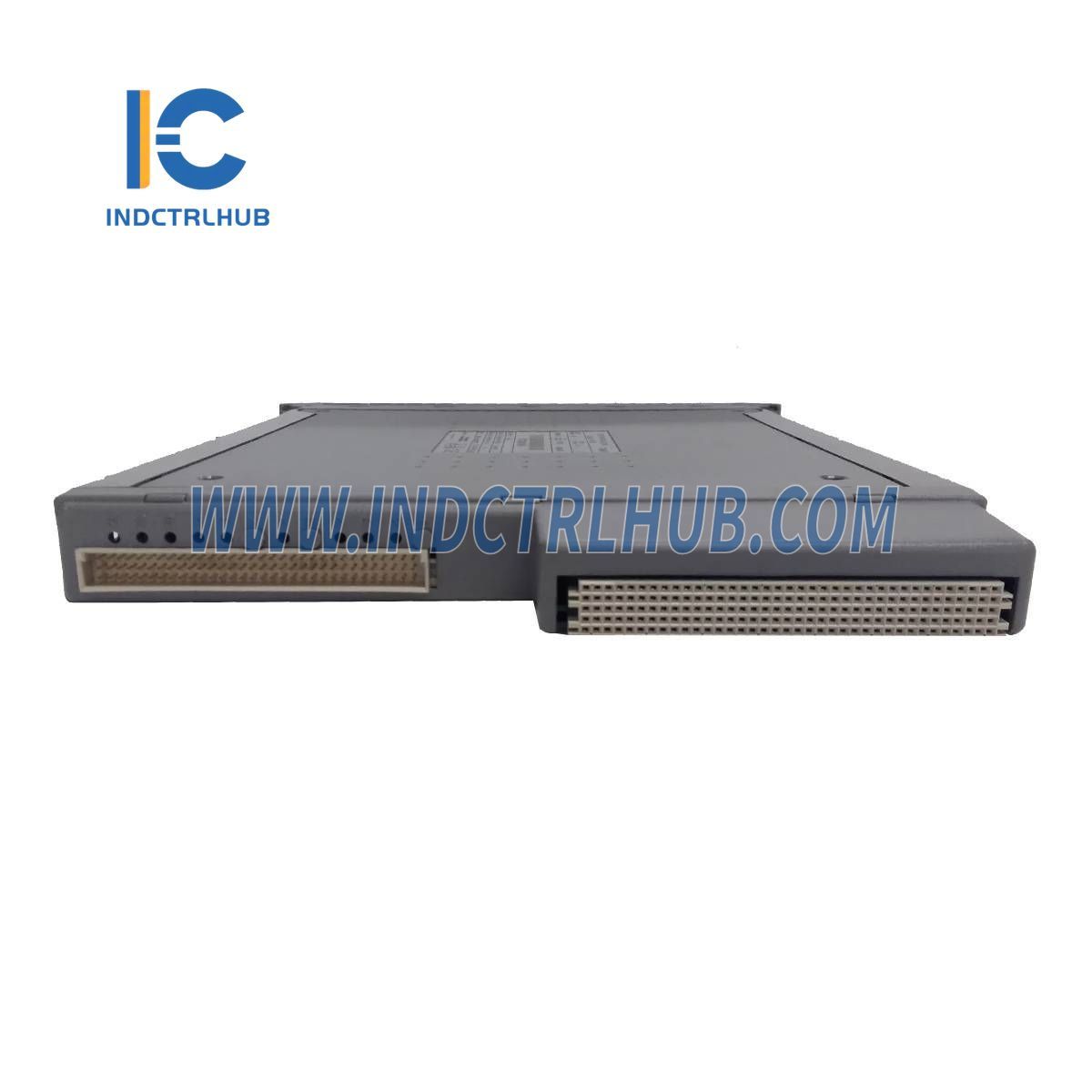

Dôveryhodný TMR 24Vdc digitálny výstupný modul |
Elektrické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Počet výstupov |
40 kanálov |
|
Nezávislé napájacie skupiny |
5 skupín, každá s 8 výstupmi |
|
Izolácia spoločného poľa |
±250V DC (trvalé), ±2,5kV DC (max) |
|
Výstupné napätie napájania poľa |
0 až 36V DC |
|
Maximálne prípustné napätie |
-1 až 60V DC |
|
Menovitý výstupný prúd (nepretržitý) |
2A |
|
Výstupný odpor vypnutia (efektívny únik) |
33kΩ |
|
Spotreba energie (1A na kanál) |
24W |
|
On/Off oneskorenie výstupu |
0.5ms |
|
Interný sebakontrolný test |
Každé 2 minúty |
|
Ochrana výstupu proti skratu |
Automatický |
|
Poistky |
Nie je potrebné |
|
Intrinzická bezpečnosť |
Externá bariéra |
|
Typ obvodu |
Chybo-odolný, plne trojitý s voliteľným monitorovaním linky |
Mechanické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Rozmery (VxŠxH) |
241mm x 30mm x 300mm (9,5in x 1,2in x 11,8in) |
|
Hmotnosť |
1,13kg (2,5lbs) |
Environmentálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Prevádzková teplota |
-5°C až 60°C (23°F až 140°F) |
|
Prevádzková vlhkosť |
5 % až 95 %, bez kondenzácie |
|
Vibrácie |
10 až 57Hz ±0,075mm, 57 až 150Hz 1,0g |
|
Náraz |
15g, polsinusová vlna, 11ms |
Súlad s elektromagnetickým rušením (EMI) (IEC 801)
|
Parameter |
Špecifikácia |
|---|---|
|
Elektrostatický výboj (ESD) |
Vzduchový výboj do 15kV, kontaktný výboj do 8kV |
|
Vyžarované polia |
10V/m, 27MHz až 500MHz |
|
Prechodné javy a nárazy |
2kV, 2,5kHz po dobu 60 sekúnd |
