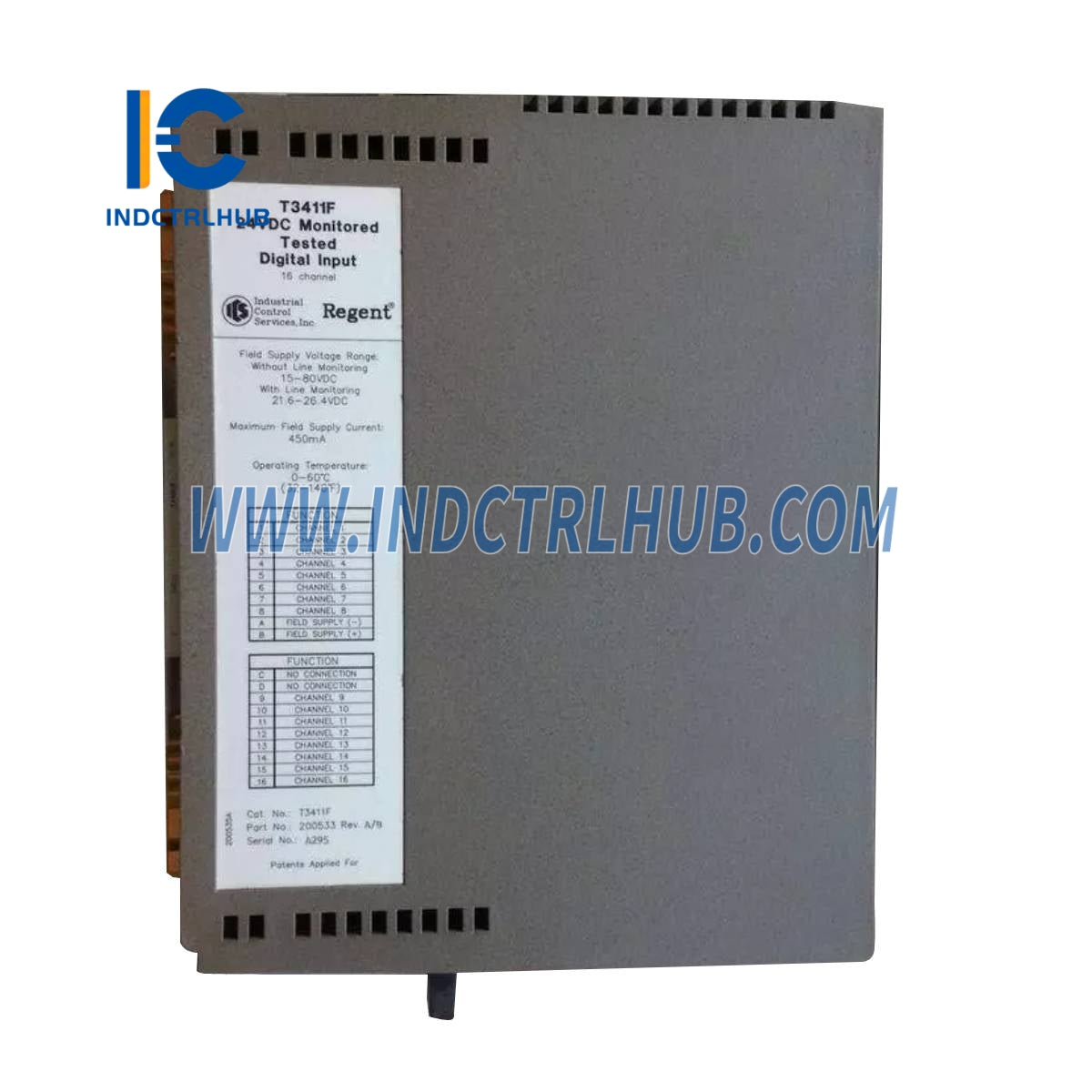

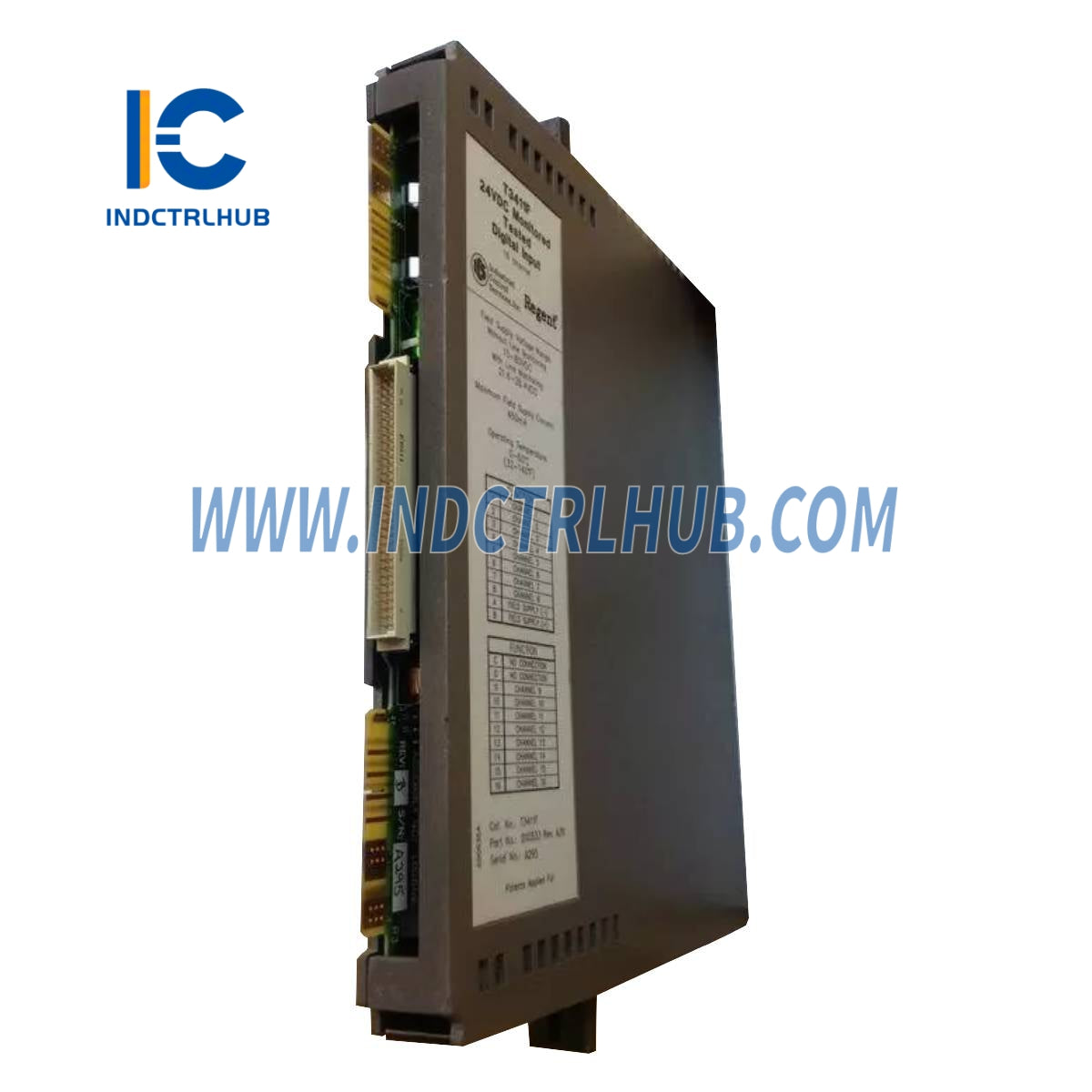

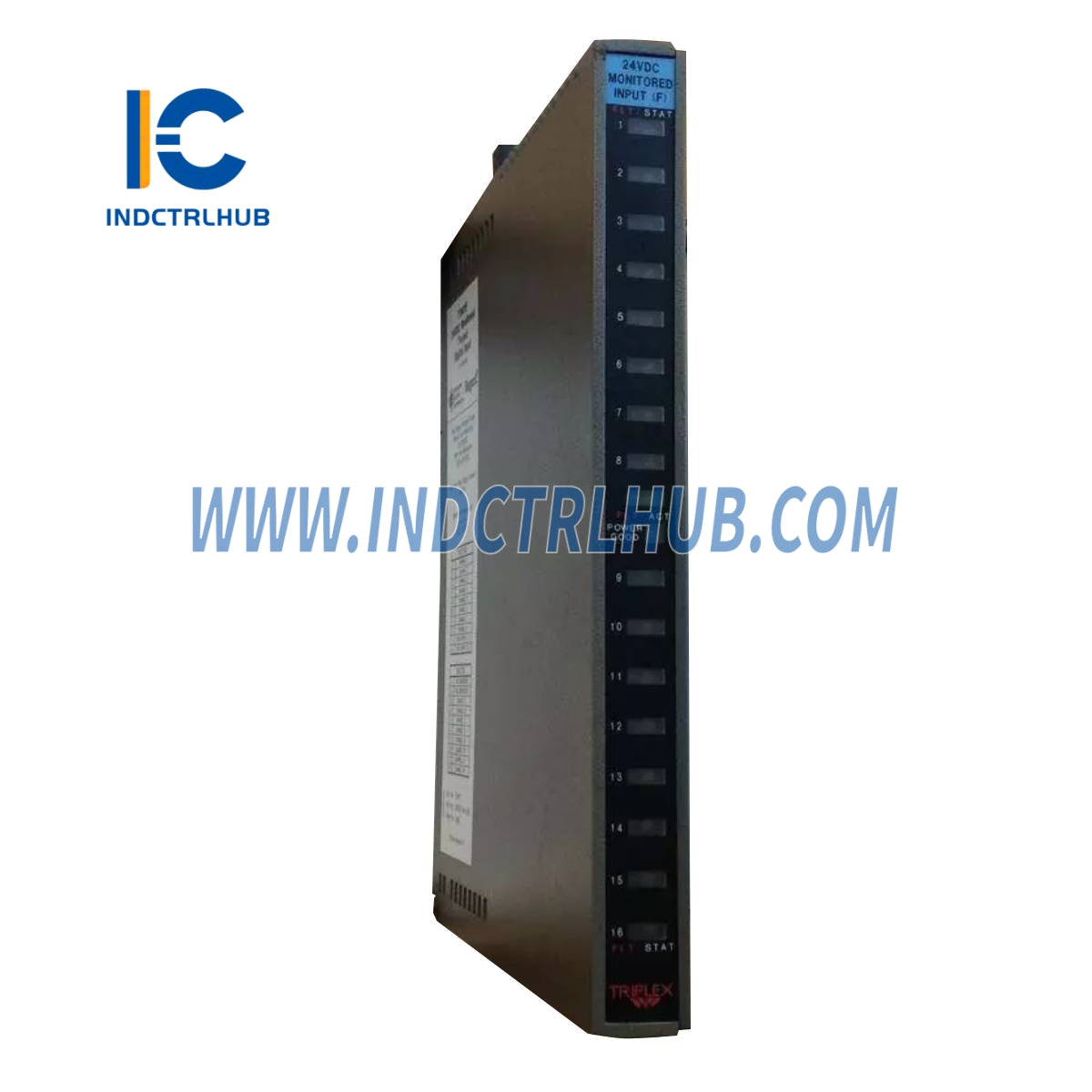

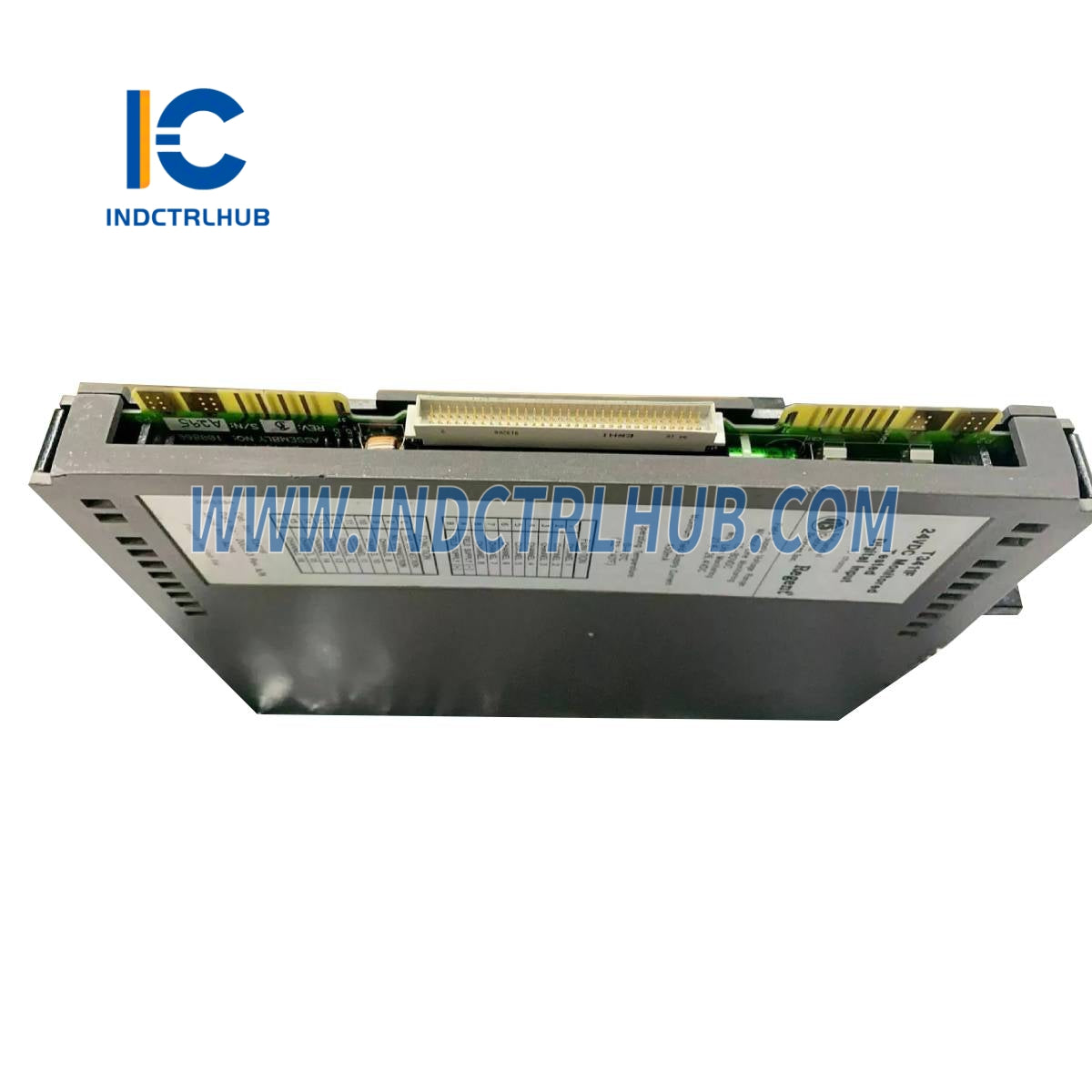

ICS Triplex T3411 Monitorovaný digitálny vstupný modul

Model/Číslo dielu

T3411

Popis

Monitorovaný digitálny vstupný modul

Napájanie Safetybus

0,85 jednotiek záťaže

Počet vstupov

16 (spoločný návrat napájania)

Rozsah napätia poľa napájania

15 až 80 VDC

Maximálny prúd napájania poľa

450 mA

Predvolené zapínacie napätie

> 12 VDC

Predvolené vypínacie napätie

< 12 VDC

Maximálny vstupný prúd

5,0 mA

Maximálne oneskorenie zapnutia

10 ms

Maximálne oneskorenie vypnutia

10 ms

Ochrana proti prepätiu

Pole: 100 VDC nepretržiteVstup: 27 VDC nepretržite

Odvod tepla

8,5 W / 29 BTU/h

Poistky

Nie je potrebné (vnútorný rezistor obmedzuje prúd na 5 mA)

Izolácia

Minimálne 2500 V (pripojenie poľa ku riadiacej logike)

Interval testu vstupného obvodu

< 2 sekundy (závisí od doby skenovania a konfigurácie I/O)

Intrinzická bezpečnosť

Vyžaduje externú bariéru a nastavenie prahu

Prevádzková teplota

0 °C až 60 °C (32 °F až 140 °F)

Teplota skladovania

-40 °C až 85 °C (-40 °F až 185 °F)

Prevádzková vlhkosť

0–95 % RH, bez kondenzácie

Vibrácie

10–55 Hz: ±0,15 mm

Náraz (prevádzkový)

15 g, ½ sínusová vlna, 11 ms

IEC 801 Časť 2

Úroveň 3: 6 kV kontaktný výboj

IEC 801 Časť 3

Úroveň 3: 10 V/m, 27 MHz–500 MHz

IEC 801 Časť 4

Úroveň 4: 2 kV, 2,5 kHz, 60 sekúnd

ANSI/IEEE C37.90

2,5 kV tlmená sínusová vlna 1 MHz

Rýchly prechodný jav

4 kV obojsmerné, doba nábehu 10 ns

DIN V VDE 0801

Certifikované pre rizikovú triedu 5

Súlad s UL/CSA

Navrhnuté tak, aby vyhovovalo UL 508 a CSA 22.2 č. 142-M1981

Výška

320 mm (12.6 in)

Šírka

32 mm (1.27 in)

Hĺbka

257 mm (10.12 in)

Hmotnosť

1,5 kg (3,3 lbs)
