Product Description
Prehľad produktu
| Pole | Detaily |
|---|---|
| Výrobca | Honeywell |
| Číslo dielu | TP-ZSBHM2-100 |

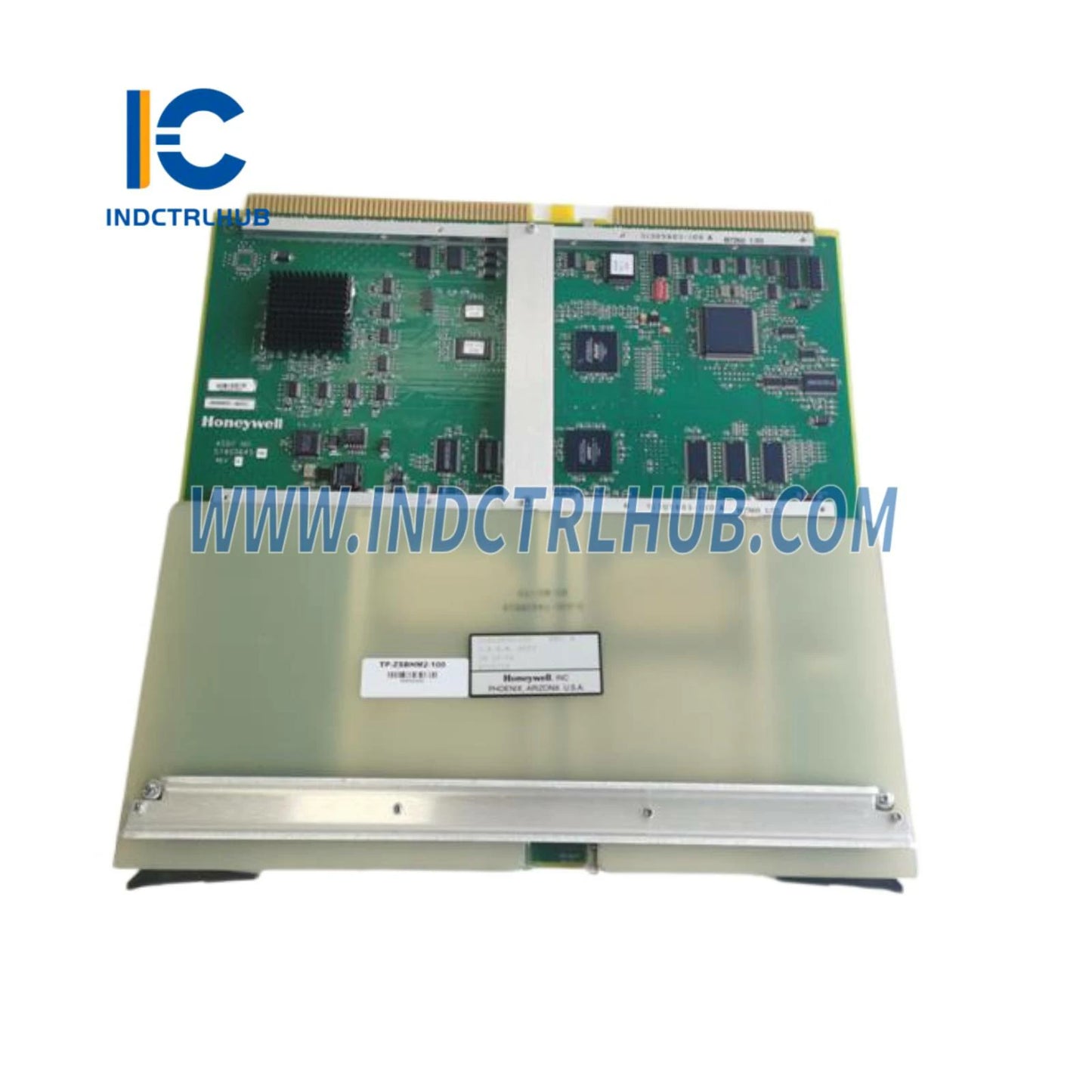

| Typ produktu | Súprava na upgrade, History Module (HM) na Single Board History Module (SBHM) s dvoma diskami |
| Funkcia | Aktualizuje TDC 3000 History Module na SBHM s dvoma logickými diskami |
| Kompatibilita systému | Experion TPS/TDC 3000, integruje sa s Local Control Network (LCN) |
Funkčné špecifikácie
| Funkcia | Špecifikácia |
|---|---|
| Účel | Nahrádza K4LCN-4, SPC kartu a diskové jednotky jednou tlačenou doskou v štýle LCN |
| Procesor | Integrovaný procesor pre ukladanie a načítanie dát |
| SCSI rozhranie | Integrované SCSI rozhranie pre pripojenie diskov |
| Kapacita úložiska | 1,8 GB na logický disk (podpora dvoch logických diskov) |
| Konfigurácia disku | Podporuje dvojité logické disky: jeden disk pre dual HM, dva disky pre redundantný dual HM |
| Požiadavka na softvér | Vyžaduje softvérovú verziu Experion TPS/TDC 3000 R500 alebo vyššiu |
| Diagnostika | Podporuje systémovú diagnostiku a monitorovanie stavu |
| Redundancia | Podporuje redundantnú konfiguráciu dvoch HM s dvoma pohonmi |
Elektrické špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Vstupné napätie | Napájané cez šasi LCN (24 VDC nominálne) |
| Spotreba energie | Typicky 10 W |
Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | 0 °C až 60 °C (32 °F až 140 °F) |
| Teplota skladovania | -40 °C až 85 °C (-40 °F až 185 °F) |
| Relatívna vlhkosť | Prevádzka: 10 % až 90 % bez kondenzácie; Skladovanie: 5 % až 95 % bez kondenzácie |
Fyzikálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Montáž | Zasúva sa do šasi TDC 3000 LCN |
| Dizajn | Jedna tlačená doska v štýle LCN |
| Hmotnosť | 1,5 kg (približne) |
| Indikátory stavu | LED diódy pre napájanie, stav pohonu a aktivitu modulu |
