Product Description
Prehľad produktu
| Kategória | Detaily |
|---|---|
| Výrobca | Honeywell |

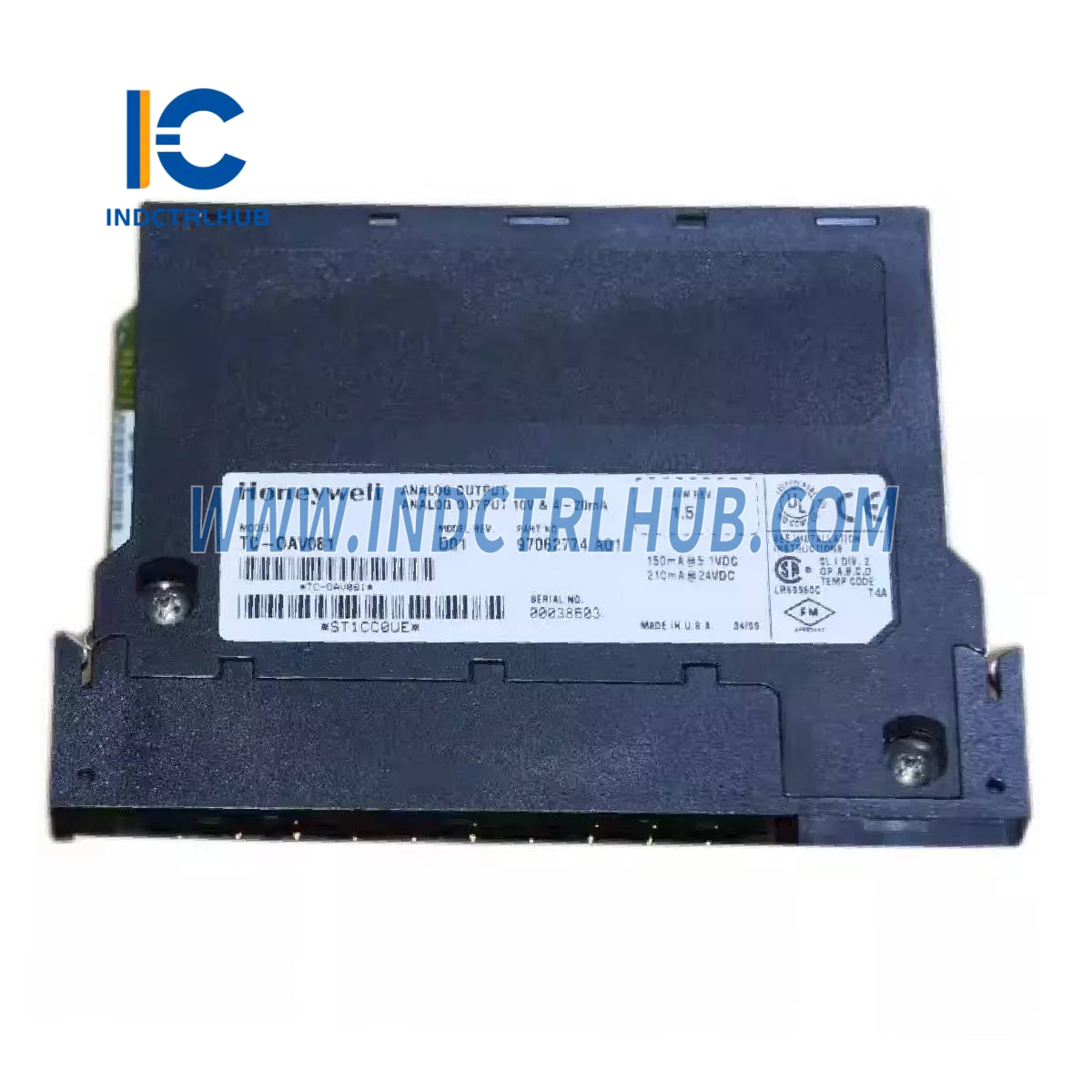

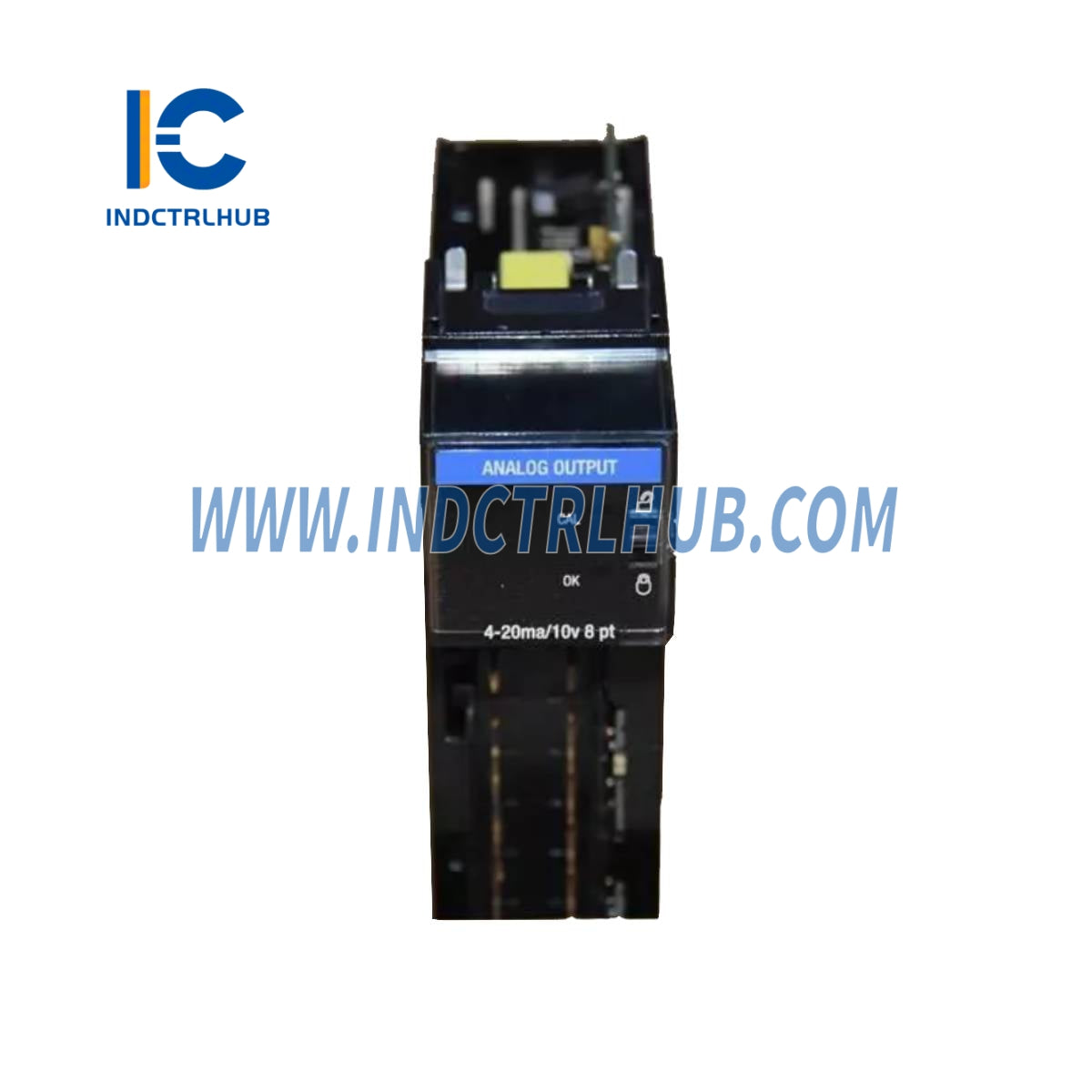

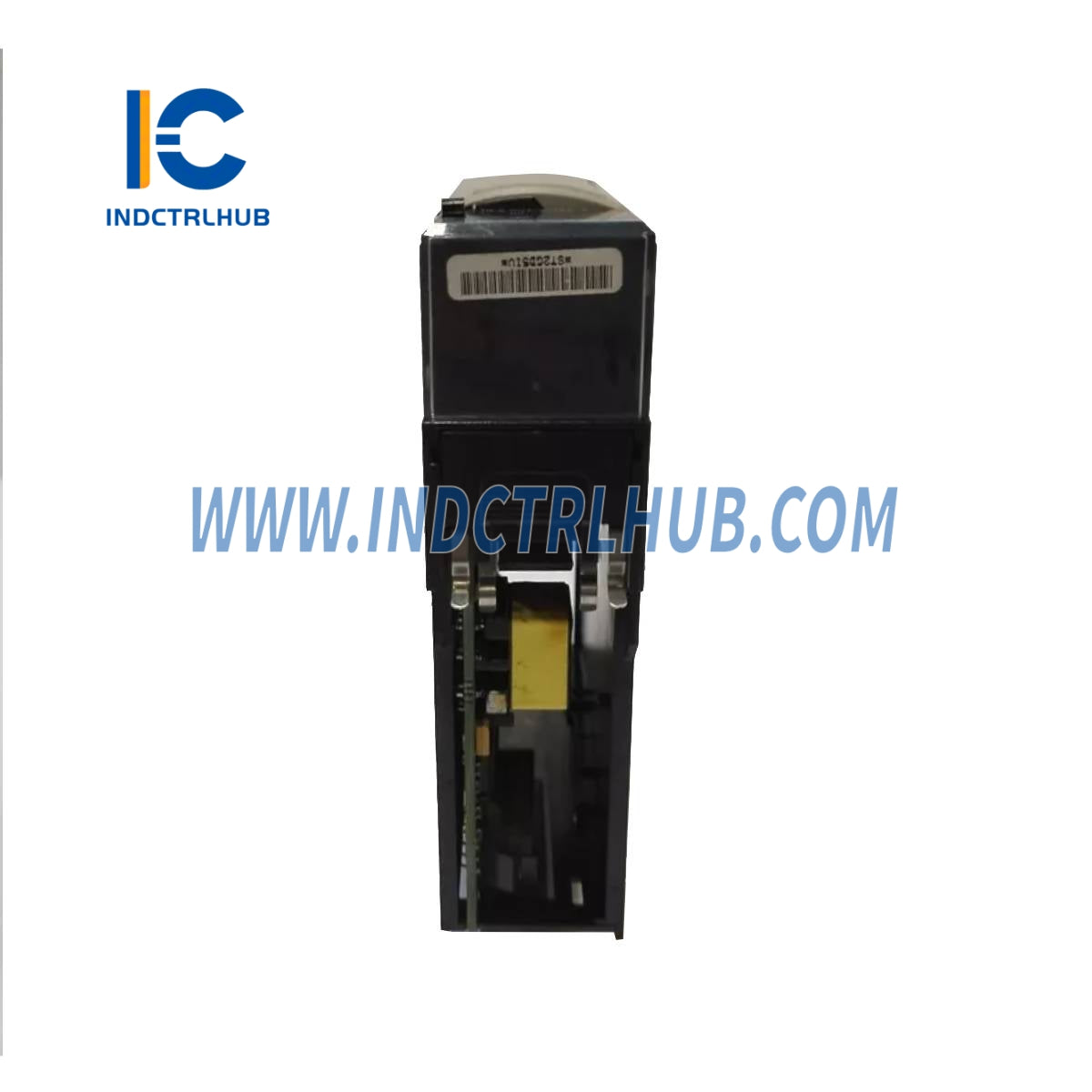

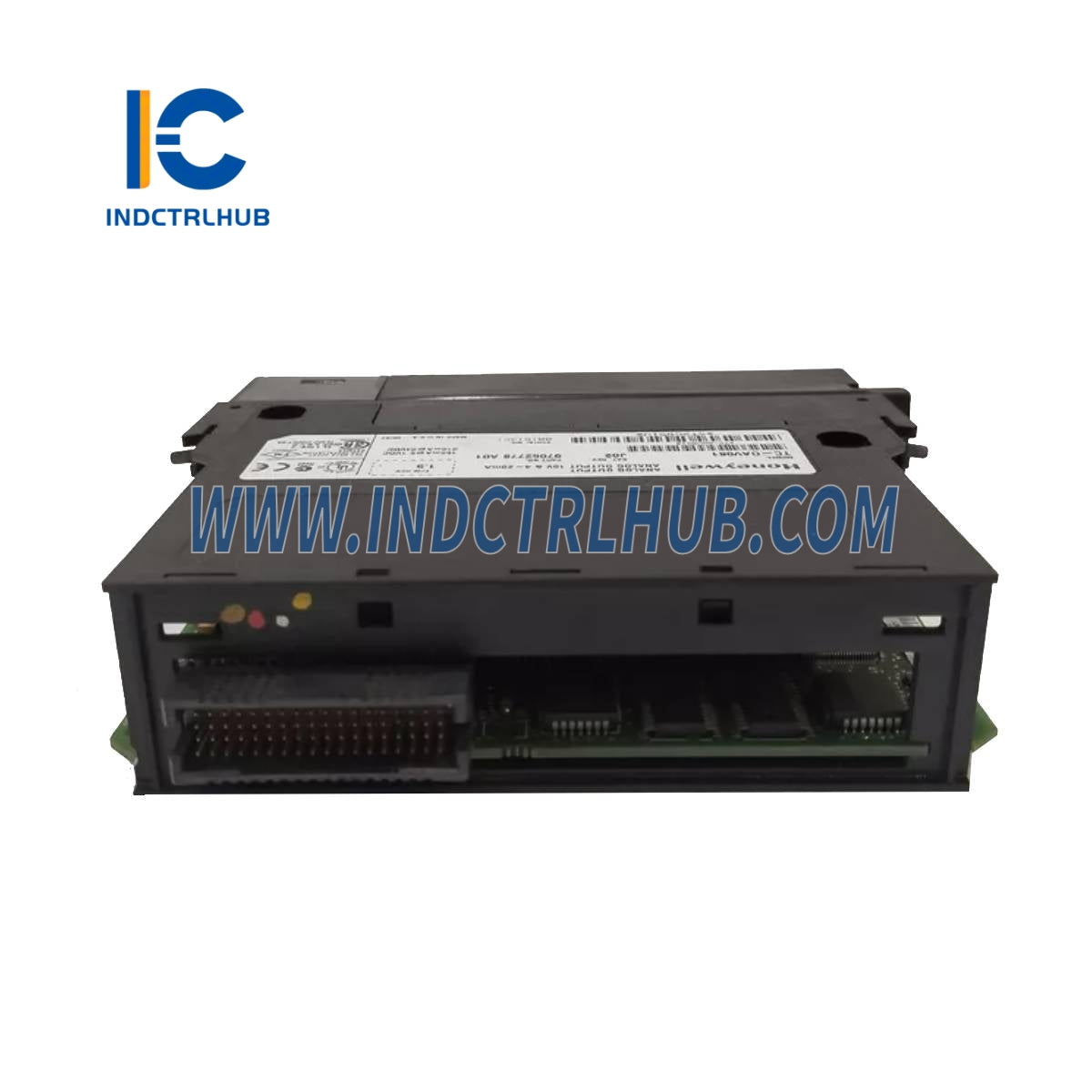

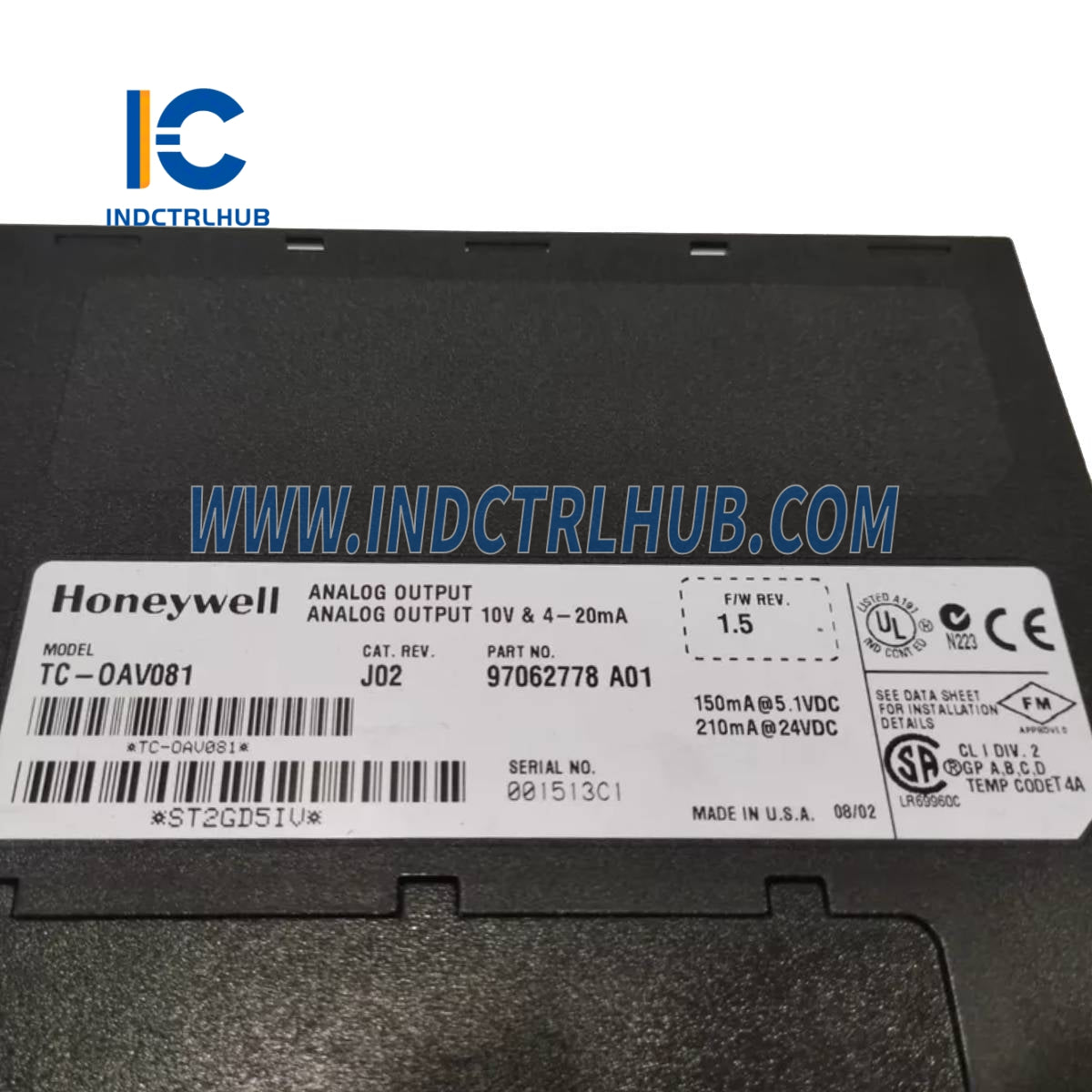

| Model/Číslo dielu | TC-OAV081 |
| Popis | Analógový výstupný modul navrhnutý pre systémy Honeywell Experion PKS a TDC, poskytujúci 8 kanálov pre presnú kontrolu napäťového alebo prúdového výstupu v priemyselnej automatizácii |
| Kľúčové vlastnosti | 8 analógových výstupných kanálov, podporuje 4-20 mA a ±10,4 V výstupy, vysoké rozlíšenie, ochrana proti prepätiu, kompatibilný s regulátormi C200/C200E, montáž na DIN lištu |
Technické špecifikácie
| Špecifikácia | Detaily |
|---|---|
| Model | TC-OAV081 |
| Typ produktu | Analógový výstupný modul |
| Séria | Experion PKS, TDC 2000/3000/5000 |
| Počet kanálov | 8 |
| Typ výstupu | Prúd (0-21 mA), Napätie (±10,4 V) |
| Rozlíšenie prúdu | 650 µA na krok |
| Rozlíšenie napätia | 320 µV na krok |
| Schopnosť riadenia | 0-750 Ω (prúd), >2000 Ω (napätie) |
| Výstupná ochrana | 24 VAC/VDC prepäťová ochrana, skrat obmedzený na 21 mA |
| Napájanie | 24 VDC (cez systémovú spätnú dosku) |
| Prevádzková teplota | -25 °C až 70 °C (-13 °F až 158 °F) |
| Rozmery | 100 x 70 x 30 mm (3,94 x 2,76 x 1,18 in) |
| Hmotnosť | Približne 0,24 kg (0,53 lbs) |
Možnosti externého pripojenia
| Typ pripojenia | Detaily |
|---|---|
| Podporované pripojenia | Svorkovnice pre poľné zapojenie, integruje sa so systémami Experion PKS a TDC backplane |
Funkčné vlastnosti
| Funkcia | Detaily |
|---|---|
| Analógové riadenie | Presné riadenie pohonov, ventilov a iných poľných zariadení |
| Ochrana | Ochrana proti prepätiu a skratu pre spoľahlivú prevádzku |
| Kompatibilita | Funguje s Honeywell C200/C200E regulátormi a staršími systémami TDC |
| Inštalácia | Montáž na DIN lištu pre jednoduché nastavenie v riadiacich skrinkách |
Model a konfigurácia
| Kategória | Detaily |
|---|---|
| Základný model | TC-OAV081 |
| Konfigurácia | Štandardný 8-kanálový analógový výstup, bez povlaku |
Aplikácie a výhody
| Kategória | Detaily |
|---|---|
| Aplikácie | Automatizácia procesov v ropnom a plynárenskom, chemickom, energetickom a výrobnom priemysle |
| Výhody | Vysokopresné riadenie výstupu, robustné ochranné funkcie, jednoduchá integrácia, spoľahlivý výkon v náročných podmienkach |
