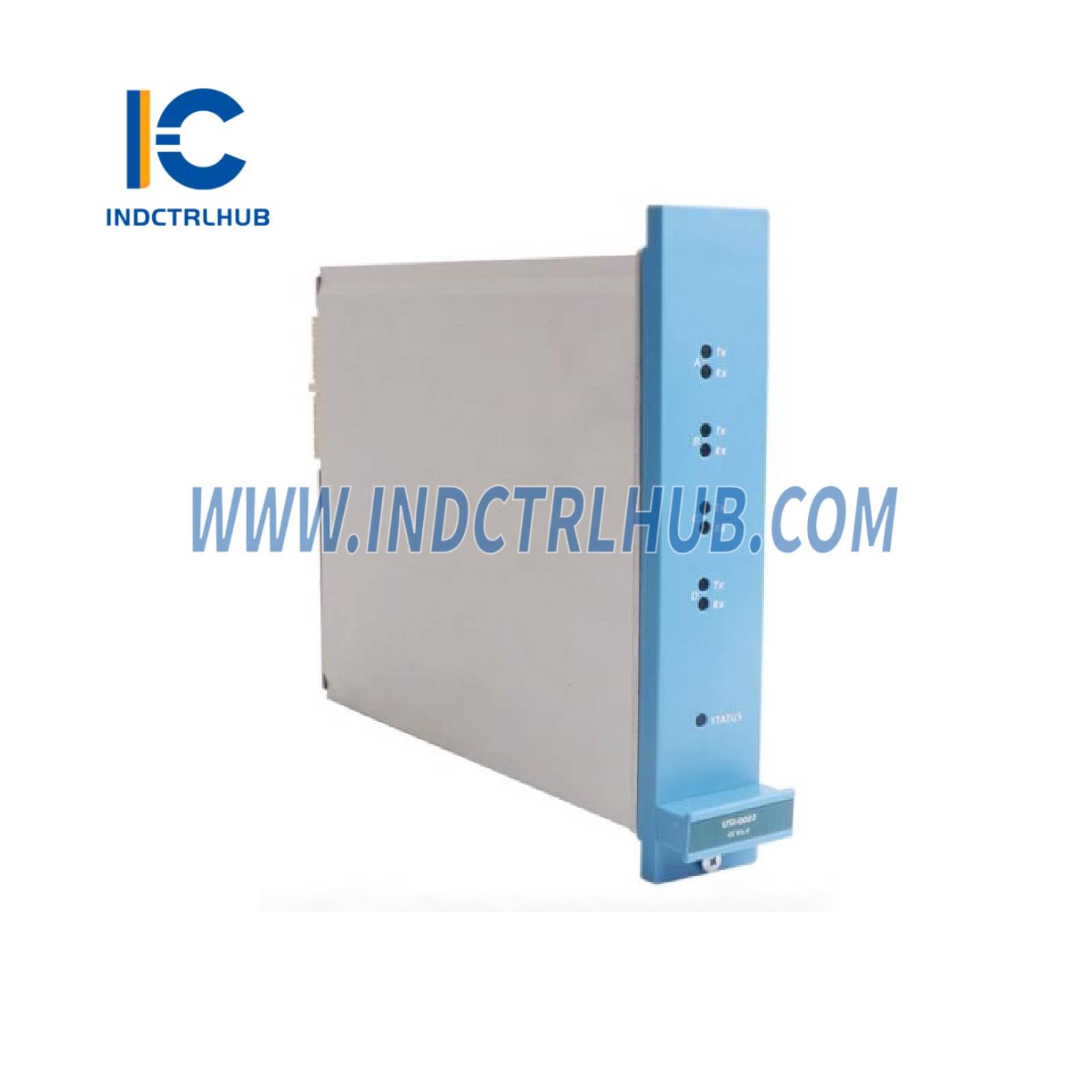

Prehľad produktu
| Pole | Podrobnosti |
|---|---|
| Výrobca | Honeywell |

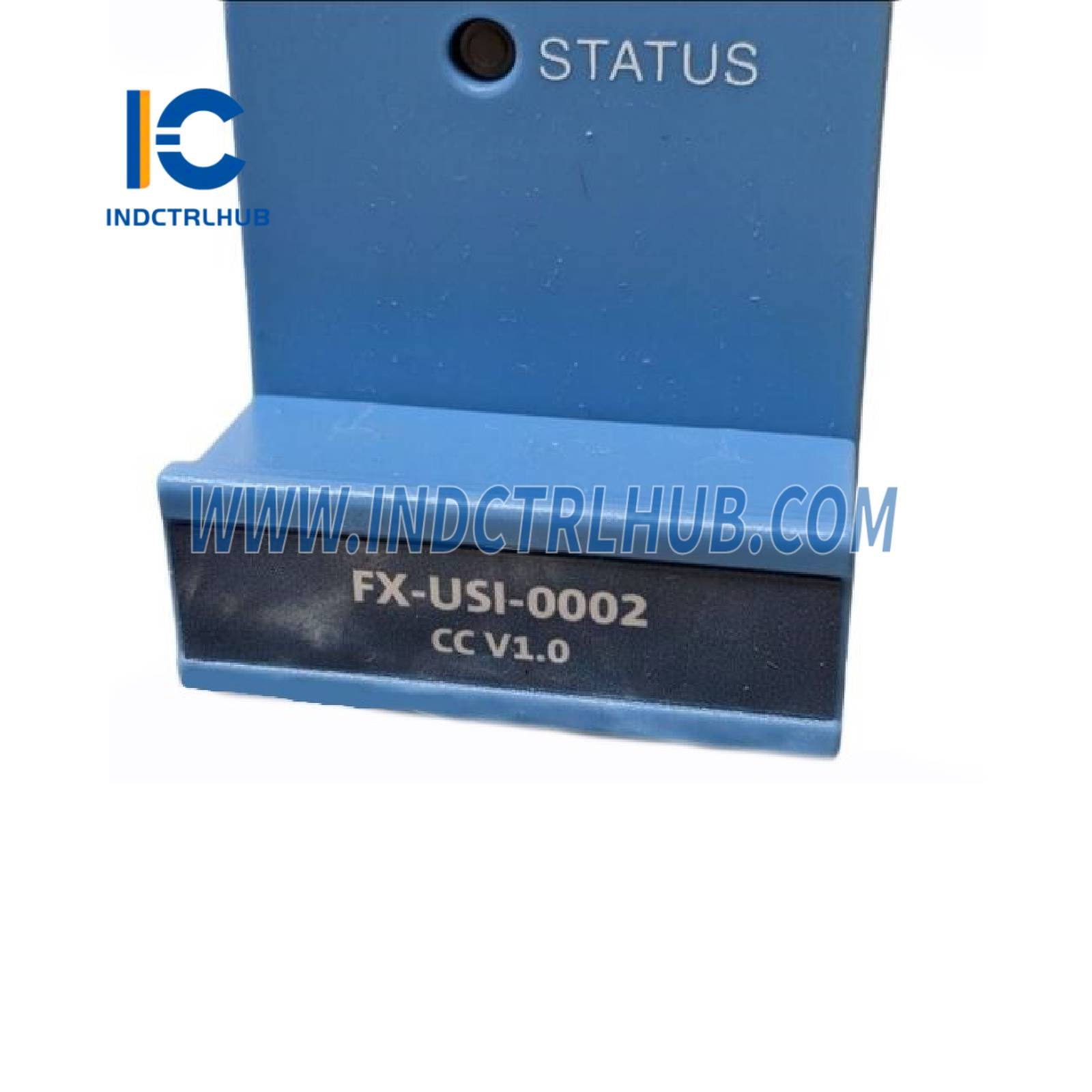

| Číslo dielu | FX-USI-0002 |
| Typ produktu | Univerzálny bezpečnostný rozhraniový modul pre systém Safety Manager |
| Funkcia | Poskytuje bezpečnostné monitorovanie a riadenie pre priemyselné automatizačné aplikácie |
| Kompatibilita systému | Safety Manager, Experion PKS, PlantScape, samostatné aplikácie |
| Stav náhrady | Náhrada za FE-USI-0002 z dôvodu zastarania komponentov |
Funkčné špecifikácie
| Funkcia | Špecifikácia |
|---|---|
| Bezpečnostné vstupy | 16 izolovaných bezpečnostných vstupných kanálov (núdzové tlačidlá, bezpečnostné spínače, senzory) |
| Bezpečnostné výstupy | 16 izolovaných bezpečnostných výstupných kanálov (kontaktné spínače, relé, elektromagnetické ventily) |
| Bezpečnostný čas odozvy | 10 ms |
| Bezpečnostná integrita | Navrhnuté pre aplikácie SIL 3 podľa IEC 61508 |
| Komunikačný protokol | Modbus RTU |
| Pamäť dát | 128 KB |
| Diagnostika | Podpora diagnostiky modulu, monitorovanie stavu vstupu/výstupu |
| Konfigurácia | Používateľsky programovateľné cez softvér Safety Builder |
| Kompatibilita | Kompatibilné pin na pin s FC-USI-0001, FC-USI-0002, FE-USI-0002; podporuje softvér Safety Manager až do verzie R140.1 |
| Aplikácie | Ochrana procesu, núdzové vypnutie, detekcia požiaru a plynu, ochrana turbíny/kompresora, monitorovanie potrubia |
Elektrické špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Vstupné napätie | 24 VDC (rozsah 18-32 VDC) |
| Spotreba energie | Typicky 5 W |
| Izolácia | Galvanická izolácia pre vstupné/výstupné kanály |
| Ochranné funkcie | Ochrana proti prepätiu, preťaženiu prúdom, skratu |
Environmentálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Prevádzková teplota | -20 °C až 60 °C (-4 °F až 140 °F) |
| Teplota skladovania | -40 °C až 85 °C (-40 °F až 185 °F) |
| Relatívna vlhkosť | Prevádzka: 10 % až 90 % bez kondenzácie; Skladovanie: 5 % až 95 % bez kondenzácie |
Fyzikálne špecifikácie
| Parameter | Špecifikácia |
|---|---|
| Montáž | Montáž na DIN lištu |
| Dizajn | Kompaktný, modulárny pre jednoduchú integráciu |
| Zapojenie | Vymeniteľný svorkovnicový blok |
| Indikátory stavu | LED diódy pre napájanie, stav vstupu/výstupu a diagnostiku |
