Product Description
Všeobecné informácie
|
Výrobca |
Honeywell |
|---|---|
|
Model/Číslo dielu |
FC-TSGAS-1624 |
|
Popis |

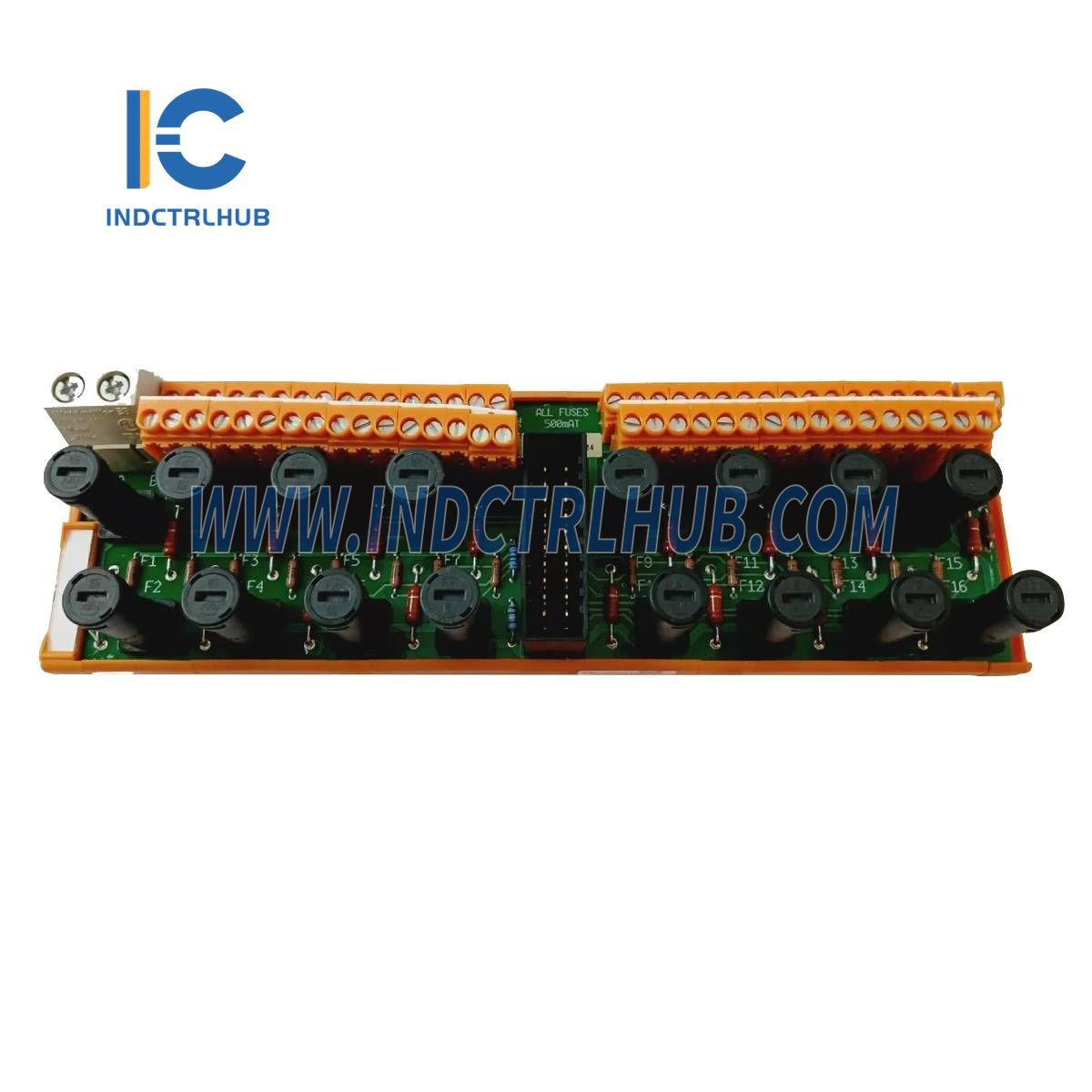

Modul montáže ukončenia v teréne |
|
Schválenia |
CE, TUV, UL, CSA, FM |
Technické špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Všeobecné typové čísla |
FS-TSGAS-1624, FC-TSGAS-1624 |
|
Počet vstupných kanálov |
16 (so spoločnou 0 V) |
|

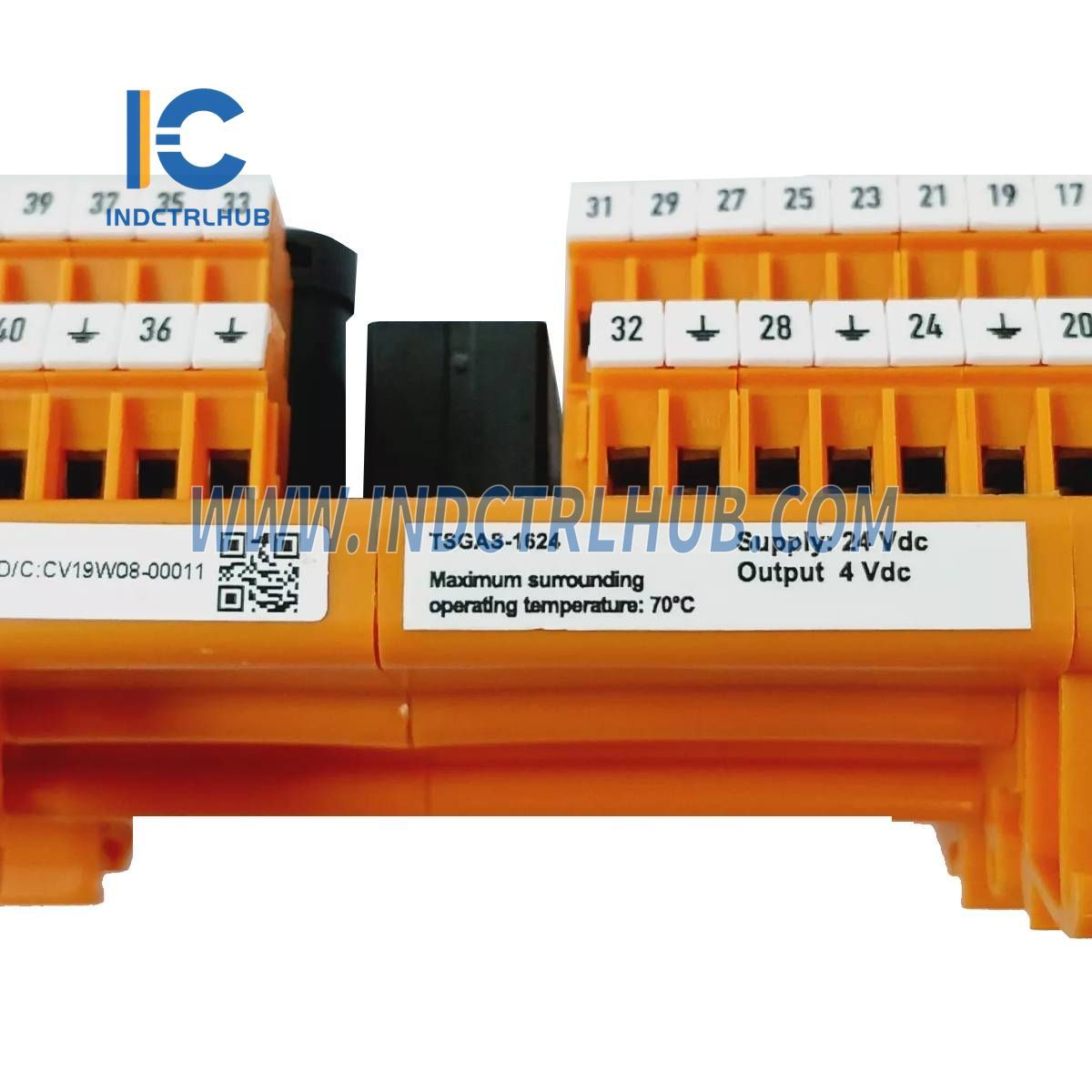

Požiadavky na napájanie |
24 V DC externé, 3 mA (bez záťaže v teréne) |
|
Vstupný prúd |
0-25 mA |
|
Vstupný odpor |
500 Ω (± 5%) |
Výstup do modulu SAI-1620m
|
Parameter |
Špecifikácia |
|---|---|
|
Výstupné napätie |
0-4 V DC |
|
Presnosť |
0.1% |
Špecifikácie poistiek
|
Parameter |
Špecifikácia |
|---|---|
|

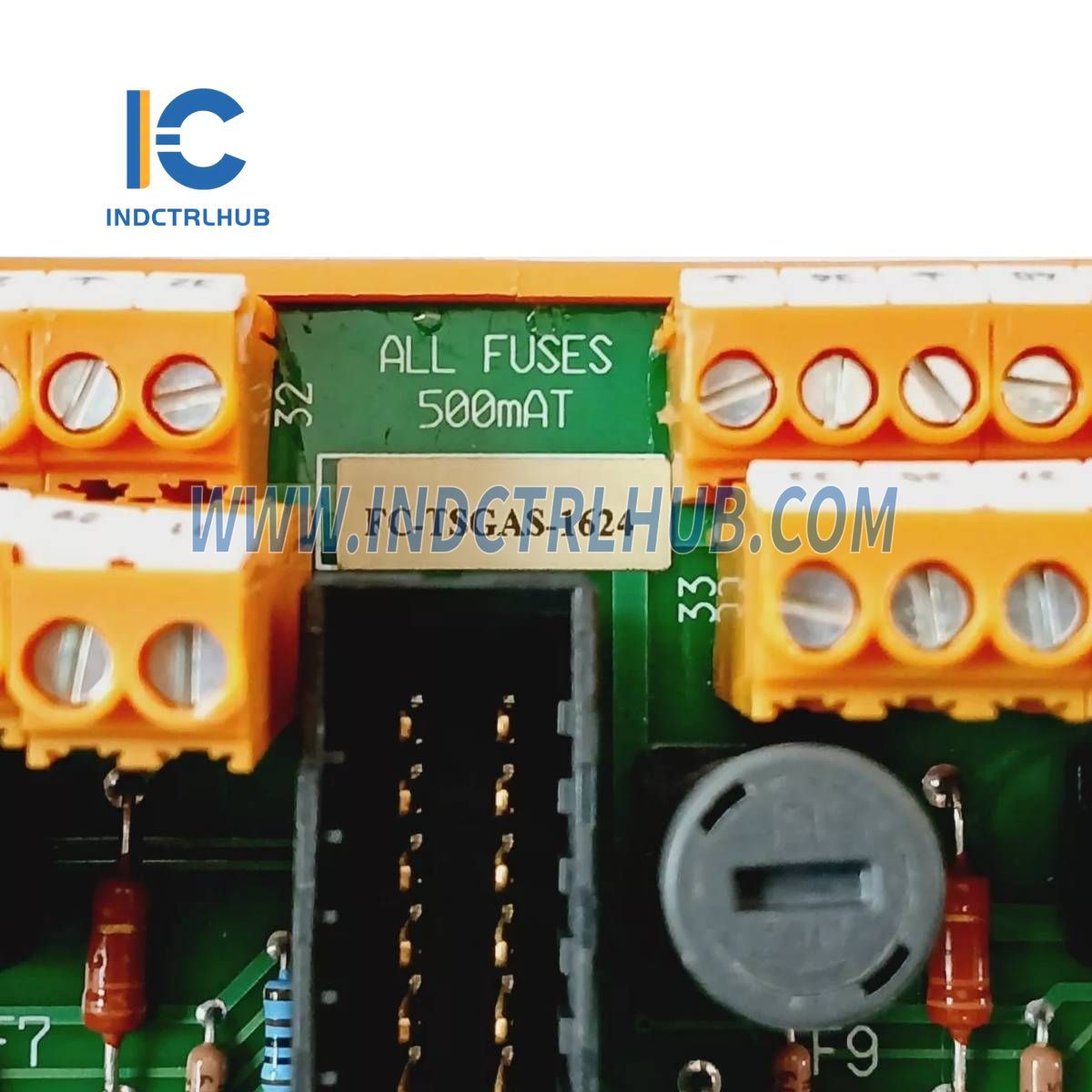

Hodnotenie poistky |
500 mA |
|
Rozmery poistky |
5 × 20 mm |
|
Menovité napätie (AC/DC) |
250 V AC / 300 V DC |
|
Výrobca poistiek |
Schurter |
|
Výrobné číslo dielu |
0001.2501 |
|
Krivka znižovania výkonu |
Lineárne od 0,5 A pri 25 °C do 0,35 A pri 70 °C okolitá teplota modulu |
Fyzikálne špecifikácie
|
Parameter |
Špecifikácia |
|---|---|
|
Rozmery modulu (D × Š × V) |
225 × 70 × 60 mm (8.86 × 2.76 × 2.36 in) |
|
DIN EN lišty |
TS32 / TS35 × 7.5 |
|
Použitá dĺžka lišty |
226 mm (8.90 in) |
Špecifikácie ukončenia
|
Parameter |
Špecifikácia |
|---|---|
|
Skrutkové svorky |
Max. veľkosť vodiča: 2.5 mm² (AWG 14) Dĺžka odizolovania: 7 mm (0.28 in) Uťahovací moment: 0.5 Nm (0.37 ft-lb) |
|
Svorky napájacieho skrutkového spoja (A, B) |
Max. veľkosť vodiča: 16 mm² (AWG 8) Dĺžka odizolovania: 7 mm (0.28 in) Uťahovací moment: 1.2 Nm (0.88 ft-lb) |
